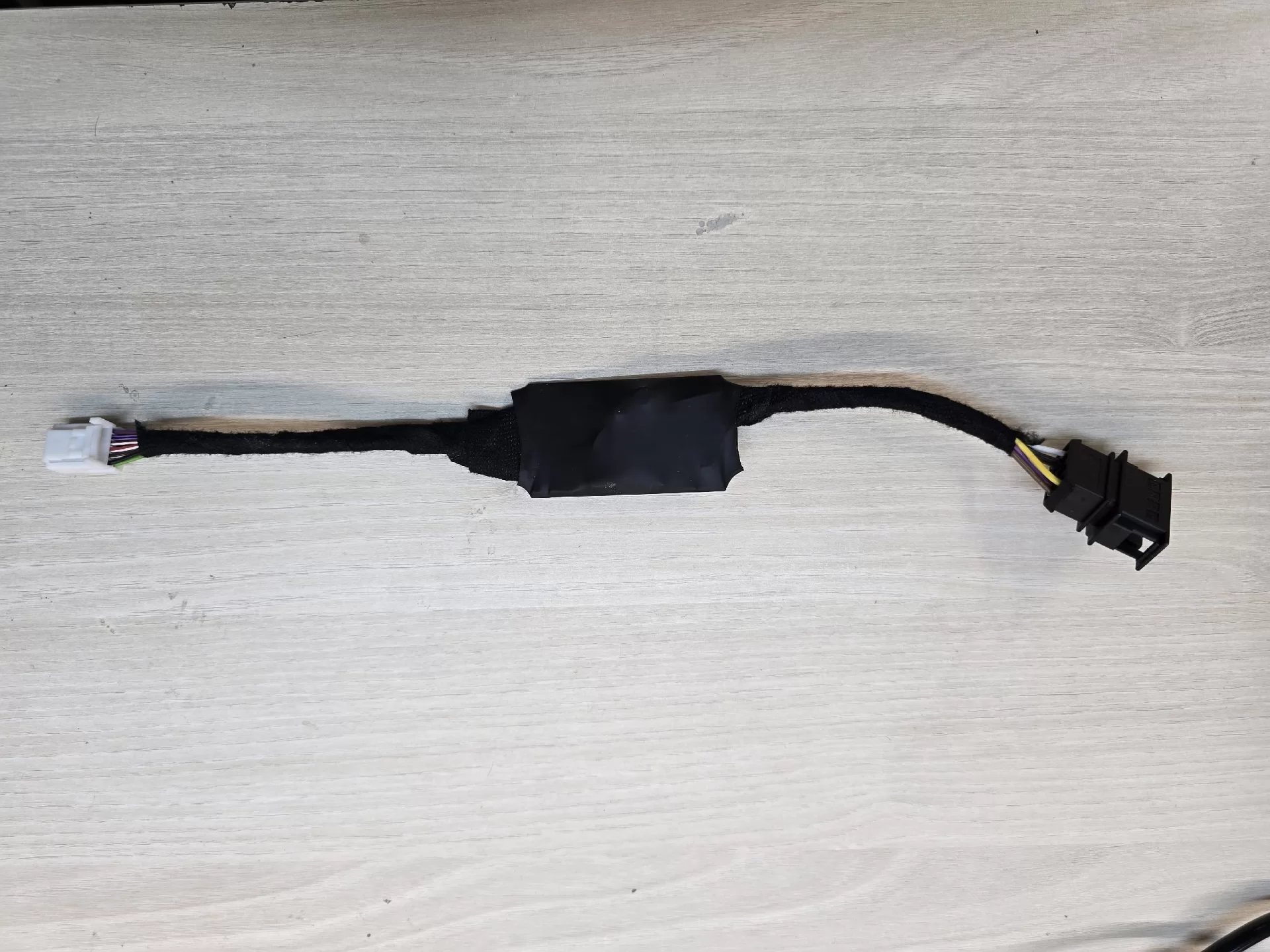

Контроллер трехуровневого подогрева передних сидений для Lada Vesta

Описание

Контроллер позволяет реализовать на Лада Веста подогрев передних сидений из одноуровневого в 3-х уровневый.

Внимание! Дополнительно потребуются кнопки с 3-ур. обогревом (продаются отдельно).

1.    Назначение

Контроллер позволяет реализовать 3-х уровневый подогрев передних сидений, в автомобилях лада в которых отсутствует данная функция.

2.    Технические данные:

Напряжение питания, В 10... 16 Номинальный ток нагрузки одного канала, 5А Потребление устройства в, мА 30 в режиме ожидания

3.    Подключение

Контроллер подключается в разрыв между кнопками трехуровневого обогрева и колодками штатных кнопок.

4. Использование

Переключение режимов нагрева осуществляется короткими нажатиями на кнопку соответствующего сиденья.

Первое нажатие кнопки включает нагрев сиденья на 100%, при этом на кнопке светится три светодиода.

Второе нажатие включает режим половинной мощности, при этом индикатор на кнопке светится два светодиода Третье нажатие на кнопку включает режим малой мощности, при этом на кнопке светится один светодиод.

Четвертое нажатие отключает нагрев

5. Настройка

Для входа в режим настройки необходимо нажать и удерживать левую кнопку более 5 секунд, контролер подаст сигнал о входе в режим настройки пятикратным могранием светодиодов на кнопках.

Перемещение по меню происходит кратковременным нажатием левой кнопки, изменение настройки кратковременным нажатием правой кнопки.

Устройство имеет четыре настраиваемые опции:

Дополнительная информация:

• Применяемость: Лада Веста с одноуровневым подогревом передних сидений
• Производитель/поставщик: Vestachip
• Категория (салон): Кнопки
• Категория (электрика): Электронные блоки управления
