    Доработка штатной магнитолы Лада Веста, Гранта, Калина и Приора

     21 марта 2016  Лада.Онлайн    131 112    34

    Доработка штатной магнитолы Лада Веста (улучшаем звучание)

    Заводская мультимедийная система (ММС) автомобилей Лада не плохо себя зарекомендовала, качество звука устраивает основную массу владельцев этих автомобилей. Расскажем, как при помощи простой доработки аудиосистемы можно значительно улучшить ее звучание.

    Потребуется:

    • микросхема «УНЧ TDA7560» (без букв в конце);

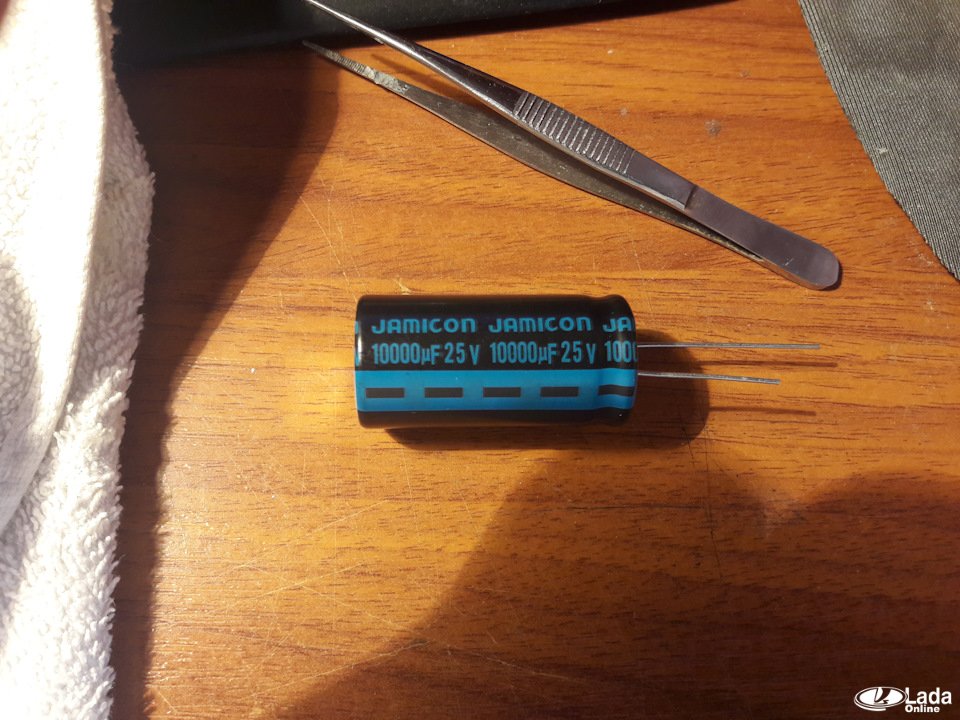

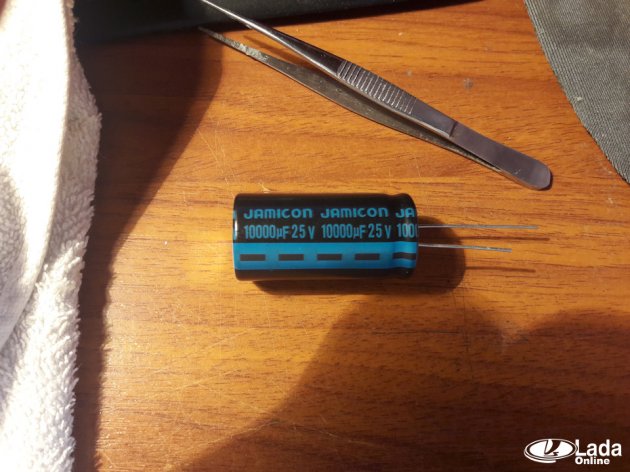

    • конденсатор электролитический 10000 мкФ 25 В (обязательно 105 градусов);
    • конденсатор плёночный «К73-17» 0.47 мкФ 250 В;
    • операционные усилители ОРА 2132 или 2134 (только для ММС Калины, Гранты и Приоры).

    Общая стоимость деталей около 900 рублей.

    Смысл доработки ММС

    Доработка магнитолы для моделей Лада (Веста, Гранта, Калина или Приора) аналогичная и заключается в том, чтобы:

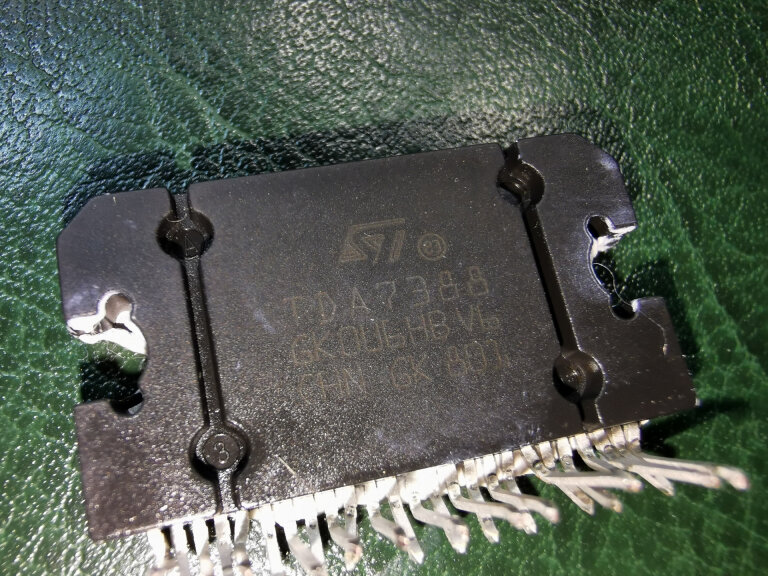

    1. заменить штатную микросхему усилителя TDA7388 на более мощный аналог.
    2. поставить дополнительный фильтр по питанию в виде конденсатора.

    Дополнительно можно еще заменить предусилители (операционные усилители) типа «4558» (которые есть на ММС Калины, Гранты и Приоры) на лучший аналог ОРА 2134 или OPA 2132 (в маленьком корпусе). Такая доработка улучшит качество звучания на линейных выходах и отфильтрует большое количество помех.

    Внимание! Дальнейшие действия вы выполняете на свой страх и риск, автор статьи ответственности не несет. Кроме этого, в ходе такой доработки магнитолы вы теряете гарантию!

    Использование более мощного УНЧ может привести к перегреву платы.

    Процесс доработки ММС

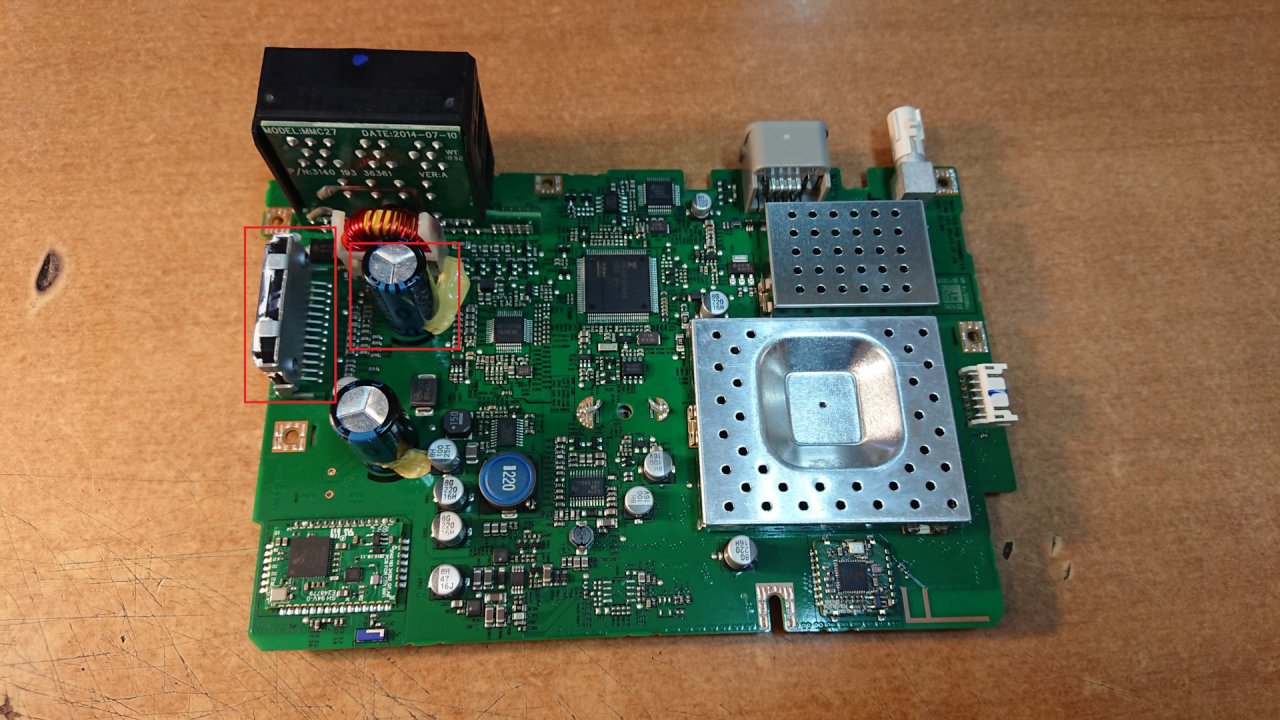

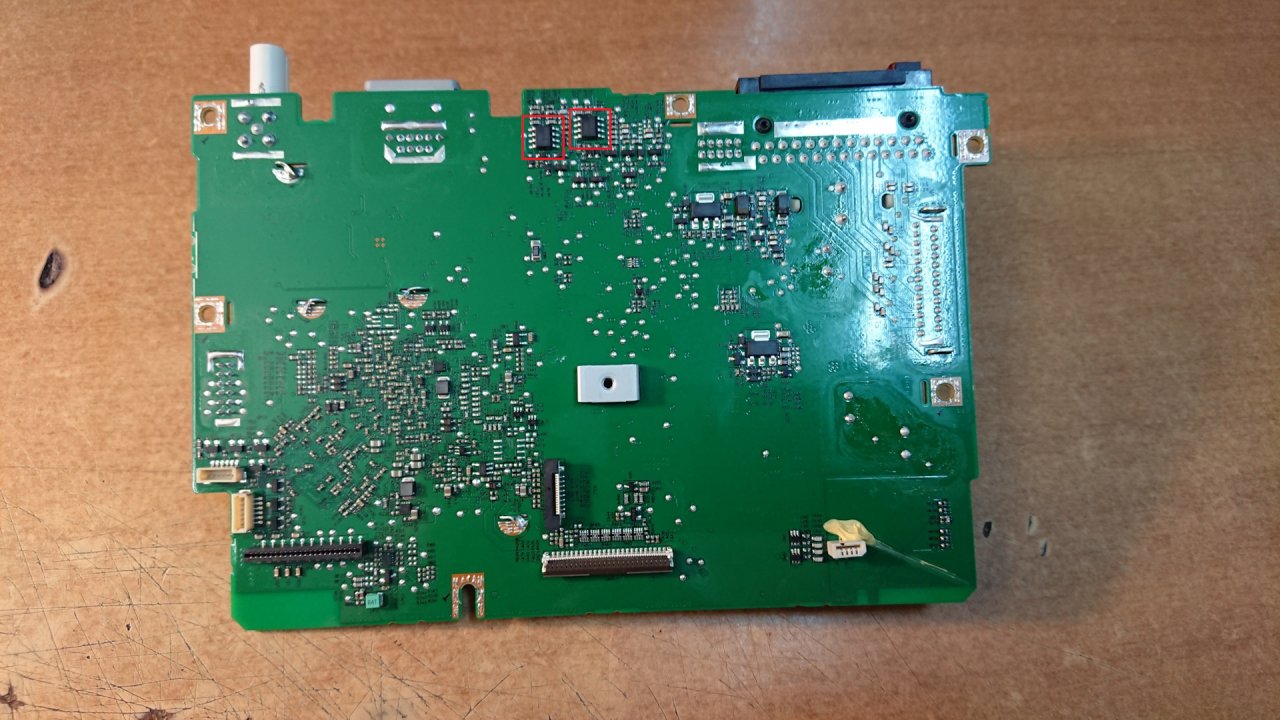

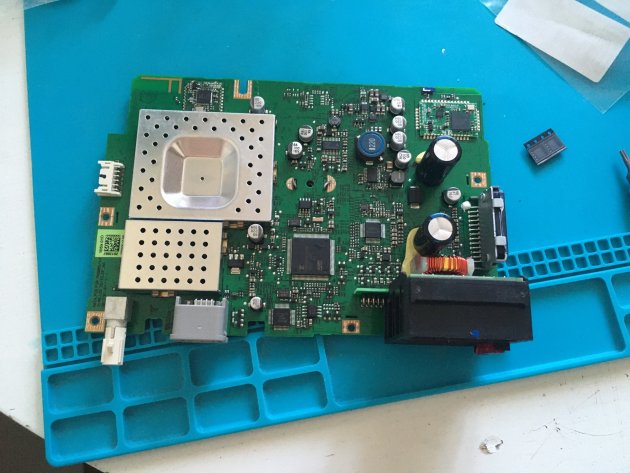

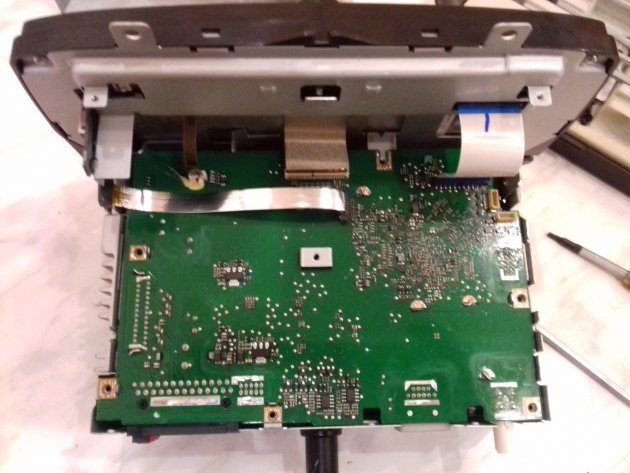

    Снимаем магнитолу и откручиваем крышку, выворачивая винты в поле зрения. Далее достаем плату аудиосистемы и находим на ней микросхему усилителя (обведено красным) и конденсатора питания усилителя (обведен желтым), который находится рядом.

    разбираем магнитолу лада вестаплата магнитолы лада вестадоработка магнитолы лада веста

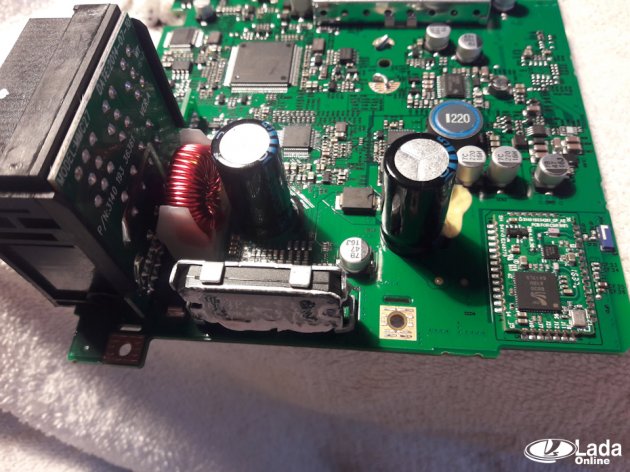

    1. Микросхему выпаиваем, предварительно сняв металлический кожух и отогнув нижние ушки. Удобней это выполнять при помощи фена (всего 25 ножек, которые припаяны бессвинцовым, тугоплавким припоем). Далее зачищаем отверстия в плате и впаиваем купленную микросхему и устанавливаем металлический кожух. Наносим термопасту.

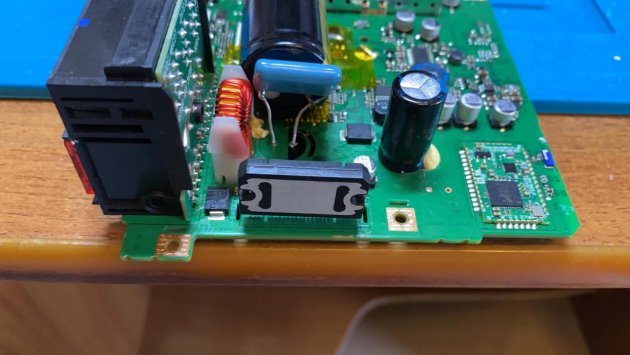

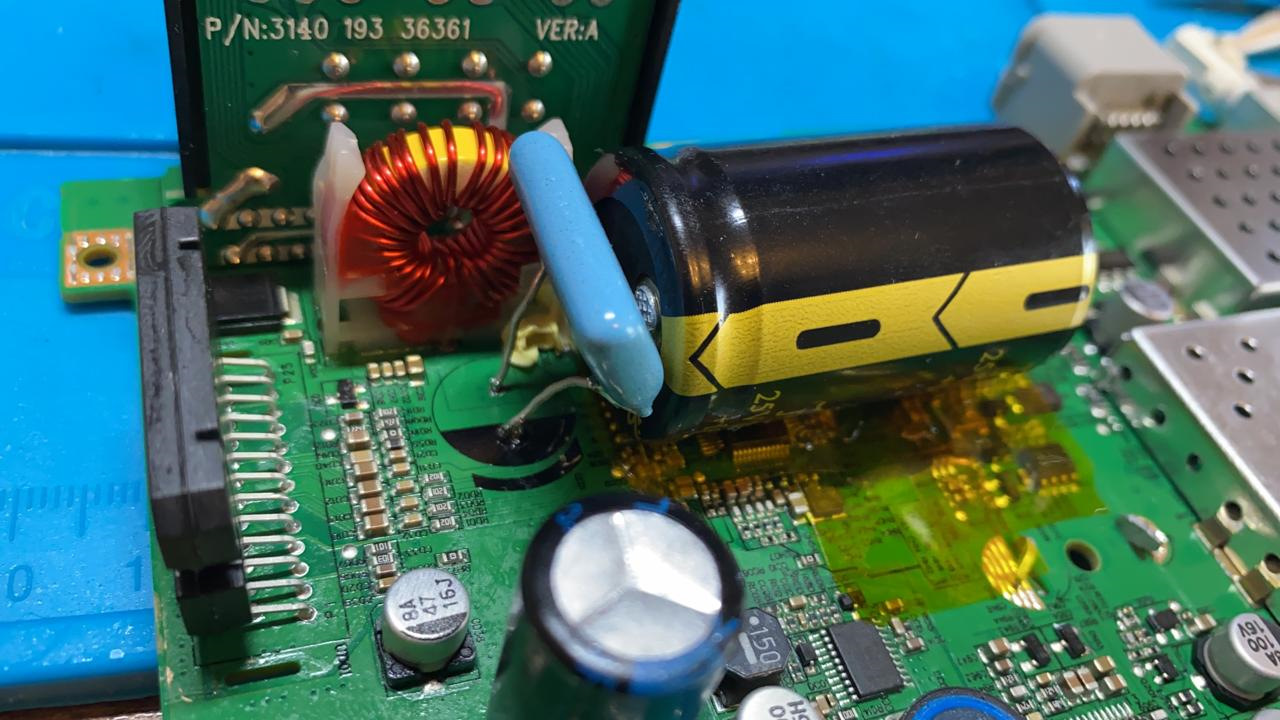

    2. Выпаиваем конденсатор (не забываем, что он полярный). Новый устанавливаем в лёжачем положении, т.к. его размеры намного больше штатного. С обратной стороны платы припаиваем плёночный конденсатор.

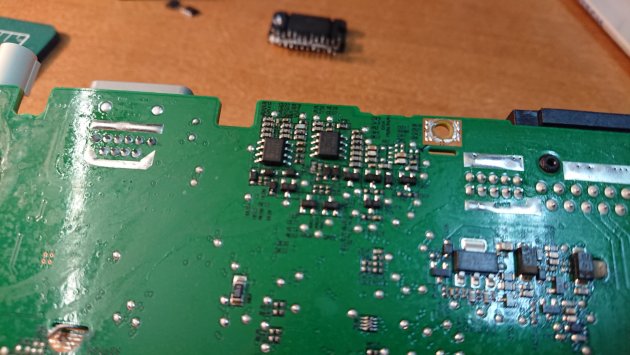

    Дополнительно: Меняем предусилители по аналогичным способом.

    операционные усилители ОРА 2134замена операционных усилителей ММС Калина

    В результате у магнитолы/ММС появляется огромный запас мощности. Теперь можно слушать музыку на более высоком уровне громкости практически без искажений. Кроме этого звучание стало более чистым.

    Напомним, есть более простой способ улучшить качество звучания музыки, например, установить усилитель или прошить ММС другой версией меню и эквалайзера.

    Фото: бортовой журнал sokkol78 и Rivo

    Ключевые слова: магнитола лада веста | магнитола лада гранта | магнитола лада калина | магнитола лада приора

    Поделиться в социальных сетях:

    Стоит ли дорабатывать магнитолу Лада таким образом?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
    1. Здравствуйте.
      Подскажите пожалуйста, аналогичная замена на PA2030A возможна?
      По сравнению с TDA у PA2030A 25 нога B.REM, а у TDA HSD.

      Нравится 0 Не нравится
      Жалоба
      1. Отвечу сам (возможно кому-то пригодится мой опыт).

        Простой замены не выйдет.
        На 22 ноге (Mute), при замене вынул-вставил, нет 5 Вольт и усилитель PA2030A просто молчит.
        Нужно подать 5V на 22 ногу.
        25 ногу (B.REM) я отпаял, на всякий случай.

        Нравится +1 Не нравится
        Жалоба
    2. вот после такой перепайки, звук местами пропал!!! скорее всего корявый чип запаял, который взял в чип дипе в самаре! иначе звук был бы норм! после перепайки усилков на 6ножках звук на некоторых динамиках пропал. из местных выпендрюков ремонтников все отказались помогать разобраться! типа ты лез внутрь все, ты сам сломал, в сломанную мастера ни лезут! вот такие мастера в Уральске-Казахсттан!!! Позорные мастера которые выпендриваются, и ни лезут если вскрывали! Нормальный мастер в любом виде возьмет, и если он мастер с бошкой, он любую технику исправит!!! А у нас в городе мастера без бошки, только балаболы одни!!!

      Нравится -2 Не нравится
      Жалоба
    3. ДОРАБОТКА МАГНИТОЛЫ - ОТЗЫВ ВЛАДЕЛЬЦА ВЕСТЫ

      Прикупил схему усилка tda 7850. Магнитолу разобрал, выкусил старую схему. Впаял новый усилитель. Конденсатор на 10000мкф 63В решил не ставить, побоялся что не влезет. Под рукой был на 6700мкф на 25В, его и припаял.
      Итог:
      Все запустились, все поёт.
      Учитывая, что акустика у меня уже заменена, разница в звуке со стоком просто огромная.
      Чисто, громко, мощно.
      Не так мелодично, как предыдущий альпайн, но мои уши уже согласны на такой вариант.
      Я почти что счастлив!

      https://www.drive2.ru/l/598604642682670396/

      Жалоба
    4. Народ, подскажите, все поменял - перепаял, звук вообще пропал? Сама ММС включается, но звука вообще нет, в чем дело?


      Нравится 0 Не нравится
      Жалоба
    5. ЗАМЕНА УСИЛИТЕЛЯ ММС ВЕСТА - ОТЗЫВ ВЛАДЕЛЬЦА

      Необходимые детали:

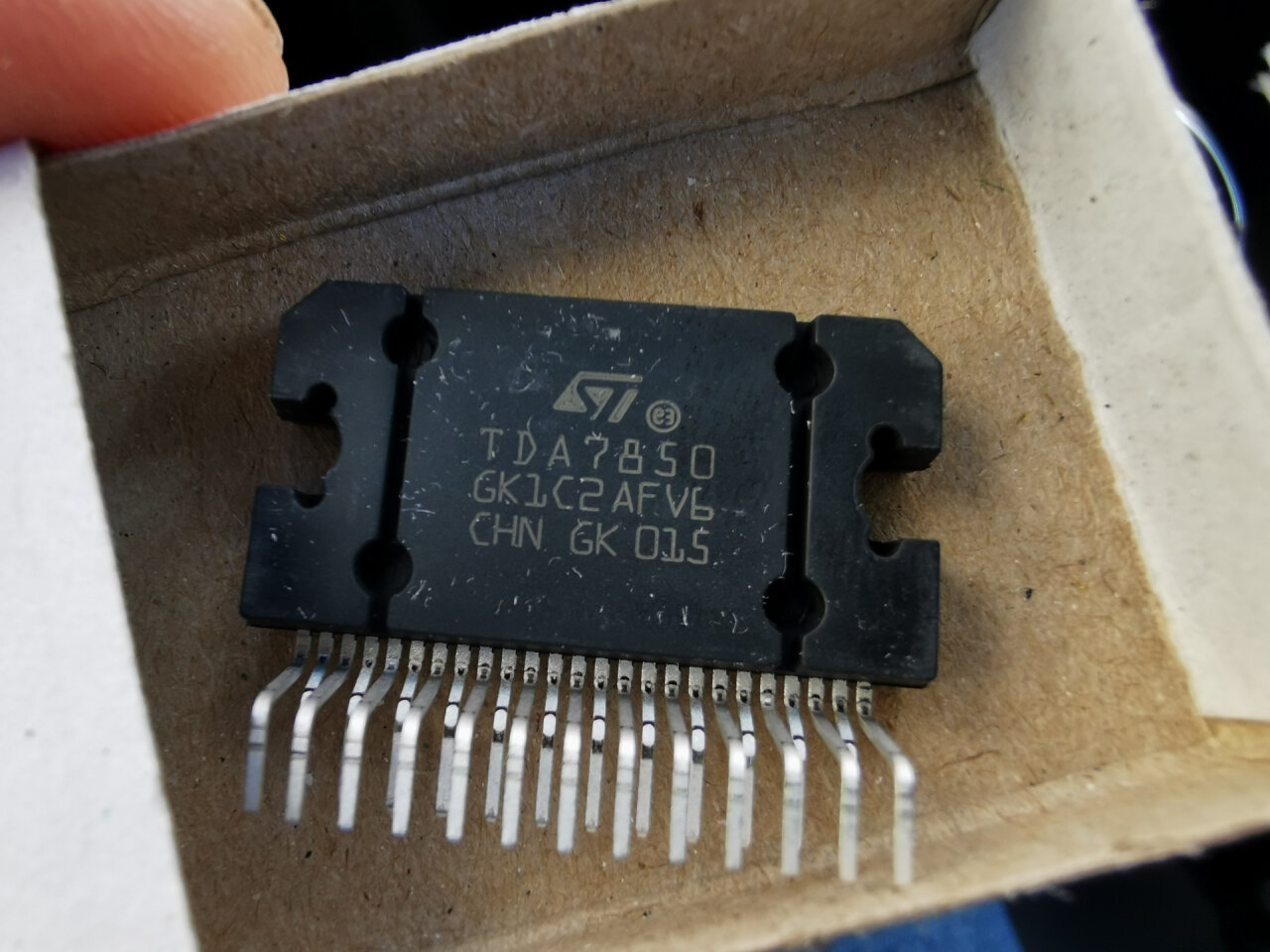

      TDA7850, УНЧ 4-CH Stereo 85Вт, Class-AB, Automotive [FLEXIWATT-25] — 1 шт.;
      AD8066ARZ, 2-х канальный, высокоэффективный ОУ с полевыми транзисторами на входе, 145МГц, 6.4мА, 5:24В [SO-8] — 2 шт.;
      ECAP (К50-35), 10000 мкФ, 25 В, 105°C, 20% snap in 25x40, Конденсатор электролитический алюминиевый — 1 шт.;
      К73-17, 0.47 мкФ, 250 В, 5%, Конденсатор металлоплёночный — 1 шт.

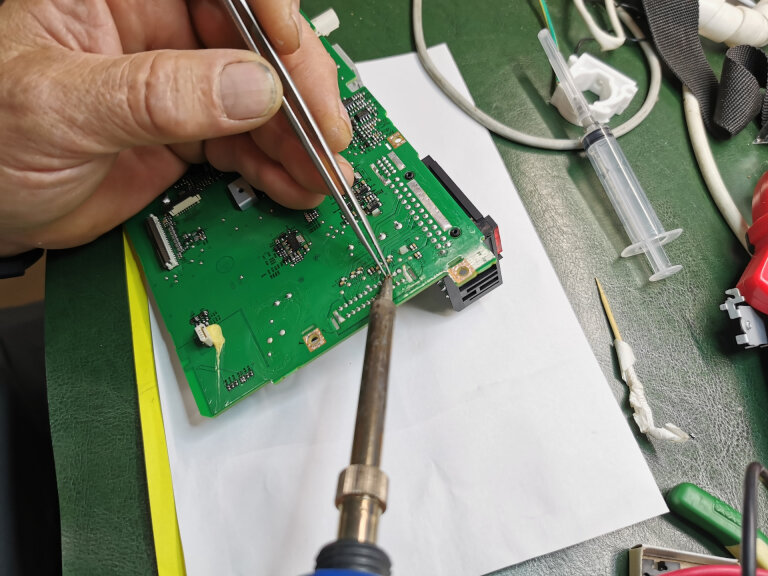

      Я знал, что был использован тугоплавкий припой и придется попотеть, но чтоб настолько… В процессе выпаивания я понял, что фен мне не поможет, начал делать это паяльником, но и тут меня ждало разочарование, я смог только утопить ножки (и то не все) до внутрь, а дальше никак, даже на максимальной температуре. Сплава Розе у меня не было и в ближайших магазинах тоже, заказа ждать три дня, да и не факт, что с ним бы я справился с этой задачей. Это было фиаско.
      Пришлось искать спеца. Нашел не далеко от меня, созвонился, обрисовал задачу и привез все ему.
      Он все сделал качественно. Но тоже был немало удивлен припою. В то время как все прогрессивное человечество пользуется бессвинцовым припоем, кто-то решил реализовать его запасы в наших ММС)).
      Все собрал и установил. Звучание мне понравилось. Знаю, что другая голова, внешний усилок и т.д. будут звучать намного (и еще больше) лучше. Считаю это хорошим бюджетным способом улучшить звук (динамики я заменил ранее).

      https://www.drive2.ru/l/587938280381650026/

      Жалоба

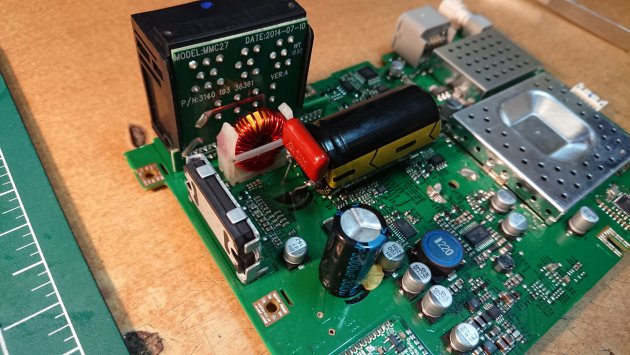

    6. ДОРАБОТКА ШТАТНОЙ МАГНИТОЛЫ ВЕСТЫ - ФОТООТЧЕТ ВЛАДЕЛЬЦА

      Функционал штатной магнитолы меня в принципе устраивает, менять на андроид или что то еще не планирую. В ленте драйва как то наткнулся на запись о доработке кнопочной магнитолы. Изучил эту тему и решил сделать улучшения себе.

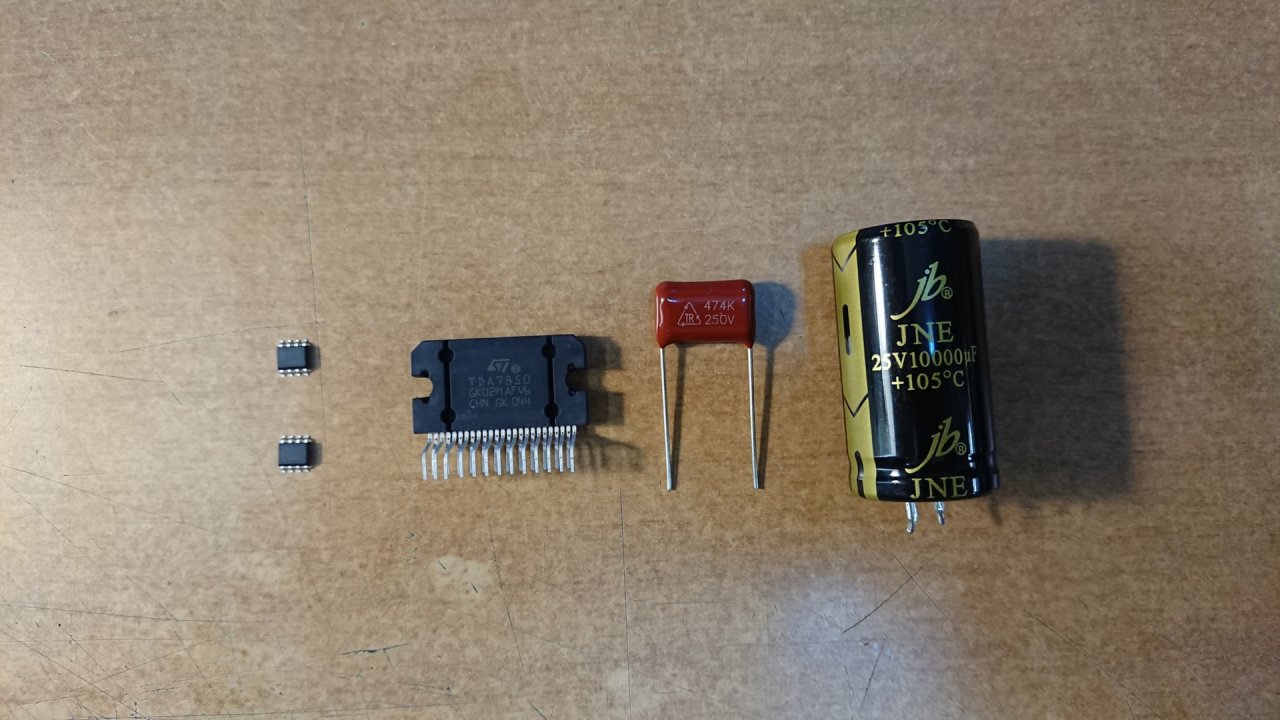

      Купил всё необходимое:
      — Операционный усилитель AD8066ARZ(2шт.) — 640р.
      — Микросхема TDA7850(Усилитель) — 580р.
      — Плёночный конденсатор 0.47 мкФ 250 В — 13р.
      — Конденсатор электролитический 10000мкФ 25В — 170р.

      Снял и разобрал магнитолу. Снял старые элементы, установил новые.

      Всё собрал, установил и остался очень доволен!
      Качество звука сильно улучшилось. Звук стал более чистый и глубокий. Раньше можно было комфортно слушать музыку до громкости 18, выше начинались искажения. Сейчас можно слушать до уровня 24 и в лучшем качестве.








      https://www.drive2.ru/l/582071561213883919/
      Жалоба
    7. Гость SERG
      Гость SERG
      8 августа 2020 01:22
      в Весте какие оу стоят спасибо за ответ ..
      Нравится 0 Не нравится
      Жалоба
    8. Гость Сергей
      Гость Сергей
      25 мая 2019 18:39
      Я все сделал но не поставил конденсатор плёночный «К73-17» 0.47 мкФ 250 В и у меня появился писк в динамиках это из-за этого??? А так все работает динамики орут мощности прибавилось
      Нравится +3 Не нравится
      Жалоба
      1. Да именно из за него, он фильтрует высокочастотную составляющую(писк, помехи и.т.п)
        Нравится +1 Не нравится
        Жалоба
    9. Гость Андрей
      Гость Андрей
      26 марта 2019 15:47
      Подойдет ли микросхема PAL010A на такую операцию?
      Нравится 0 Не нравится
      Жалоба
    10. Гость Алексей
      Гость Алексей
      16 марта 2019 18:12
      Скажите, а для сенсорной ммс этот способ подойдет?
      Нравится +1 Не нравится
      Жалоба
    11. Гость Владимир
      Гость Владимир
      5 декабря 2018 16:09
      А если пленочный на 0.47 мкф 60 вольт поставить вместо 250, можно или только 250 нужно?
      Нравится 0 Не нравится
      Жалоба
    12. Отзыв о доработке ММС Весты:
      Ну что, звук конечно поменялся. Не сказать, что бы "ах" и "вау", но мощщи явно добавилось и басы стали "по мясистей", что ли. В общем за свои 300р доработка стоящая. Но не для дома, с маломощным паяльничком. Кондер на 10000 мФ не ставил, т.к. по даташиту родных 3600 вполне достаточно. .



      https://www.drive2.ru/l/515429886576296698/
      Жалоба
    13. Лежит на столе разобранная - есть ли с мысл паять пленочный кондёр? Заранее спасибо.
      ТДА7560 и кондер 10к\25V уже впаяны
      Нравится 0 Не нравится
      Жалоба

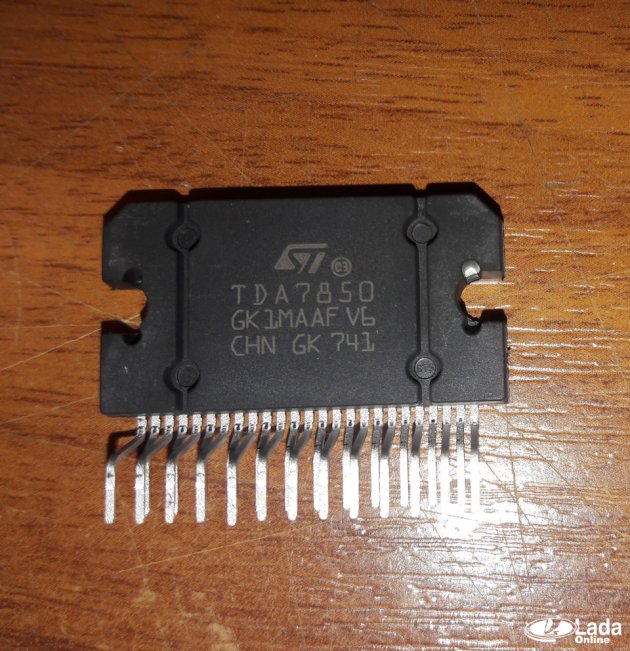

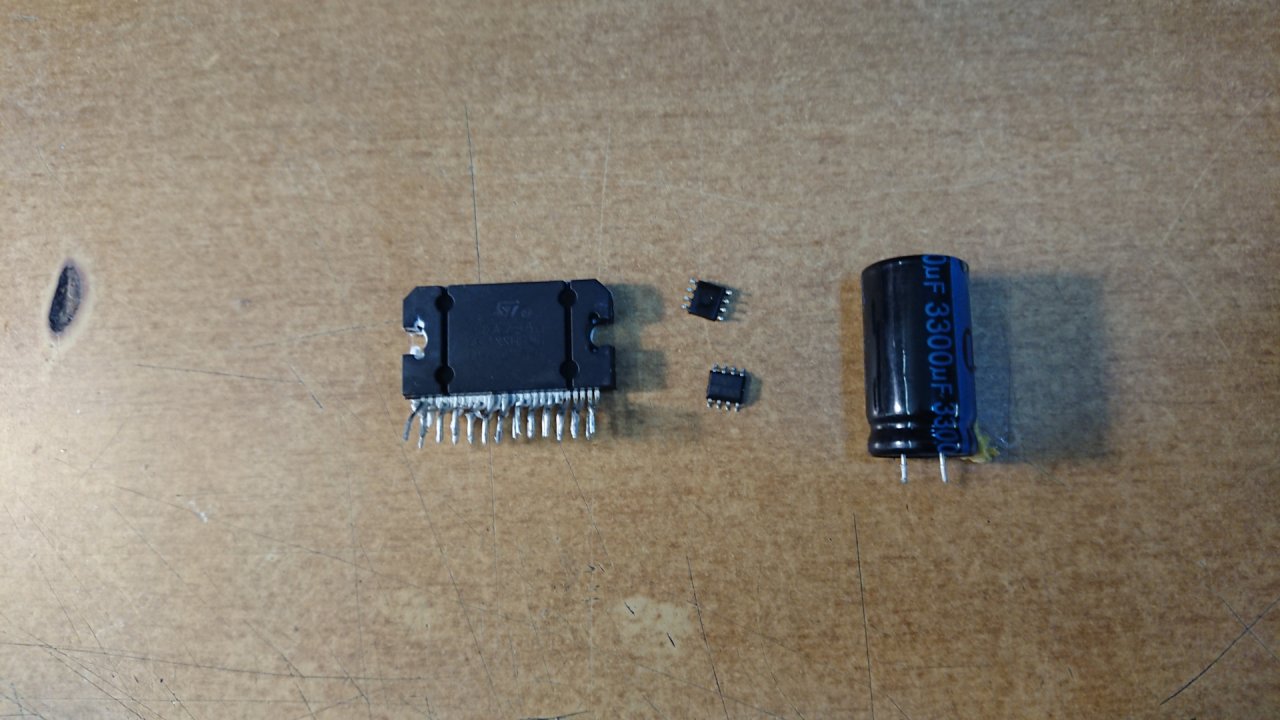

    14. Поменял родной усилитель в ммс Весты на TDA7850, и конденсатор 3300мкф на конденсатор 10000 мкф, 25В, звук стал лучше в разы



      https://www.drive2.ru/l/497518017526104435/
      Жалоба

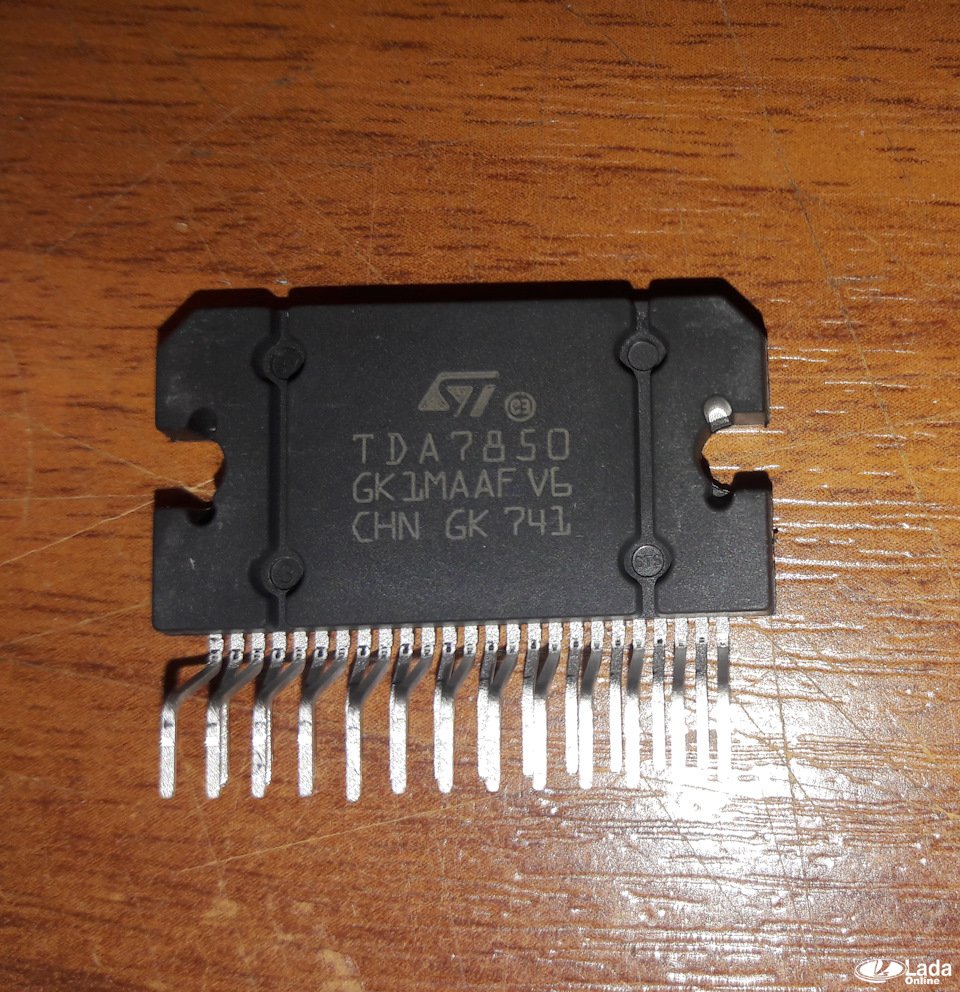

    15. На драйве нашёл про то, что есть ащё один аналогичный УНЧ TDA 7850 на MOSFET-транзисторах.
      MOSFET- это технология производства составных (биполярных + полевых) на одной подложке, где на входе стоит биполярный с низкоомным входом и раскачивает высокоомный вход полевого, у которого в свою очередь очень малое сопротивление открытого перехода.
      Как следствие согласованность по входу и по выходу а также меньше рассеиваемая мощность. То есть меньше уровень паразитных шумов. Такая технология используется в качественных усилителях. MOSFET — называются полевые транзисторы, характеристики которых очень хорошо подходят для применения в усилителях, т.к. у них не ВЧ-помех! У них считается самое лучшее соотношение сигнал/шум.

      Запаял себе TDA 7850 и электролит на 10000 микрофарад. Пленочника не было под рукой. Предусилители менять пока не стал, они вроде бы не нужны, если от мафона без усилителя. У меня штатные до сих пор динамики широкополосные, но звук заметно изменился. Там же 10% искажений в старой микросхеме, а тут приличней. И не нужно выкручивать громко.
      Нравится 0 Не нравится
      Жалоба
    16. В статье, если внимательно приглядется, последнее фото с операционными усилителями не соответствует фото платы выше. Разбирал свою магнитолу на гранте, там нет этих микросхем.
      Нравится +2 Не нравится
      Жалоба
    17. Антон,
      Ставить обязательно! Большая емкость медленней реагирует, подхватывает плёночный на низах.
      Нравится 0 Не нравится
      Жалоба
      1. Тожеидиод
        Тожеидиод
        9 марта 2020 17:35
        ШТА? Пленочный там для фильтрации ВЧ-помех по питанию, подхватывает он. на низах. Идиоты
        Нравится +10 Не нравится
        Жалоба
    18. А зачем плёночный конденсатор то нужен а? Может его не ставить
      Нравится 0 Не нравится
      Жалоба
    19. Дмитрий
      Дмитрий
      23 июня 2017 22:33
      Возможно я слишком придирчив, мне показалось что басов стало больше, но высокие так и забиваются если выкрутить на максимум на некоторых треках. Просто после штатной акустики которая установлена в Audi a6 кажется что-то не то)
      Нравится +1 Не нравится
      Жалоба
    20. Отзыв №1: https://www.drive2.ru/l/6692032/
      Выпаял TDA 7388, впаял TDA 7560, смазал все термопастой (вторую микросхему не забываем смазать тоже), собрал все в обратной последовательности… добрался до авто, собрал все в зад и теперь радуюсь звучанию штатной головы по новому.

      Тестирую новый УНЧ второй день — впечатлений уйма! Необходимость подключения внешнего 4-х канального усилителя к Hertz DSK 165.3 и Hertz DCX 165.3 отпала сама собой. Музыкой доволен на 100%… громкости и качества хватает за глаза… Так что всем желающим слушать хорошее звучание рекомендую менять!


      Отзыв №2: https://www.drive2.ru/l/6398364/
      1) как мне показалось стало меньше паразитных шумов
      2) настройки звука при изменении более четко чувствуются(АЛЬТ МЕНЮ 7,43) у кого установлено, поймут.
      3) звук чище и чуть громче…


      Отзыв №3: https://www.drive2.ru/l/6958579/
      звук стал чище, пропали посторонние шумы, особенно при прослушивании музыки через синий зуб, возможно стало чуточку громче, но не исключено что это самовнушение.Ну или просто стал громче слушать, так как пропала "грязь" в звуке, что позволило наваливать волюме побольше )
      Так что советую ставить, хуже не будет!


      Отзыв №4: https://www.drive2.ru/l/8955695/
      кажу честно, супер пупер мего звучания вы не получите)))) НО… разница есть и ухо это воспринимает.
      Теперь вопрос — а стоило ли?
      Однозначно да, так как на серьезную акустику денег пока нет, да и пока не планирую, а стоимость деталей рублей 600.


      Отзыв №5: https://www.drive2.com/l/8847187/
      в итоге, звук стал насыщеней, басов стало больше, но вот регулировка звука сместилась. Вроде пишут что эта микруха мощнее и громче, у меня по факту оказалось что раньше там где уровень звука стоял в первой трети шкалы регулировки, то теперь этот уровень ближе к середине. Но при этом как я уже заметил он более насыщенный чтоли и плотный. И это на стоковых динамиках.


      Отзыв №6: https://www.drive2.com/l/6610682/
      — появились высокие и средние частоты;
      — мощность увеличилась в разы с 4х20 Вт на 4х45 Вт;
      — понравились низкие частоты;


      Отзыв №7: https://www.drive2.com/l/7924557/
      Качество звука реально стало лучше!


      Отзыв №8: https://www.drive2.com/l/451825612810619873/
      Я конечно не специалист по звуку, но послушав музыку, скажу так, что звук стал чище и приятнее на слух. В общем очень доволен.


      Отзыв №9: https://www.drive2.com/l/7702343/
      звук стал чище, особенно это заметно на низах, если стоит вопрос менять или нет — однозначно меняйте.


      Отзыв №10: https://www.drive2.ru/l/477709765795905775/
      Звук стал приятнее, появились низы (не саб конечно, но все же), диапазон воспроизводимых частот расширился, нет просадок по питанию, соответственно динамики перестали хрипеть.
      В общем оно того стоило.

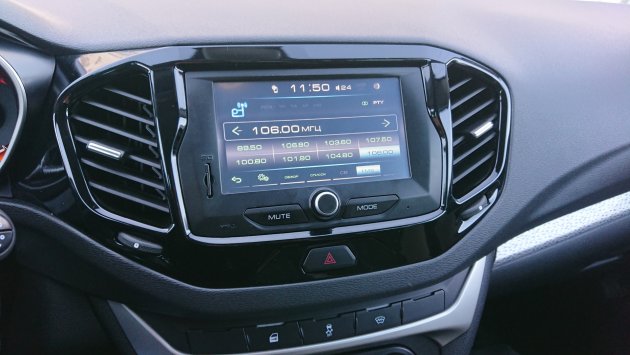

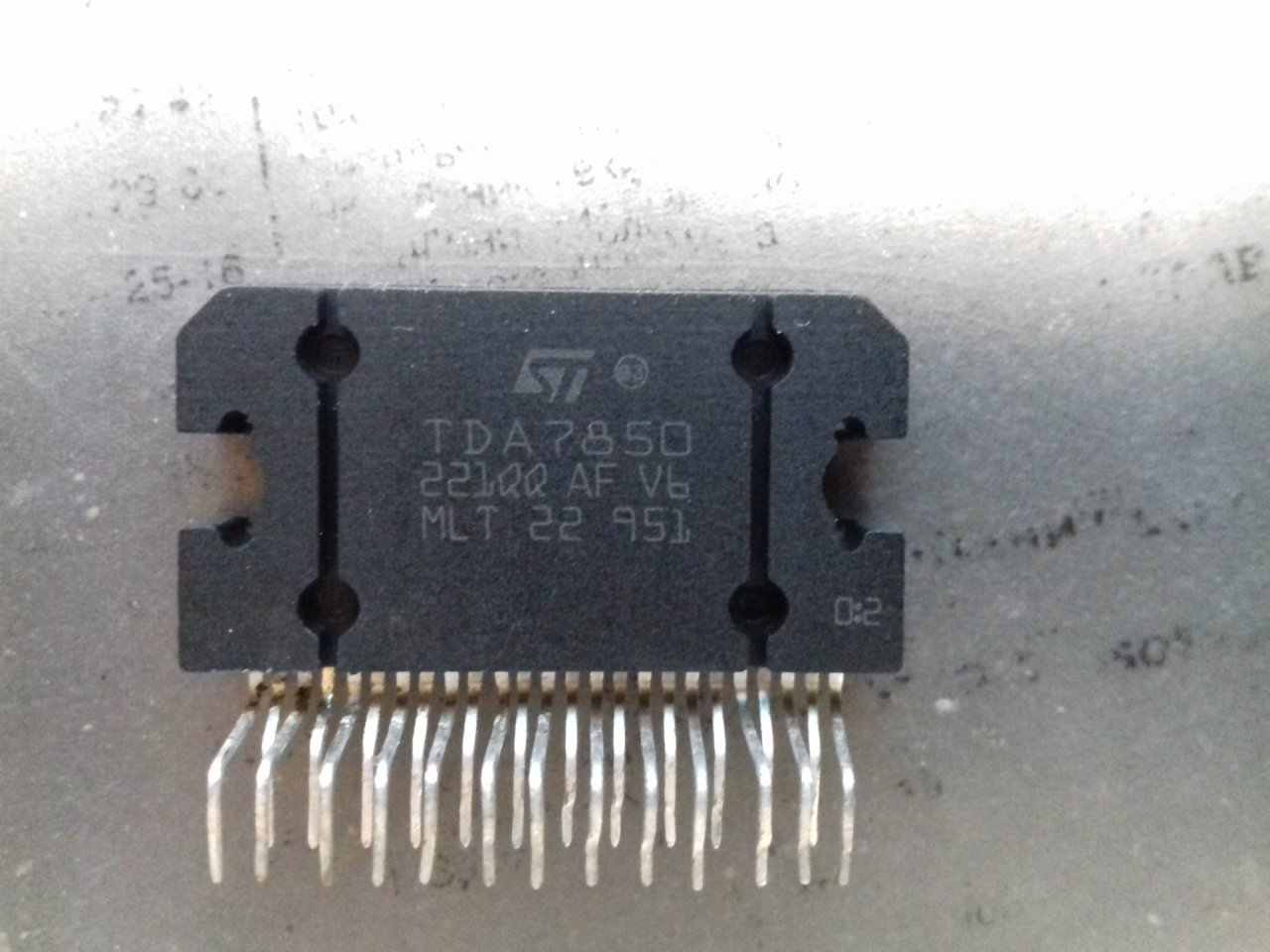

      Штатная магнитола Весты с TDA 7850
