    Подключение усилителя и сабвуфера к штатной магнитоле Лада Гранта, Калина, Приора или Веста

     10 февраля 2015  Лада.Онлайн    312 716    113

    Подключение усилителя и сабвуфера к штатной магнитоле Лада Гранта/Калина/Приора

    АВТОВАЗ комплектует современные автомобили Лада (Гранта, Калина, Приора и Веста) штатными кнопочными магнитолами, а в топовых версия (комплектациях Люкс) более современными мультимедийными системами (ММС) с сенсорным экраном. В данной статье расскажем, как подключить усилитель и сабвуфер к штатной магнитоле и ММС автомобилей Лада.

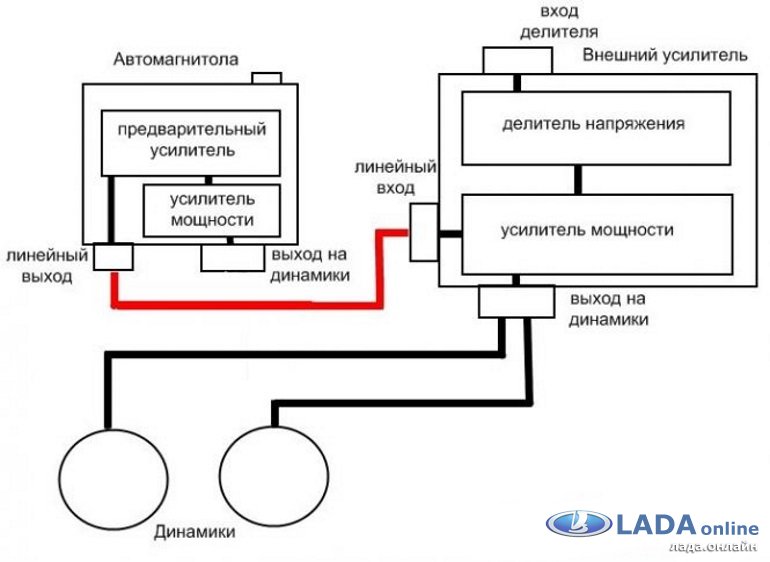

    Схема подключения внешнего усилителя в автомобиле

    1. Протянуть отдельный +12 В (красный толстый провод) от аккумулятора до усилителя, устанавливая рядом с аккумулятором предохранитель.
    2. Протянуть массу (чёрный провод) с кузова на усилитель.
    3. Подключить усилитель к сабвуферу и динамикам.
    4. Протянуть акустические провода от усилителя к магнитоле, укладывая их отдельно от штатной проводки автомобиля.

    На последнем пункте остановимся более детально.

    Разъемы штатной магнитолы и ММС Лада

    Разъемы штатной магнитолы и ММС Гранты/Калина 2/Приоры

    Не важно, какая штатная магнитола установлена на вашем автомобиле, кнопочная с каталожным номером 2190-7900010-20, 2190-7900010-40 или ММС с номерами 2190-7900010-00, 2192-7900200 или магнитола Весты

    магнитола лада веста

    У всех устройств с тыльной стороны одинаковые разъемы ISO и mini-ISO.

    распиновка разъема iso магнитолыраспиновка разъема mini-iso магнитолысхема подключения

    Усилитель может имеет две группы входов:

    1. линейный
    2. вход высокого уровня

    Подключение выполняем по любой из схем предложенной ниже.

    Подключение усилителя к магнитоле через разъем ISO

    Подключаем усилитель через вход высокого уровня к магнитоле (выход на динамики).

    Подключение усилителя к магнитоле через разъем ISO

    Данный метод подключения подойдет среднестатистическому пользователю. Меломанов такой способ не устраивает из-за большого количества цепей между магнитолой и усилителем (предварительный усилитель, усилитель магнитолы, делитель напряжения внешнего усилителя, усилитель мощности), которые вносят свои искажения.

    Подключение усилителя к магнитоле через разъем mini-ISO

    Для реализации этой схемы подключения усилителя потребуется найти разъем mini-ISO, который следует подключить в пустующий слот на тыльной стороне штатной магнитолы автомобилей Лада.

    разъем mini-ISO

    Далее рекомендуется использовать высококачественные экранированные провода.

    Подключение усилителя к магнитоле через разъем mini-ISO

    Главное преимущество этой схемы подключения - высокое качество звука.

    Схемы подключения сабвуфера

    Схема подключения сабвуфера ЛадаСхема подключения сабвуфера ЛадаСхема подключения сабвуфера Лада

    Напомним, на сайте вы можете найти другие полезные инструкции по тюнингу автомобилей Лада.
