Как снять блок отопителя и испарителя на Lada Niva Legend

В 2020 году Lada 4x4 (сейчас Niva Legend) получила обновления салона и некоторых элементов в технической части. Например, новый блок отопителя и испарителя, который располагается за торпедо внедорожника. Как самому снять этот блок рассказывается в технологической инструкции завода.

Снятие

Произвести выгрузку хладагента из системы кондиционирования в соответствии с инструкцией по эксплуатации на сервисное оборудование.

Установить автомобиль на рабочее место и затормозить его стояночным тормозом.

Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Отвернуть сливную пробку радиатора системы охлаждения двигателя, слить охлаждающую жидкость в количестве, обеспечивающем отсутствие потери жидкости при отсоединении патрубков отопителя.

Ослабить затяжку хомутов 1 и 2, рисунок 4-1, патрубков радиатора отопителя, снять патрубки с трубок радиатора отопителя (головка сменная 8, удлинитель, вороток).

Рисунок 4-1 – Патрубки радиатора отопителя: 1 – хомут крепления отводящего патрубка отопителя; 2 – хомут крепления подводящего патрубка отопителя

Извлечь из панели 5 щитка передка, рисунок 4-2, заглушку трубопроводов низкого 1 и высокого 2 давления системы кондиционирования (отвертка плоская).

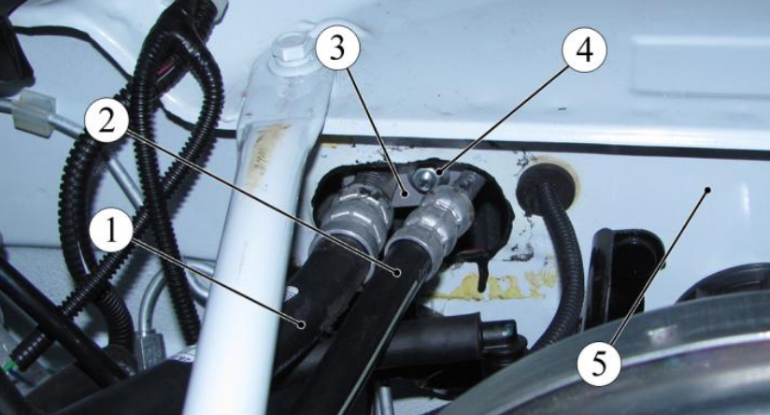

Рисунок 4-2 – Крепление трубопроводов к испарителю: 1 – трубопровод низкого давления; 2 – трубопровод высокого давления; 3 – пластина крепления трубопроводов; 4 – гайка крепления пластины; 5 – панель щитка передка

Ослабить затяжку гайки 4 пластины 3 крепления трубопроводов к блоку испарителя, повернуть пластину крепления трубопроводов и извлечь трубопроводы из посадочных отверстий блока испарителя (головка сменная 13, удлинитель, вороток).

Установить технологические заглушки на трубопроводы и в отверстия блока испарителя.

Снять торпедо (инструкция).

Отвернуть гайки 1, рисунок 4-3, крепления к кузову распределителя 2 воздушных потоков (головка сменная 10, вороток).

Снять распределитель воздушных потоков с корпуса блока отопителя и испарителя.

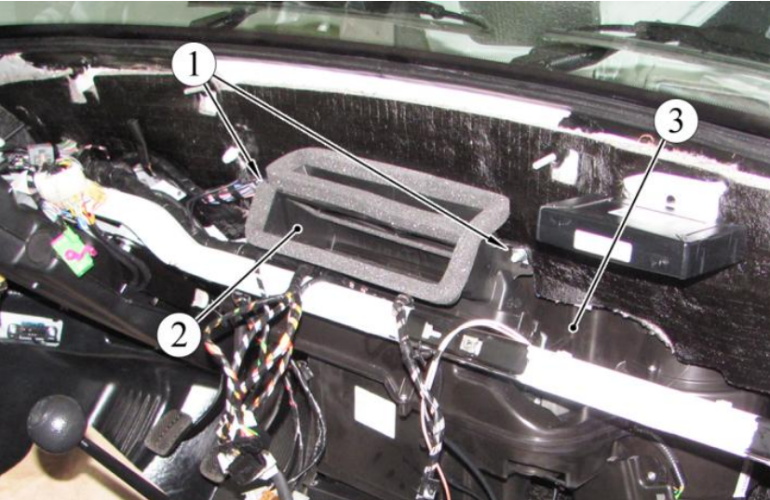

Рисунок 4-3 – Распределитель воздушных потоков: 1 – гайка крепления распределителя воздушных потоков; 2 – распределитель воздушных потоков; 3 – блок отопителя и испарителя

Со стороны моторного отсека, отвернуть винты 1, рисунок 4-4, крепления коробки 2 воздухопритока, снять коробку (головка сменная Torx 27, удлинитель, вороток).

Рисунок 4-4 – Распределитель воздушных потоков: 1 – гайка крепления распределителя воздушных потоков; 2 – распределитель воздушных потоков; 3 – блок отопителя и испарителя

Отсоединить колодки жгута проводов панели приборов от электрических компонентов блока отопителя и испарителя 3, см.рисунок 4-3.

Извлечь блок отопителя и испарителя из салона автомобиля, отсоединив от него трубку 2, рисунок 4-5, слива конденсата, слить из радиатора отопителя остатки охлаждающей жидкости

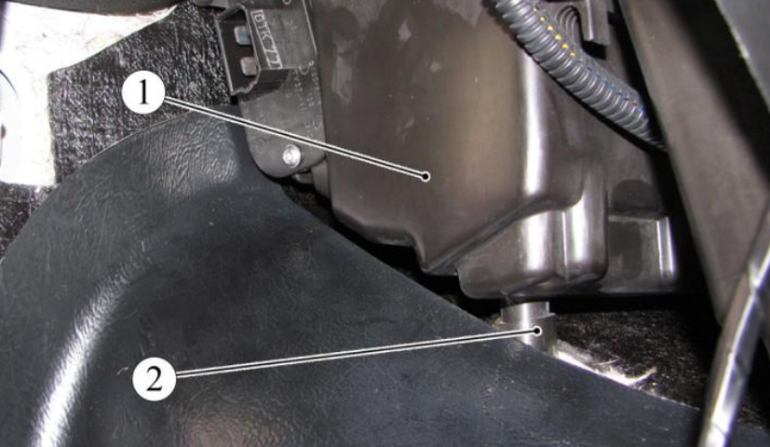

Рисунок 4-5 – Слив конденсата: 1 – блок отопителя и испарителя; 2 – трубка слива конденсата

Установка

Установку блока отопителя и испарителя проводить в последовательности, обратной снятию.

При этом перед установкой

• Долить в испаритель компрессорное масло в количестве 25 см3 (масло компрессорное SP-20).
• Удалить заглушки с блока испарителя и трубопроводов низкого и высокого давления, установить на трубопроводы новые уплотнительные кольца. На уплотнительные кольца нанести масло компрессорное SP-20.
• Установить трубопроводы в отверстия блока испарителя и затянуть гайку пластины крепления трубопроводов. Момент затяжки гайки трубопровода низкого давления – 9,0…11,0 Н.м (0,9…1,1 кгс.м), (головка сменная 10, ключ моментный).
• Выполнить вакуумирование системы кондиционирования и загрузить систему хладагентом согласно инструкции по эксплуатации на сервисное оборудование (хладагент R134a, норма загрузки – 450±20 г).

Проверить работу системы кондиционирования.
