Как снять обивки, облицовки, накладки салона Lada Niva Legend, 4x4, Urban

08 сентября 2021 Лада.Онлайн 15 200 0

В ходе ремонта или доработок внедорожника Lada Niva Legend (ранее 4x4, ВАЗ 2121, 2131) может потребоваться снять пластиковые облицовки в салоне. Чтобы в ходе этих мероприятий ничего не сломать рекомендуется ознакомиться с инструкцией.

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода “массы” от аккумуляторной батареи (ключ гаечный 10).

Обивка стойки ветрового окна

Обивка стойки ветрового окна крепиться тремя пластмассовыми держателями.

Для демонтажа обивки необходимо аккуратно взяться за верхний край обивки и потянуть с усилием, преодолевающим усилия держателей.

Обивка центральной стойки

Снятие

Снять декоративный колпачок с головки болта 2, рисунок 7-1 крепления верхней точки ремня 4 безопасности переднего (отвертка плоская).

Отвернуть болт крепления ремня к кузову (головка сменная 17, вороток).

Снять уплотнитель дверного проема с фланца в районе сопряжения с обивкой стойки.

Для автомобиля 21214:

Извлечь держатель 1 обивки 3 (приспособление для демонтажа пластмассовых деталей кузова или отвертка плоская).

Для автомобиля 2131:

Отвернуть винты 5 крепления обивки, снять обивку (отвертка крестообразная).

Рисунок 7-1 – Обивка центральной стойки: 1 – держатель обивки; 2 – болт верхнего крепления ремня безопасности; 3 – обивка центральной стойки; 4 – ремень безопасности передний; 5 – винт крепления обивки центральной

Установка

Установку обивки производить в последовательности, обратной снятию.

Момент затяжки болта, крепления ремня безопасности в соответствии с требованиями раздела 6 данной ТИ.

Обивка задней стойки (для 2131)

Снятие

Отвернуть болт крепления верхней точки заднего бокового ремня 3, рисунок 7-2, безопасности к кузову (головка сменная 17, вороток).

Отвернуть винты 1 крепления обивки 2, снять обивку (отвертка крестообразная).

Рисунок 7-2 – Обивка задней стойки 2131: 1 – винт крепления обивки; 2 – обивка задней стойки; 3 – ремень безопасности задний боковой;

Установка

Установку обивки производить в последовательности, обратной снятию.

Момент затяжки болта, крепления ремня безопасности в соответствии с п. 6 данной ТИ.

Опора полки багажника (для 2131)

Снятие

Отвернуть верхнюю и нижнюю точки крепления ремня 1, рисунок 7-3, безопасности заднего бокового к кузову в соответствии с требованиями раздела 6 данной ТИ (головка сменная 17, вороток).

Отвернуть на несколько оборотов винты крепления фиксатора 4 спинки заднего сиденья (отвертка крестообразная).

Отвернуть винты 2 крепления опоры 3 полки багажника, снять полку, продев ленту бокового ремня безопасности в отверстие полки, а ленту среднего ремня в боковую прорезь полки (отвертка крестообразная).

Рисунок 7-3 – Опора полки багажника 2131: 1 – ремень безопасности задний боковой; 2 – винт крепления опоры полки; 3 – опора полки багажника; 4 – фиксатор спинки заднего сиденья

Установка

Установку обивки производить в последовательности, обратной снятию.

Момент затяжки болта крепления ремня безопасности в соответствии с п. 6 данной ТИ.

Обивка задней боковой панели

Снятие

Для автомобиля 2131 обивка задней боковой панели снимается при предварительно снятой опоре полки багажника.

Отвернуть верхнюю и нижнюю точки крепления ремня 2, рисунок 7-4, безопасности заднего бокового (для 21214) или заднего среднего (для 2131) к кузову в соответствии с требованиями раздела 6 данной ТИ (головка сменная 17, вороток).

Отвернуть винты 3 крепления обивки 1 боковой панели, снять обивку, продев ленту ремня безопасности в отверстие панели, для левой обивки дополнительно отсоединить колодки жгута проводов от плафона освещения багажника, розетки и концевого выключателя двери задка (отвертка крестообразная).

Рисунок 7-4 – Обивка задней боковой панели: 1 – обивка задней боковой панели; 2 – ремень безопасности задний; 3 – винт крепления обивки

Установка

Установку обивки производить в последовательности, обратной снятию.

Момент затяжки болта крепления ремня безопасности в соответствии с п. 6 данной ТИ.

Обивка боковины задняя

Снятие обивки производится при предварительно снятой обивке задней боковой панели, обивке боковины (для 21214) или обивке арки колеса (для 2131).

Снятие

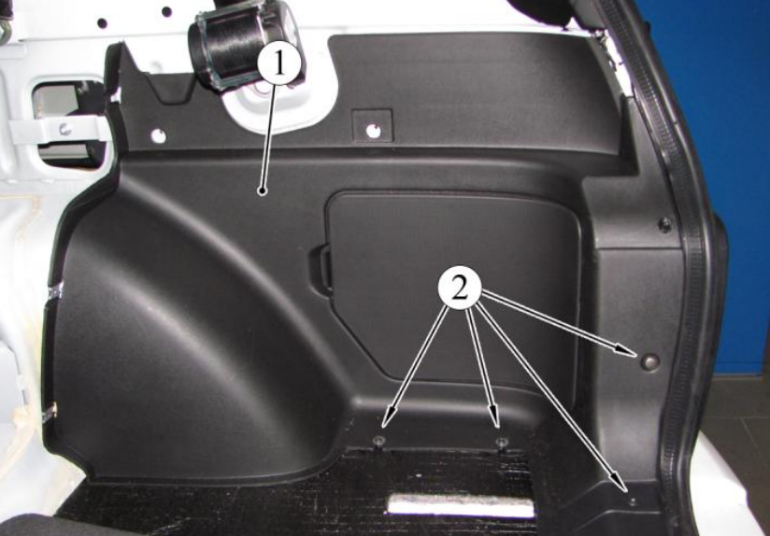

Отвернуть винты 2, рисунок 7-5, крепления обивки 1 боковины, снять обивку (отвертка крестообразная).

Рисунок 7-5 – Обивка боковины задняя: 1 – обивка боковины задняя; 2 – винт крепления обивки

Установка

Установку обивки производить в последовательности, обратной снятию.

Облицовка порога двери задка

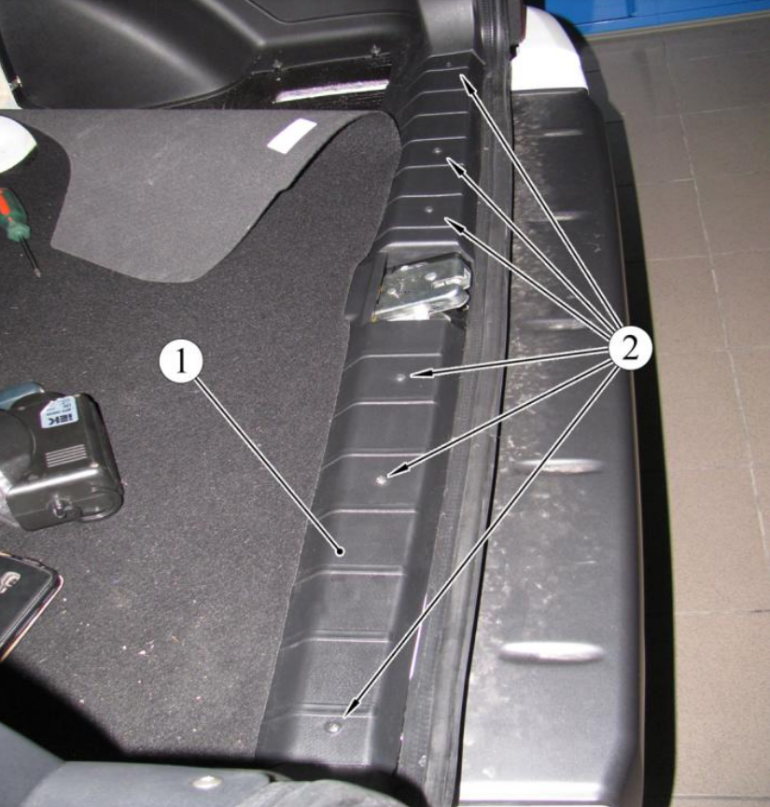

Отвернуть винты 2, рисунок 7-6, крепления облицовки 1, снять облицовку (отвертка крестообразная).

Рисунок 7-6 – Облицовка порога двери задка: 1 – облицовка порога двери задка; 2 – винт крепления облицовки

Установка

Установку обивки производить в последовательности, обратной снятию.

Обивка арки колеса (для 2131)

Снятие

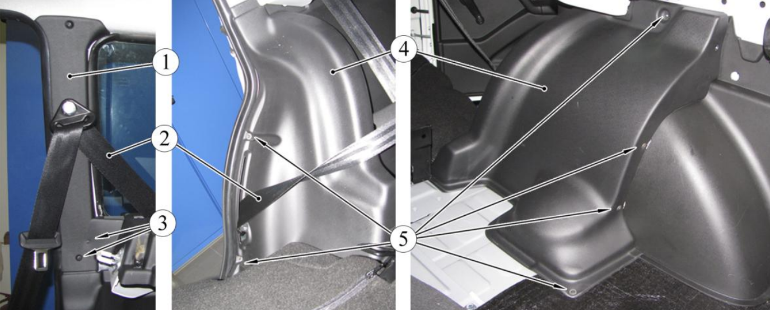

Отвернуть винты 3, рисунок 7-7, крепления нижней части обивки 1 задней стойки (отвертка крестообразная).

Отвернуть винты 5 крепления обивки 4 арки колеса, снять обивку, отвернув болт нижней точки крепления ремня 2 безопасности (отвертка крестообразная, головка сменная 17, вороток).

Рисунок 7-7 – Крепление обивки арки колеса (2131): 1 – обивка задней стойки; 2 – ремень безопасности; 3 – винт крепления обивки задней стойки; 4 – обивка арки колеса; 5 – винт крепления обивки арки

Установка

Установку обивки производить в последовательности, обратной снятию.

Обивка боковины средняя (для 21214)

Снятие

Произвести демонтаж переднего ремня безопасности в соответствии с требованиями раздела 6 данной ТИ.

Снять обивку центральной стойки 3, см. рисунок 7-1.

Отвернуть нижнюю точку крепления заднего ремня 5, рисунок 7-8, безопасности (головка сменная 17, вороток).

Извлечь из отверстий в обивке 6, держатели 2 обивки (приспособление для демонтажа пластмассовых деталей кузова или отвертка плоская).

Извлечь из отверстий в обивке, заглушки 3 винтов верхнего крепления обивки, отвернуть винты (приспособление для демонтажа пластмассовых деталей кузова или отвертка плоская, отвертка крестообразная).

Отвернуть винт 4, крепления обивки к кузову (отвертка крестообразная).

Отвернуть винты 8 крепления обивки боковины средней к обивке 7 боковины задней, для левой обивки дополнительно снять облицовку ручки открывания двери задка, снять обивку (отвертка крестообразная).

Рисунок 7-8 – Крепление обивки боковины средней (21214): 1 – ремень безопасности передний; 2 – держатель обивки; 3 – заглушка обивки; 4, 8 – винт крепления обивки; 5 – ремень безопасности задний боковой; 6 – обивка боковины средняя; 7 – обивка боковины задняя

Установка

Установку обивки производить в последовательности, обратной снятию.

Где купить: в нашем интернет-магазине (категория Обивки салона Нивы).

Другую справочную информацию по доработке, обслуживанию и ремонту Lada Niva Legend найдете в этом разделе.
