Как снять ремни безопасности на Lada Niva Legend, 4x4, Urban

11 сентября 2021 Лада.Онлайн 13 820 0

В ходе ремонта или доработок внедорожника Lada Niva Legend (ранее 4x4, ВАЗ 2121, 2131) может потребоваться снять ремни безопасности. Чтобы в ходе этих мероприятий ничего не сломать рекомендуется ознакомиться с инструкцией.

Ремень безопасности передний

Снятие

Рисунок 6-1 – Ремень безопасности передний: 1 – ремень безопасности передний; 2 – болт верхней точки крепления ремня безопасности; 3 – болт нижней точки крепления ремня безопасности

Снять декоративный колпачок с головки болта 2, рисунок 6-1 и болта 3 крепления ремня 1 безопасности переднего (отвертка плоская).

Отвернуть болты крепления ремня к кузову (головка сменная 17, вороток).

Отвернуть болт 2, рисунок 6-2, крепления замка 1 переднего ремня безопасности к кузову (головка сменная 17, вороток).

Рисунок 6-2 – Замок переднего ремня безопасности: 1 – замок переднего ремня безопасности; 2 – болт крепления замка

Установка

Установку ремня производить в последовательности, обратной снятию.

Момент затяжки болтов крепления ремня безопасности и замка 17,6…49,0 Нм (1,8…5,0 кгс.м) (ключ моментный).

Ремень безопасности задний левый, правый

Снятие

Для автомобиля 21214:

Снять декоративный колпачок с головки болта 2, рисунок 6-3 и болта 3 крепления ремня 1 безопасности заднего (отвертка плоская).

Отвернуть болты крепления ремня к кузову (головка сменная 17, вороток).

Рисунок 6-3 – Ремень безопасности задний: 1 – ремень безопасности задний; 2 – болт верхней точки крепления ремня безопасности; 3 – болт нижней точки крепления ремня безопасности

Отвернуть болт 2, рисунок 6-4, крепления катушки 1 заднего ремня безопасности к кузову (головка сменная 17, вороток).

Рисунок 6-4 – Катушка ремня безопасности задняя: 1 – катушка ремня безопасности задняя; 2 – болт крепления катушки заднего ремня безопасности

Извлечь облицовку 2, рисунок 6-5, отверстия ленты ремня 3 безопасности из отверстия обивки 1 панели боковины задней. Снять катушку ремня безопасности с автомобиля, протянув ленту ремня в отверстие обивки боковины.

Рисунок 6-5 – Обивка боковины задняя: 1 – обивка боковины задняя; 2 – облицовка отверстия обивки боковины задней; 3 – ремень безопасности

Откинуть вперед спинку 3, рисунок 6-6, заднего сидения, отвернуть болт 4 крепления замка левого 1 или правого 2 заднего ремня безопасности к кузову (головка сменная 17, вороток).

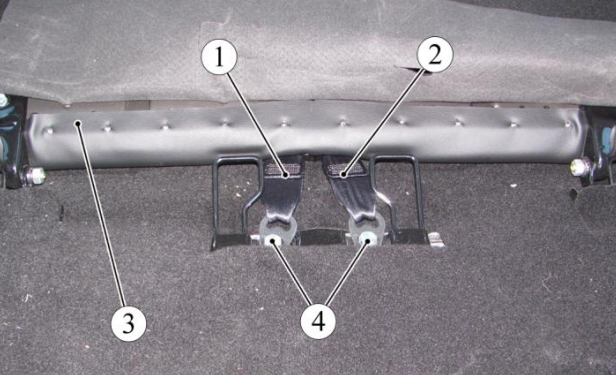

Рисунок 6-6 – Замок заднего ремня безопасности: 1 – замок заднего ремня безопасности левый; 2 – замок заднего ремня безопасности правый; 3 – спинка заднего сидения; 4 – болт крепления замка заднего ремня безопасности

Для автомобиля 2131:

Отвернуть винты крепления обивки 3, рисунок 6-7, арки колеса (отвертка крестообразная).

Сдвинуть обивку для обеспечения доступа к болту 2 нижнего крепления ремня 1 безопасности, отвернуть болт (головка сменная 17, вороток).

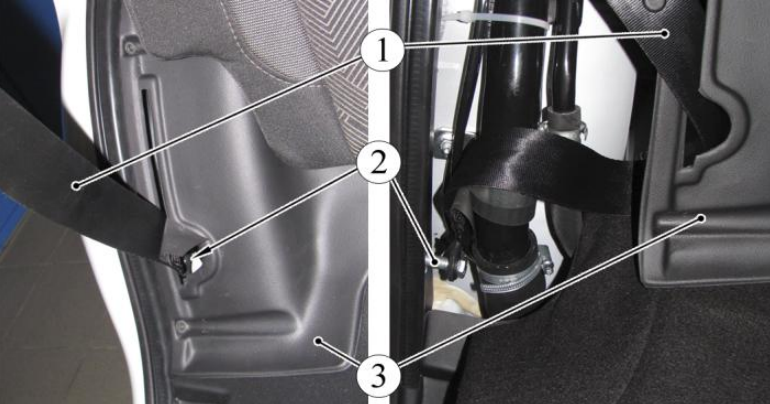

Рисунок 6-7 – Задний ремень безопасности боковой: 1 – ремень безопасности боковой; 2 – болт нижнего крепления ремня безопасности; 3 – обивка арки колеса

Снять декоративный колпачок с головки болта 1, рисунок 6-8 верхнего крепления ремня 2 безопасности заднего бокового (отвертка плоская).

Отвернуть болт крепления ремня к кузову (головка сменная 17, вороток).

Рисунок 6-8 – Верхнее крепление заднего ремня безопасности: 1 – болт верхнего крепления ремня безопасности бокового; 2 – ремень безопасности боковой; 3 – болт верхнего крепления ремня безопасности среднего; 4 – ремень безопасности средний

Отвернуть болт 3, рисунок 6-9, крепления катушки 1 бокового ремня к кузову (головка сменная 17, вороток).

Рисунок 6-9 – Крепление катушки ремня безопасности заднего: 1 – катушка ремня безопасности бокового; 2 – катушка ремня безопасности среднего; 3 – болт крепления катушки бокового ремня безопасности; 4 – опора полки багажника; 5 – болт крепления катушки среднего ремня безопасности

Снять ремень безопасности с автомобиля, протянув ленту ремня в отверстие опоры 4 полки багажника.

Установка

Установку ремня производить в последовательности, обратной снятию.

Момент затяжки болтов крепления ремня безопасности и замка 17,6…49,0 Нм (1,8…5,0 кгс.м) (ключ моментный).

Ремень безопасности задний средний

Снятие

Снять декоративный колпачок с головки болта 3, см. рисунок 6-8 верхнего крепления ремня 4 безопасности заднего среднего (отвертка плоская).

Отвернуть болт крепления ремня к кузову (головка сменная 17, вороток).

Отвернуть винты крепления опоры 4, см. рисунок 6-9, полки багажника к обивке боковины верхней (головка сменная Torx 20, вороток).

Снять опору полки багажника, продев ленту ремня в прорезь опоры.

Отвернуть болт 5 крепления катушки 2 среднего ремня к кузову (головка сменная 17, вороток).

Снять ремень безопасности с автомобиля, протянув ленту ремня в отверстие обивки боковины.

Откинуть вперед спинку 4, рисунок 6-10, заднего сидения, отвернуть болт 5 крепления замка правого 1 или левого 3, или среднего 2 ремня безопасности к кузову (головка сменная 17, вороток).

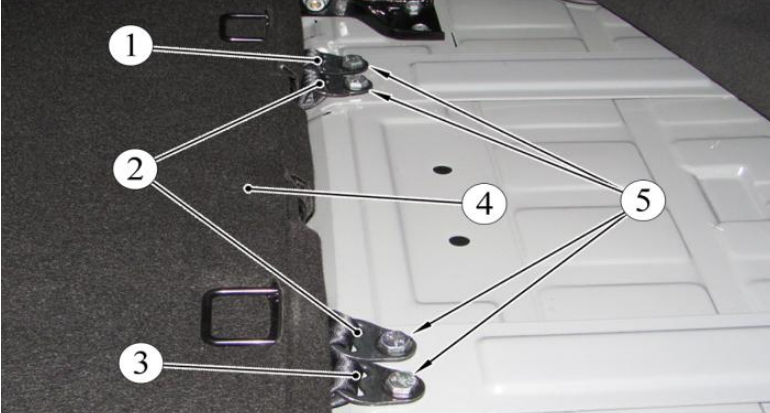

Рисунок 6-10 – Замок заднего ремня безопасности: 1 – замок ремня безопасности бокового правого; 2 – замок ремня безопасности среднего; 3 – замок ремня безопасности бокового левого; 4 – спинка заднего сидения; 5 – болт крепления замка ремня безопасности

Установка

Установку ремня производить в последовательности, обратной снятию.

Момент затяжки болтов крепления ремня безопасности и замка 17,6…49,0 Нм (1,8…5,0 кгс.м) (ключ моментный).

Где купить: в нашем интернет-магазине (категория Ремни и замки безопасности Нивы).

Другую справочную информацию по доработке, обслуживанию и ремонту Lada Niva Legend найдете в этом разделе.
