Контрольные точки геометрии кузова Lada 4x4 (чертежи)

01 июня 2019 Лада.Онлайн 51 929 2

Зная контрольные размеры кузова, точки крепления, сечение кузовных деталей, величину проемов и размеры зазоров можно выяснить, попадал ли автомобиль в ДТП. Также контрольные размеры пригодятся в случае ремонта кузова. Далее представлены контрольные точки ВАЗ 2121 и ВАЗ 2131.

До 2006 отечественный внедорожник назывался Нива 4х4, после в соответствии с соглашением по СП GM-АВТОВАЗ модель переименована в Lada 4×4.

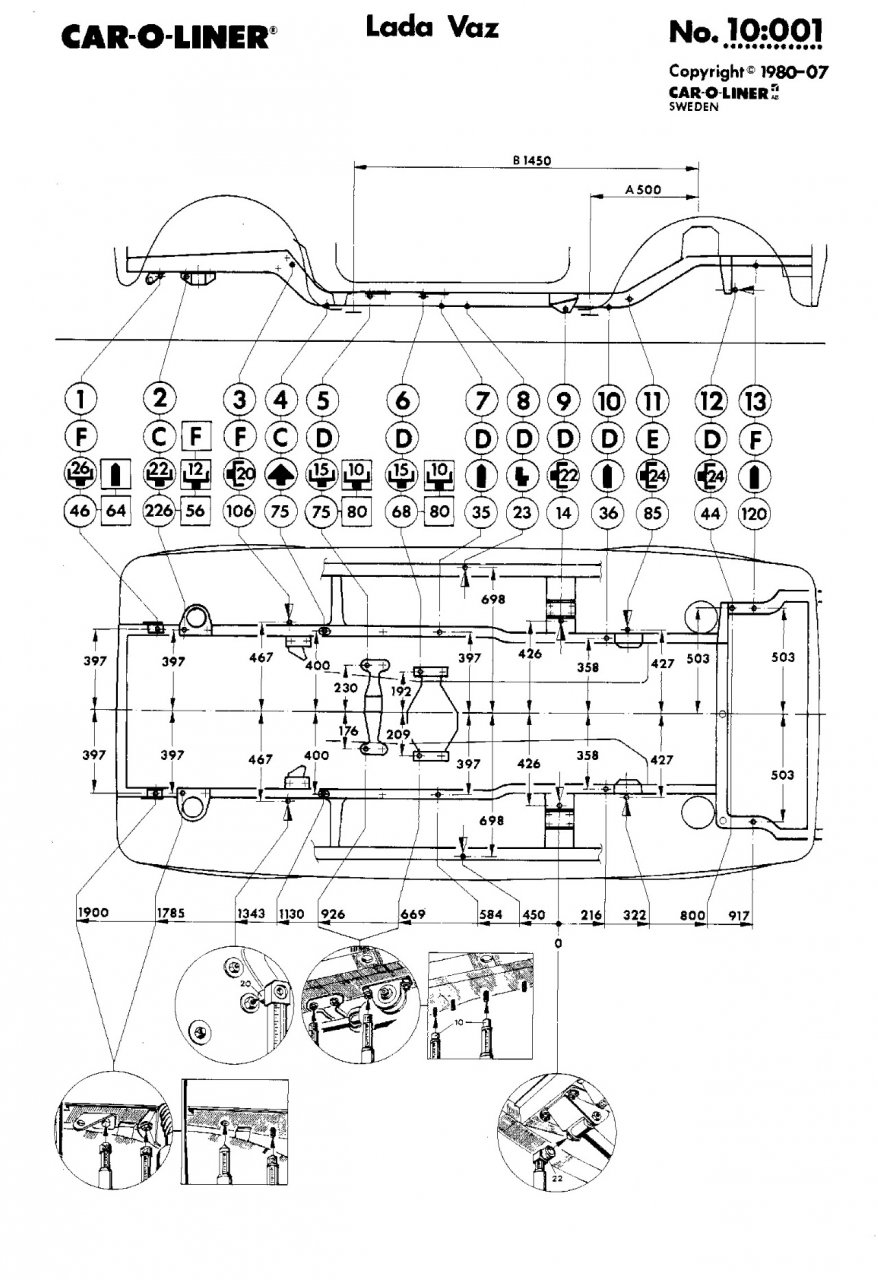

Большой плакат с контрольными точками, углами, градусами

Чтобы скачать файлы нужно авторизироваться на сайте

Размеры проёмов и зазоры сопрягаемых деталей кузова автомобиля модели ВАЗ-2121

Размеры проёмов и зазоры сопрягаемых деталей кузова автомобиля модели ВАЗ-2121

Точки крепления двигателя и подвесок на кузове автомобиля модели ВАЗ-2121

Точки крепления двигателя и подвесок на кузове автомобиля модели ВАЗ-2121

Точки крепления двигателя и подвесок на кузове 21214 и 2131

Точки крепления двигателя и подвесок на кузове 21214 и 2131

1 – крепление поперечины передней подвески; 2 – крепление стабилизатора поперечной устойчивости; 3 – крепление задней подвески силового агрегата; 4 – крепление раздаточной коробки; 5 – крепление нижних продольных штанг; 6 – крепление верхних продольных штанг; 7 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131

Точки крепления двигателя и подвесок на кузове 21214М, 2131М

Точки крепления двигателя и подвесок на кузове 21214М, 2131М

7 – крепление задних амортизаторов; 8 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131М

Размеры проемов и зазоры сопрягаемых деталей кузовов 2121,21213, 2131

Размеры проемов и зазоры сопрягаемых деталей кузовов 2121,21213, 2131

А	Б	В	Г	Д	Е
1112±5	1320±5	955±4	782±2	883±2	1710±6
Ж	3	И	К	Л	М
938±2	1420±4	575±2	1420±4	780±2	1395±5
Н	О	П	Р	С	Т
950±4	1250±5	1090±5	855±4	480±2	570±2

Точки крепления узлов и агрегатов к кузову и размеры между ними - ВАЗ-21213

0 - базовые линии; 1 - центр рулевого механизма; 2 - ось педалей тормоза и сцепления; 3 - ось вала рулевого колеса;4 - крепление амортизаторов задней подвески; 5 - ось задних колес; 6 - крепление передней трубы основного глушителя; 7 - заднее крепление основного глушителя; 8 - нижнее крепление радиатора; 9 - верхнее крепление радиатора; 10 - крепление поперечины передней подвески; 11 - центр дифференциала; 12 - центр колеса; 13 - крепление стабилизатора передней устойчивости; 14 - крепление задней подвески силового агрегата; 15 - крепление раздаточной коробки; 16 - крепление кронштейна рычага ручного тормоза; 17 - переднее крепление продольных штанг задней подвески: 18 - заднее крепление продольных штанг задней подвески: 19 - крепление амортизаторов задней подвески; 20 - крепление поперечной штанги задней подвески; 21 - переднее крепление основного глушителя; 22 - крепление выпускной трубы.

Сечения кузовных деталей

Сечения кузовных деталей

Зазоры двери, капота, двери замка с сопрягаемыми деталями (указано в мм.)

Зазоры двери, капота, двери замка с сопрягаемыми деталями (указано в мм.)

Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сбоку.

Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сбоку.

а - между дверью и передним крылом; б - между дверью и стойкой ветрового окна; в - между дверью и боковиной (под водосточным желобом); г - между дверью и боковиной (задним крылом); д - между дверью и порогом пола; е - между капотом и передним крылом; ж - между капотом и панелью ветрового окна; з - между дверью задка и боковиной; и - между дверью задка и панелью крыши; к - между дверью задка и панелью задка.

Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сверху.

Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сверху.

Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сзади.

Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сзади.

Координаты точек, определяющих правильное расположение агрегатов подвески и трансмиссии на кузове.

Координаты точек, определяющих правильное расположение агрегатов подвески и трансмиссии на кузове.

1 - поперечины передней подвески; 2 - стабилизатора поперечной устойчивости; 3 - силового агрегата; 4 - раздаточной коробки; 5 - нижних продольных тяг; 6 - верхних продольных тяг; 7 - поперечной штанги задней подвески.
