    Расшифровка кодов ошибок Lada 4x4 (ВАЗ 2121, 2131)

     30 апреля 2020  Лада.Онлайн    87 769    9

    Расшифровка кодов ошибок Lada 4x4 (ВАЗ 2121, 2131)

    Сигнализатор неисправностей (Check Engine) на автомобилях Lada 4x4 (ВАЗ 21214, 21314) находится в комбинации приборов. Включение сигнализатора сигнализирует водителю о том, что бортовая система диагностики обнаружила неисправность ЭСУД и дальнейшее движение автомобиля происходит в аварийном режиме. Для определения причины следует использовать диагностический прибор, при помощи которого можно считать коды ошибок и расшифровать их по представленной далее таблице.

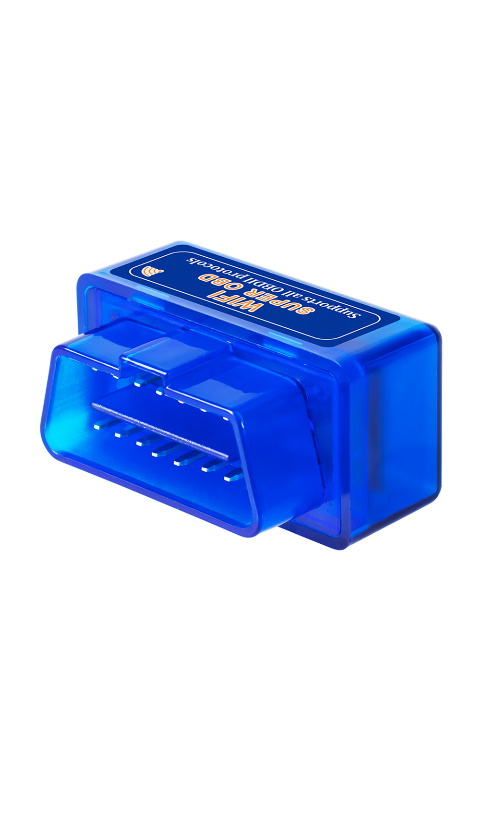

    elm327opendiag

    Для проведения работ по ремонту и техническому обслуживанию системы управления двигателем автомобиля следует использовать диагностический прибор. В сервисных центрах это может быть ДСТ, для самостоятельной диагностики подойдет OBD-II сканер ELM327 (цена около 200 рублей, см. в каталоге AliExpress) и смартфон с установленным ПО (например, OpenDiag), либо установленный в машине бортовой компьютер.

    Диагностические коды контроллера МЕ17.9.7:

    Код

    Описание

    P0030

    Нагреватель ДК до нейтрализатора, цепь неисправна

    P0031

    Нагреватель ДК до нейтрализатора, замыкание цепи управления на массу

    P0032

    Нагреватель ДК до нейтрализатора, замыкание цепи управления на бортовую сеть

    P0036

    Нагреватель ДК после нейтрализатора, цепь неисправна

    P0037

    Нагреватель ДК мосле нейтрализатора, замыкание цени управления на массу

    P0038

    Нагреватель ДК после нейтрализатора, замыкание цени управления на бортовую сеть

    P0101

    Цепь ДМРВ, выход сигнала из допустимого диапазона

    P0102

    Цепь датчика массового расхода воздуха, низкий уровень сигнала

    P0103

    Цепь датчика массового расхода воздуха, высокий уровень сигнала

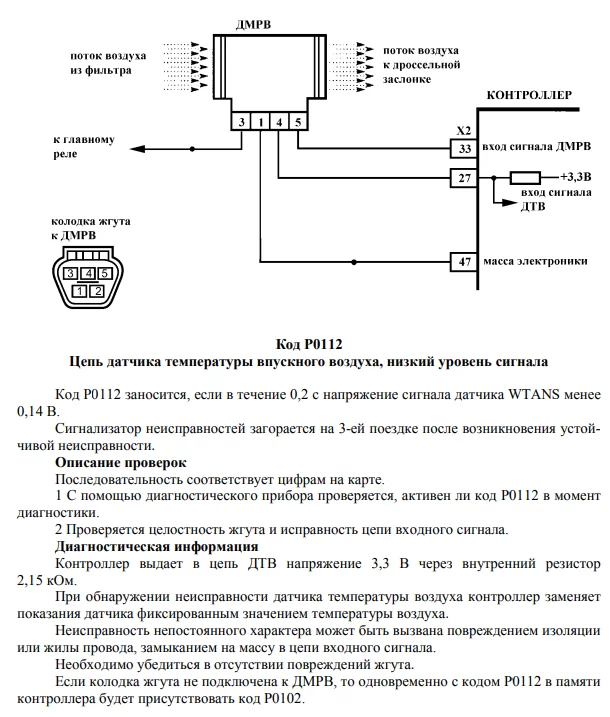

    P0112

    Цепь датчика температуры впускного воздуха, низкий уровень сигнала

    P0113

    Цепь датчика температуры впускного воздуха, высокий уровень сигнала

    P0116

    Цепь ДТОЖ, выход сигнала из допустимого диапазона

    P0117

    Цепь ДТОЖ, низкий уровень сигнала

    P0118

    Цепь ДТОЖ, высокий уровень сигнала

    P0122

    Цепь ДПДЗ А, низкий уровень сигнала

    P0123

    Цепь ДПДЗ А, высокий уровень сигнала

    P0130

    Датчик кислорода до нейтрализатора неисправен

    P0131

    Цепь ДК до нейтрализатора, низкий уровень выходного сигнала

    P0132

    Цепь ДК до нейтрализатора, высокий уровень выходного сигнала

    P0133

    Цепь ДК до нейтрализатора, медленный отклик на изменение состава смеси

    P0134

    Цепь датчика кислорода до нейтрализатора неактивна

    P0135

    Датчик кислорода до нейтрализатора, нагреватель неисправен

    P0136

    Датчик кислорода после нейтрализатора неисправен

    P0137

    Цепь ДК после нейтрализатора, низкий уровень сигнала

    P0138

    Цепь ДК после нейтрализатора, высокий уровень сигнала

    P0140

    Цепь датчика кислорода после нейтрализатора неактивна

    P0141

    Датчик кислорода после нейтрализатора, нагреватель неисправен

    P0171

    Система топливоподачи слишком бедная

    P0172

    Система топливоподачи слишком богатая

    P0201

    Форсунка цилиндра 1, цепь неисправна

    P0202

    Форсунка цилиндра 2, цепь неисправна

    P0203

    Форсунка цилиндра 3, цепь неисправна

    P0204

    Форсунка цилиндра 4, цепь неисправна

    P0217

    Температура двигателя выше допустимой

    P0222

    Цепь ДПДЗ В, низкий уровень сигнала

    P0223

    Цепь ДПДЗ В, высокий уровень сигнала

    P0261

    Форсунка цилиндра 1, замыкание цени управления на массу

    P0262

    Форсунка цилиндра 1, замыкание цепи управления на бортовую сеть

    P0264

    Форсунка цилиндра 2, замыкание цени управления на массу

    P0265

    Форсунка цилиндра 2, замыкание цепи управления на бортовую сеть

    P0267

    Форсунка цилиндра 3, замыкание цепи управления на массу

    P0268

    Форсунка цилиндра 3, замыкание цепи управления на бортовую сеть

    P0270

    Форсунка цилиндра 4, замыкание цепи управления на массу

    P0271

    Форсунка цилиндра 4, замыкание цепи управления на бортовую сеть

    P0300

    Обнаружены случайные/множественные пропуски воспламенения

    P0301

    Цилиндр 1, обнаружены пропуски воспламенения

    P0302

    Цилиндр 2, обнаружены пропуски воспламенения

    P0303

    Цилиндр 3, обнаружены пропуски воспламенения

    P0304

    Цилиндр 4, обнаружены пропуски воспламенения

    P0327

    Цепь датчика детонации, низкий уровень сигнала

    P0335

    Цепь датчика положения коленчатого вала неисправна

    P0340

    Датчик фаз неисправен

    P0351

    Катушка зажигания цилиндра 1 (1-4), обрыв цепи управления

    P0352

    Катушка зажигания цилиндра 2 (2-3), обрыв цепи управления

    P0353

    Катушка зажигания цилиндра 3, обрыв цени управления

    P0354

    Катушка зажигания цилиндра 4, обрыв цени управления

    P0363

    Обнаружены пропуски воспламенения, отключена топливоподача в неработающих цилиндрах

    P0422

    Эффективность нейтрализатора ниже порога

    P0441

    Система улавливания паров бензина, неверный расход воздуха через КПА

    P0444

    Клапан продувки адсорбера, обрыв цепи управления

    P0458

    Клапан продувки адсорбера, замыкание цепи управления на массу

    P0459

    Клапан продувки адсорбера, замыкание цепи управления на бортовую сеть

    P0480

    Реле вентилятора 1, обрыв цепи управления

    P0481

    Реле вентилятора 2, обрыв цепи управления

    P0485

    Напряжение питания вентилятора, выход за пределы допустимого диапазона

    P0500

    Датчик скорости автомобиля неисправен

    P0501

    Датчик скорости автомобиля, выход сигнала из допустимого диапазона

    P0504

    Выключатели "А/В" педали тормоза, рассогласование сигналов

    P0560

    Напряжение бортовой сети автомобиля

    P0561

    Напряжение бортовой сети нестабильно

    P0562

    Напряжение бортовой сети, низкий уровень

    P0563

    Напряжение бортовой сети, высокий уровень

    P0606

    Контроллер СУД, неисправность АЦП

    P0615

    Доп. реле стартера, обрыв цепи управления

    P0616

    Доп. реле стартера, замыкание цепи управления на массу

    P0617

    Дои. реле стартера, замыкание цепи управления на бортовую сеть

    P0627

    Реле бензонасоса, обрыв цепи управления

    P0628

    Реле бензонасоса, замыкание цепи управления на массу

    P0629

    Реле бензонасоса, замыкание цепи управления на бортовую сеть

    P0645

    Реле муфты компрессора кондиционера, обрыв цепи управления

    P0646

    Реле муфты компрессора кондиционера, замыкание цепи управления на массу

    P0647

    Реле муфты компрессора кондиционера, замыкание цепи управления на бортовую сеть

    P0691

    Реле вентилятора 1, замыкание цепи управления на массу

    P0692

    Реле вентилятора 1, замыкание цепи управления на бортовую сеть

    P0693

    Реле вентилятора 2, замыкание цепи управления на массу

    P0694

    Реле вентилятора 2, замыкание цепи управления на бортовую сеть

    P0830

    Выключатель педали сцепления, цепь неисправна

    P1335

    Мониторинг управления приводом дроссельной заслонки, положение дроссельной заслонки вне допустимого диапазона

    P1336

    Мониторинг управления приводом дроссельной заслонки, рассогласование сигналов датчиков "А” / "В" положения дроссельной заслонки

    P1388

    Мониторинг управления приводом дроссельной заслонки, рассогласование сигналов датчиков "А” / "В" положения педали акселератора

    P1389

    Мониторинг управления приводом дроссельной заслонки, обороты двигателя вне допустимого диапазона

    P1390

    Мониторинг управления приводом дроссельной заслонки, некорректная реакция на неисправность в системе

    P1391

    Мониторинг управления приводом дроссельной заслонки, отсутствует реакция на неисправность в системе

    P1545

    Привод дроссельной заслонки, положение заслонки вне допустимого диапазона

    P1558

    Привод дроссельной заслонки, возвратная пружина неисправна

    P1559

    Привод дроссельной заслонки, положение заслонки в состоянии покоя вне допустимого диапазона

    P1564

    Система управления приводом дроссельной заслонки, адаптация положения нуля заслонки прервана в связи с пониженным напряжением бортсети

    P1570

    Иммобилизатор, цепь неисправна

    P1578

    Система управления приводом дроссельной заслонки, величина адаптации положения нуля вне допустимого диапазона

    P1579

    Система управления приводом дроссельной заслонки, адаптация положения нуля заслонки прервана в связи с внешними условиями

    P1602

    Контроллер СУД, пропадание напряжения питания

    P1603

    Мониторинг управления приводом дроссельной заслонки, неисправность модуля мониторинга

    P2100

    Электропривод дроссельной заслонки, обрыв цепи управления

    P2101

    Электропривод дроссельной заслонки, цепь управления неисправна

    P2122

    Цепь датчика положения педали А, низкий уровень сигнала

    P2123

    Цепь датчика положения педали А, высокий уровень сигнала

    P2127

    Цепь датчика положения педали В, низкий уровень сигнала

    P2128

    Цепь датчика положения педали В, высокий уровень сигнала

    P2135

    Датчики "А" / "В" положения дроссельной заслонки, рассогласование сигналов

    P2138

    Датчики "А" / "В" положения педали акселератора, рассогласование сигналов

    P2176

    Система управления приводом дроссельной заслонки, адаптация положения нуля заслонки не выполнена

    P2187

    Система топливоподачи слишком бедная на холостом ходу

    P2188

    Система топливоподачи слишком богатая на холостом ходу

    P2301

    Катушка зажигания цилиндра 1 (1-4), замыкание цепи управления на бортовую сеть

    P2304

    Катушка зажигания цилиндра 2 (2-3), замыкание цепи управления на бортовую сеть

    P2307

    Катушка зажигания цилиндра 3, замыкание цепи управления на бортовую сеть

    P2310

    Катушка зажигания цилиндра 4, замыкание цепи управления на бортовую сеть

    Более подробно по каждому коду неисправности вариатора спрашивайте в комментариях, постараемся вам ответить более подробно.

    Ошибка P1602

    Р1602 (контроллер СУД, пропадание напряжения питания) - одна из наиболее частых ошибок на ВАЗ.

    Код Р1602 заносится, если:

    • зажигание включено;
    • контроллер обнаружил пропадание напряжения питания.

    При возникновении этого кода сигнализатор неисправностей не загорается.

    Описание проверок

    Последовательность соответствует цифрам на карте.

    1. Сбросить код.
    2. Проверить силовые цепи и главное реле (см. блок схему ниже).
    3. Если цепи исправны, заменить контроллер.

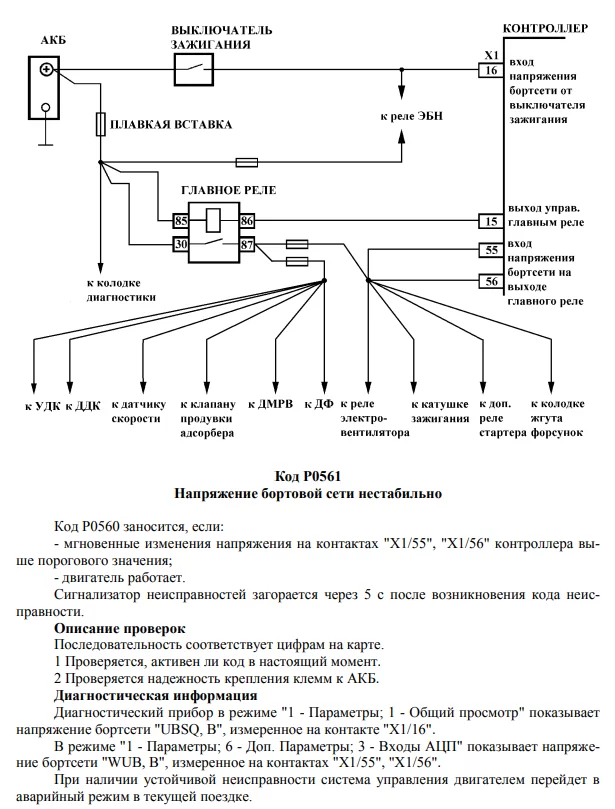

    Проверить силовые цепи и главное реле

    Диагностическая информация

    В случае замены контроллера необходимо выполнить процедуру адаптации нуля дроссельной заслонки и процедуру адаптации функции диагностики пропусков воспламенения.

    А с какими ошибками на ВАЗ 2121, 2131 сталкивались вы? Другую справочную информацию по Lada 4x4 вы найдете тут.

    Ключевые слова: ЭСУД 4х4 | двигатель 4х4 | бортовой компьютер 4x4

    Поделиться в социальных сетях:

    Как вы выполняете диагностику ЭСУД своего автомобиля?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
    1. P0561
      Напряжение бортовой сети нестабильно

      Заменил штатный генератор 80 А на старвольт 140 А и все ремни, наверное из-за ремня, визжит новый ремень, надо подтянуть.

      Нравится +1 Не нравится
      Жалоба
    2. Кто нить знает что делать с ошибкой 1388 фигня с дросельной заслонкой как холода настали бак заправил и начилось то газ жмёшь нету вообще реакции то обороты не сбрасывает после прогрева в основном на холодную как прогрешешь вроде норм ездиет машина нива 4*4
      Нравится -1 Не нравится
      Жалоба

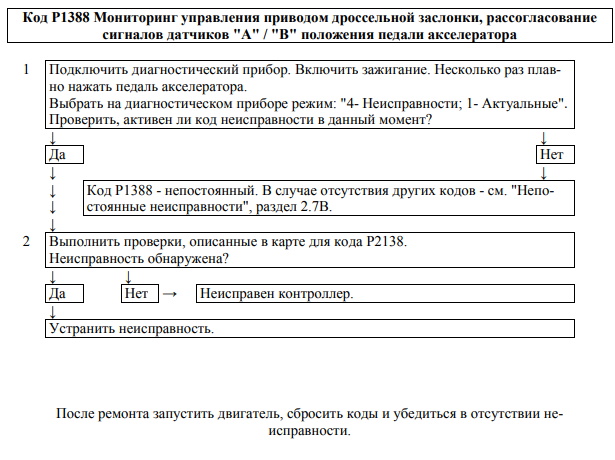

      1. Код Р1388 Мониторинг управления приводом дроссельной заслонки, рассогласование сигналов датчиков "А"/"В" положения педали акселератора

        Код Р1388 заносится, если:
        - зажигание включено;
        - сигнал датчика положения педали акселератора А (UPWG1ROH) и удвоенный сигнал датчика положения педали акселератора В (2 × UPWG2ROH) отличаются на величину порога в течение 0,5 с.
        Сигнализатор неисправностей загорается через 5 c после возникновения кода неисправности.

        Описание проверок
        Последовательность соответствует цифрам на карте.
        1 С помощью диагностического прибора проверяется, активен ли код Р1388 в момент диагностики.
        2 Выполняется проверка в соответствии с картой для кода Р2138.

        Диагностическая информация
        При обнаружении рассогласования сигналов ДППА А и ДППА В, система управления двигателем будет работать в аварийном режиме до конца текущей поездки:
        - обесточивание электропривода дроссельной заслонки и ограничение оборотов двигателя (2500 об/мин).
        Диагностический прибор в режиме "1 - Параметры; 6 - Доп. Параметры; 3 - Входы АЦП" показывает сигналы ДППА А (UPWG1ROH) и ДППА В (UPWG2ROH) в вольтах.
        Сигналы ДППА А и ДППА В увеличиваются пропорционально нажатию педали акселератора. При любом положении педали акселератора сигнал ДППА А должен быть в два раза больше сигнала ДППА В.
        При отпущенной педали акселератора сигнал ДППА А должен находится в диапазоне 0,31…0,56 В, сигнал ДППА В должен находится в диапазоне 0,15…0,28 В.
        Для расчета положения педали акселератора, выраженного в процентах (WPED), используется минимальный сигнал из UPWG1ROH и 2 × UPWG2ROH.
        При каждом включении зажигания, контроллер определяет нулевое положение педали акселератора. Положение 100 % достигается при напряжении 1,52 В / 0,76 В с датчика ДППА А / ДППА В.
        Жалоба
    3. Гость Евгений
      Гость Евгений
      31 октября 2020 11:21
      Собираю ниву для себя старенькую на карбюраторе, с попавшей в дтп нивы снял все полностью что связано с инжектором от релюх и проводки до бака с бензонасосом и адсорбером. Вопрос в следующем, при попытке завести только крутит стартер, бензонасос молчит, искры нет,форсунки не открываются, датчики положения коленвала менял, бестолку, мозги от аналогичной машины ставил, бестолку, мозги от моей в другой машине работают, по ошибкам вылезли все датчики, по бензонасосу, и ошибке напряжения. Подскажите что может быть?
      Нравится +2 Не нравится
      Жалоба
    4. Гость Борис
      Гость Борис
      30 апреля 2020 09:44
      Как я писал в теме "предохранители", у меня на авто ошибка 1602 и за ней "дроссельные" выскакивают раз в неделю, причём всегда (может просто стечение обстоятельств) при движении по ровной дороге. Из описанного вами в этой статье, понятно почему в сервисе сказали: всё нормально. Не хотят менять контроллер... Ну что ж, придется ждать снова загорания "чек", записываться в сервис. Какое то время ездить так и в сервисе уже "тыкать носом" в вашу статью сервисменов. Т к самому, пока машина на гарантии, эти манипуляции по ошибке 1602 производить накладно.
      Нравится +1 Не нравится
      Жалоба
      1. Гость Борис
        Гость Борис
        30 апреля 2020 10:12
        Единственное что могу сделать сам, поменять главное реле. Какой каталожный номер или марка этого реле? Что бы заказать-купить
        Нравится -1 Не нравится
        Жалоба
      2. Гость Борис
        Гость Борис
        30 апреля 2020 12:51
        Спасибо.
        Нравится -1 Не нравится
        Жалоба
      3. Гость Борис
        Гость Борис
        30 апреля 2020 13:50
        Сейчас реле, в новом блоке, стоят как на Гранте, Калине. Да и ЭБУ придется определять путем снятия обшивки.
        Нравится 0 Не нравится
