Распиновка ММС LADA EnjoY Evo для Lada Iskra

18 декабря 2025 Лада.Онлайн 220 0

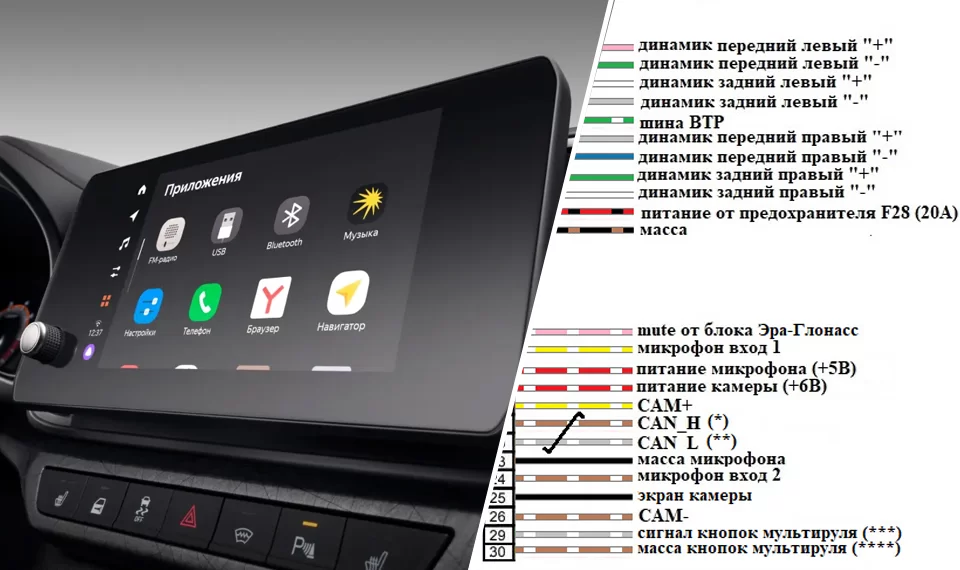

Семейство Lada Iskra оснащается новой мультимедийной системой LADA EnjoY Evo 8''. Это многофункциональное головное устройство, которое управляет множеством функций и является одним из центров цифровой системы автомобиля. Распиновка разъемов ММС поможет определить причину неисправности или пригодится при дооснащении машины новыми опциями, например, при установке камеры заднего вида.

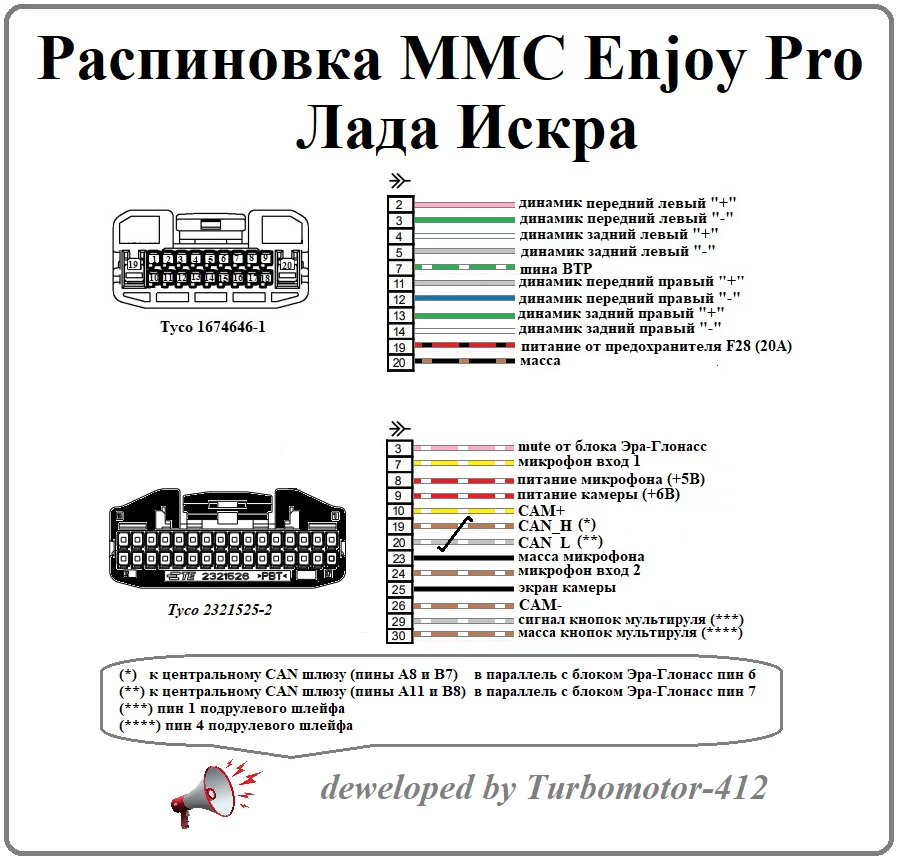

Схемой распиновки поделился Turbomotor-412 на своей странице drive2.

Разъем Tyco 1674646-1:

2 — динамик передний левый «+»
3 — динамик передний левый «-"
4 — динамик задний левый «+»
5 — динамик задний левый «-"
7 — шина ВТР
11 — динамик передний правый «+"
12 — динамик передний правый «-"
13 — динамик задний правый «+"
14 — динамик задний правый «-"
19 — питание от предохранителя F28 (20А)
20 — масса

Разъем Tyco 2321525-2:

3 — mute от блока Эра-Глонасс
7 — микрофон вход 1
8 — питание микрофона (+5В)
9 — питание камеры (+6В)
10 — САМ+
19 — CAN_H (*)
20 — CAN L (**)
23 — масса микрофона
24 — микрофон вход 2
25 — экран камеры
26 — САМ -
29 — сигнал кнопок мультируля (***)
30 — масса кнопок мультируля (****)

(*) к центральному CAN шлюзу (пины А8 и В7) в параллель с блоком Эра-Глонасс пин 6
(**) к центральному CAN шлюзу (пины А11 и В8) в параллель с блоком Эра-Глонасс пин 7
(***) пин 1 подрулевого шлейфа
(****) пин 4 подрулевого шлейфа
