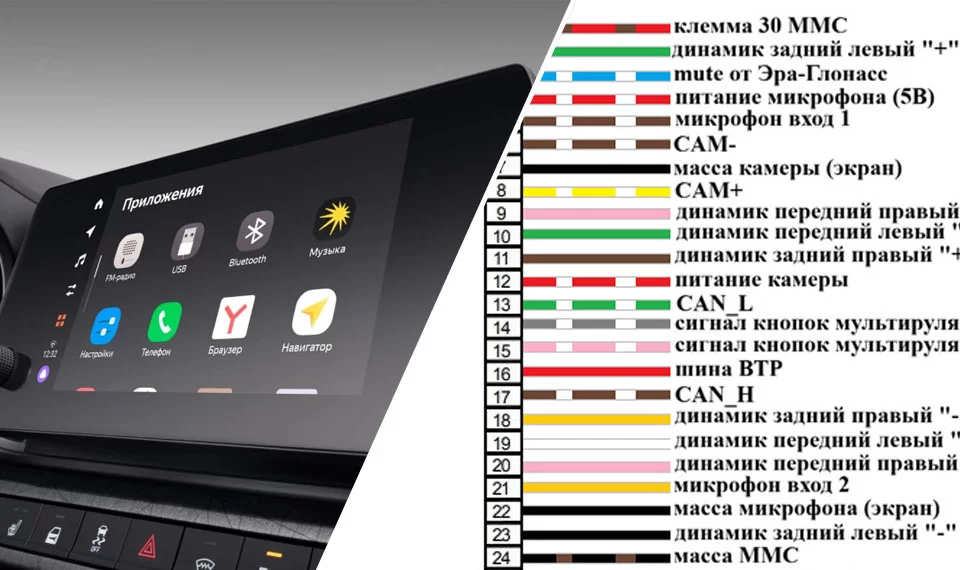

Схема распиновки жгута ММС (мультимедии) Lada Iskra

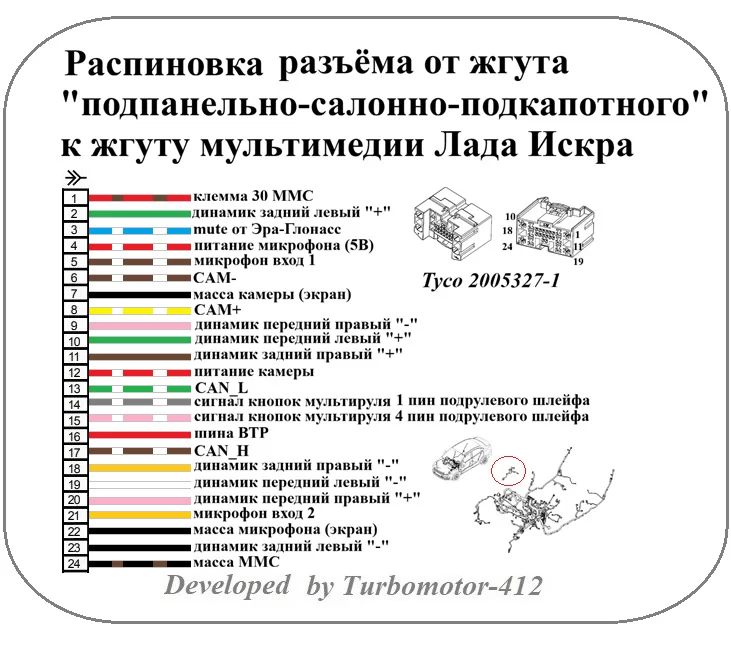

Семейство Lada Iskra получила оригинальную мультимедийную систему (ММС) 8'' EnjoY Evo, в которые интегрированы сервисы Яндекса. Вместе с этим эксперты (Turbomotor-412) продолжают выкладывать электросхемы этого автомобиля. В этот раз была выложена схема распиновка разъёма от подторпедного жгута к жгуту мультимедии Lada Iskra.

Разъем Tyco 2005327-1:

1. клемма 30 ММС
2. динамик задний левый «+»
3. mute от Эра-Глонасс
4. питание микрофона (5В)
5. микрофон вход 1
6. CAM-
7. масса камеры (экран)
8. САМ+
9. динамик передний правый «-»
10. динамик передний левый «+»
11. динамик задний правый «+»
12. питание камеры
13. CAN_L
14. сигнал кнопок мультируля 1 пин подрулевого шлейфа
15. сигнал кнопок мультирули 4 нин подрулевого шлейфа
16. шина ВТР
17. CAN_H
18. динамик задний правый «-»
19. динамик передний левый «-»
20. динамик передний правый «+»
21. микрофон вход 2
22. масса микрофона (экран)
23. динамик задний левый «-»
24. масса ММС
