    Особенности эксплуатации Lada Largus CNG и Lada Vesta CNG

     07 апрель 2019  LadaOnline    680    0

    Особенности эксплуатации Lada Largus CNG

    LADA Largus CNG и LADA Vesta CNG - являются двухтопливными автомобилями, способными передвигаться как на бензине, так и компримированном природном газе метане. Использование метана позволяет в три раза сократить затраты на топливо, повышает ресурс мотора и экологичность автомобиля. А вы знакомы с с особенностями конструкции и органами управления этоих автомобилей?

    Автомобиль предназначен для эксплуатации на сжатом природном газе (метане), давлением до 20 МПа (200 кгс/см2) или бензине с октановым числом не менее 92, рекомендованное топливо АИ‑95.

    Схема соединений элементов газобаллонного оборудования в автомобиле LADA Vesta CNG

    Схема соединений элементов газобаллонного оборудования в автомобиле LADA Vesta CNG

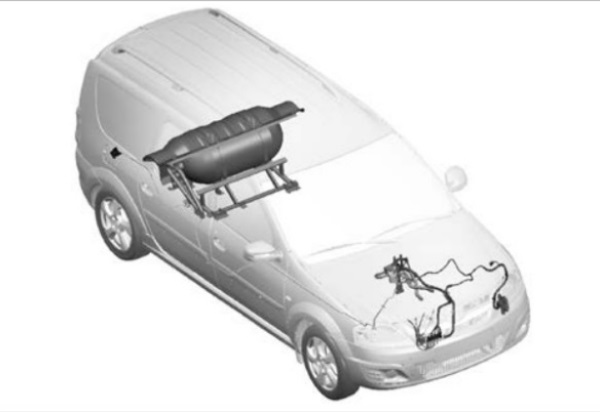

    Схема соединений элементов газобаллонного оборудования в автомобиле LADA Largus CNG

    Схема соединений элементов газобаллонного оборудования в автомобиле LADA Largus CNG

    Автомобиль оснащен ГБО (газобаллонным оборудованием) с электронной системой управления подачи газа, обеспечивающей работу двигателя на компримированном природном газе (КПГ или CNG). Ездовые характеристики (динамика, эластичность) автомобиля на КПГ ниже аналогичных на бензине, поэтому движение с прицепом, движение в сложных дорожных условиях (пересеченная местность, подъемы, обгоны) рекомендуется осуществлять на бензине.

    Lada Vesta CNGLada Largus CNG

    Основным компонентом КПГ является метан. Метан является полноценным и безопасным газомоторным топливом. Подача необходимого количества газа к каждому цилиндру двигателя осуществляется через отдельную форсунку (впрыск во впускную трубу). При полной заправке баллона КПГ находится в системе под рабочим давлением до 20 МПа. Согласно классификации горючих веществ по степени чувствительности, метан относится к наиболее безопасному 4 классу топлива. Метан в 2 раза легче воздуха, что следует учитывать при хранении и эксплуатации автомобиля.

    Внимание! Техническое обслуживание и ремонт ГБО должны производиться только на специализированном аттестованном предприятии специалистами, которые прошли обучение и имеют удостоверение установленного образца.

    Принцип работы газового оборудования

    Управление работой газового оборудования (электромагнитные клапана на баллоне и редукторе, электромагнитные форсунки) осуществляется дополнительным электронным блоком управления (ЭБУ) газовой системы питания. При этом учитывается информация от ЭБУ двигателя на бензине, датчиков температуры и давления газа.

    Выключатель вида топлива

    Выключатель вида топлива A с индикатором уровня давления состоит из одного трехцветного и четырех зеленых светодиодов. Трехцветный индикатор отображает режим питания двигателя газом или бензином. Четыре светодиода указывают на уровень давления газа.

    Выключатель вида топлива

    Обозначения индикации выключателя вида топлива:
    B – красный индикатор «бензин»;
    C – зеленый индикатор «газ»;
    B, C – оранжевый индикатор «перехода» или «ошибки»;
    D – индикация уровня газа в баллоне.

    При работе системы в режиме питания двигателя бензином – в верхней части выключателя загорается индикатор В красного цвета, а все четыре светодиода уровня давления D выключены.

    Переход с бензина на газ происходит только при нажатом выключателе вида топлива. Индикатор B из красного переключается на постоянно горящий индикатор С зеленого цвета. Уровень давления газа в системе отображается количеством включенных индикаторов D.

    При режиме питания двигателя на КПГ на выключателе вида топлива с зеленым индикатором С загораются четыре светодиода, отображающие уровень давления КПГ в системе (один включенный светодиод соответствует давлению 5 МПа, два светодиода – соответственно 10 МПа и т.д.). Мигающий зеленый светодиод сигнализирует о давлении в системе меньше 2 МПа.

    При обнаружении неисправности в ГБО, во время работы двигателя на КПГ, система автоматически переключится обратно на бензин, при этом индикатор В будет мигать красным цветом. Мигание индикатора отключится только тогда, когда водитель нажмет на выключатель, чтобы изменить запрос работы двигателя с КПГ на бензин.

    Потеря связи между дополнительным ЭБУ и выключателем вида топлива идентифицируется одновременным миганием индикатора В–С оранжевого цвета и двух центральных светодиодов D зеленого цвета. В этой ситуации выключатель вида топлива больше не работает, а ЭБУ газовой системы питания использует последний режим топлива, выбранный водителем до потери связи.

    Заправка газа

    Заправка КПГ осуществляется через заправочное устройство, установленное в лючке горловины топливного бака. Заправочное устройство на автомобиле снабжено штуцером европейского стандарта. КПГ хранится в баллоне, установленным за спинкой заднего сиденья. КПГ подается из баллона через расходный вентиль и под давлением транспортируется по трубкам высокого давления в редуктор.

    Заправка газа

    Заправочное устройство включает в себя обратный клапани относится к неремонтируемым и необслуживаемым изделиям.

    Меры предосторожности при эксплуатации

    Метан – бесцветный в нормальных условиях газ, не имеет запаха, малорастворим в воде, легче воздуха. Накапливаясь в закрытом помещении, метан взрывоопасен. Категорически запрещается хранить автомобиль с неисправным ГБО в закрытом помещении, производить
    выпуск газа из баллона и системы в закрытом помещении.

    Основным требованием техники безопасности при эксплуатации автомобиля на КПГ (CNG) является регулярная проверка герметичности ГБО и немедленное устранение причин, вызывающих утечки. Значительные утечки газа обнаруживаются на слух или по обмерзанию соединений, пропускающих газ.

    Внимание! Попадая в воздух в виде струи под большим давлением, метан может нанести травмы кожным покровам и органам зрения, а также привести к обморожению участков тела.

    Небольшие утечки обнаруживаются с помощью мыльного раствора, при смачивании соединений мыльной пеной или на оборудовании, обеспечивающем проверку герметичности по падению давления газа в системе или при проверке специальным газом на оборудовании с датчиками утечки этого газа.

    Внимание! Категорически запрещается самостоятельно устранять неисправности или осуществлять любой ремонт ГБО. Ремонт ГБО производится только в специализированных предприятиях после выработки газа из системы, при закрытом вентиле на баллоне.

    В случае обнаружения утечки газа

    В случае обнаружения утечки газа необходимо заглушить двигатель, выключить все электроприборы, не курить и перекрыть подачу газа с помощью расходного вентиля баллона. Доступ к расходному вентилю баллона можно осуществить откинув спинку заднего сиденья. Если утечка газа при закрытии баллона ликвидирована, необходимо переключить систему на бензин и продолжить движение. В случае появления неисправности в работе Вашего автомобиля, не связанной с утечкой в ГБО, убедитесь, что вентиль баллона полностью открыт, выключатель вида топлива находится в положении «газ». Если неполадки в работе ГБО не исчезли, обратитесь к дилеру.

    Запуск двигателя, переключение питания двигателя

    Заправка газаПеред эксплуатацией автомобиля на КПГ удостоверьтесь, что расходный вентиль баллона КПГ (см. рис.) открыт полностью. Для открытия вентиля баллона необходимо повернуть флажок вентиля назад (в сторону двери багажника) до упора, для закрытия баллона флажок вентиля необходимо повернуть вперед по ходу движения автомобиля.

    Запуск двигателя на КПГ. Установите выключатель вида топлива в положение «газ», заведите двигатель в соответствии с требованиями производителя автомобиля, указанными в руководстве по эксплуатации автомобиля.

    Предупреждение! Запуск двигателя происходит всегда на бензине. После достижения необходимых параметров работы двигателя система автоматически переключится на газ. Для обеспечения запуска двигателя необходимо следить за уровнем бензина в топливном баке.

    Во время переключения системы на газ происходит срабатывание электромагнитных клапанов баллона и редуктора давления, что сопровождается характерными щелчками и не является признаком неисправности.

    Переключение работы двигателя с газа на бензин. Однократно нажмите на выключатель вида топлива А (здесь и далее A, B, C, D, см. раздел «Выключатель вида топлива») – переход на бензин произойдет автоматически.

    Автоматическое переключение на бензин. Системы впрыска газа определяют давление газа на входе в редуктор, и если оно недостаточно, то происходит автоматический переход на бензин. Индикатор С мигает. Чтобы отключить сигнал, необходимо однократно нажать на выключатель вида топлива.

    Переключение работы двигателя с бензина на газ. Однократно нажмите выключатель вида топлива А, после достижения установленных оборотов и температуры система автоматически переключается на газ («C» горит).

    Выключение зажигания автомобиля. Когда водитель выключает зажигание автомобиля, дополнительный ЭБУ газовой системы сохраняет состояние выбора топлива (газ или бензин) для того, чтобы восстановить тот же статус, при следующем включении.

    Предупреждение! Останавливать двигатель следует выключением зажигания. При длительных перерывах в работе двигателя рекомендуется закрывать вентиль на баллоне.

    Фактический расход топлива

    При эксплуатации автомобиля на природном газе показания расхода топлива в бортовом компьютере не учитывают используемый вид топлива. Указатель уровня топлива на комбинации приборов показывает только уровень бензина.

    Объем природного газа отображается на выключателе вида топлива количеством горящих светодиодов.

    Более подробно ознакомиться с конструкцией автомобилей LADA CNG вы можете из этого руководства по эксплуатации:

    Чтобы скачать файлы нужно авторизироваться на сайте

    Чтобы скачать файлы нужно авторизироваться на сайте
