Где на Лада Ларгус находится разъем диагностики (OBD-II)

19 января 2016 Лада.Онлайн 122 164 6

Все ошибки систем автомобиля, которые могут появляться в ходе его эксплуатации, сохраняются в электронном блоке управления двигателем (ЭБУ). При этом на панели приборов загорается индикатор «Check Engine». Зная, где на Ларгусе находится диагностический разъем, можно считывать эти ошибки из памяти ЭБУ, что позволит точно и быстро определить неисправность.

Где на Лада Ларгус находится разъем диагностики (OBD-II)

На Лада Ларгус диагностический разъем находится внутри бардачка на задней его стенке и закрыт защитным колпачком. Тип разъема - OBD-II (16-ти контактный в форме трапеции), схема разъема представлена на фото:

схема, распиновка OBD II Ларгус

4 - Заземление кузова
5 - Сигнальное заземление
6 - Линия CAN-High, J-2284
7 - К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
9 - SCS (Service Check System) - Вывод для считывания медленных кодов самодиагностики
12 - Вывод для программирования
13 - Input/Output for VTM-4 and immobilizer control
14 - Линия CAN-Low, J-2284
15 - L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 - Питание +12В от АКБ

Все ошибки в ЭБУ хранятся в виде кодов, которые можно расшифровать без помощи специалистов, например, используя бортовой компьютер или адаптер ELM327 и ПО Torque Pro.

Напомним, на Лада Ларгус есть штатный бортовой компьютер, но его функциональные возможности устраивают не всех владельцев.

Ключевые слова: панель приборов лада ларгус | бортовой компьютер лада ларгус | двигатель лада ларгус | ЭСУД Лада Ларгус

Поделиться в социальных сетях:

👍

toxinbabay
1 сентября 2018 15:59

Сергей,
К сожалению данные адаптеры выпускаются кем не попадя и как не попадя. Мало того, у одного и того же продавца могут быть адаптеры одного внешнего вида, но на разных микросхемах и с разным функционалом. Так что... лотерея!

+1
Лада.Онлайн
21 июня 2017 06:30

Сергей, задайте этот вопрос производителю этого сканера.
Сергей
20 июня 2017 21:58

как я понял он не видит машину из за отсутствия нужного протокола. можно ли залить в него то что нужно?

+2
Лада.Онлайн
6 мая 2017 10:33

Александр, этот сканер не подходит ни к одной ладе:

об этом свидетельствуют многочисленные отзывы в интернете
Александр
5 мая 2017 14:29

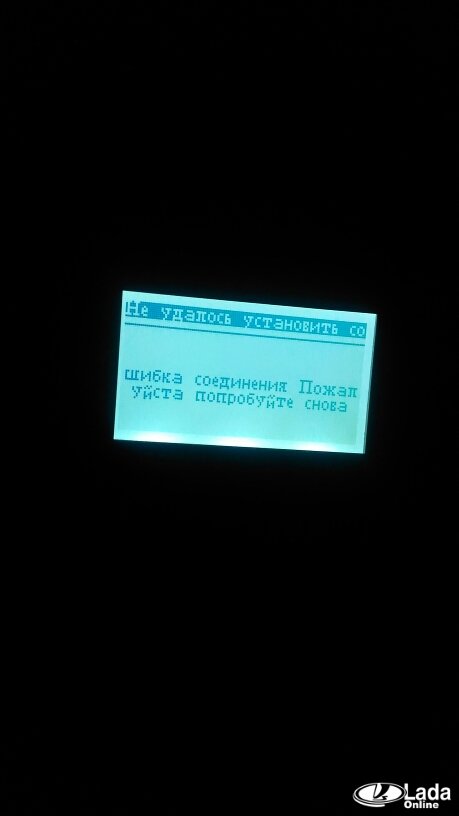

Ребята подскажите вот купил на алиекспрессе сканер Ancel ad 310. При подключении все заработало я про табло при нажатии на диагностику начинает проверку и все пишит что соединения нету это при включеном зажигании. Хотя в коментах покупатель писал что подходит на ларгус мож я че нетак делаю.
