Как заменить масло и фильтры в вариаторе Nissan Jatco своими руками

Автоматическая бесступенчатая трансмиссия Jatco (вариатор или CVT) в настоящее время устанавливается на семейство автомобилей Lada Vesta и XRAY. Он же устанавливается на некоторых моделях Nissan, Renault, Mitsubishi, Suzuki, Chevrolet. В ходе эксплуатации автомобиля следует периодически менять масло в трансмиссии. Как это сделать самостоятельно рассказывается в технологической инструкции.

В инструкции рассказывается, как выполнить частичную замену масла в вариаторе:

1. Слить масло.
2. Снять поддон, чистка магнитов.
3. Замена фильтра грубой очистки.
4. Замена фильтра тонкой очистки.
5. Залить новое масло.

Производитель пишет, что применяемое в вариаторе масло не требует сервисных замен, так как его высокие эксплуатационные характеристики обеспечивают нормальную работу вариатора в течение всего установленного срока службы автомобиля. Однако эксперты рекомендуют менять масло в вариаторе каждые 40 тыс.км. пробега.

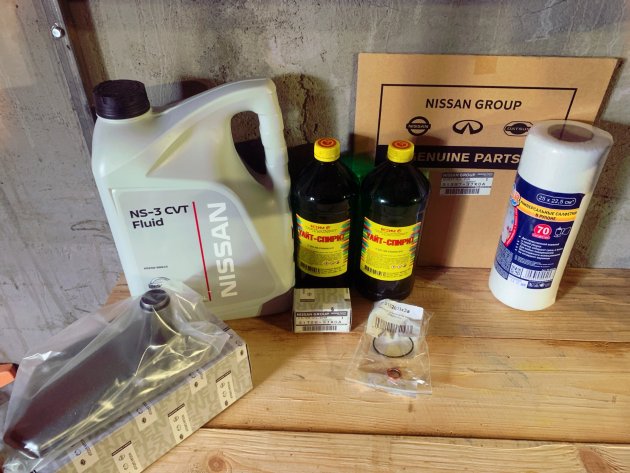

Потребуется:

• фильтры, масло, прокладки (см. артикулы)

Внимание. На данном типе вариатора применяется трансмиссионное масло ELFMATIC CVT (см. какое масло выбрать для вариатора).

Внимание. При доливке или замене масла, ремонте и любых других действиях с КП предотвратить попадание внутрь КП грязи и других инородных частиц. Протирку внутренних деталей (щуп, посадочные места сальников приводов, шестерни и валы при ремонте КП и т.д.) при необходимости выполнять только безворсовой бумагой. Ворс и частички грязи могут засорить дроссельные отверстия системы управляющих клапанов и привести к нарушению алгоритма работы КП или ее полному отказу.

Внимание! Повторное использование масла не допускается. Коробку передач допускается заправлять только новым маслом.

Полный объем трансмиссионного масла в КП – 6,9 л.

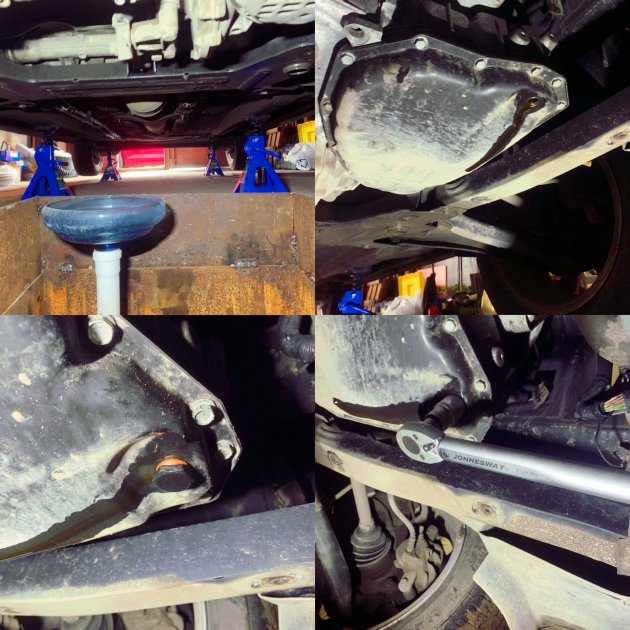

Как слить масло с вариатора

 1. Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

 2. Отсоединить клемму провода "массы" от АКБ.

 3. Поднять автомобиль на высоту, удобную для выполнения работ Отвернуть сливную пробку 2, рисунок 4-4, и слить масло из коробки передач (ключ кольцевой 19, ключ шестигранный 5, установка типа 24164 ф. "ALFA" (Италия) для сбора отработанного масла).

Объем сливаемого масла – 2,6 л.

 4. Установить на сливную пробку новое уплотнительное кольцо и завернуть пробку на место. Момент затяжки пробки 35 Н.м (3,5 кгс.м) (головка сменная 19, вороток, ключ моментный).

Рисунок 4-4 – Замена масла: 1 – поддон КП; 2 – сливная пробка

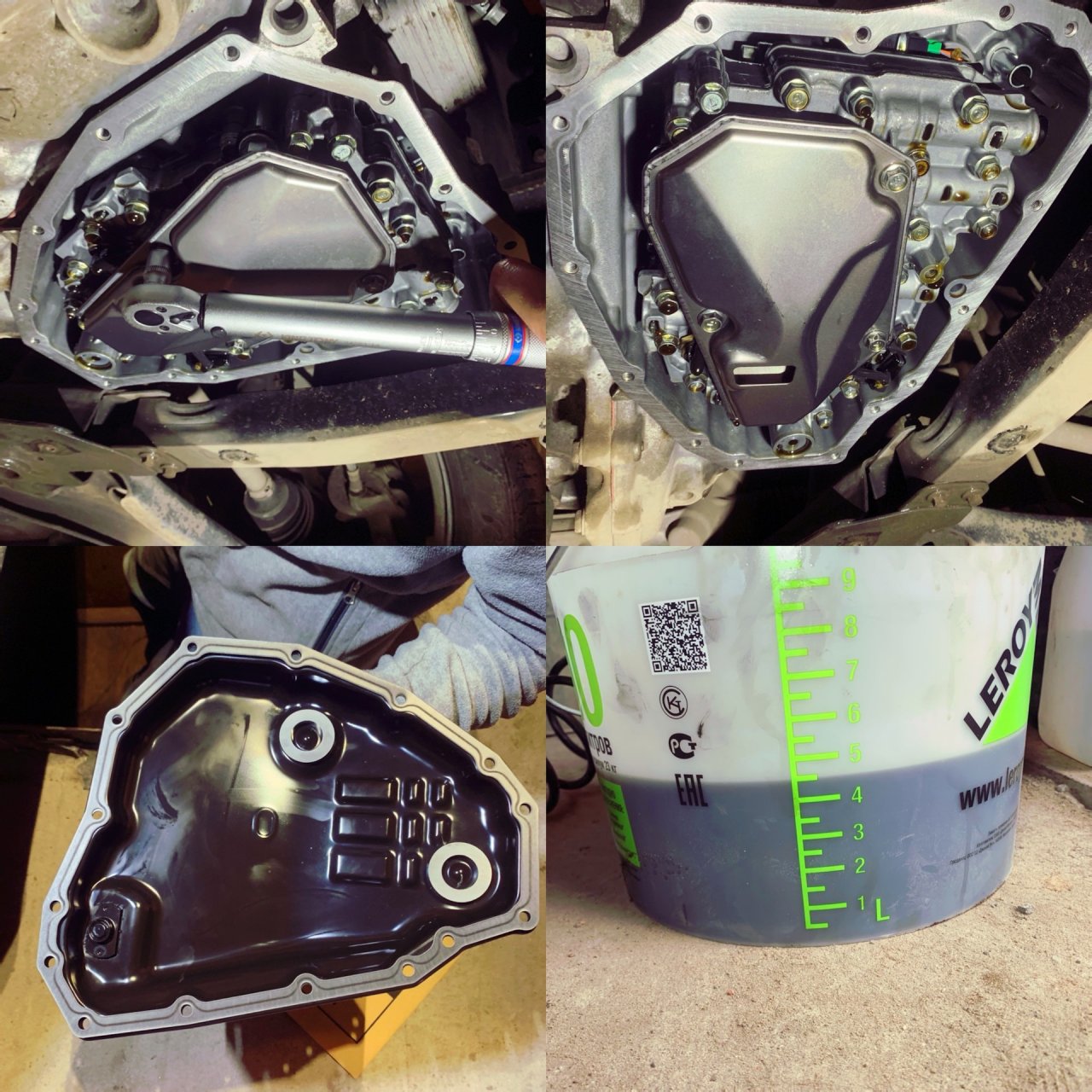

Снятие поддона и чистка магнитов

 1. Снять брызговик двигателя.

Рисунок 17-4 – Порядок затяжки поддона коробки передач: 1 -15 – болт; 16 – поддон

 2. Отвернуть болты 1-15, рисунок 17-4, крепления поддона, снять поддон 16 коробки передач и прокладку поддона (головка сменная 10, вороток).

 3. Снять с поддона два магнита 1, рисунок 17-5.

Рисунок 17-5 – Снятие магнитов: 1 – магнит

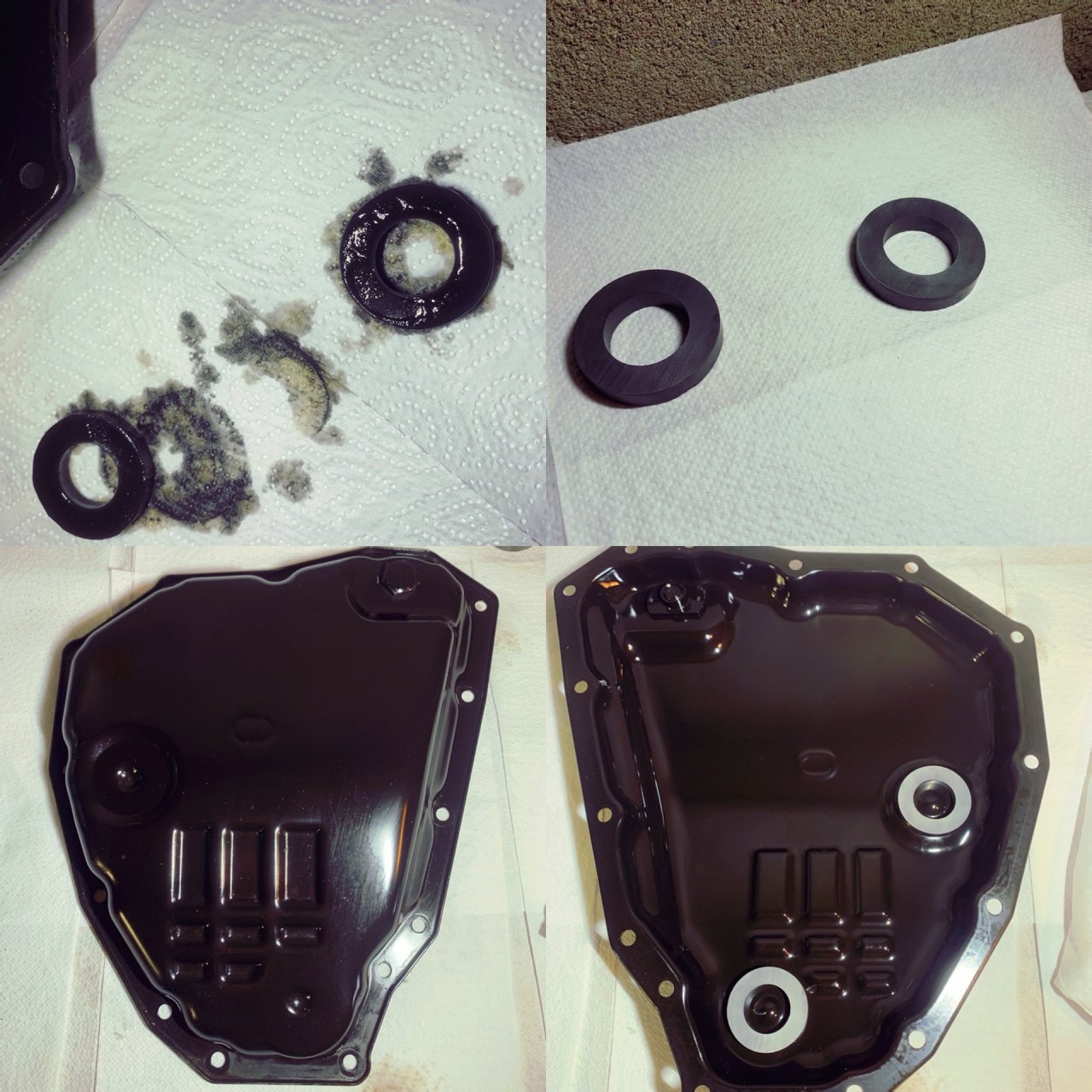

Чистка магнитов:

 1. Очистить магниты и поддон от продуктов износа и установить магниты в поддон (салфетка безворсовая, уайт-спирит).

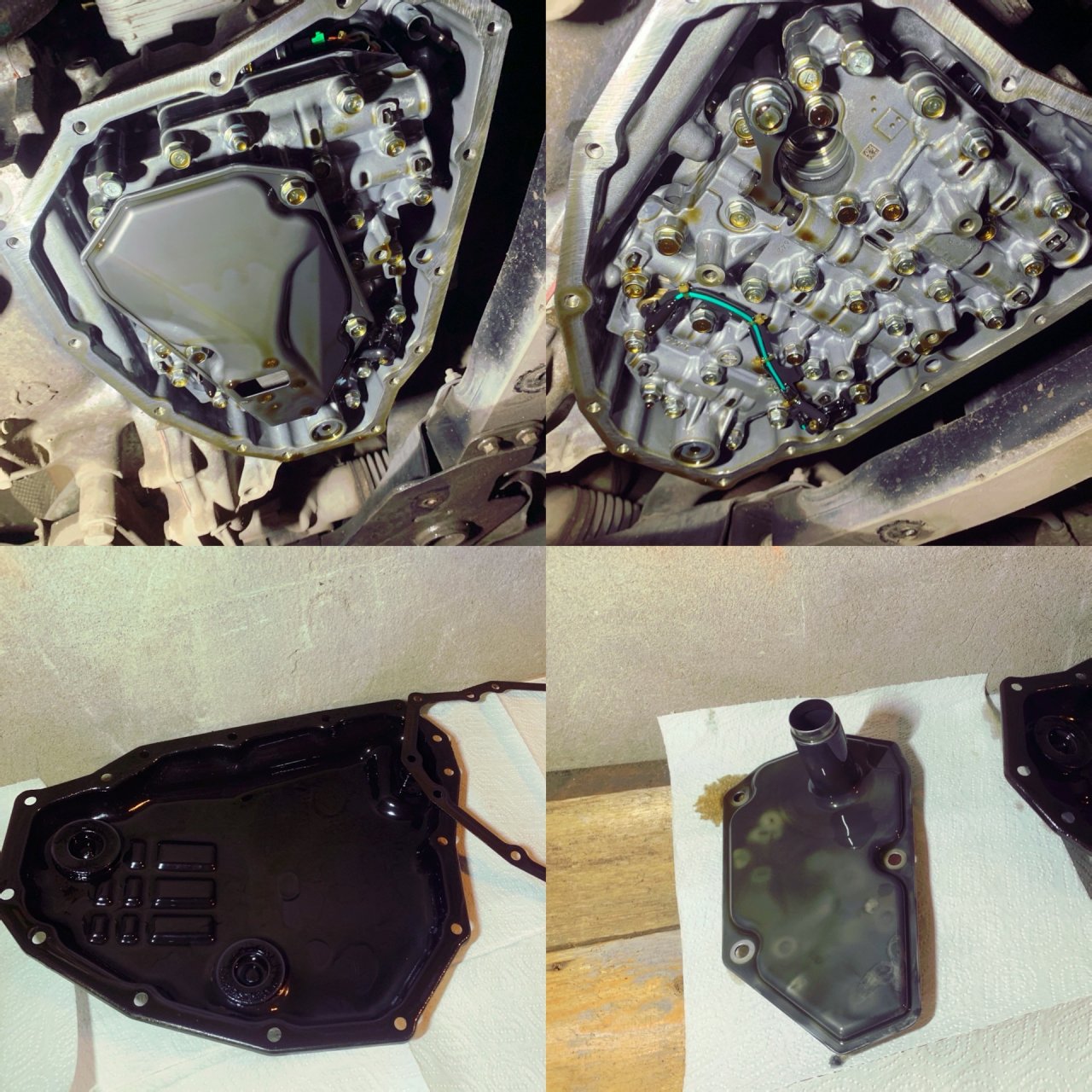

Замена фильтра грубой очистки

 1. Отвернуть три болта 2, рисунок 17-6, и снять фильтр 1 грубой очистки масла (головка сменная 10, удлинитель, вороток).

Рисунок 17-6 – Снятие фильтра грубой очистки масла: 1 – фильтр грубой очистки масла; 2 – болт

 2. Промыть или при необходимости заменить на новый фильтр грубой очистки масла (кисть, уайт-спирит).

Рисунок 17-7 – Замена уплотнительного кольца на фильтре грубой очистки масла: 1 – уплотнительное кольцо

 3. Установить на фильтр новое уплотнительное кольцо 1, рисунок 17-7, и смазать кольцо трансмиссионным маслом (трансмиссионное масло ELFMATIC CVT, норма расхода 1 г).

 4. Установить фильтр в коробку передач и завернуть три болта крепления. Момент затяжки болтов 7…9 Н.м (0,7…0,9 кгс.м) (головка сменная 10, удлинитель, вороток, ключ моментный).

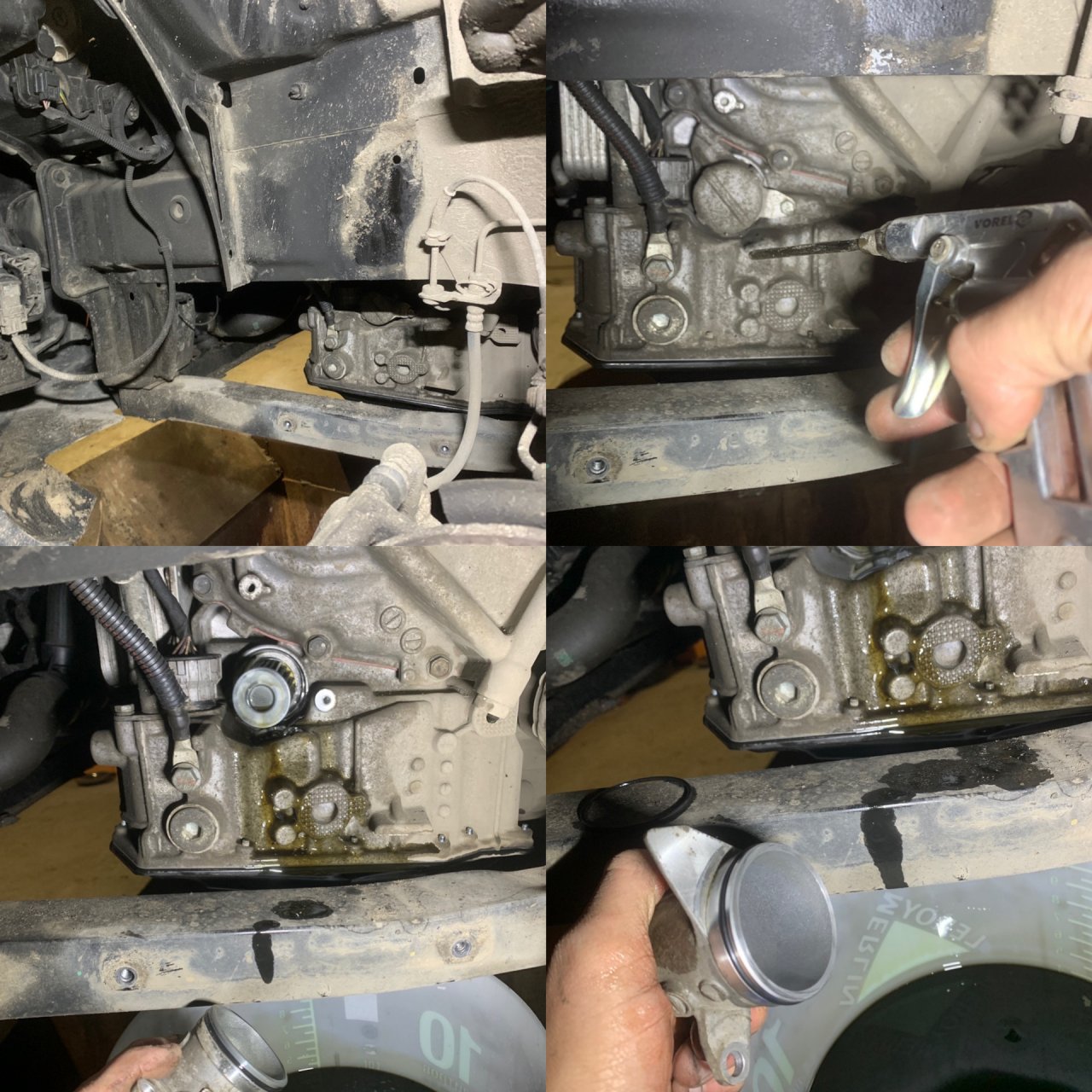

Замена фильтра тонкой очистки

Снятие:

 1. Снять левое переднее колесо.

 2. Снять левый боковой грязезащитный щиток переднего крыла.

 3. Отсоединить колодку 1, рисунок 17-8, жгута проводов от разъема управления КП и установить на разъем технологическую заглушку. Для отсоединения колодки от разъема необходимо повернуть запорное кольцо колодки против часовой стрелки до упора (заглушка технологическая).

 4. Отвернуть болт 3, повернуть корпус 2 фильтра против часовой стрелки, и снять корпус фильтра тонкой очистки масла (головка сменная 10, удлинитель и вороток).

Рисунок 17-8 – Снятие фильтра тонкой очистки масла: 1 – колодка жгута проводов; 2 – корпус фильтра тонкой очистки масла; 3 – болт

 5. Снять фильтрующий элемент 1, рисунок 17-9.

Рисунок 17-9 – Снятие фильтра тонкой очистки масла: 1 – фильтрующий элемент; 2 – корпус фильтра тонкой очистки масла; 3 – уплотнительное кольцо

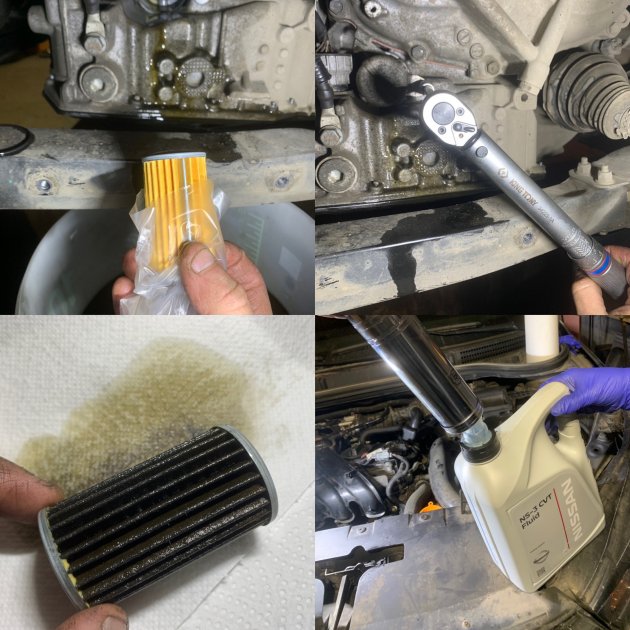

Установка:

 1. Установить в коробку передач новый фильтрующий элемент 1, рисунок 17-9.

 2. Установить на корпус 2 фильтра новое уплотнительное кольцо 3 и смазать кольцо трансмиссионным маслом (трансмиссионное масло ELFMATIC CVT, норма расхода 1 г).

 3. Установить корпус фильтра в посадочное отверстие, повернуть его по часовой стрелке до упора и завернуть болт крепления. Момент затяжки болта 6…8 Н.м (0,6…0,8 кгс.м) (головка сменная 10, удлинитель, вороток, ключ моментный).

 4. Снять с разъема управления КП технологическую заглушку и присоединить к разъему колодку 1, рисунок 17-8, жгута проводов.

 5. Установить левый боковой грязезащитный щиток переднего крыла.

 6. Установить левое переднее колесо.

Залить масло в вариатор

Сначала обратная сборка:

 1. Установить на поддон новую прокладку, установить поддон с прокладкой на коробку передач и завернуть, не затягивая, болты крепления. Резьбовую часть болтов перед установкой смазать трансмиссионным маслом (трансмиссионное масло ELFMATIC CVT, норма расхода 1 г, головка сменная 10 вороток).

 2. Окончательно затянуть болты крепления поддона в последовательности, указанной на рисунке 17-4. Момент затяжки болтов 5…7 Н.м (0,5…0,7 кгс.м) (головка сменная 10, удлинитель, ключ моментный).

 3. Установить брызговик двигателя.

 4. Присоединить клемму провода "массы" к АКБ.

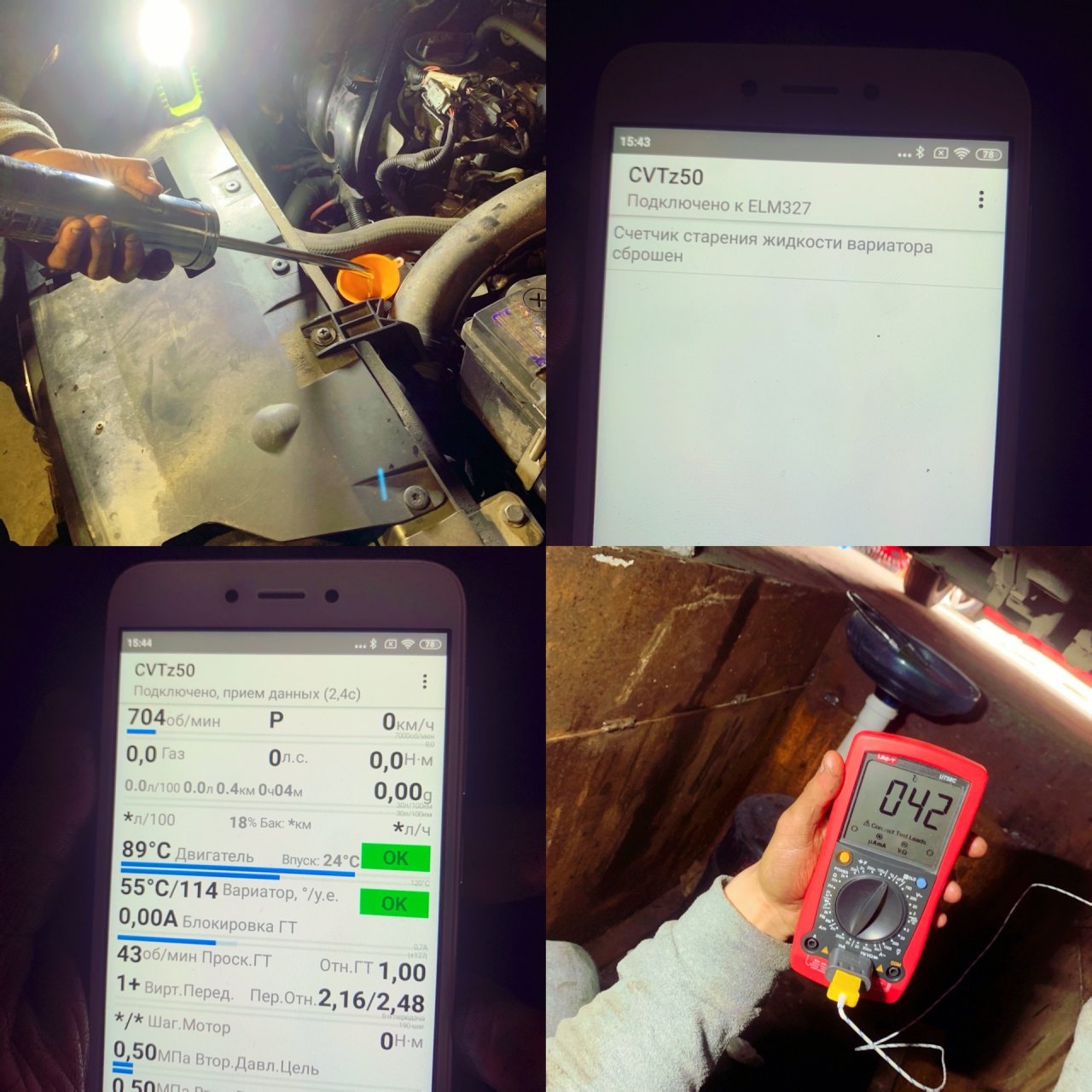

Залить масло:

 1. Опустить автомобиль.

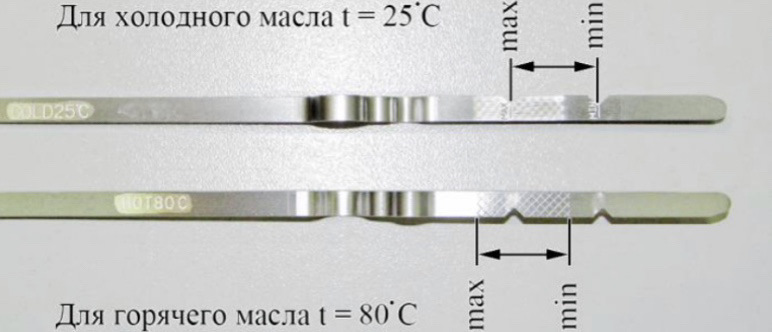

 2. Извлечь из КП указатель уровня масла и залить через отверстие указателя примерно 2,6 л трансмиссионного масла (соответствует контрольному участку "Cold" на указателе уровня масла при температуре масла 20º…30ºС) (установка заправочная С-223-1 для трансмиссионных масел, масло трансмиссионное ELFMATIC CVT).

 3. Присоединить клемму провода "массы" к АКБ.

 4. Довести уровень масла в КП до нормы в соответствии с требованиями раздела "Проверка уровня масла в КП".

 5. Проверить состояние масла. Если масло по-прежнему грязное, необходимо снова произвести замену масла.

 6. Осмотреть коробку передач на наличие следов подтекания масла и при необходимости устранить замечания.

А вам приходилось менять масло и фильтры в вариаторе самому?
