Как подключить комбинацию панели Lada Vesta на столе (для тестирования)

В некоторых случаях удобней проверить, изменить настройки или прошить комбинацию приборов в комфортных домашних условиях, когда она находится перед вами на столе. Как подключить щиток приборов Весты дома рассказал один из экспертов.

Инструкцией по подключению приборной панели Весты дома поделился автолюбитель sergei-3.

Простое подключение

Потребуется: аккумулятор 12В, Arduino перемычки.

Arduino перемычки

Подключаем щиток приборов к АКБ:

№7 - плюс, который появляется при включении замка зажигания.
№8 (К) - минус постоянный.
№9 - плюс постоянный.

№5, 6 - работают относительно минуса (подрулевой переключатель бортового компьютера "вверх-вниз", нужны для теста приборной панели). См. распиновка щитка Весты.

щиток весты

Чтобы сделать автотест приборной панели Весты нужно имитировать нажатие кнопки «вверх» БК (замыкаем пин №5 на минус) и включение замка зажигания (пин №7 на плюс).

Подключение по can-шине

Потребуется:

ноутбук или смартфон.
программа DDT4ALL (работает с Microsoft .NET Framework)
ELM327 Bluetooth (см. Товары для LADA с Ali).
разъемы от блока питания ПК с термоусадкой.

разъемы от блока питания ПК с термоусадкой

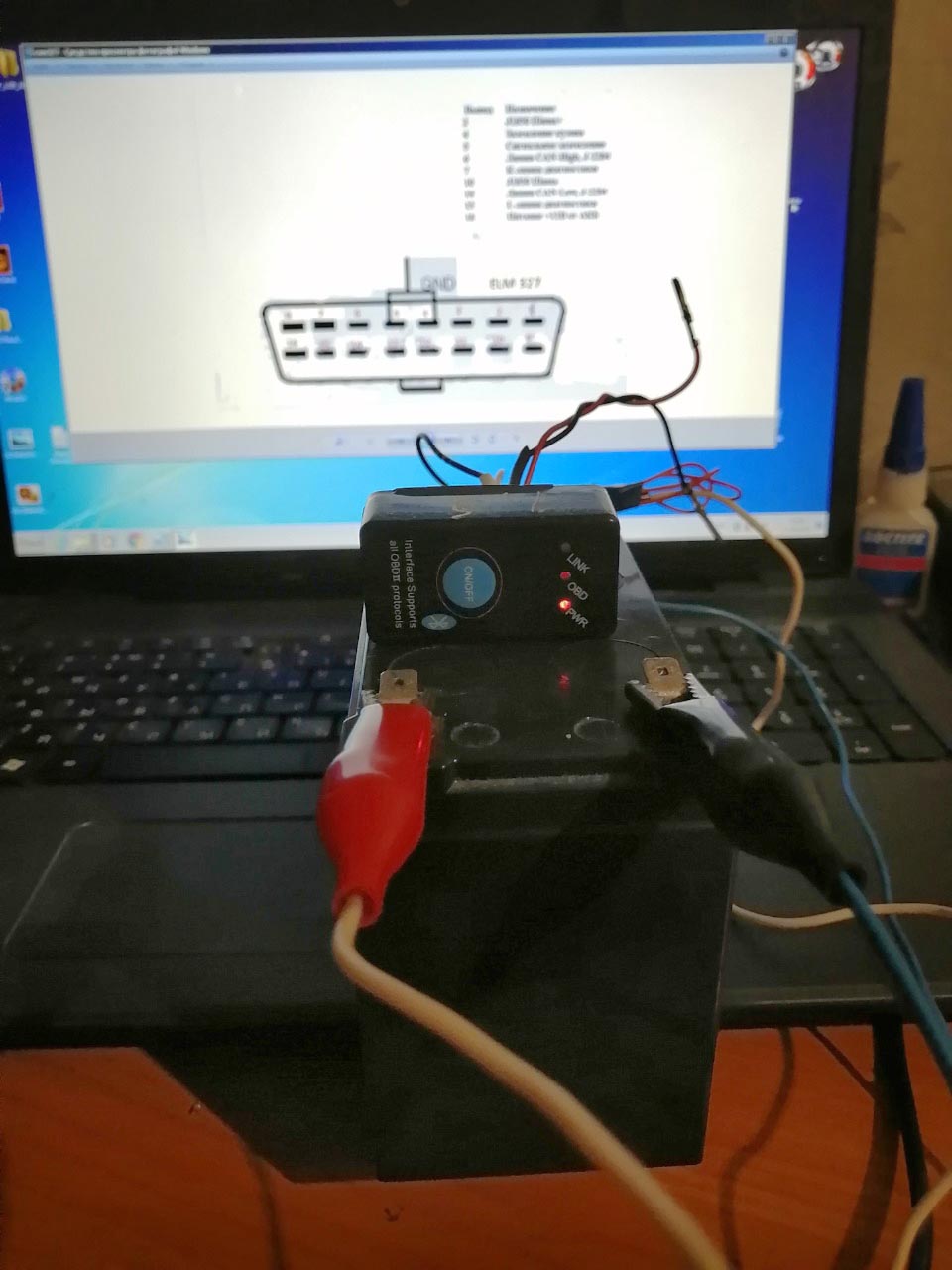

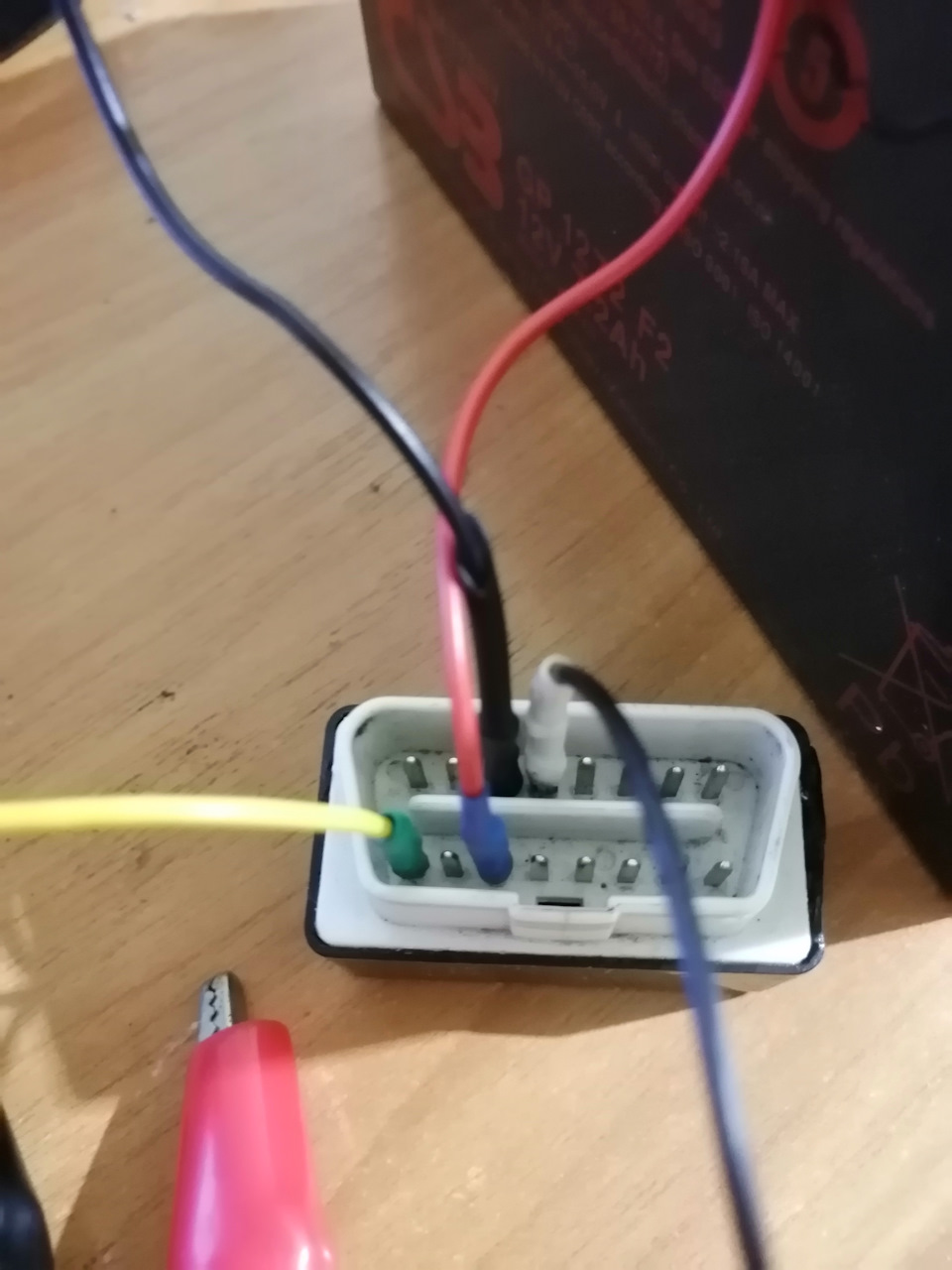

Подключаем ELM327:

№4, 5 - минус.
№16 - плюс.
№19 - CAN H.
№20 - CAN L.

Подаем питание на ELM327 и панель приборов.

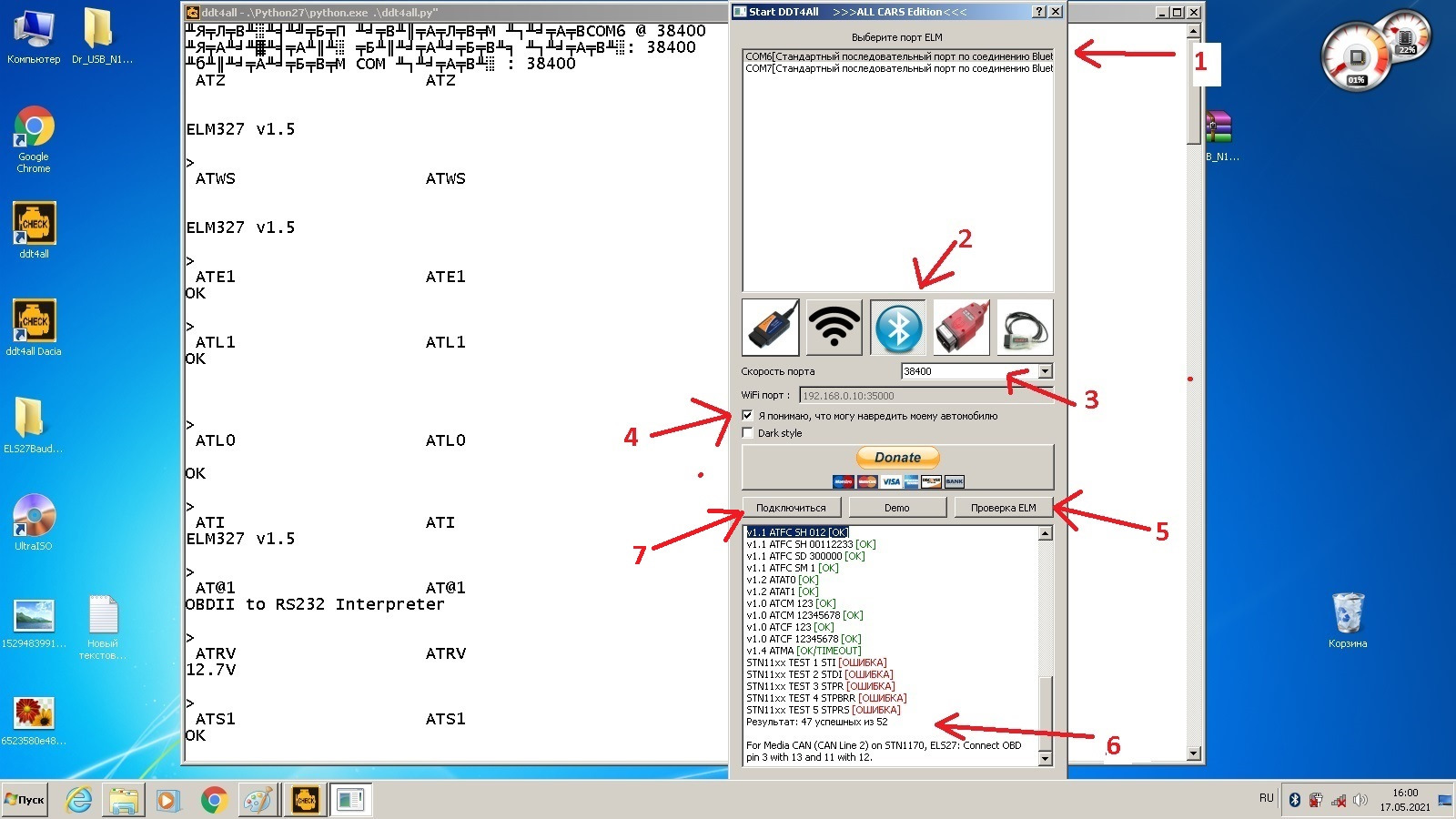

Запускаем DDT4ALL:

выбираем COM порт
Bluetooth
скорость адаптера
принимаете условия
проверяем ELM 327
результат проверки (если проверку не проходим и Вы уверены что у Вас ELM327 1,5 и др. программы говорят, что все хорошо, то ищем проблему в драйверах Bluetooth)
подключаемся

Далее можно менять настройки приборной панели.
