Как проверить герметичность уплотнений узлов и агрегатов Lada Vesta

28 мая 2021 Лада.Онлайн 2 380 1

Проверять герметичность уплотнений узлов и агрегатов семейства Lada Vesta необходимо каждое ТО. Для этого автомобиль нужно поднять на подъемнике или загнать на яму, чтобы выполнить осмотр снизу. Как проверить герметичность самостоятельно рассказывается в технологической инструкции завода.

Предварительно следует снять брызговик двигателя.

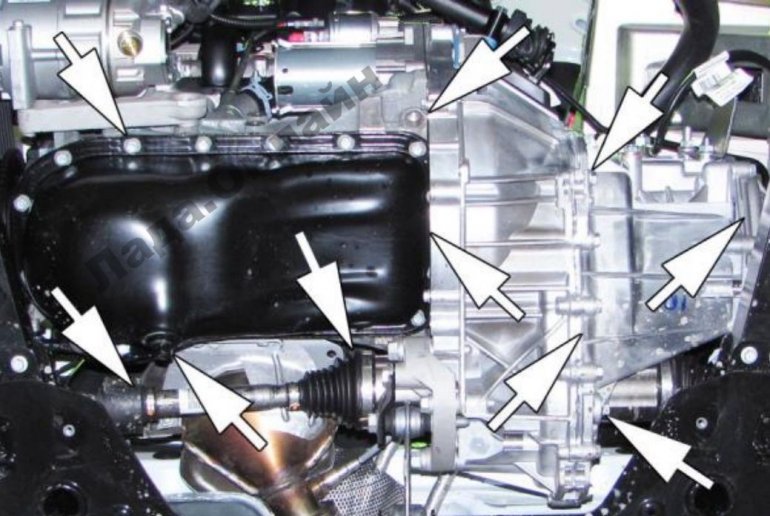

Проверить герметичность уплотнений узлов и агрегатов (снизу автомобиля):

по разъему задней крышки с корпусом коробки передач;
по разъему корпуса коробки передач с картером сцепления;
по разъему картера с блоком цилиндров;
сальников коленчатого вала и приводов передних колес.

Не допускаются:

подтекание и каплепадение жидкостей, топлива, масла в местах сальниковых уплотнений и сапунов;
пропуск картерных газов в соединениях.

Пример: Масляные запотевания на стыке картера сцепления с коробкой передач Весты говорят о негерметичном соединении. Пробег 11 000 км.

фото zr.ru

Герметичность уплотнений узлов и агрегатов (в моторном отсеке) (рисунок 14):

по разъему крышки головки блока;
модуля впуска и выпускного коллектора.

Рисунок 14 – Проверка герметичности узлов и агрегатов

Не допускаются: подтекание и каплепадение жидкостей, масла и топлива в местах сальниковых уплотнений и сапунов, а также пропуск картерных газов в соединениях.

Герметичность систем охлаждения (рисунки 15, 16, 17), питания (рисунок 18), состояние шлангов, трубок и соединений.

Рисунки 15 и 16 – Проверка герметичности системы охлаждения

Рисунки 17 – Проверка герметичности системы охлаждения; Рисунок 18 – Проверка герметичности системы питания

Не допускается: подтекание и каплепадение жидкостей и топлива в соединениях и системах, трещины и вздутие шлангов и трубок.

Целостность хомутов и их фиксацию на кожухе радиатора в двух точках крепления шлага отводящего радиатора (для автомобилей в комплектации с автоматической бесступенчатой трансмиссией CVT) (рисунок 19)

Как проверить герметичность уплотнений узлов и агрегатов Lada Vesta

Рисунок 19 – Проверка целостности хомутов крепления шлага отводящего радиатора (для автомобилей с автоматической бесступенчатой трансмиссией CVT)

Герметичность системы гидравлического привода тормозов и сцепления, состояние шлангов, трубок и соединений (рисунки 20, 21, 22, 23).

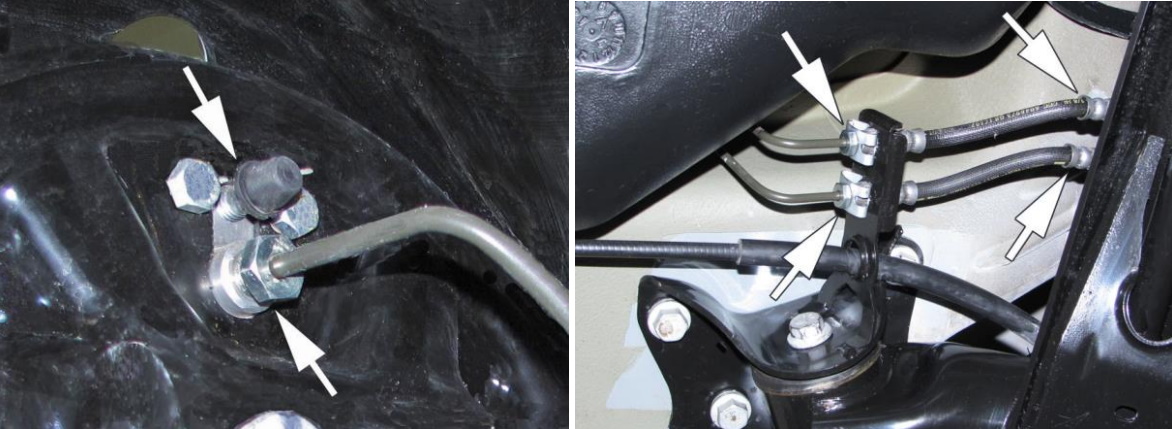

Рисунки 20 и 21 – Проверка герметичности тормозной системы

Рисунки 22 и 23 – Проверка герметичности тормозной системы

Не допускается: подтекание и каплепадение тормозной жидкости в соединениях гидропривода, трещины и вздутие шлангов и трубок при нажатии на педали тормоза и сцепления.

А как часто вы проверяете герметичность уплотнений снизу автомобиля?
