    Расшифровка ошибок, кодов неисправностей ММС EnjoY Pro

     09 июня 2021  Лада.Онлайн    11 048    16

    Расшифровка ошибок ММС EnjoY Pro

    В работе мультимедийной системы (ММС) EnjoY Pro, устанавливаемой на Lada Vesta, XRAY и Granta, могут возникнуть неисправности. Все ошибки в работе ММС сохраняются в электронном блоке управления. Поэтому для определения причины проблемы нужно выполнить диагностику устройства и определить код неисправности.

    Просмотр кодов неисправностей возможен с помощью диагностического прибора Grade-X в режиме "Выбор кодов неисправности".

    По каждой обнаруженной неисправности в памяти ММС сохраняется:

    • код неисправности;
    • статус состояния кода неисправности (активный или неактивный).

    Код неисправности сохраняется в памяти со статусом "активный", если последний диагностический тест завершен с отрицательным результатом.

    Код неисправности сохраняется в памяти со статусом "неактивный", если последний диагностический тест завершен с положительным результатом, но предыдущие были завершены с отрицательным результатом. Такое проявление возможно, если в автомобиле
    присутствует непостоянная неисправность. Причиной непостоянной неисправности может быть повреждение изоляции проводов, повреждение контактов в соединительных колодках, ненадежное соединение колодок.

    "Неактивный" код неисправности стирается из памяти, если диагностические тесты завершены с положительным результатом в определенном количестве последних циклов включения / выключения зажигания.

    Для удаления кодов из памяти ММС после завершения ремонта стереть коды с помощью диагностического прибора в режиме "Выбор кодов неисправности; Стереть и обновить".

    Перечень кодов неисправностей ММС:

    • B2101-11 Передний правый динамик – короткое замыкание на массу
    • B2101-12 Передний правый динамик – короткое замыкание на бортовую сеть
    • B2101-13 Передний правый динамик - обрыв цепи
    • B2102-11 Передний левый динамик – короткое замыкание на массу
    • B2102-12 Передний левый динамик – короткое замыкание на бортовую сеть
    • B2102-13 Передний левый динамик – обрыв цепи
    • B2103-11 Задний правый динамик - короткое замыкание на массу
    • B2103-12 Задний правый динамик - короткое замыкание на бортовую сеть
    • B2103-13 Задний правый динамик – обрыв цепи
    • B2104-11 Задний левый динамик - короткое замыкание на массу
    • B2104-12 Задний левый динамик - короткое замыкание на бортовую сеть
    • B2104-13 Задний левый динамик - обрыв цепи
    • B2151-13 Передний правый высокочастотник - обрыв цепи
    • B2152-13 Передний левый высокочастотник - обрыв цепи
    • B2161-11 Питание FM антенны – короткое замыкание на массу
    • B2161-13 Питание FM антенны – обрыв цепи
    • B2161-19 Питание FM антенны – ток цепи выше порога
    • B2106-11 Фантомное питание FM антенны – короткое замыкание на массу
    • B2106-12 Фантомное питание FM антенны – короткое замыкание на бортовую сеть
    • B2106-13 Фантомное питание FM антенны – обрыв цепи
    • B2106-19 Фантомное питание FM антенны - ток цепи выше порога
    • B210A-11 Фантомное питание GNSS антенны – короткое замыкание на массу
    • B210A-13 Фантомное питание GNSS антенны – обрыв цепи
    • B210A-19 Фантомное питание GNSS антенны – ток цепи выше порога
    • B2162-11 Цепь питания микрофона – короткое замыкание на массу
    • B2162-12 Цепь питания микрофона – короткое замыкание бортовую сеть
    • B2162-13 Цепь питания микрофона - обрыв цепи
    • U1021-06 Модуль Bluetooth – ошибка базового алгоритма (ошибка коммуникации)
    • B2163-29 Выход питания USB LTE - некорректный сигнал
    • B2164-29 USB-данные + выход для зарядки - некорректный сигнал
    • B2112-98 Внутренний усилитель - перегрев компонента
    • B2113-4B Центральный процессор - перегрев
    • B2111-84 Напряжение питания - ниже допустимого уровня (9v)
    • B2111-85 Напряжение питания - выше допустимого уровня (16v)

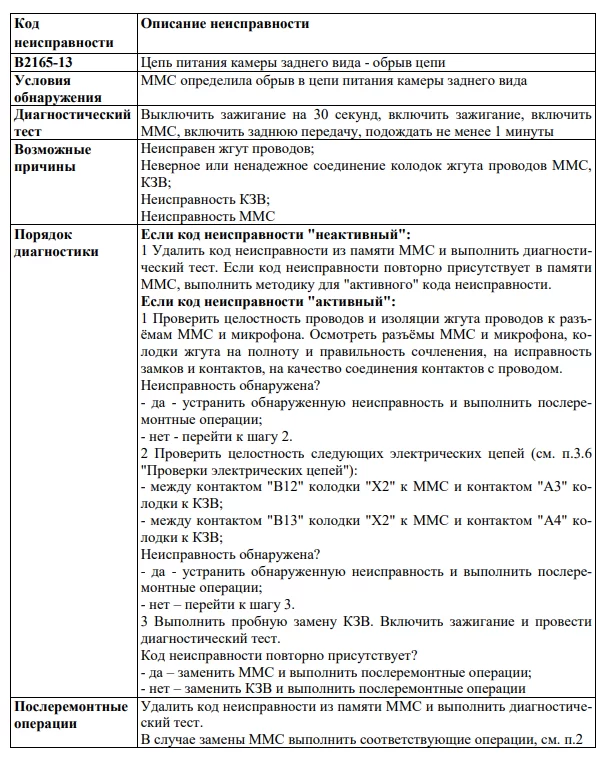

    • B2165-11 Цепь питания камеры заднего вида - короткое замыкание на массу
    • B2165-13 Цепь питания камеры заднего вида - обрыв цепи

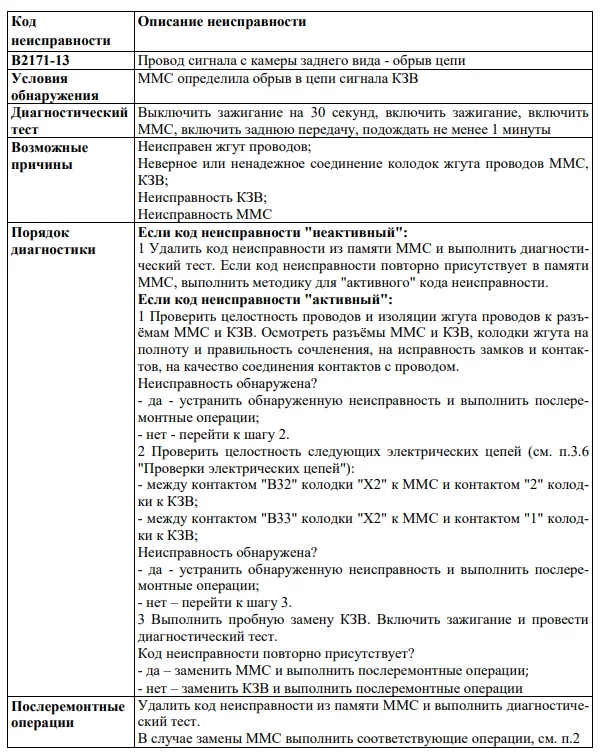

    • B2171-13 Провод сигнала с камеры заднего вида - обрыв цепи
    • U0001-06 V_CAN - ошибка алгоритма (ошибка коммуникации)

    Что делать при появлении того или иного кода неисправности спрашивайте в комментариях.

    Читайте также:

    Ключевые слова: магнитола лада веста | магнитола lada xray | магнитола лада гранта | ММС EnjoY

    Поделиться в социальных сетях:

    Сталкивались ли вы с ошибками в работе ММС EnjoY Pro?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

    1. После демонтажа всех 8 динамиков и их замене на другие профессиональные, а так же установку двух усилителей и саба появились ошибки в разделе Multimedia:

      B2151(13)

      B2152(13)

      B2153(13)

      B2154(13)

      Первые две я нашел в вашем перечне неисправностей, это две передние пищалки.

      Если следовать логике, то 2153 и 2154 -это две задние пищалки?

      Комплектация Веста СВ Кросс НГ Текна 2024, ММС LADA EnjoY Pro Vision.

      Нравится 0 Не нравится

      1. Возможные причины B2151-13:

        • Неисправен жгут проводов;
        • Неверное или ненадежное соединение колодок жгута проводов ММС, переднего правого высокочастотника;
        • Неисправность переднего правого высокочастотника;
        • Неисправность ММС

        1 Проверить целостность проводов и изоляции жгута проводов к разъёмам ММС и переднего правого высокочастотника. Осмотреть разъёмы ММС и переднего правого высокочастотника, колодки жгута на полноту и правильность сочленения, на исправность замков и контактов, на качество соединения контактов с проводом.
        Неисправность обнаружена? - да - устранить обнаруженную неисправность и выполнить послеремонтные операции; - нет - перейти к шагу 2.
        2 Проверить целостность следующих электрических цепей (см. п.3.6 "Проверки электрических цепей"):  - между контактом "А11" колодки "X1" к ММС и контактом "1" колод
        ки к переднему правому высокочастотнику;  - между контактом "А12" колодки "X1" к ММС и контактом "2" колодки к переднему правому высокочастотнику.
        Неисправность обнаружена?  - да - устранить обнаруженную неисправность и выполнить послеремонтные операции;  - нет – перейти к шагу 3.
        3 С помощью мультиметра измерить сопротивление между контактами "1" и "2" переднего правого высокочастотника. Сопротивление в пределах (Rmin=3 Ом – Rmax=3,8 Ом)?  - да – заменить ММС и выполнить послеремонтные операции; - нет – заменить передний правый высокочастотник и выполнить послеремонтные операции

      2. Скажите, что это за ошибки?

        B2153(13)

        B2154(13)

        Нравится 0 Не нравится

      3. таких нет в ТИ ошибок

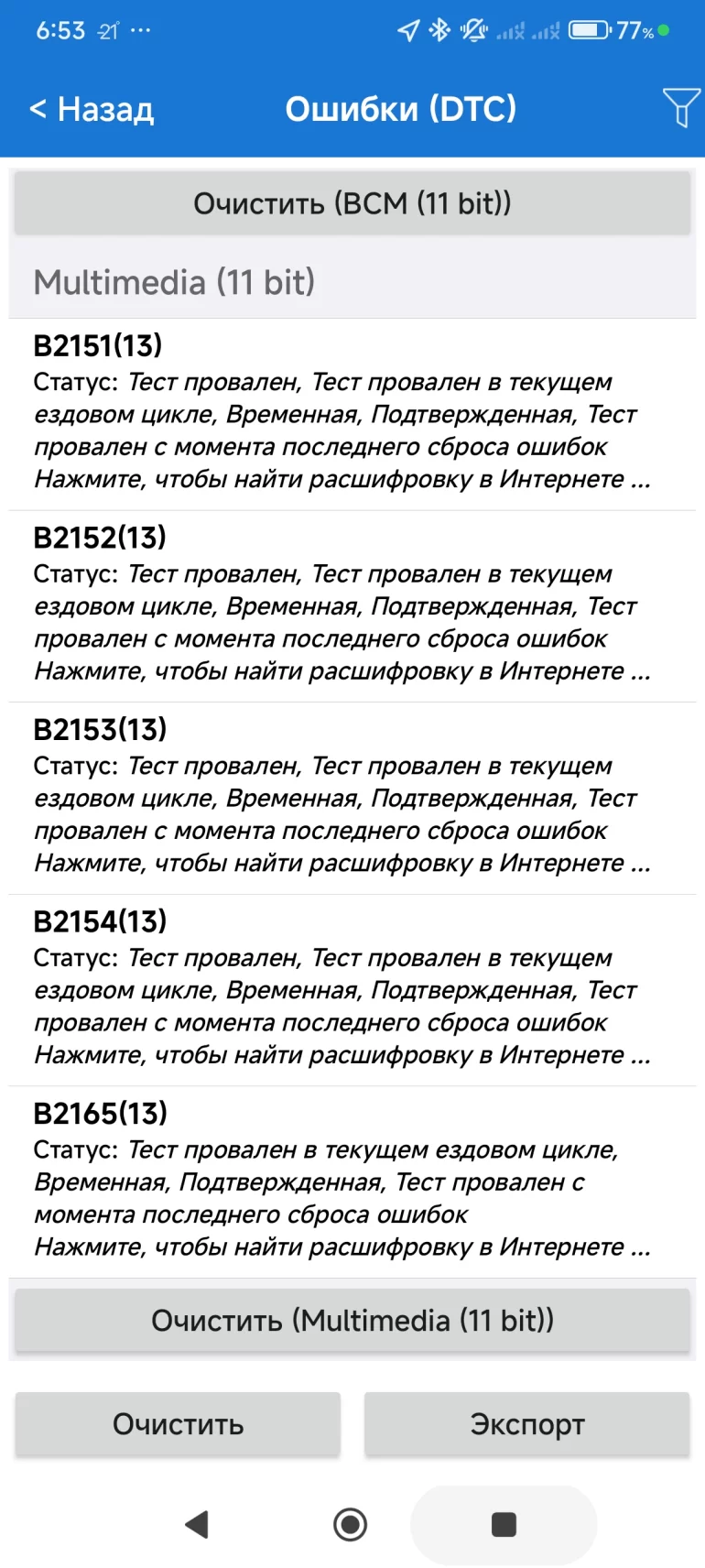

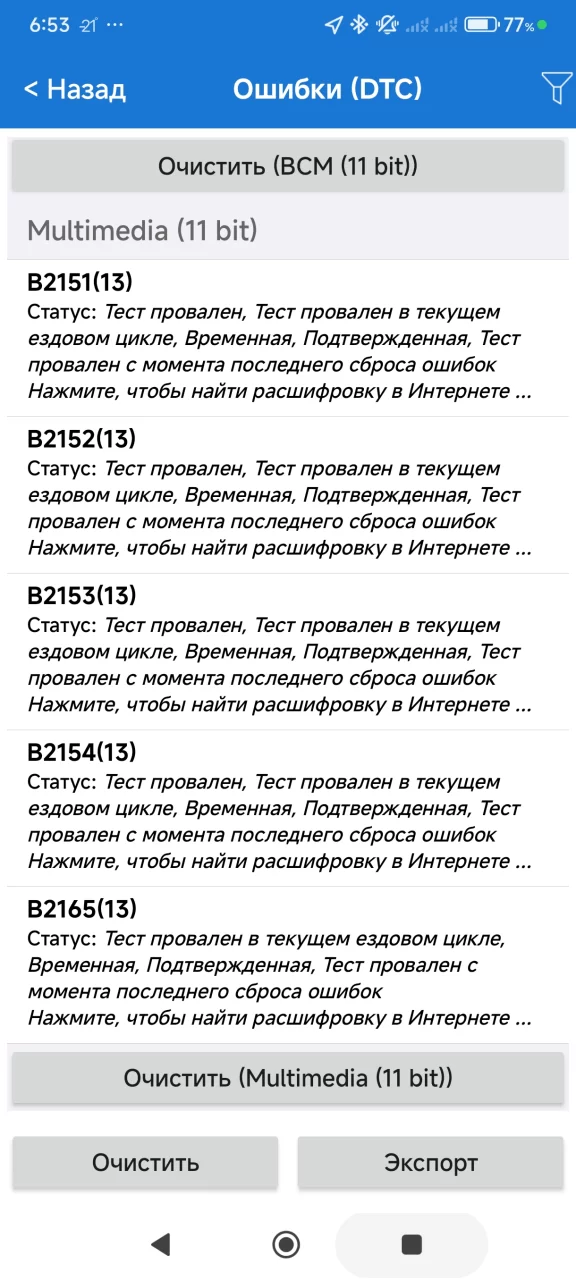

      4. Ваша инструкция устаревшая. Ошибки такие есть, нет расшифровки почему-то. Сейчас 2025 год, а инструкция с кодами от 2021. Диагностический сканер выдает такие ошибки по этой мультимедиа. И это факт. На скрине все видно.

        Нравится 0 Не нравится
      5. Лада.Онлайн 24 февраля 2025 20:42

        как появится в наших руках новая инструкция, обязательно дополним статью

    3. PomanCerg 29 декабря 2024 17:28

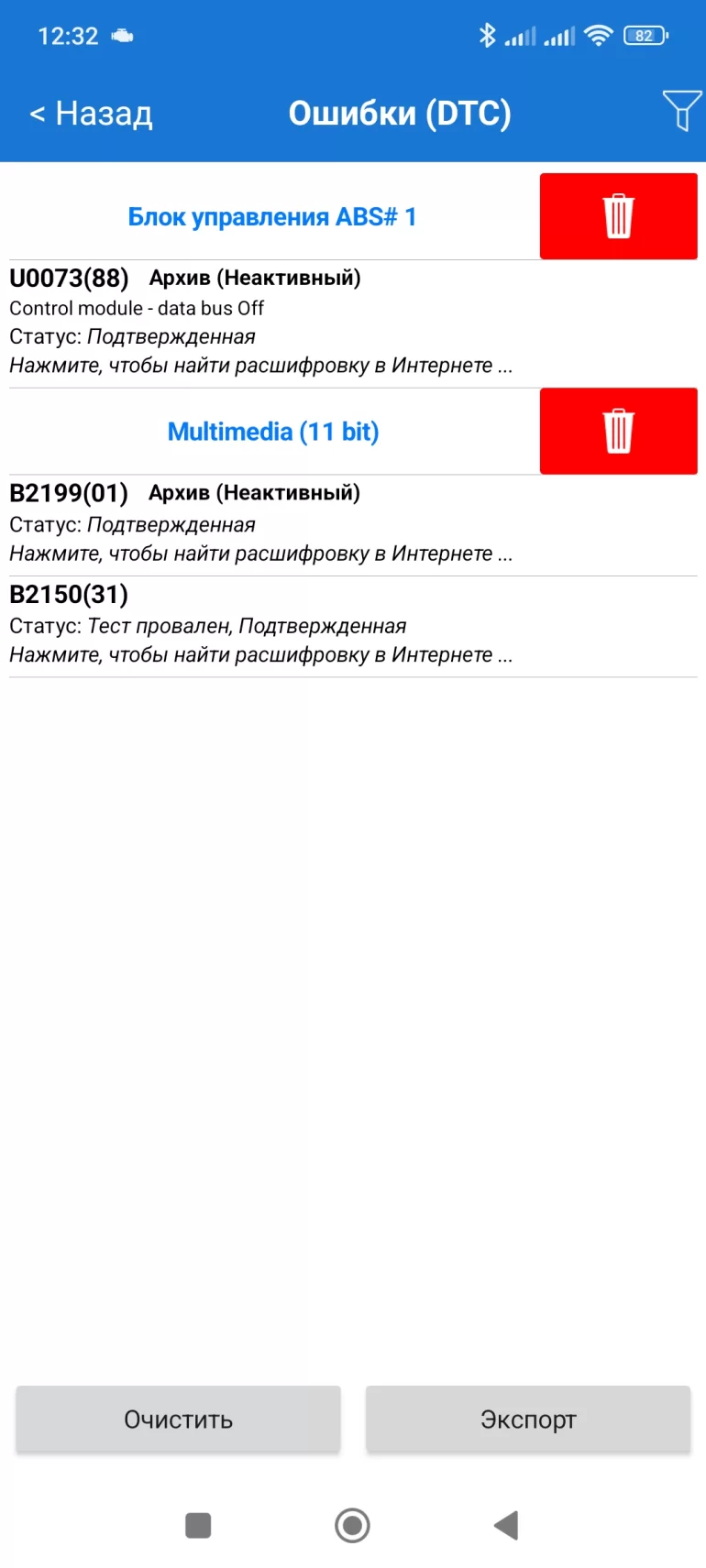

      Здравствуйте, установил в ниву тревел мультимедиа EnjoY Pro (ранее стояло однадиновая) при диагностике ошибки: В2199(01) и В2150(31). Помогите с расшифровкой.

      Нравится 0 Не нравится
      1. Лада.Онлайн 29 декабря 2024 17:31

        Добрый день.

        Нет таких ошибок у ММС Enjoy pro

    4. spqr77 27 августа 2024 17:01

      Появляются коды ошибок В2165(13) и В2171(13) после установки камеры заднего вида на Веста NG Life 24.Кто-нибудь сталкивался с этим?

      Нравится 0 Не нравится
      3. spqr77 28 августа 2024 11:33

        Благодарю!

        Нравится 0 Не нравится
