Как заменить моторедуктор корректора света блок-фары Lada Vesta NG

16 марта 2024 Лада.Онлайн 3 515 2

Для изменения угла наклона светового пучка в конструкции блок-фары Lada Vesta NG (новое поколение) применяется электрический исполнительный механизм (моторедуктор). Как снять и установить самому эту деталь рассказывается в технологической инструкции завода.

Примечание! Снятие и установку моторедуктора корректора света блок-фары можно производить без снятия блок-фары с автомобиля.

Снятие

Отжать фиксатор 1, рисунок 5-3, на корпусе блок-фары и одновременно повернуть моторедуктор 2 против часовой стрелки.

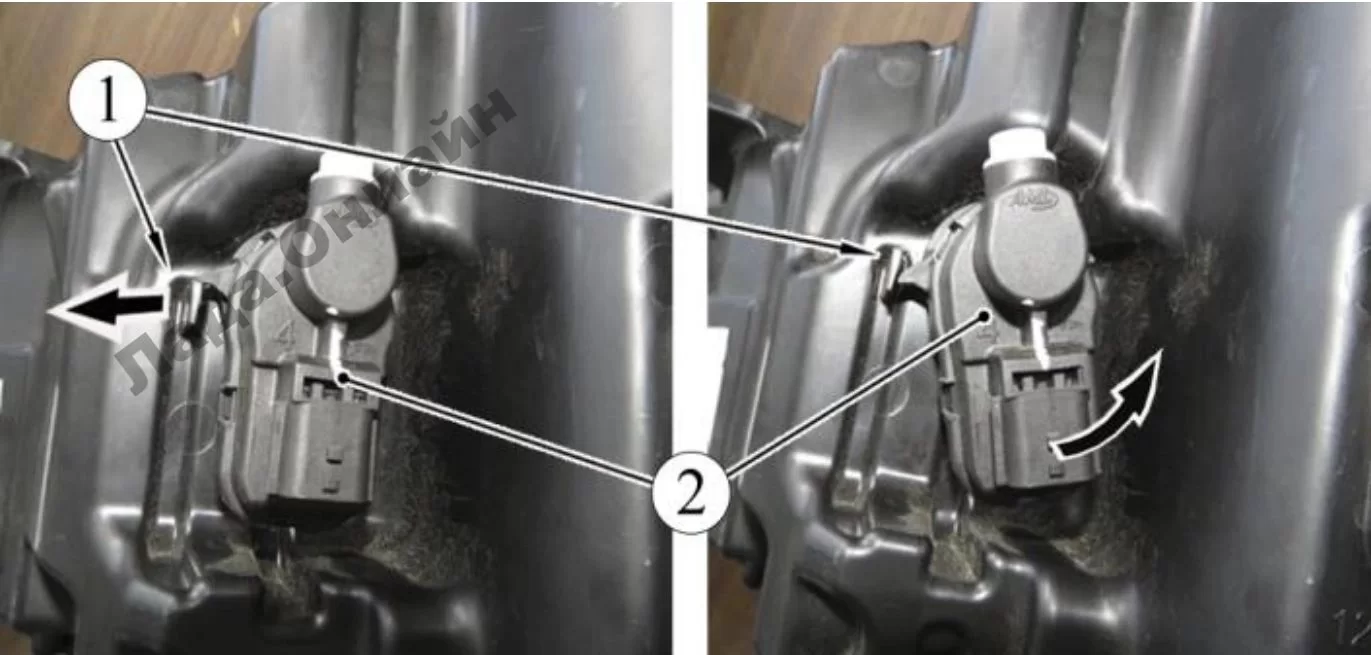

Рисунок 5-3 – Моторедуктор корректора света блок-фары: 1 – фиксатор моторедуктора; 2 – моторедуктор корректора света блок-фары

Снять моторедуктор 3, рисунок 5-4, с блок-фары, потянув за корпус моторедуктора с усилием, преодолевающим усилие фиксации штока 2 моторедуктора в держателе штока отражающего элемента блок-фары.

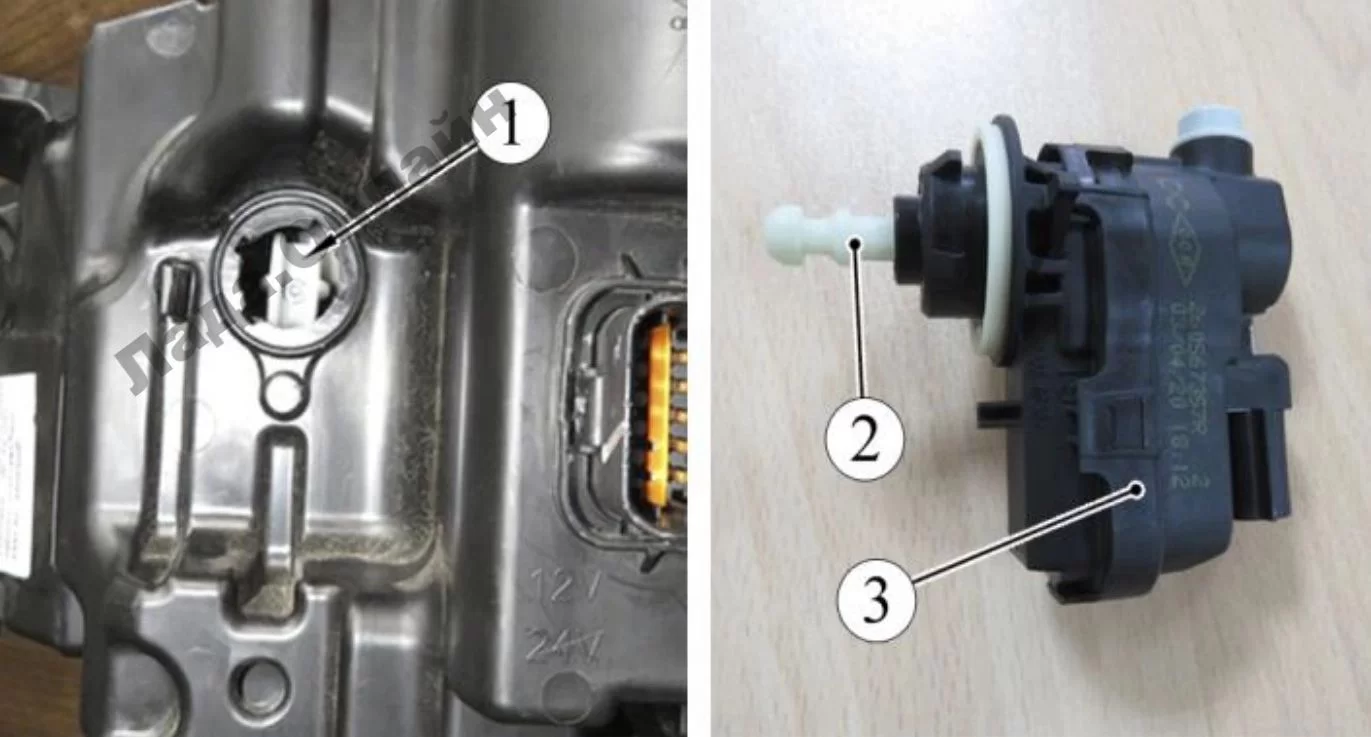

Рисунок 5-4 – Снятие моторедуктора блок-фары: 1 – держатель штока моторедуктора отражающего элемента; 2 – шток моторедуктора; 3 – моторедуктор корректора света блок-фары

Установка

Установить моторедуктор в отверстие корпуса блок-фары совместив выступы на корпусе моторедуктора с пазами в установочном отверстии блок-фары, при этом наконечник штока моторедуктора должен защелкнуться в держателе штока отражающего элемента блок-фары.

Повернуть моторедуктор по часовой стрелке до срабатывания фиксатора моторедуктора.
