    Схема реле и предохранителей Лада Веста

     27 ноября 2015  Лада.Онлайн    640 227    175

    Схема реле и предохранителей Лада Веста

    Решение любой проблемы, которая связана с электрооборудованием автомобиля, начинается с проверки предохранителей. Они вместе с реле располагаются в монтажных блоках (блок предохранителей и черный ящик) салона или моторного отсека.

    В списках указан полный набор предохранителей и реле, учитывающий все комплектации автомобиля. В более простых вариантах исполнения отдельные реле и предохранители из данного набора могут не использоваться.

    Монтажный блок Лада Веста в салоне автомобиля

    Находится монтажный блок в знакомом месте - возле левой ноги водителя. Чтобы получить доступ к реле и предохранителям следует:

    • поверните пластиковые ручки (3 штуки), удерживающие снизу крышку блока;
    • снять фиксатор в верхней правой части крышки;
    • потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.

    монтажный блок предохранителей и реле лада веста

    1. Из руководства по эксплуатации автомобилем

    Предохранители:

    Реле

    2. Из книги по ремонту

    монтажный блок Весты в салоне

    Схема предохранителей (Предохранитель, Номинал, Цепь, Назначение, Тип предохранителя)

    • F1 15А К15R Омыватель ветрового стекла mini
    • F2 30А*1/5А*2 K15R Переключатель подрулевый левый (не люкс/люкс) mini
    • F3 10А*1 Левая фара дальнего света (не люкс) mini
    • F4 30А*1/5А*2 K30S Переключатель подрулевый левый (не люкс/ люкс) mini
    • F5 15А K15R Подогрев сидений mini
    • F6 7,5А*1 K30S Правые габаритные огни mini
    • F7 10А*1 K30S Левые габаритные огни mini
    • F8 5А*1 К30S Задние противотуманные фары mini
    • F9 3А Указатель поворотов (поворотники) в правом зеркале mini
    • F10 5А K15S Селектор роботизированной коробки передач АМТ mini
    • F11 10А*1 Левая фара ближнего света (не люкс) mini
    • F12 15А K30S Контроллер BCM (указатели поворотов) mini
    • F13 10А K30S Контроллер BCM (собственное питание) mini
    • F14 10А K30S Выключение педали тормоза mini
    • F15 5А BTP Питание ДДиО (датчика дождя и освещенности), корректора света фар mini
    • F16 5А BTP Выключение педали тормоза mini
    • F17 5А BTP Освещение (плафон) вещевого ящика, багажника, порогов mini
    • F18 3А Указатель поворотов (поворотники) в левом зеркале mini
    • F19 10А*1 Правая фара ближнего света (не люкс) mini
    • F20 5А Обогрев наружных зеркал mini
    • F21 15А K15S БУ СНПБ mini
    • F22 5А K15S КП (комбинация приборов) mini
    • F23 5А K30S КП (комбинация приборов) mini
    • F24 5А ACC ЭРА ГЛОНАСС, радио mini
    • F25 5А ВТР Контроллер ESP9.1 mini
    • F26 15А K30S Питание модуля бензонасоса mini
    • F27 5А K15S Питание парктроника mini
    • F28 5А K15S Контроллер ЭУРУ (электроусилитель рулевого управления) mini
    • F29 10А*1/5А*2 K30S Питание светотехники прицепа mini
    • F30 5А K15S Контроллер ЭРА ГЛОНАСС mini
    • F31 5А K30S Контроллер ЭРА ГЛОНАСС mini
    • F32 10А K15S Питание шины K15M (моторного отсека) mini
    • F33 5А BTP Управление стеклоподъемниками mini
    • F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса mini
    • F35 5А BTP Блок переключателей в двери водителя mini
    • F36 15А K30S Радио, диагностический разъем mini
    • F37 7,5А K30S Лампы «стоп» правая mini
    • F38 7,5А K30S Лампы «стоп» левая mini
    • F39 10А*1 К15R ДХО (дневные ходовые огни) не люкс mini
    • F40 10А*1 К15R Фара дальнего света правая (не люкс) mini
    • F41 20А ACC Розетка 12В (питание дополнительных устройств), прикуриватель JCase
    • F42 20А K30S Контроллер BCM (питание шины ВТР) JCase
    • F43 20А K30S Контроллер BCM (замки дверей) JCase
    • F44 30А K30S Электростеклоподъемники (ЭСП) JCase
    • F45 30А K30S Вентилятор отопителя салона (печки) JCase
    • F46 30А*1 K15R Питание стеклоочистителя (дворники) JCase
    • F47 25А*2 K30S Контроллер ЕММ (ПДС, ЛБС, ЛГО)
    • F48 30А*2 K30S Контроллер ЕММ (стеклоочистка )
    • F49 25А*2 K30S Контроллер ЕММ (ПТФ, ЗПТО, номерной знак)
    • F50 25А*1 K30S Контроллер ЕММ (ЛДС, ПБС, ПГО)

    Схема реле:

    № реле (сила тока, А) Наименование реле
    К1 (70А*1/50А*2), цепь К15R Питание светотехники и обогрева сидений (не люкс/ люкс)
    К2 (30А) Свободен
    К3 (30А) Обогрев заднего стекла
    К4 (30А) Стеклоподъемники передних стекол
    К5 (40А) Вентилятор отопителя салона
    К6 (30А) Стеклоподъемник задних стекол
    К7 (20А) Модуль бензонасоса
    К8 (20А) АСС (питание розетки 12В)

    *1 - для комплектаций Classic и Comfort

    *2 - для комплектаций Luxe

    Блок предохранителей Лада Веста в моторном отсеке



    Блок предохранителей Лада Веста в моторном отсеке

    1. Из руководства по эксплуатации автомобилем:

    Предохранители:

    Реле:

    2. Из книги по ремонту:

    монтажный блок Весты в моторном отсеке

    Схема предохранителей:

    № предохранителя (сила тока, А) Цвет предохранителя Защищаемая электрическая цепь
    F60 (70 A) Розовый  Электроусилитель рулевого управления (ЭУР)
    F61 (30 A) Зеленый Обогреватель заднего стекла
    F62 (40 A) Оранжевый Контроллер системы курсовой устойчивости (ESP)
    F63 (15 A) Синий Кондиционер
    F64 (5 А) Светло-коричневый Не используется
    F65 (25 A) Белый Контроллер системы курсовой устойчивости (ESP)
    F66 (5 A) Светло-коричневый Роботизированная коробка передач (АМТ)
    F67 (-) - Не используется
    F68 (70 A) Розовый Роботизированная коробка передач (АМТ)
    F69 (15 A)   Синий Кондиционер
    F70 (60 A) Синий Цепи питания предохранителей F4, 6, 7, 8, 12, 13, 14, 23, 26, 29, 31, 36, 37, 38, 42, 43, 44, 45, 47, 48, 49, 50 монтажного блока в салоне
    F71 (60 A) Синий Генератор
    F72 (60 A) Синий
    F73 (10 A) Красный Звуковой сигнал
    F74 (5 A)  Светло-коричневый Выключатель света заднего хода
    F75 (60 A) Синий Обогрев ветрового стекла
    F76 (10 A) Красный Противоугонная сигнализация
    F77 (-) - Не используется
    F78 (7,5 A)   Коричневый Клапана продувки адсорбера, датчики системы управления двигателем (датчиков кислорода, клапана ГРМ)
    F79 (40 A) Оранжевый Электровентилятор охлаждения двигателя
    F80 (5 A) Светло-коричневый Обогрев ветрового стекла
    F81 (-) Синий Не используется
    F82 (-) Синий Не используется

    Схема реле:

    № реле (cила тока, А) Наименование реле
    К21 (30А) Реле обогрева ветрового стекла 1
    К22 (30А) Реле обогрева ветрового стекла 2
    К23 (30А) Реле стартера
    К24 (20А) Реле звукового сигнала
    К25 (20А) Реле тревожного звукового сигнала
    К26 (-) Не используется
    К27 (20А) Главное реле ЭСУД
    К28 (20А) Реле муфты компрессора кондиционера

    Дополнение от владельцев автомобиля

    1. Дополнительная информация о предохранителях и реле: (автор unnown):

    Перед заменой предохранителя следует сначала определить причину его перегорания. Завод-изготовитель не допускает применение предохранителей, отличающихся по номиналу силы тока от рекомендуемых в таблицах ниже. Это может привести к неисправностям в работе электрооборудования Весты, коротким замыканиям и даже возгоранию автомобиля!

    2. Монтажный блок Lada Vesta Comfort Image (автор bartollomey):

    Монтажный блок Lada Vesta Comfort ImageМонтажный блок Lada Vesta Comfort Image

    Чтобы скачать файлы нужно авторизироваться на сайте

    Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать руководство).

    Где купить: в нашем интернет-магазине (категория Реле и предохранители Lada Vesta).

    Ключевые слова: монтажный блок лада веста

    Поделиться в социальных сетях:

    Когда вы проверили предохранители/реле на Весте первый раз?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

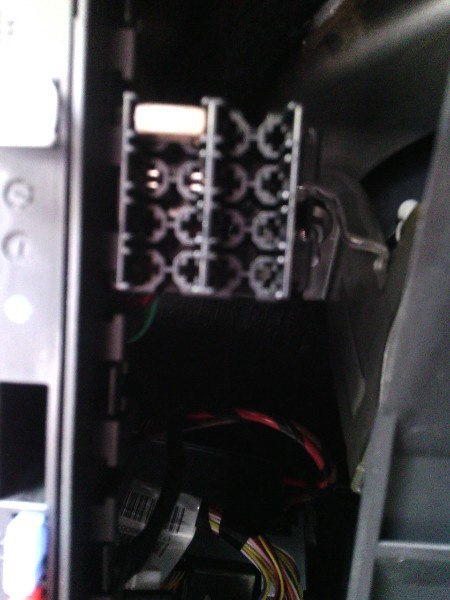

    1. Здравствуйте! Где можно взять постоянный плюс около монтажного блока в салоне, который не пропадает ни когда?
      Нравится 0 Не нравится
      Жалоба
    2. Добрый день, на моей весте пропал звуковой сигнал, не горят габариты, дальний свет, и панель приборов, подскажите в чём может быть дело? Предохранитель сгорел,ставлю новый,переключаю на габариты и пред сразу сгорает.
      Нравится 0 Не нравится
      Жалоба
      1. Значит замыкание где-то в проводке.
        Жалоба
    3. Гость Сергей
      Гость Сергей
      9 октября 2018 02:38
      Не работает сигнал , габариты и дальний свет с ручки не ВКЛ а ставил на авто режим все работает дальний свет ручку на себя работает пред все в норме
      Нравится 0 Не нравится
      Жалоба
      1. F4-5A, F73-10A проверяли? На будущее, чтобы получить корректные ответы корректно пишите о комплектации и работе/не работе оборудования в разных режимах. Пользуйтесь соответствующими схемами здесь на сайте, для прослеживания хотя бы логики эл. цепочек.
        Нравится +1 Не нравится
        Жалоба
    4. Гость Антон,
      возможно блок EMM ушел в защиту. Чтобы разблокировать каналы следует выполнить эту инструкцию (см. ПРЕДПИСАНИЕ АВТОВАЗА (РАЗБЛОКИРОВКА ЦЕПЕЙ В EMM)):
      https://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-vesta/2049-remont-dopolnitelnogo-bloka-kuzovnoy-elektroniki-lada-vesta.html
      Жалоба
    5. Гость Антон
      Гость Антон
      14 сентября 2018 09:24
      Здраствуйте!менял лампачку в бордочке,замкнул,после чего пропал свет в салоне и не горят габариты,проверил предохронители все целые,в чем может быть проблема,лада веста?
      Нравится +4 Не нравится
      Жалоба
    6. Владимир,
      спасибо, добавил вашу информацию в статью
      Жалоба
    7. Владимир
      Владимир
      28 марта 2018 08:49
      Прошу Вас обновить мои таблицы https://www.drive2.ru/users/unnown/
      по реле и предохранителям/ В шапке неверная запись, нужно GFL11(12).
      К тому же уже выпустил дополнение по аналогам реле :)))
      Нравится -1 Не нравится
      Жалоба
    8. Владимир
      Владимир
      3 марта 2018 09:53
      Сергей,
      О чем вопрос?
      Нравится +1 Не нравится
      Жалоба
    9. Сергей,
      У меня такая же причина как ты исправил её
      Нравится -1 Не нравится
      Жалоба
    10. Получили по СМС запоздалые ответы от ВАЗ

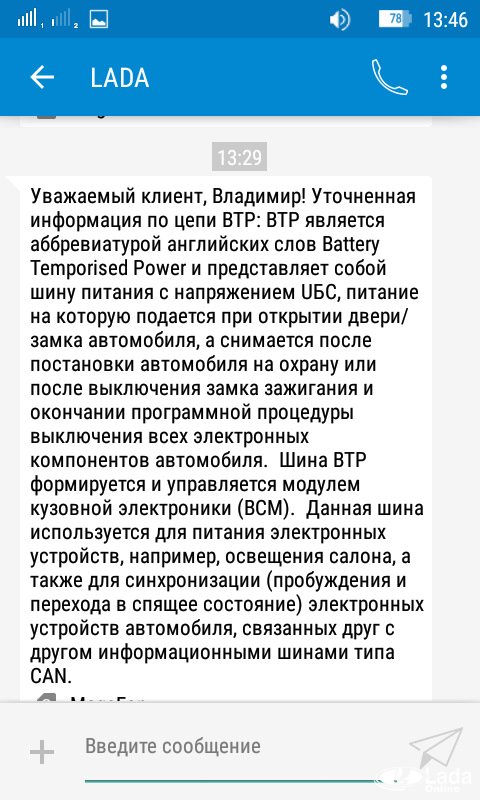

      1. По цепи(шине) ВТР. Ответ исчерпывающий и многое дополняющий по части блокировок .

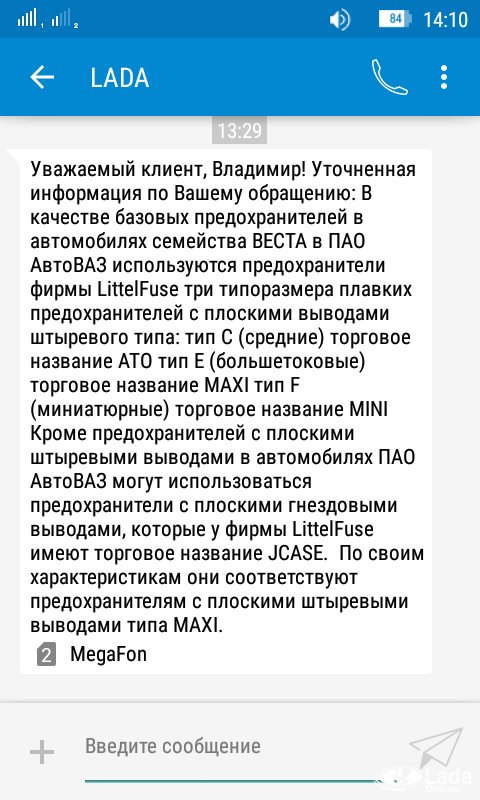

      2. По типам предохранителей в монтажных блоках Весты. В общем, предохранители типа AUTO-по факту ATO, а AVTO -по факту MINI.


      https://www.drive2.ru/l/495446262741467391/
      Жалоба
    11. Владимир
      Владимир
      16 февраля 2018 09:29
      LadaOnline, А саму эл.схему чтож не всавили?
      Нравится 0 Не нравится
      Жалоба
    12. добавил еще схему реле и предохранителей для LADA VESTA LUXE GFL13(12) С ВАЗ-21129 (52-Y4P)
      Жалоба
    13. Владимир
      Владимир
      13 февраля 2018 13:02
      LadaOnline, Ответа ВАЗ нет, молчат. Но мы не сдаемся. Еще раз проведен в машине эксперимент с F51 по всем возможным вариантам назначения оного.
      При откл. F51 не работает розетка 12В, ММС не переходит в режим изображения сигнала от камеры заднего вида при вкл. задней передачи. Вывод напросился сам: предохранитель все же в цепи обмотки К8, питание на ММС(А7) - для управления камерой (пит. 6В) с выхода С7 и режимом переключения экрана на изображение с камеры заднего вида при подаче упр. сигнала на ММС(А1)
      Нравится +1 Не нравится
      Жалоба
    14. unnown89,
      потом напишите пожалуйста тут, что вам ответят.
      Жалоба
    15. LadaOnline,
      Да, 09.02.18 Номер обращения: 2915750. "О наименовании и разъяснении цепи с F51 моей комплектации"
      Нравится 0 Не нравится
      Жалоба
    16. unnown89,
      а вопрос такой через обратную связь задавали?
      Жалоба
    17. LadaOnline,
      Нужен компетентный ответ от Обратной связи ВАЗ. Не пойду же я разбирать всю проводку.
      Нравится 0 Не нравится
      Жалоба
    18. unnown89,
      может это предохранитель камеры заднего вида тогда
      Жалоба
    19. unnown89,
      Не выдержал, пошел в машину проверять еще раз. Повторю, чтобы не забылся сам вопрос.
      Веста Люкс МКПП ММС в монтажном блоке предохранителей стоит F51(5А) и подведена проводка .
      Если выдернуть F51, то получаем отсутствие изображения на ММС при включении задней передачи от камеры заднего вида. Зуммер, при включении ЗП, на ММС слышен, но изображение отсутствует в любых положениях ключа зажигания. Сама ММС работает во всех положениях замка зажигания.
      На схемах в инете предохранитель в цепи питания камеры ни где не встречается.
      Где собака порылась на ВАЗе...?
