- облицовку 1, рисунок 2, консоли панели приборов среднюю;
- облицовку 2 консоли панели приборов нижнюю;
- накладку 3 облицовки туннеля пола;
- облицовку 4 туннеля пола.
- Устройство и диагностика системы надувных подушек безопасности LADA
- Как устранить ошибку подушки безопасности на Lada Vesta, XRAY
Как заменить блок управления СНПБ на Lada XRAY
18 июня 2021 Лада.Онлайн 6 084 4
В состав системы надувных подушек безопасности (СНПБ) входит блок управления (БУСНПБ). На автомобилях семейства Lada XRAY он располагается в центральном тоннеле. В случае неисправностей (например, ошибка B1000-49) блок управления меняется на новый. Замена блока занимает около часа. Далее представлена инструкция по его снятию и установке.
1. Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, открыть капот и отсоединить клемму
провода "массы" от аккумуляторной батареи (ключ гаечный 10).
2. Снять (при наличии) подлокотник 1, рисунок 1, водителя с облицовки туннеля пола.
Рисунок 1 – Снятие подлокотника водителя с облицовки туннеля пола: 1 – подлокотник водителя
3. Снять
4. Извлечь клипсы крепления правого заднего и левого заднего воздуховодов обогрева салона к полу под передними сиденьями, отсоединить усилием рук и снять передние части, рисунок 3, правого и левого воздуховодов от задних воздуховодов обогрева салона и блока отопителя (приспособление для демонтажа пластиковых и декоративных элементов кузова или отвертка плоская).
Рисунок 2 – Снятие облицовок консоли панели приборов и туннеля пола на автомобиле LADA XRay: 1 – облицовка консоли панели приборов средняя; 2 – облицовка консоли панели приборов нижняя; 3 – накладка облицовки туннеля пола; 4 – облицовка туннеля пола

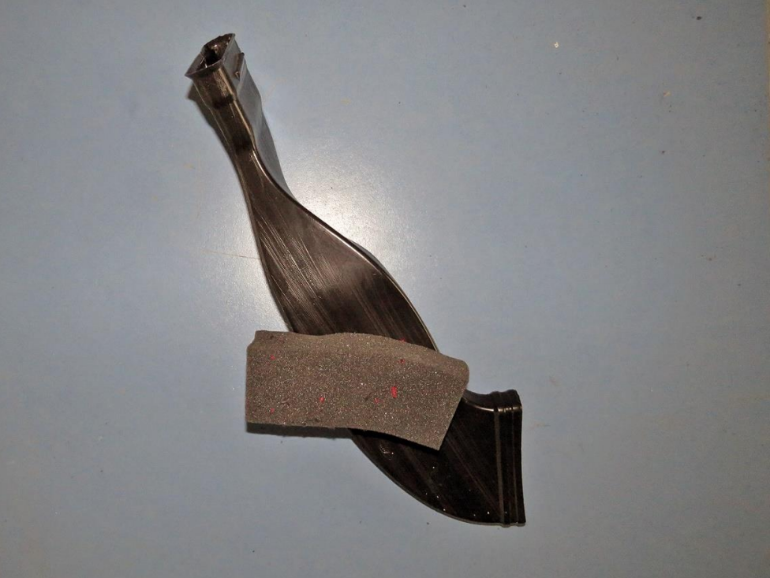

Рисунок 3 – Передняя часть заднего воздуховода обогрева салона с прокладкой в сборе
5. Отвести вверх фиксатор колодки и отсоединить колодку 1, рисунок 4, жгута проводов от блока 2 управления СНПБ.
Рисунок 4 – Замена блока управления СНПБ на автомобиле LADA XRay: 1 – колодка жгута проводов к блоку управления СНПБ; 2 – блок управления СНПБ; 3 – болт крепления блока СНПБ
6. Отвернуть три болта 3 крепления и снять блок управления СНПБ (ключ гаечный 10, головка сменная 10, ключ трещоточный).
7. Взять новый блок управления СНПБ, сориентировать его и установить на автомобиль так, чтобы стрелка на крышке блока была направлена по ходу движения автомобиля, рисунок 5. Момент затяжки болтов крепления блока управления СНПБ – 7…8 Н.м (0,7…0,8 кгс.м) (ключ гаечный 10, головка сменная 10, ключ моментный).
8. Присоединить колодку 1, рисунок 4, жгута проводов к блоку управления СНПБ и зафиксировать.
9. Установить снятые ранее детали в порядке обратном снятию.
10. Присоединить клемму провода "массы" к клемме "-" аккумуляторной батареи. Момент затяжки гайки болта крепления клеммы провода "массы" 4…6 Н.м (0,4…0,6 кгс.м) (головка сменная 10, ключ моментный).
ВНИМАНИЕ! Блок управления СНПБ поставляется в запасные части в заблокированном состоянии. После замены блока управления его необходимо разблокировать.
Рисунок 5 – Стрелка направления установки блока управления СНПБ
