Как установить и подключить торпедо нового образца на Lada Niva 4x4

В начале 2020 года в продаже появилась обновленная Lada Niva. Одна из особенностей обновления - новая, более современная панель приборов (торпедо). Владельцы старых внедорожников нашли способ, как установить торпедо нового образца в Ниву до 2020 года выпуска.

Простой вариант

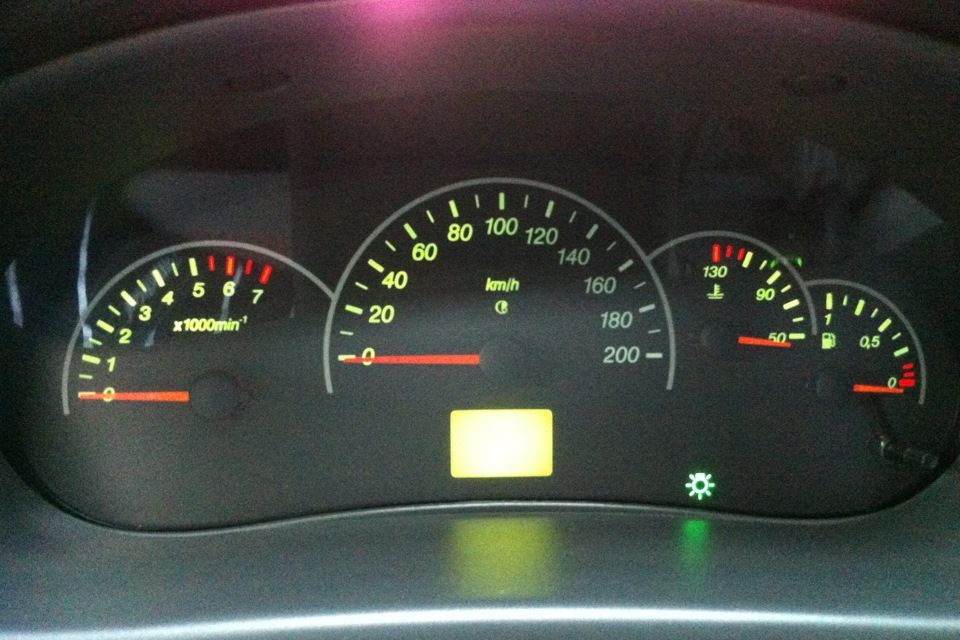

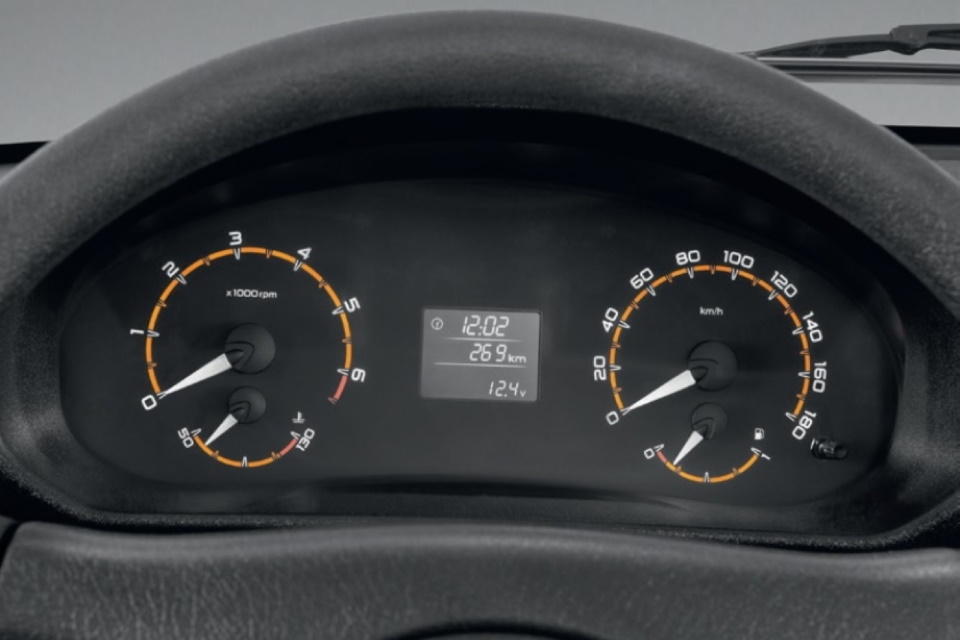

На Lada Niva с 2020 года устанавливается щиток приборов нового образца (артикул 8450082782) с CAN шиной. Чтоб установить ее в старую Ниву потребуется блок управления с CAN шиной либо специальный адаптер, который стоит тоже недешево (около 5 тысяч рублей). Чтобы минимизировать затраты можно установить комбинацию приборов без CAN шины, например, от Lada Priora (артикул 21700380101000).

Потребуется:

• 21700380101000 Комбинация приборов Приора без CAN

Торпедо:

• 8450083181 - Панель приборов (торпедо) нового образца в сборе с воздуховодами
• 8450082851 - Уплотнитель панели приборов
• 8450083539 - Уплотнитель панели приборов левый
• 8450083540 - Уплотнитель панели приборов правый
• 8450082831 - щиток панели приборов
• 8450082832 - Накладка центральная на торпедо
• 8450082834 - Облицовка панели приборов
• 8450082835 - корпус бардачка
• 8450082836 - крышка бардачка
• 21900532530800 - Пружина крепления панели приборов
• 769845391R - Крепление для облицовка панели приборов 4шт

Тоннель (старый тоннель не подойдет к новой торпедо):

• 8450082692 Облицовка обивки кожуха пола
• 8450082697 Обивка кожуха пола

Кнопки, разъемы и прочее:

• 8450100894 - Переключатель отопителя (белая подсветка)
• 8450082978 - Выключатель рециркуляции(белая подсветка)
• 8450100638 - Выключатель обогрева заднего стекла (белая подсветка)
• 8450100636 - Модуль управления светом(белая подсветка)
• 8450082981 - Выключатель аварийки от нивы 2021г.
• 8450082700 - Реле аварийки 2020г.
• 21900372511010 - Розетка 12в
• 21700371060401 - заглушки вместо кнопок
• 21900371834900 - Рукоятка гидрокорректора
• AX471 - Разъем розетки 12в
• AX470 - Разъем выключателя аварийки от нивы 2021г.
• AX473 - Разъем модуля управления светом
• AX3661 - разъем переключателя отопителя
• AX3782 - разъем для кнопки обогрева или рециркуляции
• Разъем реле аварийки 2020г (выбирать female): на Али
• Разъем 20контактный блока управления печкой: на Али
• Разъем для приборки от приоры на Али

Печка:

• 8450082715 - Отопитель с испарителем и управлением в сб
• 8450082852 - Распределитель воздухообогревателя

Цена комплекта: около 90 тысяч рублей. Все позиции можно купить/заказать в нашем интернет-магазине.

Порядок замены:

1. Снять торпедо.

2. Установить печку, просовывая ее снизу. Чтобы не мешал рычаг КПП, установить его на вторую передачу. Если в машине есть ЭУР, тогда воздуховод будет упираться в блок управления ЭУР, его придется снять.

3. При установке печки также придется расточить немного отверстия для винтов крепления.

4. Подсоединить патрубки отопителя к новой печке, тут все штатно, доработок не требуется.

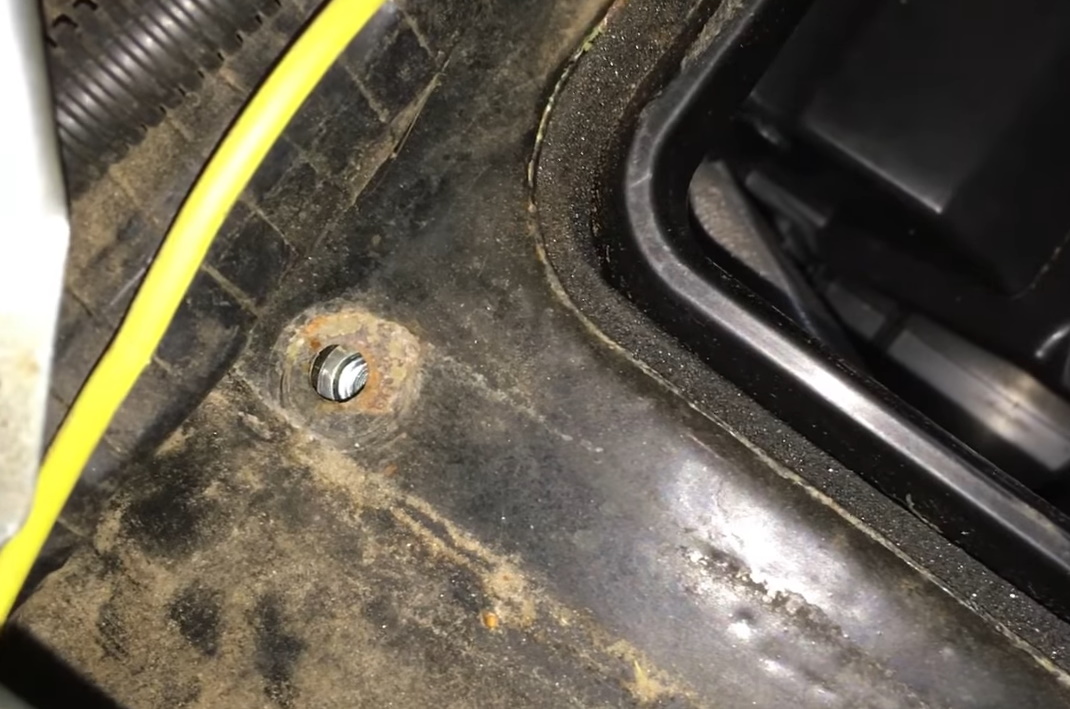

5. Верхние крепления совпадают, либо можно завернуть винты в усилитель. А верхние шпильки идут со смещением.

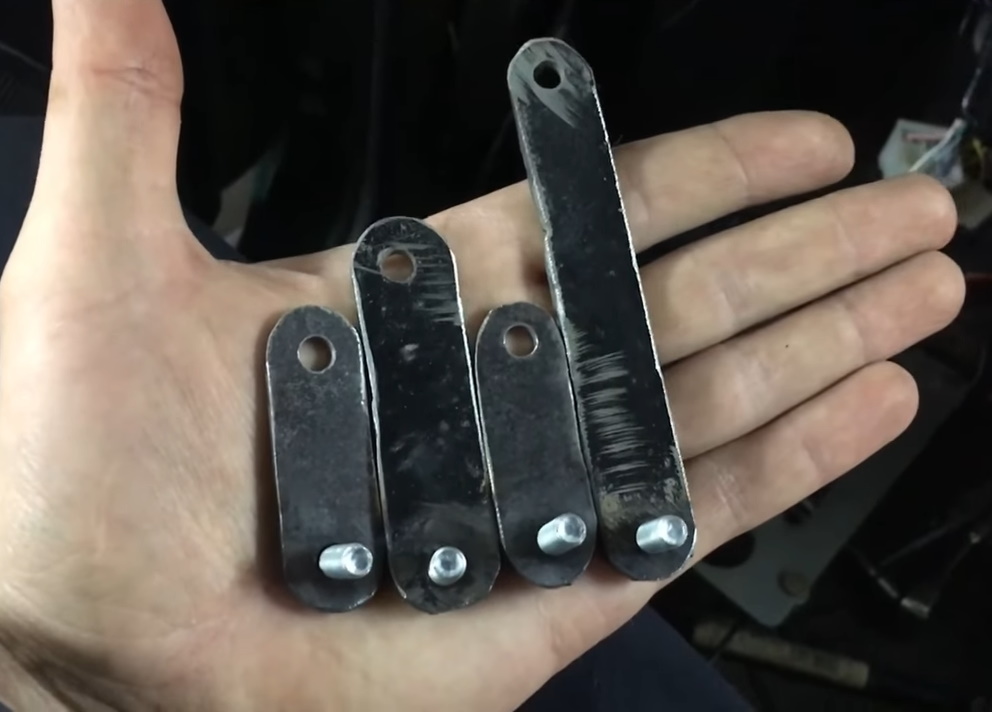

Поэтому для крепления придется изготовить переходные пластинки.

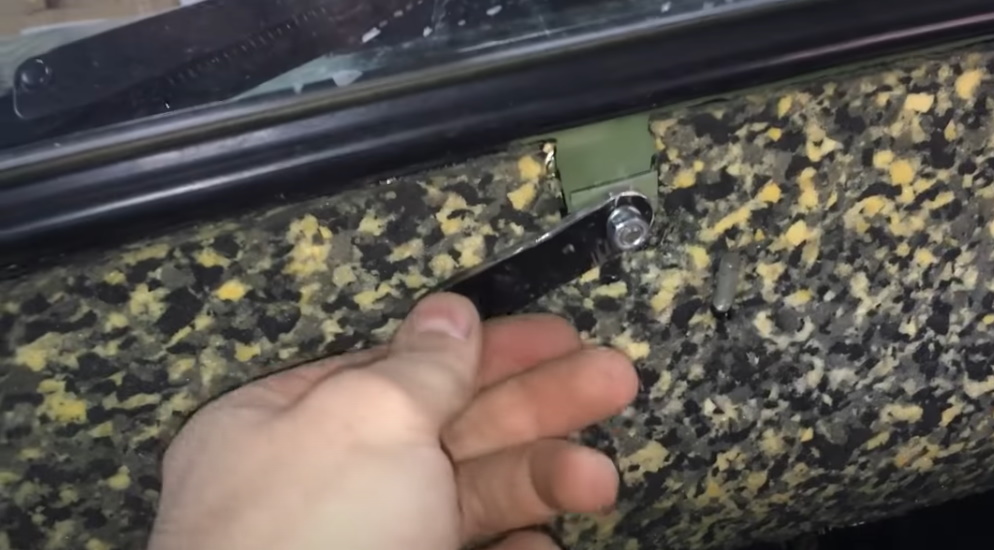

Установить их вот таким образом:

6. Установить торпедо.

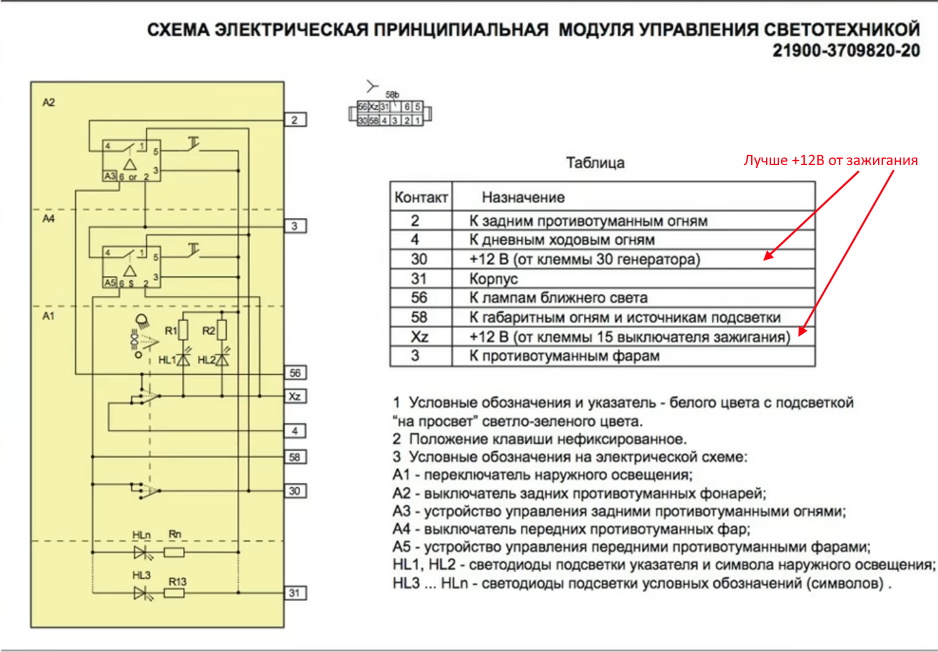

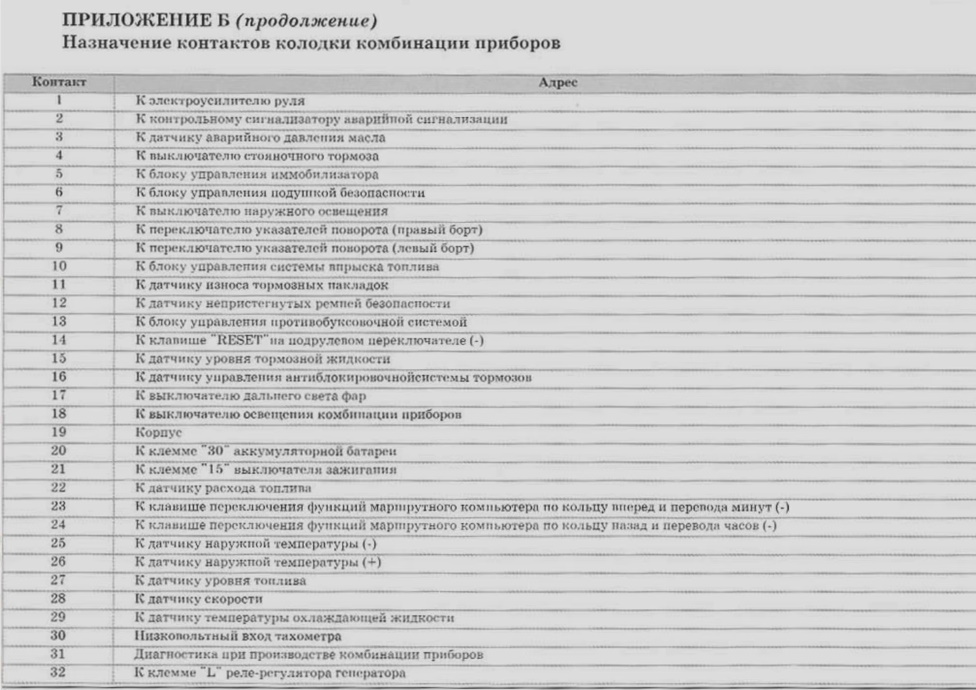

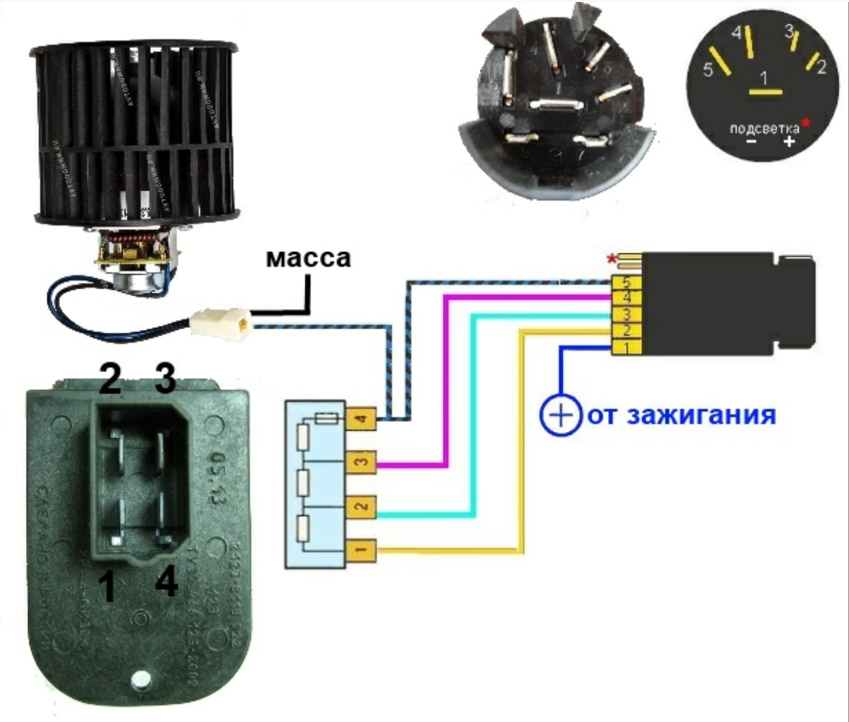

Схемы подключения электрооборудования:

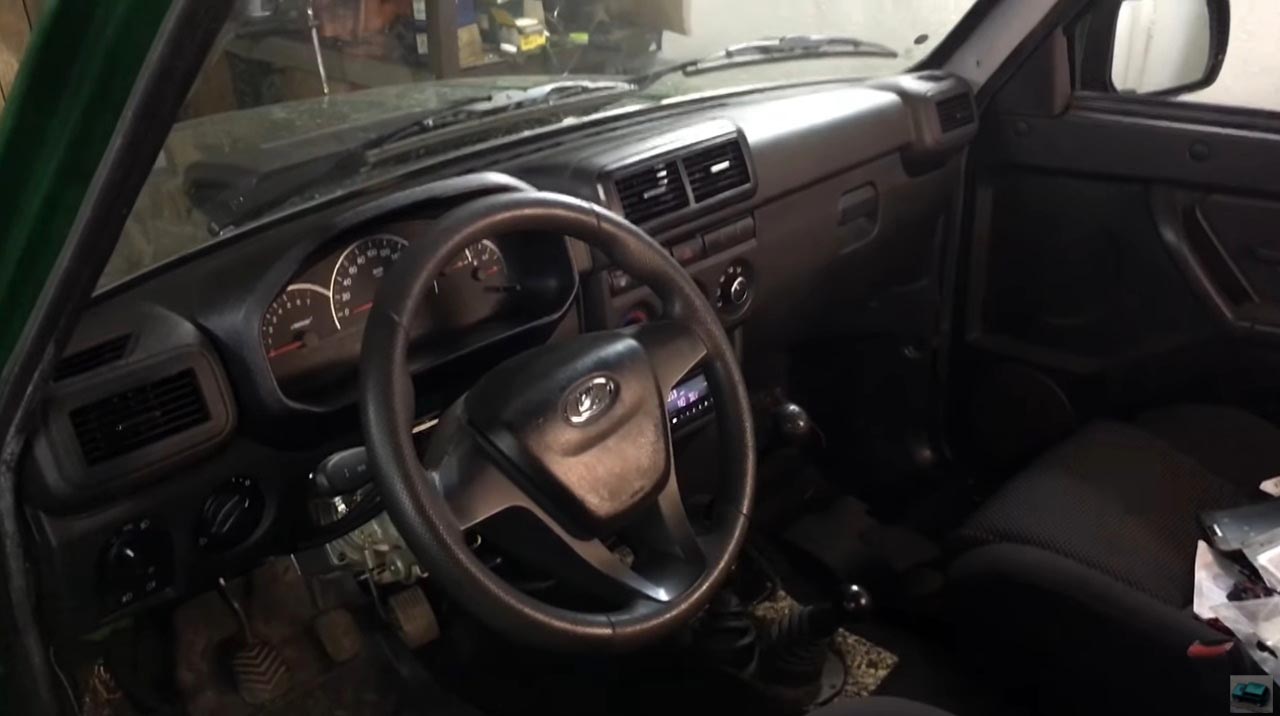

Результат на фото (торпедо старого образца, торпедо нового образца):

Инструкция по установке также показана на видео:

Полностью оригинал

Если устанавливать оригинальную комбинацию приборов с CAN шиной (артикул 8450082782), тогда дополнительно потребуется жгут проводов панели приборов 21214 (8450082739), который стоит более 20 тысяч рублей.

Цена комплекта: около 110 тысяч рублей.

Примеров установки такого набора пока нет.
