- 2190-50 -
- 2192-50 (ПО 1.9) -
- 2190-00-029 -
- 219020-060 -
- 219020-076 -
- 219020-087 -
- 219020-090(АТ) - прислал ARS190475
- 219020-091 -
- 219020-096 - прислал ARS190475
- 219040-046 -
- 219040-047 -
- 2190-3801010-50 ПО: 6.6 (КП с двумя дисплеями) - прислал ARS190475
- 2190-3801010-50 ПО: 7.2 (КП с двумя дисплеями) - прислал ARS190475
- 219220-014 -
- 219240-006 - прислал ARS190475
- 219240-007 -
- 219240-009 -
- 219240-012 -
- 219240-014 -
- 219250-2.5 (КП с двумя дисплеями) - прислал ARS190475
- 219020-092_for_076 -
- 219020-092 - (автор)
- 2190-3801010-50 ПО: 7.1 -
- 219050-72 (КП с двумя дисплеями)
- 219090-23 (КП с двумя дисплеями для АМТ)
- 219090-24 (КП с двумя дисплеями для АМТ)
- 2190-70 ПО-01 АМТ прислал ARS190475
- 2192_80 версия ПО- 001 - Калина кросс с АМТ
- 2192_90 версия ПО- 1.6 - Калина кросс с АМТ. Дамп двухокошечной приборки.
- 2190_90 v1.7
- 8450101019 Granta FL
- 8450104950 Granta FL версия 0606
- 2192_90 версия ПО- 1.8 - Калина с АМТ Дамп двухокошечной приборки , прислал den67rus
- Granta FL 8450101019 ПО 34
- Granta FL 8450104950 ПО 606
- Granta FL ПО 434
- снять панель приборов и заднюю крышку;
- питание (9-14 В) на 19 и 21 контакты (можно без питания, для этого переставить перемычку под крышкой программатора на 3.3v);
- минус на 17 контакт;
- шлейф программатора (загорится лампа PWR).
- На закладке Interface нажимаем detect, в окне появится USBDM-js16-001. Нижние галочки должны быть активированы;
- На закладке Target нажимаем на кнопку Load Hex Files и выбираем прошивку (должна находиться в корне диска), ставим галочку Auto Reload, выбираем чип HY-MC9S12HY64, выбираем Unsecure, выбираем EraseSelective и ставим галку Enable Sounds. (чтобы обнулить пробег и затереть иммо выбираем EraseMass, но делать это не рекомендуется);
- На закладке Advanced ставим галочку Enabled и проверяем поле ниже (в конце должна быть буква F, если другая буква, то меняем на F).
Прошивка комбинации приборов Лада Гранта и Калина 2
17 марта 2016 Лада.Онлайн 225 408 747
Сталкивались с проблемой, когда в панели приборов не показывается температура наружного воздуха? Даже после установки датчика значения не выводятся на экран. Чтобы исправить этот недостаток предлагается обновить прошивку приборной панели автомобилей Лада Гранта и Калина 2.
Сначала выясняем, какой версии прошивка зашита в щиток приборов. Первые цифры (2190 или 2192) указывают на модель автомобиля (Гранта или Калина 2). Далее следуют цифры 00, 20 или 40, которые расшифровываются как «стандарт», «норма» или «люкс» соответственно.
Версии прошивок панелей приборов Лада Гранта и Калина 2
Таблица составлена (находится в процессе корректировки) по отзывам автолюбителей (дополняйте комментариями). Гарантии, что все данные верные нет!
| Комплектация | Версия прошивки | ДТНВ* | ДТОЖ* | Что нужно для прошивки | Примечание |
|---|---|---|---|---|---|
| Гранта Стандарт | 015 | Нет | Нет | Менять дисплей и работа паяльником | Старая плата |
| 029-040 | Нет | Нет | Менять дисплей и работа паяльником | Обновленная плата | |
| Гранта Норма |
053, 060, 076, 087 | Нет | Нет | Работа паяльником или использовать модифицированную прошивку 2190-20_092_for_076 | |
| 090, 091 | Да | Нет | Подходит 092 и 009 или 012 от Калины | ||
| 092-095 | Да | Да | |||
| Гранта Люкс | 032, 038, 042 | Да | Нет | Подходит прошивка 046 | |
| 046 | Да | Да | Показывает номер передачи | ||
| 047 | Да | Да | |||
| Калина Норма | 007 | Да | Нет | Подходит прошивка 009 или 012 | |
| 014 | Да | Да | Добавлен вкл\выкл звукового сопровождения переключения передач | ||
| Калина Люкс | 009 | Да | Да | Подходит прошивка 012 | |
| 012 | Да | Да | Показывает номер передачи | ||
| 014 | Да | Да | |||
| Granta FL | 8450101019 34 | Да | Да |
CAN, Immo, Cruise "Вежливая" подсветка |
* - ДТНВ - датчик температуры наружного воздуха, ДТОЖ - датчик температуры охлаждающей жидкости.
Скачать прошивки (дампы прошивок щитка приборов, ссылки доступны для пользователей сайта):
В процессе прошивки комбинация приборов может выйти из строя, автор статьи ответственности не несет. Кроме этого, разбирая щиток приборов вы теряете гарантию.
Инструкция по прошивке приборной панели
Потребуется: программатор Usbdm OSBDM V4.95 (есть в каталоге Алиэкспресс).
Внимание! Перед началом действий рекомендуется сделать резервную копию штатной прошивки.
Устанавливаем софт HCS12 Programmer и USBDM driver X86 или X64. Для ОС Windows 8 или 8.1 перед установкой ПО следует отключить проверку подлинности драйверов. После установки ПО подключаем программатор к ПК (должны гореть лампы COM и USB).
Подключаем к приборке:
Внимание! В одноокошечной и двухокошечной приборках по разному стоят разъемы программирования, и напряжение программирования не 3,3 а 5 вольт. Запитанную от 12 вольт приборку не надо запитывать от программатора, особенно выставленного на 3,3v- программатор будет шунтировать собой питание процессора.
Запускаем софт HCS12 Programmer и выполняем настройки:

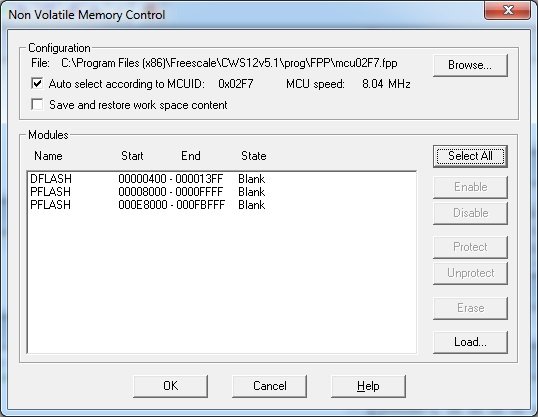

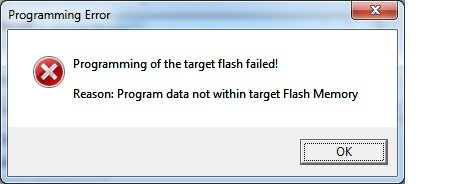

Когда все параметры выставлены, запускаем процесс прошивки панели приборов (на закладке Target нажимаем Program Flash). Через 10 секунд обновление завершится, на вопрос о подключении следующей приборки отвечаем «Нет». Проверяем версию щитка приборов еще раз. Все!
Доработка паяльником
Если не хотите использовать модифицированную прошивку 2190-20_092_for_076, тогда можно доработать паяльником.
Автор фото goffka. Автор идеи destin.
Пункт первый — Перестанет гореть индикация подушки безопасности! Проще всего сделать так.
Дорожка выходила с одного выхода, от нее отпаяли ногу процессора и задрали ее в воздух. К дорожке же подпаяли нужную ногу, которая как раз тоже висела в воздухе.
Идея отличная, но есть маленькое но, данный выход переназначен на вход управления индикацией аварийки. И в дальнейшем нам может он понадобиться, поэтому я решил пойти другим путем, точнее я подсмотрел другой вариант у того же автора что и на предыдущем фото.
И вот как получилось:
Только еще необходимо порезать дорожку, для того что бы не возвращалось на другую ногу процессора. На фото указано, что нужно резать.
Пункт второй — Подсветка шкал приборов. Здесь тоже необходимо к другому выходу подпаяться, но тут уже проще. Выпаиваем ризистор.
Получается разрыв дорожки, ту сторону дорожки что идет на контроллер оставляем висеть в воздухе, а ко второму краю припаиваем провод и ведем его сюда
Тут идет дорожка тоже с контроллера на включение остальной подстветки, к ней и запаралллелимся. Припаиваем выпаянный резистор и к нему провод.
Обратите внимание что у меня резистор идет над дорожкой, один конец припаян к ней, а второй нет!
Напомним, есть и другие доработки приборной панели, например, установить индикацию ПТФ. В комментариях указывайте успешные варианты обновлений прошивок, таблицу в статье будем дополнять!
Фото: бортовой журнал MrRararai
