    Прошивка комбинации приборов Лада Гранта и Калина 2

     17 марта 2016  Лада.Онлайн    196 366    665

    Прошивка комбинации приборов Лада Гранта и Калина 2

    Сталкивались с проблемой, когда в панели приборов не показывается температура наружного воздуха? Даже после установки датчика значения не выводятся на экран. Чтобы исправить этот недостаток предлагается обновить прошивку приборной панели автомобилей Лада Гранта и Калина 2.

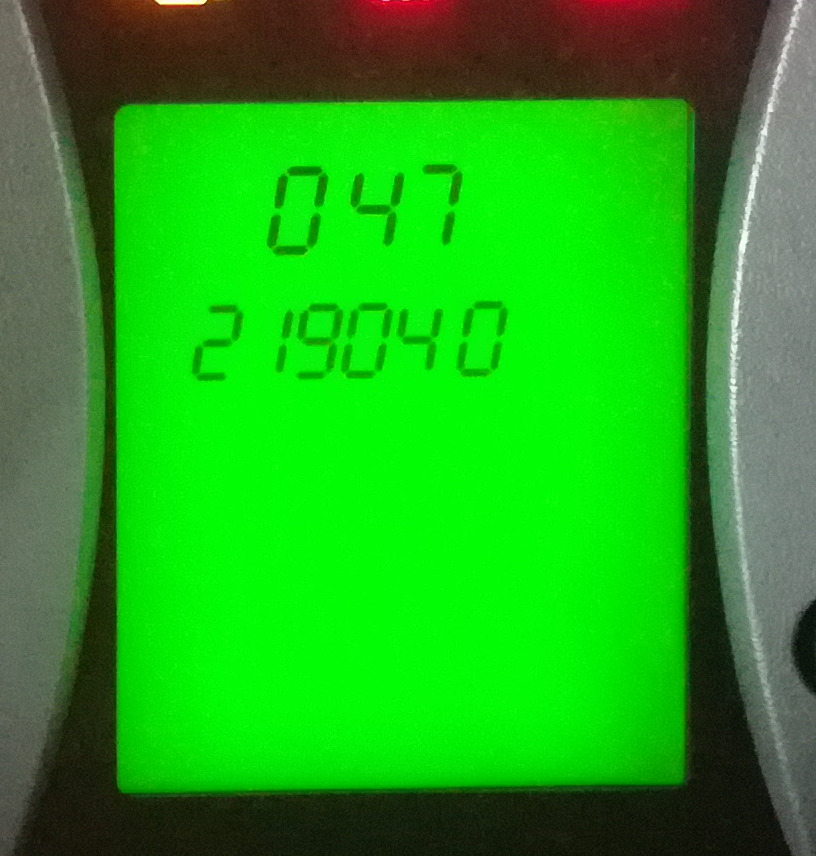

    Сначала выясняем, какой версии прошивка зашита в щиток приборов. Первые цифры (2190 или 2192) указывают на модель автомобиля (Гранта или Калина 2). Далее следуют цифры 00, 20 или 40, которые расшифровываются как «стандарт», «норма» или «люкс» соответственно.

    Версии прошивок панелей приборов Лада Гранта и Калина 2

    Таблица составлена (находится в процессе корректировки) по отзывам автолюбителей (дополняйте комментариями). Гарантии, что все данные верные нет!

    Комплектация Версия прошивки ДТНВ* ДТОЖ* Что нужно для прошивки Примечание
    Гранта Стандарт 015 Нет Нет Менять дисплей и работа паяльником Старая плата
    029-040 Нет Нет Менять дисплей и работа паяльником Обновленная плата
    Гранта Норма

    053, 060, 076, 087 Нет Нет Работа паяльником или использовать модифицированную прошивку 2190-20_092_for_076
    090, 091 Да Нет Подходит 092 и 009 или 012 от Калины
    092-095 Да Да
    Гранта Люкс 032, 038, 042 Да Нет Подходит прошивка 046
    046 Да Да   Показывает номер передачи
    047 Да Да
    Калина Норма 007 Да Нет Подходит прошивка 009 или 012
    014 Да Да Добавлен вкл\выкл звукового сопровождения переключения передач
    Калина Люкс 009 Да Да Подходит прошивка 012
    012 Да Да   Показывает номер передачи
    014 Да Да
    Granta FL 8450101019 34 Да Да

    CAN, Immo, Cruise

    "Вежливая" подсветка

    Источник

    * - ДТНВ - датчик температуры наружного воздуха, ДТОЖ - датчик температуры охлаждающей жидкости.

    Скачать прошивки (дампы прошивок щитка приборов, ссылки доступны для пользователей сайта):

    • 2190-50 -  Чтобы скачать файлы нужно авторизироваться на сайте
    • 2192-50 (ПО 1.9) -  Чтобы скачать файлы нужно авторизироваться на сайте
    • 2190-00-029 -  Чтобы скачать файлы нужно авторизироваться на сайте
    • 219020-060 -  Чтобы скачать файлы нужно авторизироваться на сайте
    • 219020-076 -  Чтобы скачать файлы нужно авторизироваться на сайте
    • 219020-087 -  Чтобы скачать файлы нужно авторизироваться на сайте
    • 219020-090(АТ) - Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
    • 219020-091 -  Чтобы скачать файлы нужно авторизироваться на сайте
    • 219020-096 - Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
    • 219040-046 - Чтобы скачать файлы нужно авторизироваться на сайте
    • 219040-047 -  Чтобы скачать файлы нужно авторизироваться на сайте
    • 2190-3801010-50 ПО: 6.6 (КП с двумя дисплеями) - Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
    • 2190-3801010-50 ПО: 7.2 (КП с двумя дисплеями) - Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
    • 219220-014 -  Чтобы скачать файлы нужно авторизироваться на сайте
    • 219240-006 - Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
    • 219240-007 -  Чтобы скачать файлы нужно авторизироваться на сайте
    • 219240-009 - Чтобы скачать файлы нужно авторизироваться на сайте
    • 219240-012 - Чтобы скачать файлы нужно авторизироваться на сайте
    • 219240-014 -  Чтобы скачать файлы нужно авторизироваться на сайте
    • 219250-2.5 (КП с двумя дисплеями) - Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
    • 219020-092_for_076 - Чтобы скачать файлы нужно авторизироваться на сайте
    • 219020-092 - Чтобы скачать файлы нужно авторизироваться на сайте (автор)

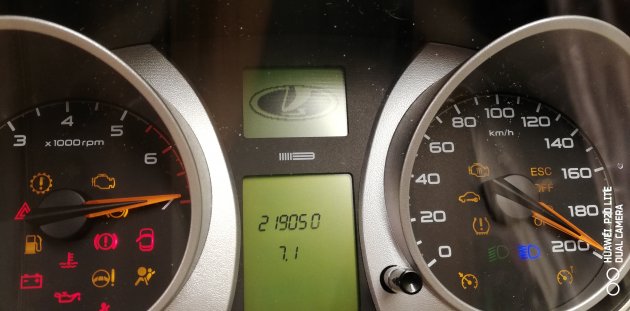

    • 2190-3801010-50 ПО: 7.1 -  Чтобы скачать файлы нужно авторизироваться на сайте
    • 219050-72 (КП с двумя дисплеями) Чтобы скачать файлы нужно авторизироваться на сайте
    • 219090-23 (КП с двумя дисплеями для АМТ) Чтобы скачать файлы нужно авторизироваться на сайте
    • 219090-24 (КП с двумя дисплеями для АМТ) Чтобы скачать файлы нужно авторизироваться на сайте
    • 2190-70 ПО-01 АМТ Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
    • 2192_80 версия ПО- 001 - Калина кросс с АМТ Чтобы скачать файлы нужно авторизироваться на сайте
    • 2192_90 версия ПО- 1.6 - Калина кросс с АМТ. Дамп двухокошечной приборки. Чтобы скачать файлы нужно авторизироваться на сайте
    • 2190_90 v1.7 Чтобы скачать файлы нужно авторизироваться на сайте
    • 8450101019 Granta FL Чтобы скачать файлы нужно авторизироваться на сайте
    • 8450104950 Granta FL версия 0606 Чтобы скачать файлы нужно авторизироваться на сайте
    • 2192_90 версия ПО- 1.8 - Калина с АМТ Дамп двухокошечной приборки Чтобы скачать файлы нужно авторизироваться на сайте, прислал den67rus

    В процессе прошивки комбинация приборов может выйти из строя, автор статьи ответственности не несет. Кроме этого, разбирая щиток приборов вы теряете гарантию.

    Инструкция по прошивке приборной панели

    Потребуется: программатор Usbdm OSBDM V4.95 (есть в каталоге Алиэкспресс).

    Внимание! Перед началом действий рекомендуется сделать резервную копию штатной прошивки.

    Устанавливаем софт HCS12 Programmer и USBDM driver X86 или X64. Для ОС Windows 8 или 8.1 перед установкой ПО следует отключить проверку подлинности драйверов. После установки ПО подключаем программатор к ПК (должны гореть лампы COM и USB).

    Подключаем к приборке:

    Внимание! В одноокошечной и двухокошечной приборках по разному стоят разъемы программирования, и напряжение программирования не 3,3 а 5 вольт. Запитанную от 12 вольт приборку не надо запитывать от программатора, особенно выставленного на 3,3v- программатор будет шунтировать собой питание процессора.

    1. снять панель приборов и заднюю крышку;
    2. питание (9-14 В) на 19 и 21 контакты (можно без питания, для этого переставить перемычку под крышкой программатора на 3.3v);
    3. минус на 17 контакт;
    4. шлейф программатора (загорится лампа PWR).

    подключаем программатор к приборной панели Гранта или Калина 2

    Запускаем софт HCS12 Programmer и выполняем настройки:

    • На закладке Interface нажимаем detect, в окне появится USBDM-js16-001. Нижние галочки должны быть активированы;
    • На закладке Target нажимаем на кнопку Load Hex Files и выбираем прошивку (должна находиться в корне диска), ставим галочку Auto Reload, выбираем чип HY-MC9S12HY64, выбираем Unsecure, выбираем EraseSelective и ставим галку Enable Sounds. (чтобы обнулить пробег и затереть иммо выбираем EraseMass, но делать это не рекомендуется);
    • На закладке Advanced ставим галочку Enabled и проверяем поле ниже (в конце должна быть буква F, если другая буква, то меняем на F).

    параметры HCS12 Programmer для прошивки комбинации приборов Ладапараметры HCS12 Programmer для прошивки комбинации приборов Ладапараметры HCS12 Programmer для прошивки комбинации приборов Лада

    Когда все параметры выставлены, запускаем процесс прошивки панели приборов (на закладке Target нажимаем Program Flash). Через 10 секунд обновление завершится, на вопрос о подключении следующей приборки отвечаем «Нет». Проверяем версию щитка приборов еще раз. Все!

    Доработка паяльником

    Если не хотите использовать модифицированную прошивку 2190-20_092_for_076, тогда можно доработать паяльником.

    Автор фото goffka. Автор идеи destin.

    Пункт первый — Перестанет гореть индикация подушки безопасности! Проще всего сделать так.

    Дорожка выходила с одного выхода, от нее отпаяли ногу процессора и задрали ее в воздух. К дорожке же подпаяли нужную ногу, которая как раз тоже висела в воздухе.

    Идея отличная, но есть маленькое но, данный выход переназначен на вход управления индикацией аварийки. И в дальнейшем нам может он понадобиться, поэтому я решил пойти другим путем, точнее я подсмотрел другой вариант у того же автора что и на предыдущем фото.

    И вот как получилось:

    Только еще необходимо порезать дорожку, для того что бы не возвращалось на другую ногу процессора. На фото указано, что  нужно резать.

    Пункт второй — Подсветка шкал приборов. Здесь тоже необходимо к другому выходу подпаяться, но тут уже проще. Выпаиваем ризистор.

    Получается разрыв дорожки, ту сторону дорожки что идет на контроллер оставляем висеть в воздухе, а ко второму краю припаиваем провод и ведем его сюда

    Тут идет дорожка тоже с контроллера на включение остальной подстветки, к ней и запаралллелимся. Припаиваем выпаянный резистор и к нему провод.

    Обратите внимание что у меня резистор идет над дорожкой, один конец припаян к ней, а второй нет!

    Напомним, есть и другие доработки приборной панели, например, установить индикацию ПТФ. В комментариях указывайте успешные варианты обновлений прошивок, таблицу в статье будем дополнять!
