Замена звукового сигнала на Lada Largus Cross FL

22 мая 2021 dekhanin 12 417 4

К сожалению, производитель устанавливает на достаточно дорогой модели автомобиля Лада Ларгус Кросс FL (фейслифт после 2021 года) сигнал, который при прослушивании в лучшем случае вызывает усмешку и иначе, как ассоциации с козлиным блеянием не вызывает. Было решено заменить штатный гудок на более громкий.

На Lada Largus FL в отличие от предыдущих моделей звуковой сигнал закреплён на бампере. Находится он почти по центру, чуть ближе к левой стороне на планке, которую несколько забегая вперёд, пришлось чуть-чуть отгибать без ущерба для конструкции.

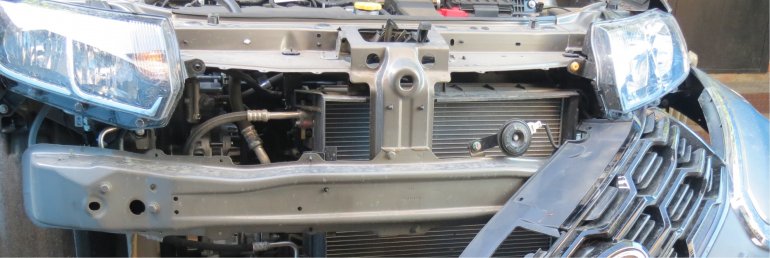

Чтобы получить доступ к сигналу нужно снять передний бампер (инструкция).

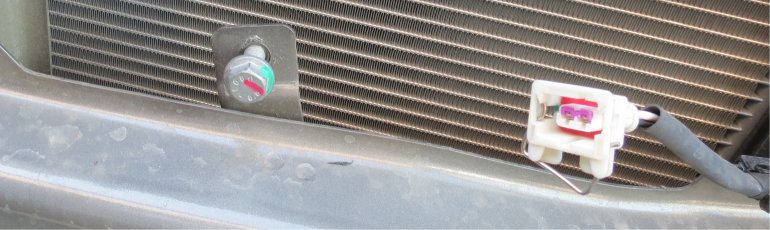

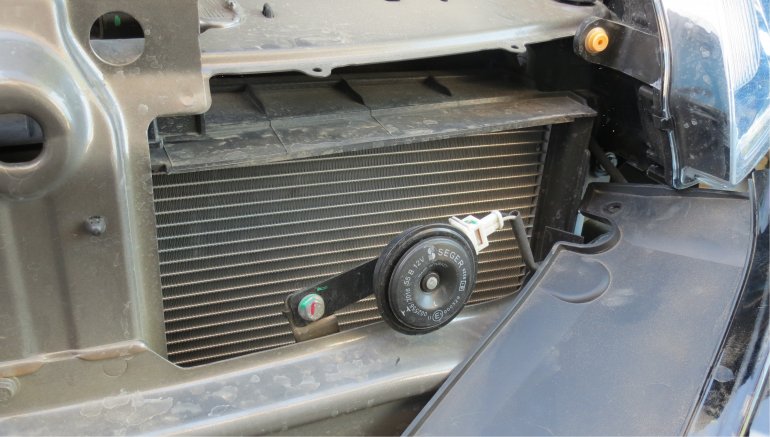

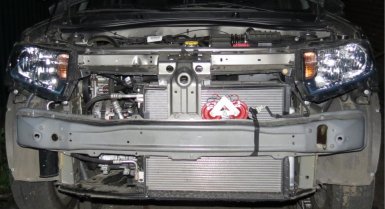

Вот на этой фотографии видна планка, на которую винтом М8 и закрепляется штатный сигнал:

На него же мы и будем устанавливать другой, более подходящий.

Очень не легко было, как написано в Инструкции: «…Вывести бампер из зацепления с боковыми кронштейнами…». Боясь приложить усилия, чтобы ненароком что-либо не сломать, я колдовал над ним и так, и сяк… Так и не поняв, как он выскочил «из зацепления» с одной стороны, а потом - и со второй.

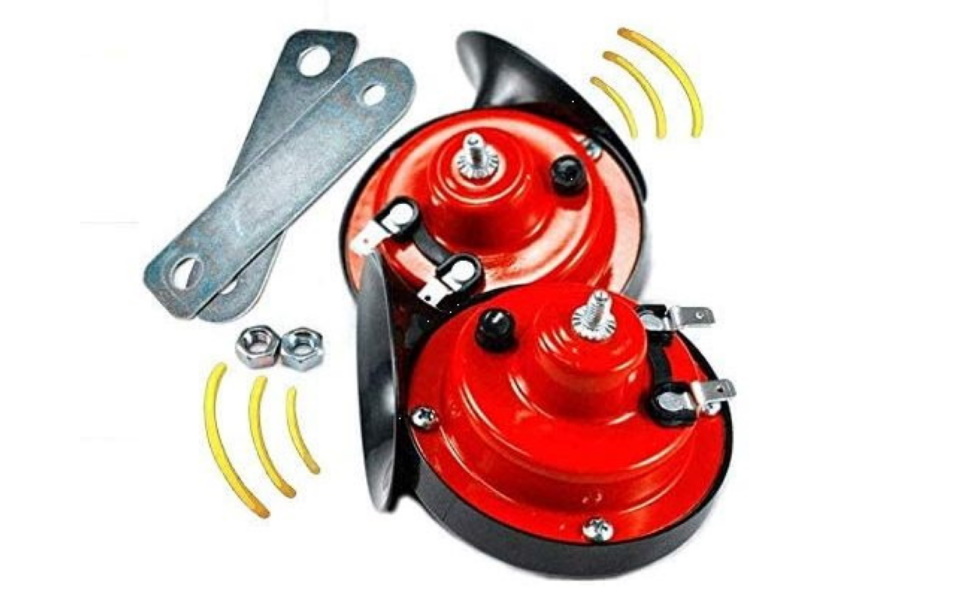

Понравившийся сигнал был выписан с Алиэкспресс, также сигналы есть тут на сайте в категории Звуковые сигналы Ларгуса.

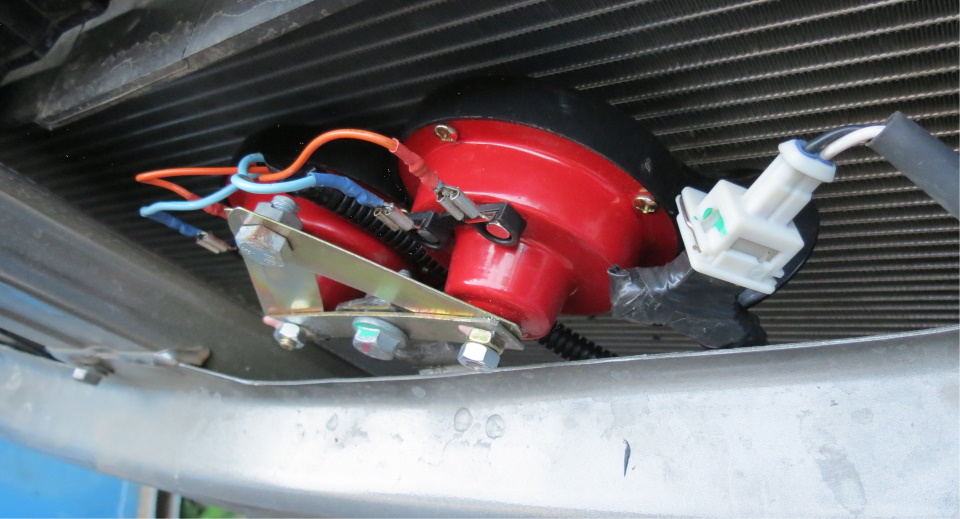

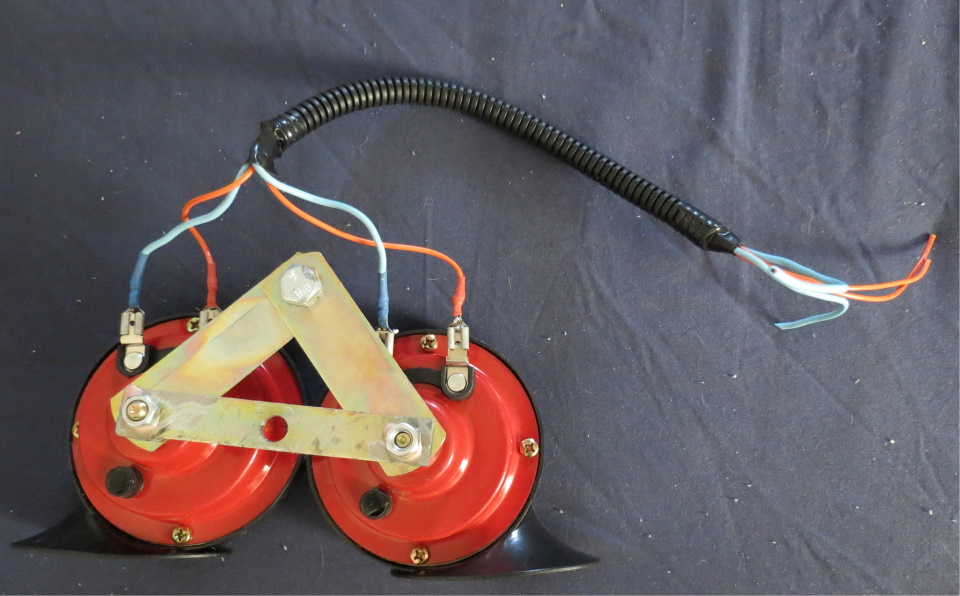

Сигнал был доработан к виду, подходящему для установки на место штатного сигнала и установлен вместо него:

Примечание: 1.Разьём «папа» был вырезан из штатного сигнала. 2.Для подстраховки от возможного трения о корпус при вибрационной тряске провод к сигналу был притянут к бамперу изолентой.

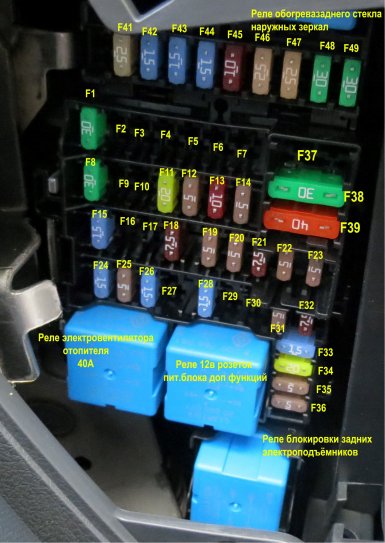

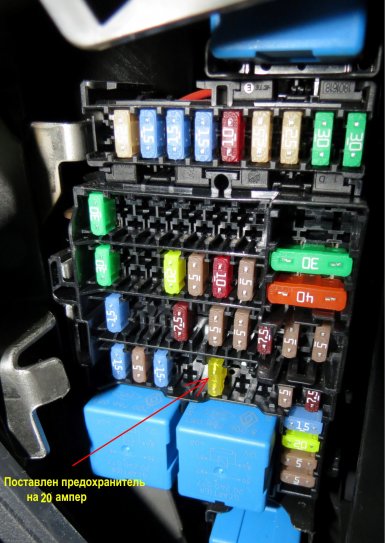

Учитывая, что измеренный ток при подаче звукового сигнала не превышал 14,3 ампера, можно было бы оставить штатный предохранитель на 15 ампер (F28), но для более «комфортного» самочувствия водителя - таки поставлен предохранитель на 20 ампер.

Реле звукового сигнала К11, установленное под капотом, РА66-GF25 посчитал менять не целесообразным, поскольку, как мне представляется, оно и рассчитано на рабочий ток 25 ампер.

Звучание сигнала проверено - более, чем удовлетворяет.

Теперь буду пытаться установить бампер на место..

Поделиться в социальных сетях:

👍

Гость Алексей
22 мая 2021 22:11

На Весте тоже установлен такой сигнал. После изучения электросхем выяснил, что изначально на Весте стояло 2 сигнала. Приоровский низкого тона и тот, что сейчас. Приоровский использовался как основной. Работал при нажатии на подушку руля как предупредительный. Физически располагался справа у крыла. Тот, что стоит сейчас на Ларгусе и Весте изначально предназначался только для штатной сигнализации. На каждый из сигналов стояло отдельное реле. Но эти модернизаторы АвтоВАЗа объединили провода на выходе двух реле и оставили один тихий и дешевый сигнал и как основной, и как сигнализации. Оба реле так и остались. Позже с целью удешевления и уменьшения номенклатуры комплектующих, его начали ставить и на Ларгусы и на другие авто после рестайлинга. Реле рассчитаны на ток 25А. Предохранитель стоит на 10А по заводу. Сигнал Приоры потребляет 4.3А. Можно без проблем и дополнительных реле ставить 2 сигнала от приборы низкого и высокого тона на штатные места. На Весте себе так и сделал. Причем разрезал провод в блоке предохранителей под капотом и вернул схему к штатной 18 года. Тихий сигнал заменил на смену сигнализации. Теперь у меня громкий "стереофонический" сигнал из 2х приоровских, а на сигналку и при запирании авто сирена, как и положено. Пол года. Предохранитель цел, проблем нет, хотя люблю "погонять" фуры в левой полосе...

+3
1. dekhanin
  22 мая 2021 23:08

  В статье я ошибочно указал реле К11 -как реле основного сигнала, однако правильно, наверное, К10.
  В "Руководстве..." указаны 3 рядом стоящие реле К10, К11 и К17, причём в реальном размещении они смещены по сравнению с рисунком.
  Но главное и К10 и К11 имеются, но о какой "тревожной сигнализации "идёт речь?
  В комплектации моего автомобиля, вроде бы не установлена сигнализация.
  Как это проверить?

  0
2. Гость Александр
  25 мая 2021 19:07

  На Весте тоже установлен такой сигнал.
  Ничего подобного - на Весту устанавливается отечественный кал, на Ларгус - даже на фото видно, что импортный. Разница огромная и не в сторону первого.
  Менять сигнал на французе - себя не уважать. Он более чем достаточен.

  -2
3. dekhanin
  25 мая 2021 19:51

  Вы шутите? -Это "козлячье блеяние" более чем достаточен?
  Сейчас я побаиваюсь нажимать лишний раз на клавишу сигнала - звук резкий, громкий. Впечатляет.
  А была -стыдоба. Кстати, турецкого произодства.

  +4
