Как сделать электроскладывание зеркал нового образца на Lada Largus FL, Vesta

На автомобиль Lada Largus FL (фейслифт с 2021 года) на конвейере начали устанавливать новые зеркала с корпусом от Весты 2181. Функции электроскладывания зеркал с завода нет, однако вы можете доработать конструкцию своими руками.

Аналогичным способом можно доработать зеркала нового образца Lada Vesta без электроскладывания.

Потребуется:

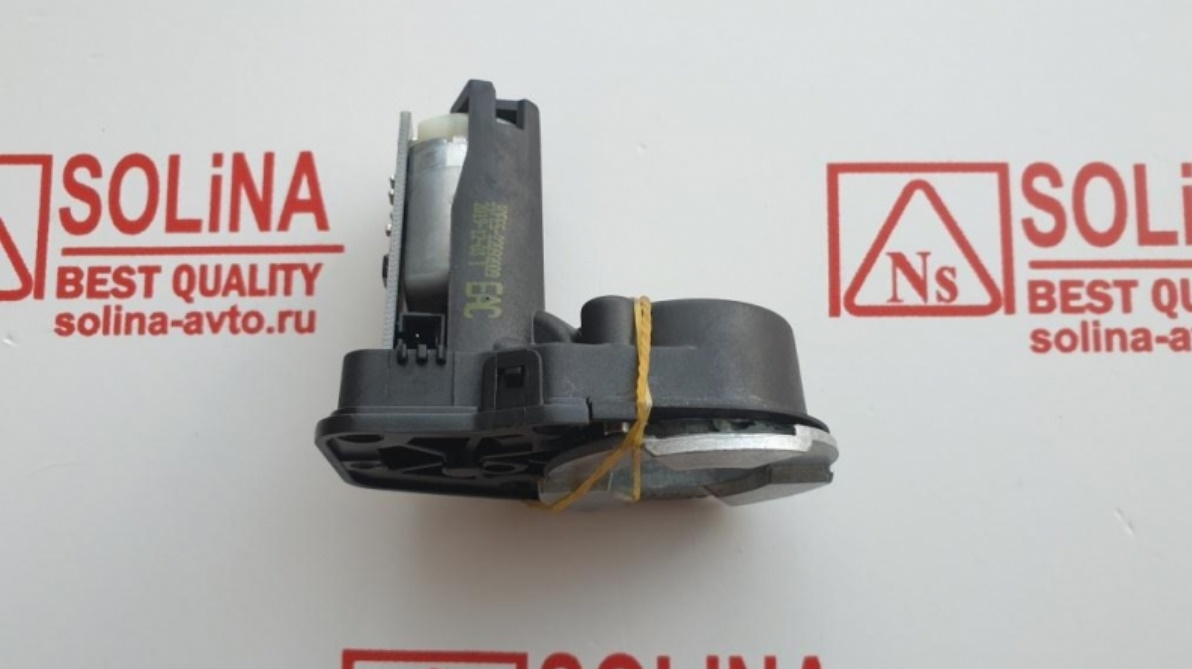

• Моторедуктор складывания зеркала (около 1000р).
• Драйвер складывания зеркал ДСЗ (около 700р).
• Нефиксируемая кнопка.
• Жгут проводов.

Где купить: в нашем интернет-магазине (категория Фурнитура к зеркалам Ларгуса)

План действий:

1. Заменить пустышку в зеркале на моторчик.
2. Выполнить подключение.

Установка моторчика вместо пустышки

1. Снять и разобрать зеркала (снять зеркало, снять накладки, снять зеркальный элемент, снять поворотники).

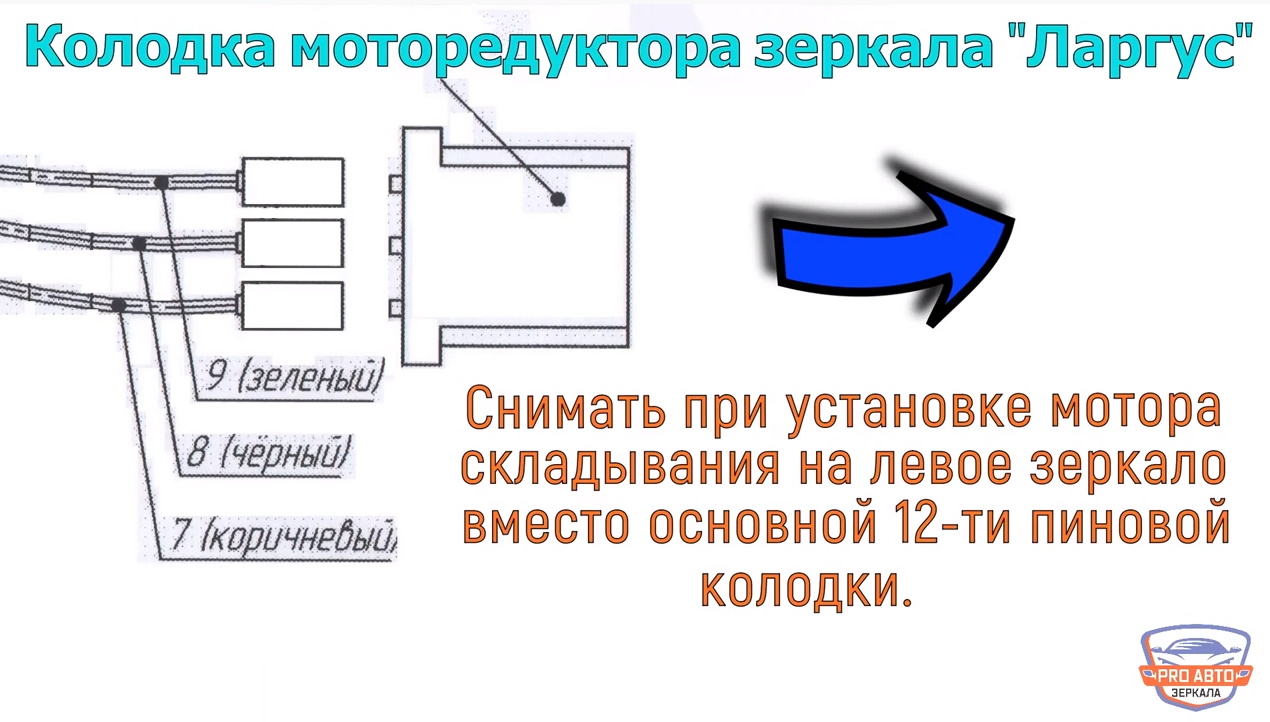

2. У левого зеркала все колодки с проводами вытащить через втулку.

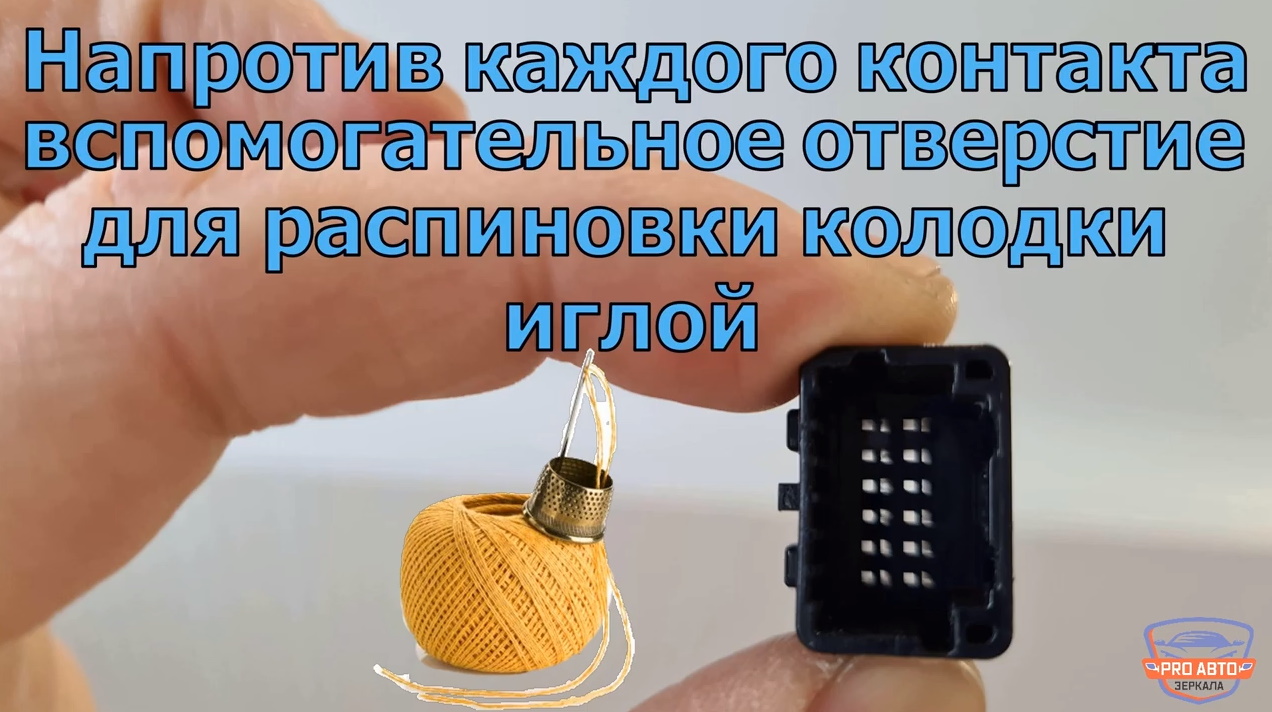

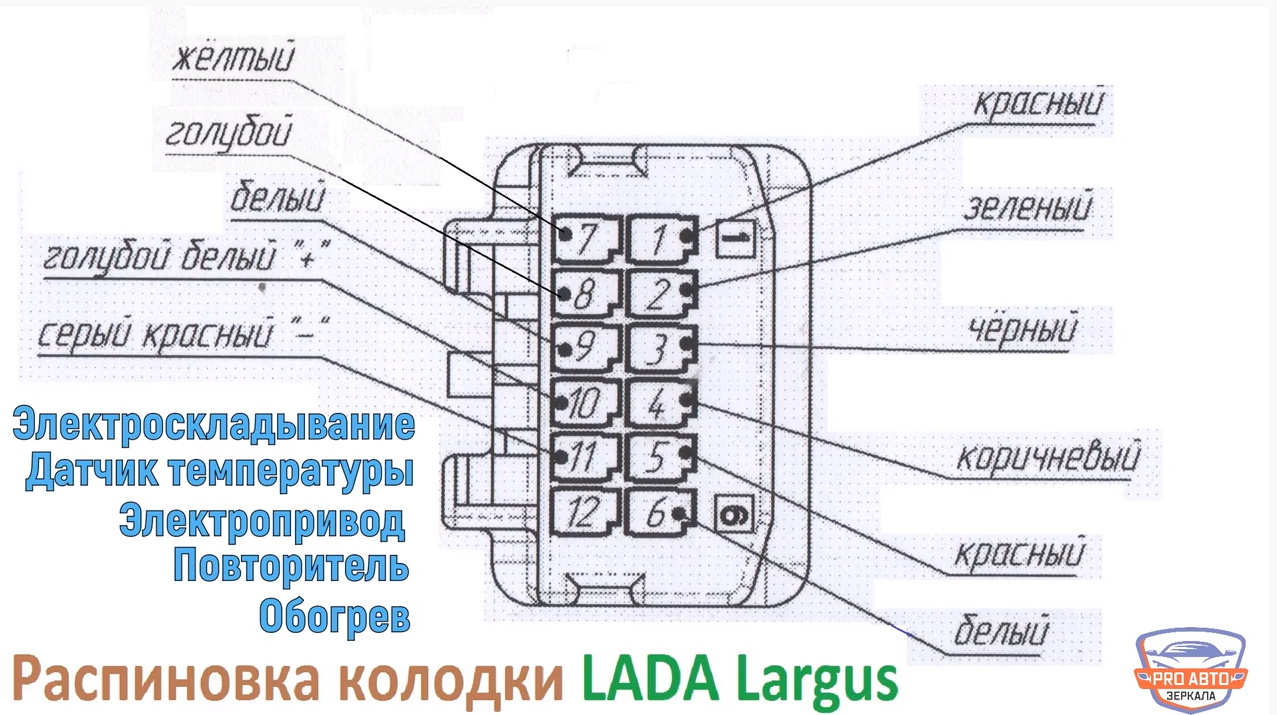

3. У правого зеркала придется распиновать разъем, т.к. используется датчик температуры.

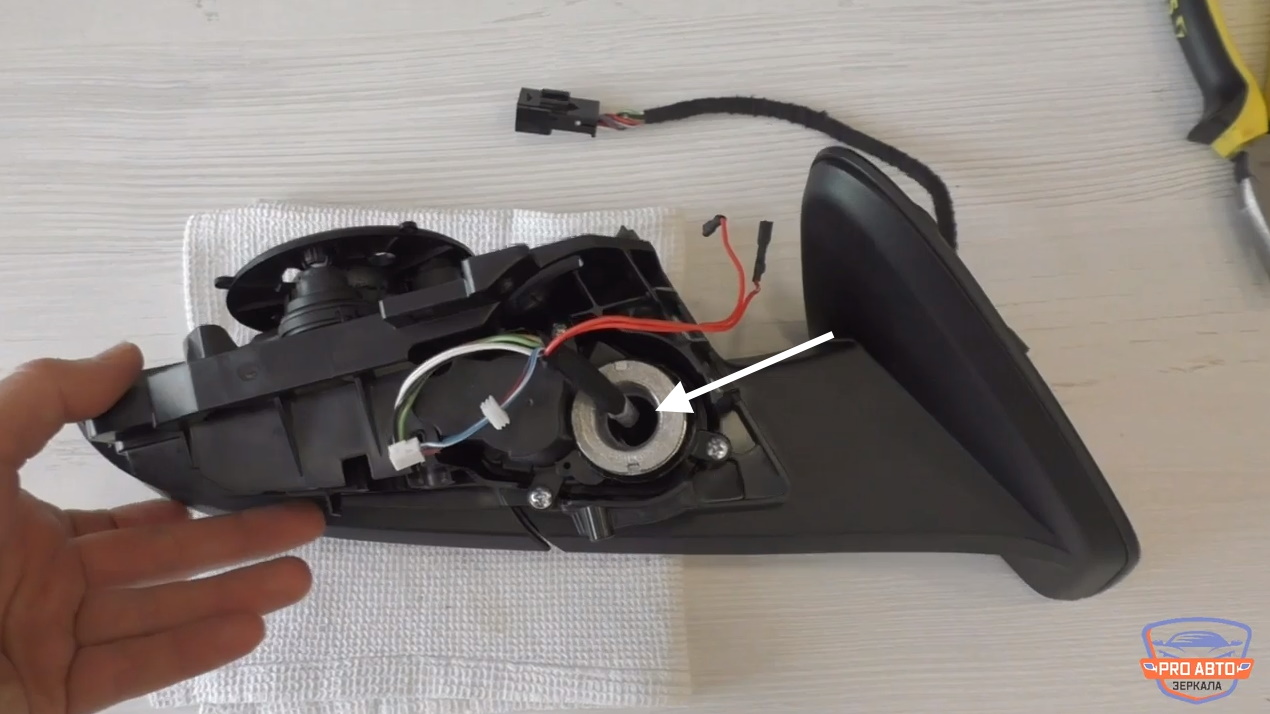

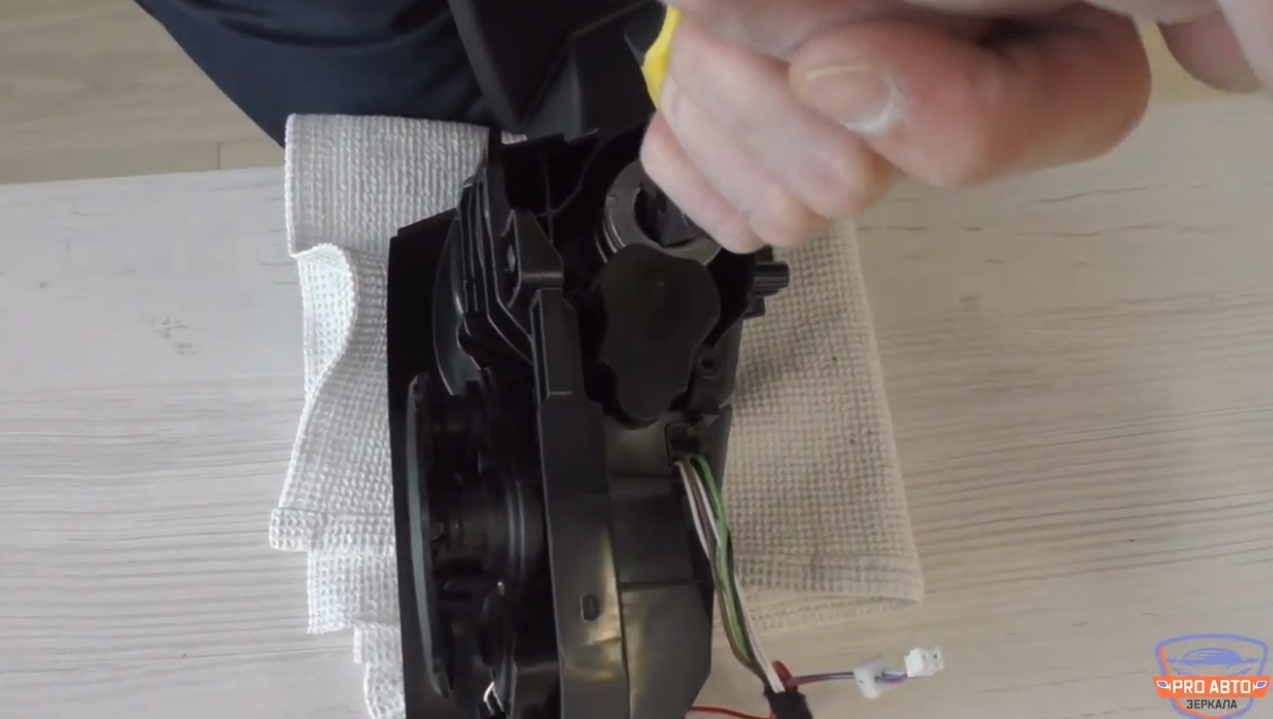

4. Разъединить корпус зеркала от кронштейна (отщелкнуть фиксаторы, вывернуть винты, надавить на втулку плоскогубцами)

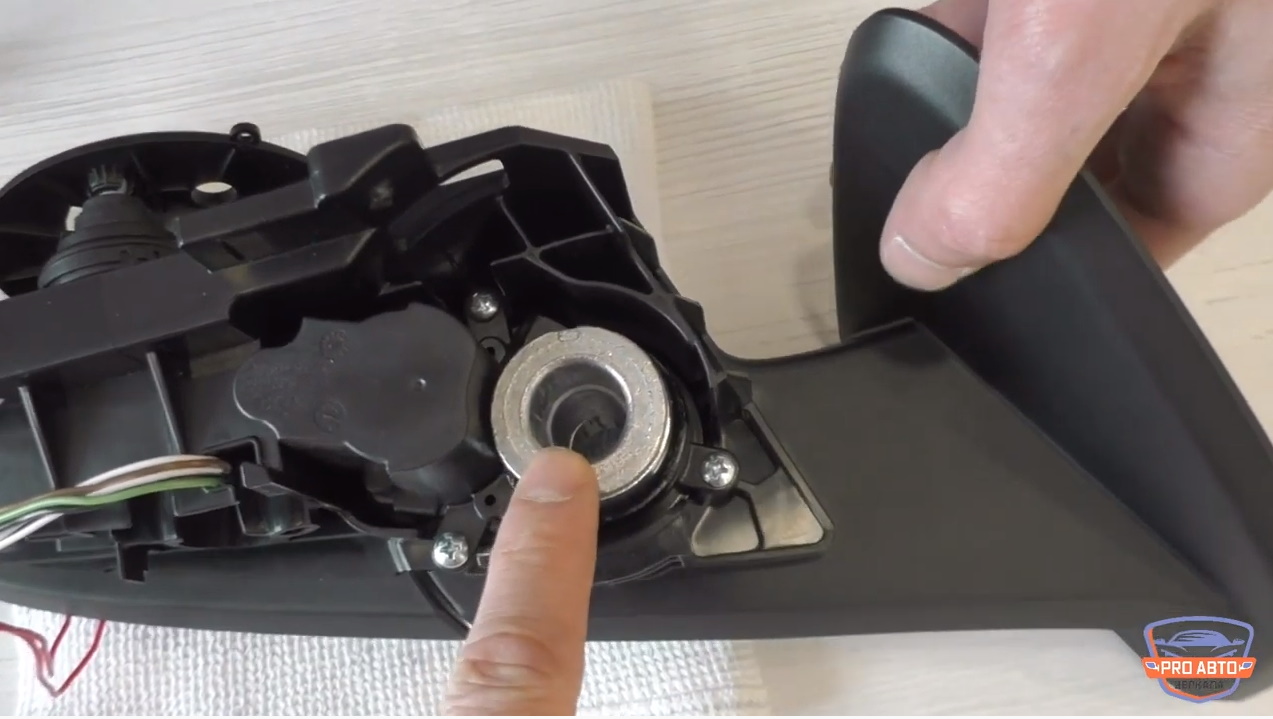

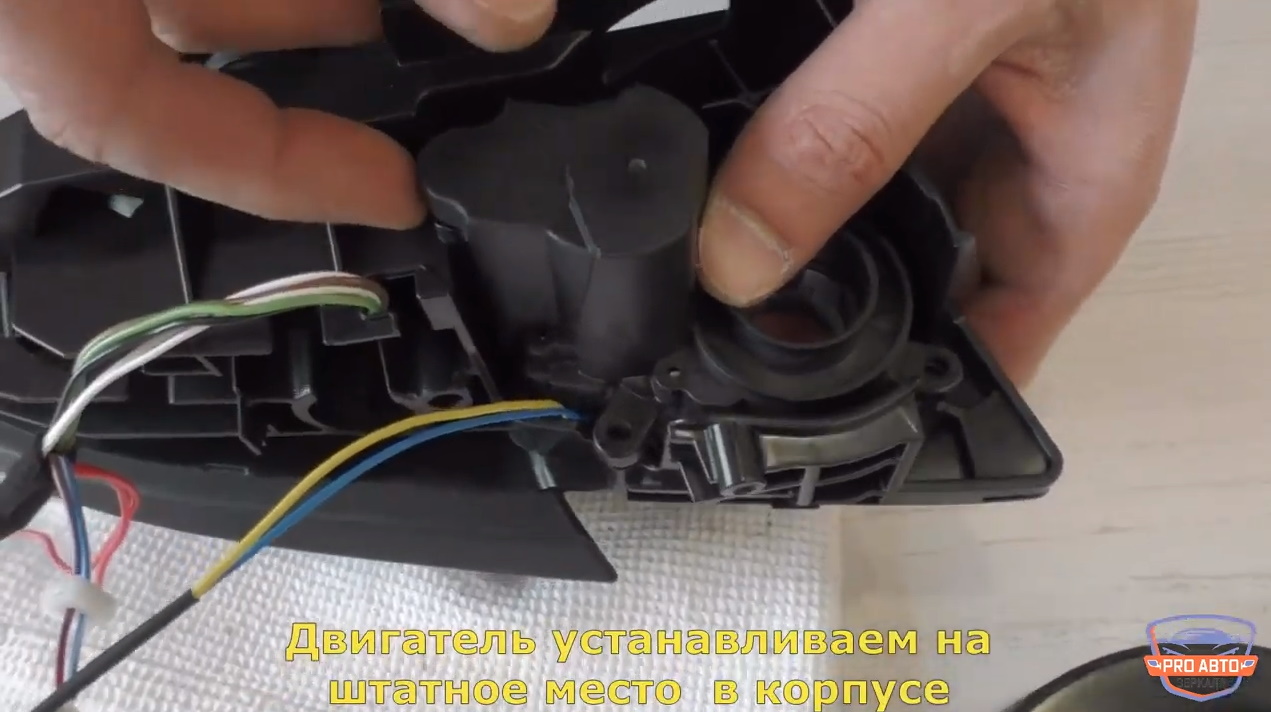

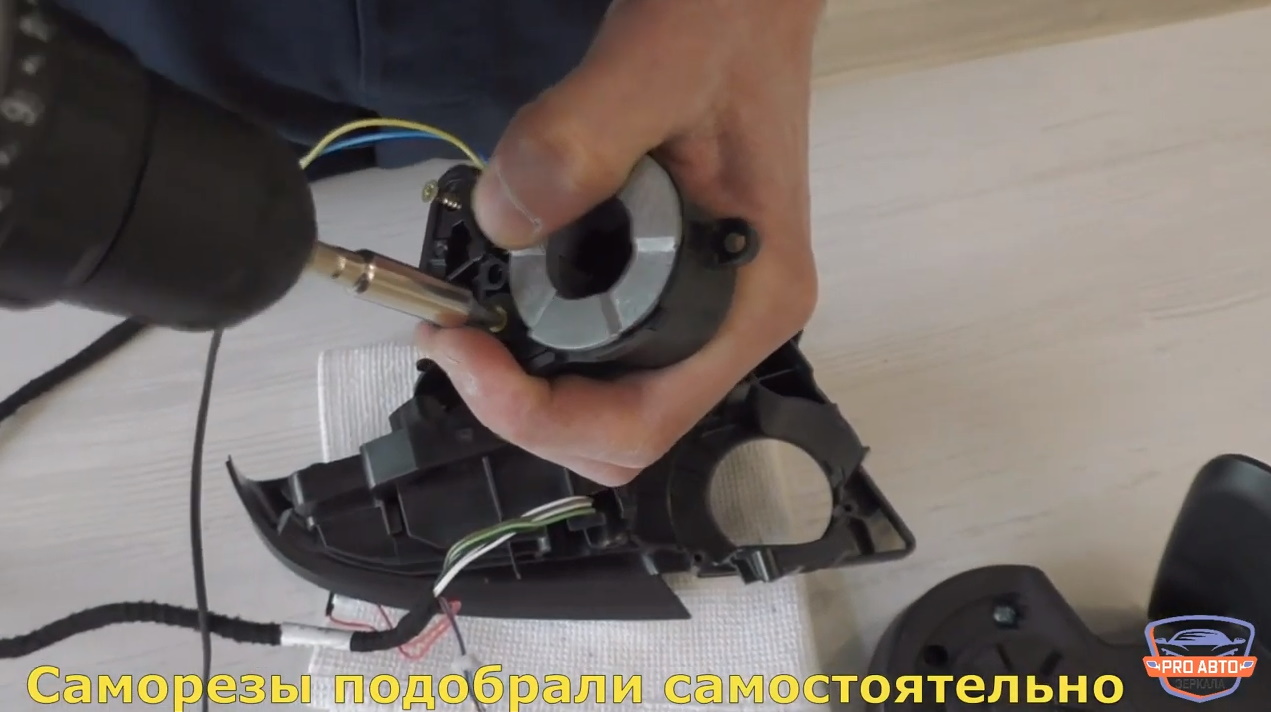

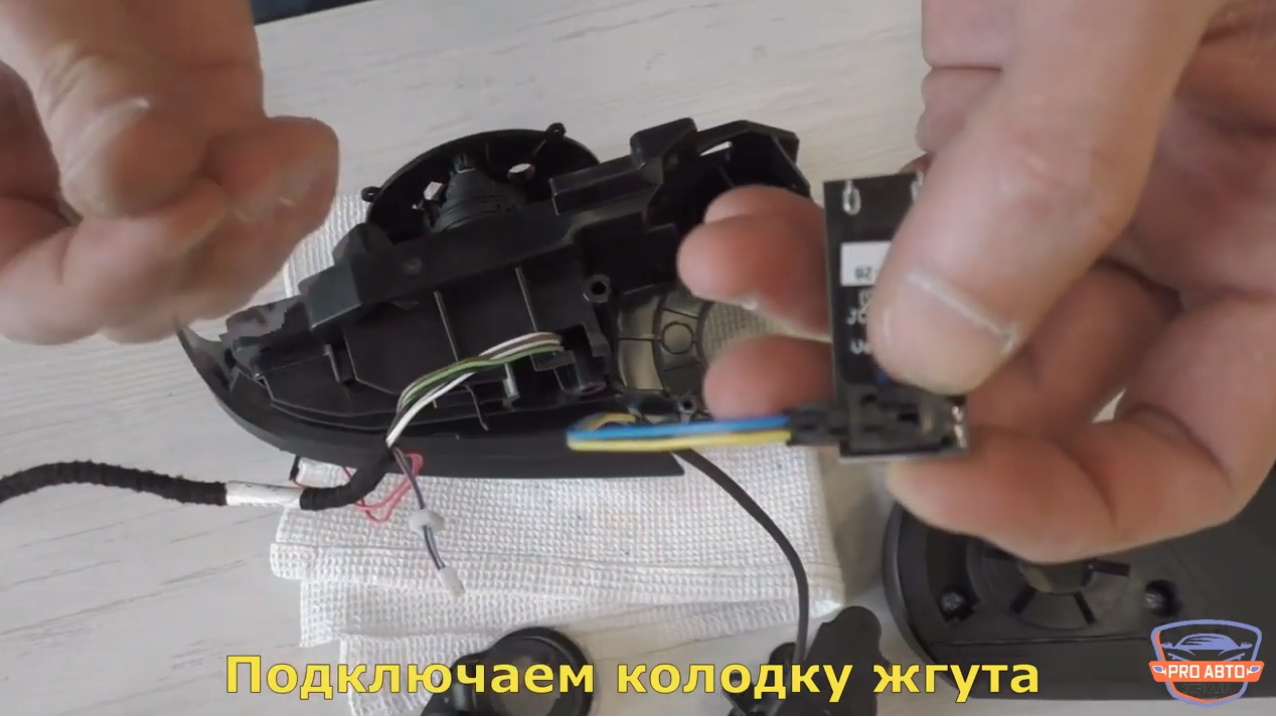

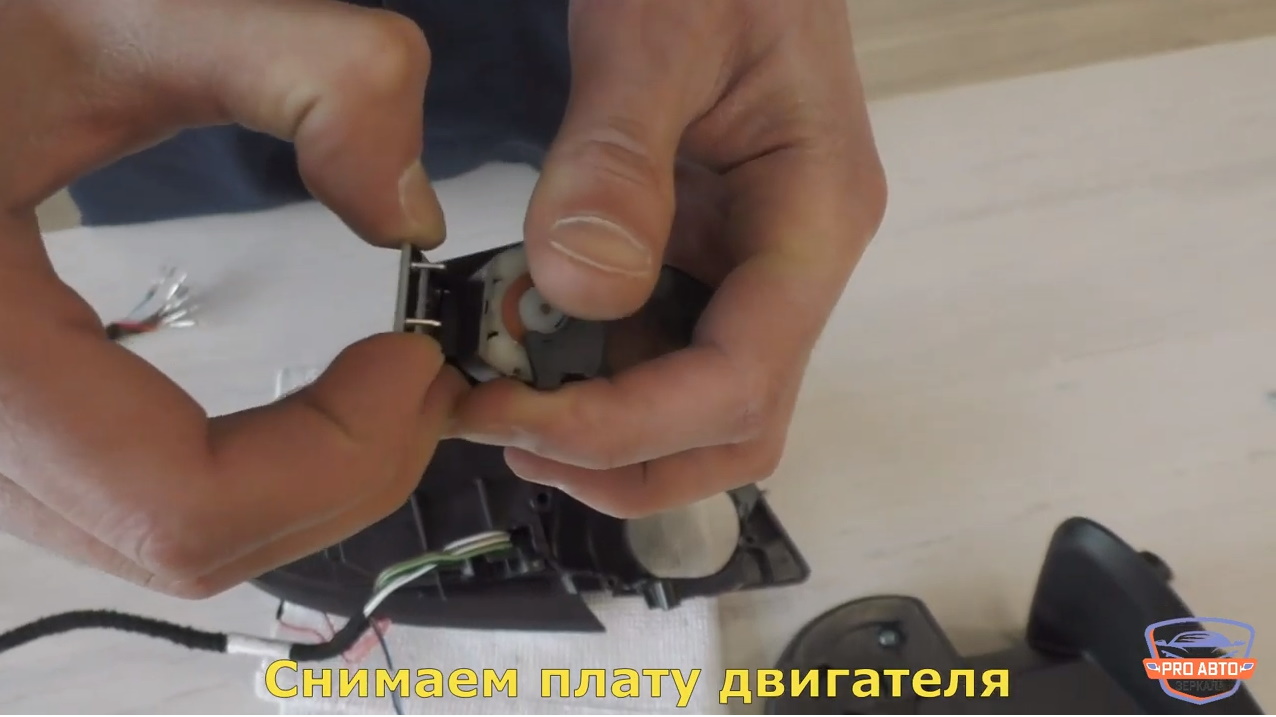

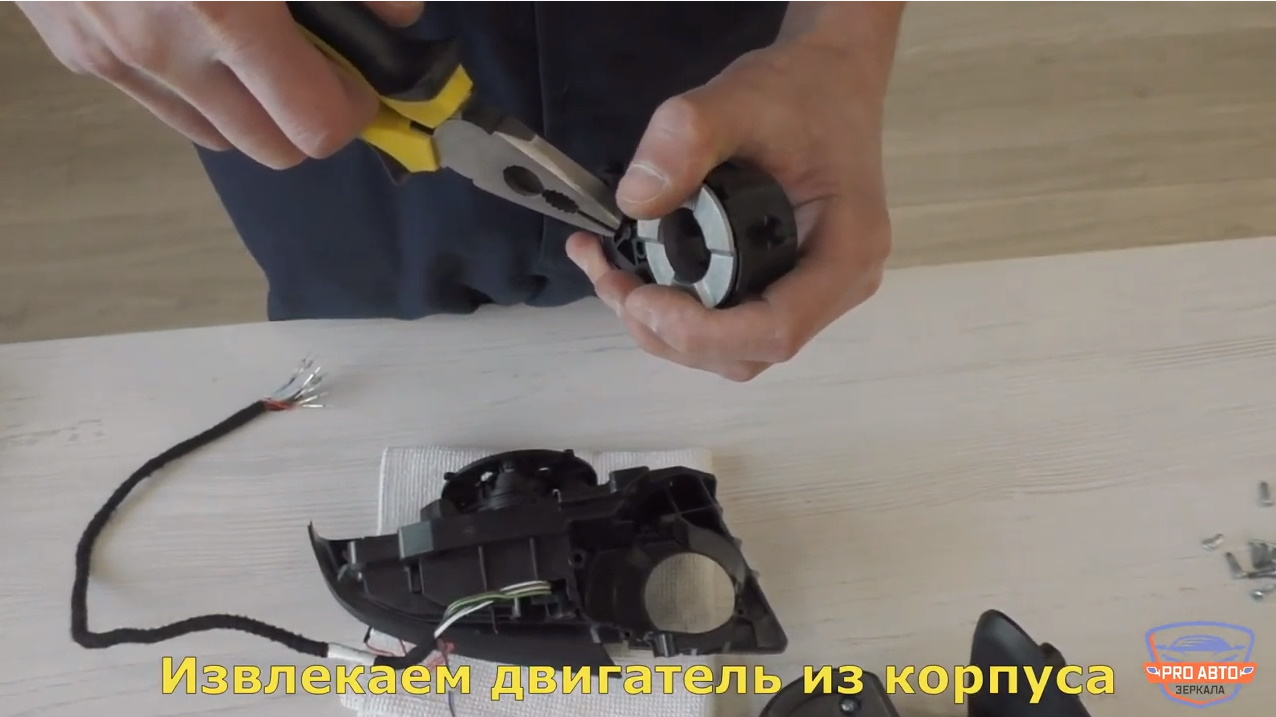

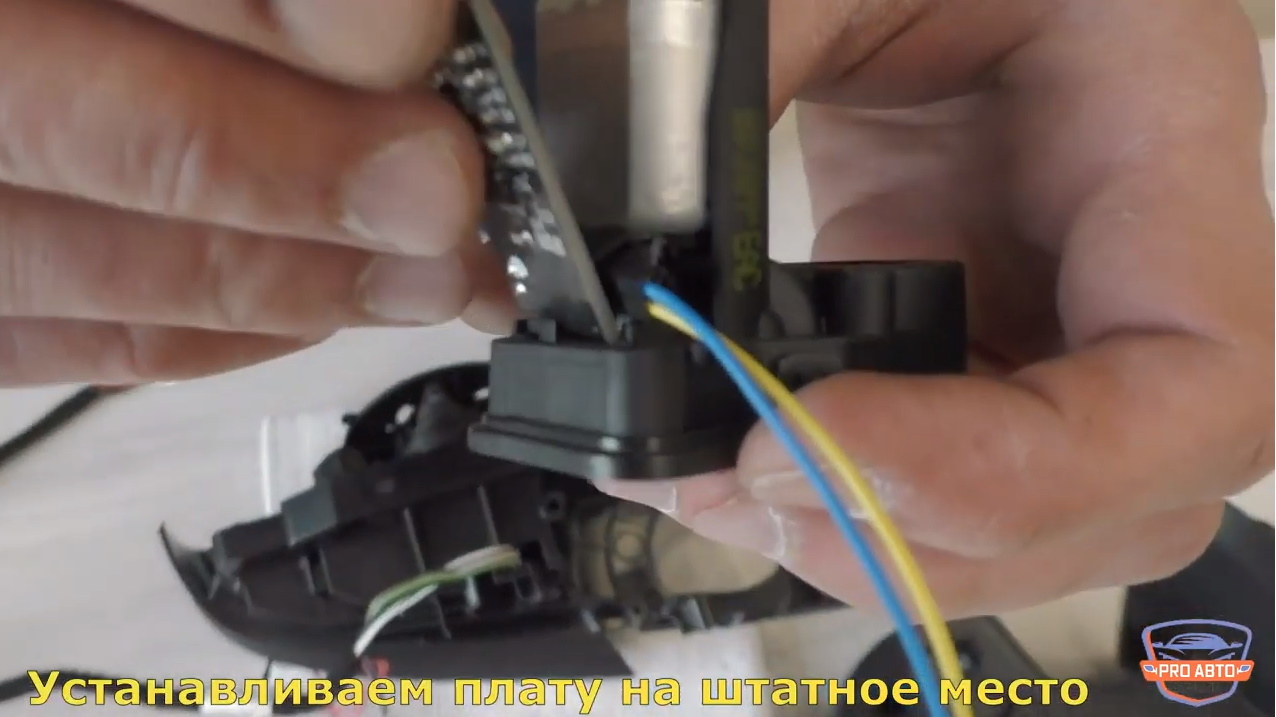

5. Доставить пустышку и установить вместо нее электродвигатель. Подключаем к двиагтелю колодку с проводами.

6. Сборка в обратной последовательности.

Подключение электроскладывания

В модуле управления зеркалами кнопки для электроскладывания зеркал не предусмотрено, поэтому подключаем функцию электроскладывания через нефиксируемую кнопку по схемам:

Процесс доработки также показан на видео:

А вы будете устанавливать электроскладывание зеркал на Lada Largus FL?
