    Подключение усилителя и сабвуфера к штатной магнитоле Лада Гранта, Калина, Приора или Веста

     10 февраля 2015  Лада.Онлайн    334 313    114

    Подключение усилителя и сабвуфера к штатной магнитоле Лада Гранта/Калина/Приора

    АВТОВАЗ комплектует современные автомобили Лада (Гранта, Калина, Приора и Веста) штатными кнопочными магнитолами, а в топовых версия (комплектациях Люкс) более современными мультимедийными системами (ММС) с сенсорным экраном. В данной статье расскажем, как подключить усилитель и сабвуфер к штатной магнитоле и ММС автомобилей Лада.

    Схема подключения внешнего усилителя в автомобиле

    1. Протянуть отдельный +12 В (красный толстый провод) от аккумулятора до усилителя, устанавливая рядом с аккумулятором предохранитель.
    2. Протянуть массу (чёрный провод) с кузова на усилитель.
    3. Подключить усилитель к сабвуферу и динамикам.
    4. Протянуть акустические провода от усилителя к магнитоле, укладывая их отдельно от штатной проводки автомобиля.

    На последнем пункте остановимся более детально.

    Разъемы штатной магнитолы и ММС Лада

    Разъемы штатной магнитолы и ММС Гранты/Калина 2/Приоры

    Не важно, какая штатная магнитола установлена на вашем автомобиле, кнопочная с каталожным номером 2190-7900010-20, 2190-7900010-40 или ММС с номерами 2190-7900010-00, 2192-7900200 или магнитола Весты

    магнитола лада веста

    У всех устройств с тыльной стороны одинаковые разъемы ISO и mini-ISO.

    распиновка разъема iso магнитолыраспиновка разъема mini-iso магнитолысхема подключения

    Усилитель может имеет две группы входов:

    1. линейный
    2. вход высокого уровня

    Подключение выполняем по любой из схем предложенной ниже.

    Подключение усилителя к магнитоле через разъем ISO

    Подключаем усилитель через вход высокого уровня к магнитоле (выход на динамики).

    Подключение усилителя к магнитоле через разъем ISO

    Данный метод подключения подойдет среднестатистическому пользователю. Меломанов такой способ не устраивает из-за большого количества цепей между магнитолой и усилителем (предварительный усилитель, усилитель магнитолы, делитель напряжения внешнего усилителя, усилитель мощности), которые вносят свои искажения.

    Подключение усилителя к магнитоле через разъем mini-ISO

    Для реализации этой схемы подключения усилителя потребуется найти разъем mini-ISO, который следует подключить в пустующий слот на тыльной стороне штатной магнитолы автомобилей Лада.

    разъем mini-ISO

    Далее рекомендуется использовать высококачественные экранированные провода.

    Подключение усилителя к магнитоле через разъем mini-ISO

    Главное преимущество этой схемы подключения - высокое качество звука.

    Схемы подключения сабвуфера

    Схема подключения сабвуфера ЛадаСхема подключения сабвуфера ЛадаСхема подключения сабвуфера Лада

    Напомним, на сайте вы можете найти другие полезные инструкции по тюнингу автомобилей Лада.

    Ключевые слова: магнитола лада гранта | магнитола лада калина | магнитола лада приора | магнитола лада веста

    Поделиться в социальных сетях:

    Как лучше всего подключить усилитель в автомобилях Лада?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
    1. Добрый день!
      Подскажите
      По всем предоставленым схема я так понял, что нужно будет врезатся к проводам от динамиков (если подключать по Mini ISo), т.е просто межблочников от mini iso не достатачно - я чайник в этом, сильно не пинайте
      Хочу подключить Саб - пассивный и моноблок только на саб.
      Нравится 0 Не нравится
    2. Владимир Садырбаев, по идее вы не вмешиваетесь в проводку, но лучше чтобы вам установили его в специальном центре и дали соответствующую бумагу о том, что все работы выполнены квалифицированными специалистами.
    3. Владимир Садырбаев
      Владимир Садырбаев
      6 декабря 2016 07:47
      подскажите пожалуйста, при подключении буфера на лада веста через мини-изо гарантия на электронику не слетит?
      Нравится -1 Не нравится
    4. Дмитрий, может колонки не выдерживают просто?
    5. Добрый день. подключил на приору с сенсорным экраном. но не поет. после 60 громкости, начинается шипение. усилитель и все остальное в норме.
      Нравится +1 Не нравится
    6. Иван, по схеме из статьи видно, что динамики подключаются к внешнему усилителю, а он в свою очередь подключается к магнитоле одним из предложенных способов.
    7. Подскажите пожалуйста, как подключить усилитель на весте, чтобы усиливались динамики, стоит штатная магнитола? я так понял отдельную проводку нужно кидать на колонки от усилка, или как вообще это дело происходит? или же при подключении усилителя через ISO разъем за питаются и динамики от усилка?
      Нравится 0 Не нравится
    8. Сергей, а в другое место он и не влезет.
    9. Ребята подскажите пожалуйста купил себе разъем mini-ISO его нужно вставлять по схеме где желтым указанно и маленький провод от разъема плюс к управлению усилителя правильно я понял и ли нет. Заранее Спасибо. Первый раз ставлю не хотелось ошибиться.
      Нравится 0 Не нравится

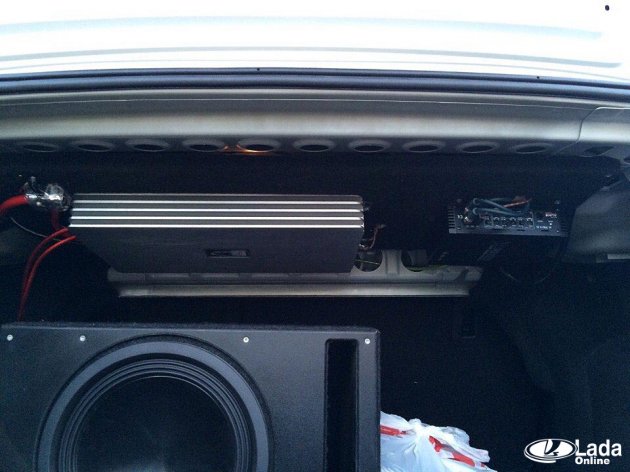

    10. Гость Алексей, под полкой багажника
