    Как дорабатывают модуль впуска для Lada Vesta CNG и Lada Largus CNG

     05 ноябрь 2019  LadaOnline    893    0

    Как дорабатывают модуль впуска для Lada Vesta CNG и Lada Largus CNG

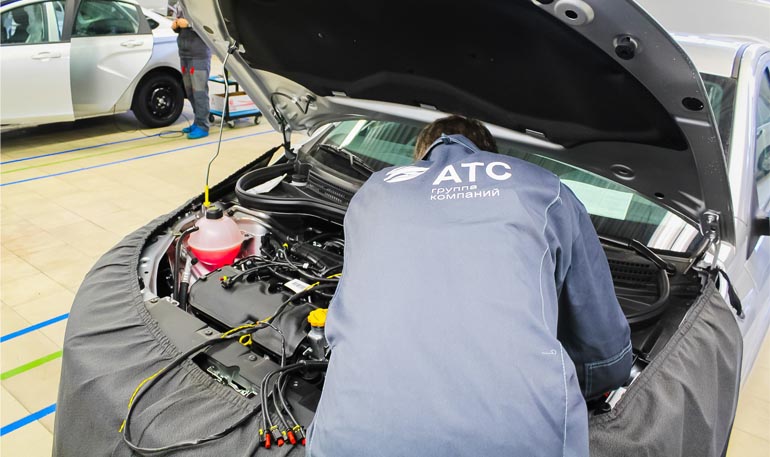

    Мелкосерийным производством метановых Ларгусов и Вест занимается компания «АТС-Авто». Стандартные версии этих автомобилей дорабатываются, после чего становятся битопливными (с газобаллонным оборудованием). Одна из доработок касается модуля впуска. В нем делаются отверстия и устанавливаются штуцеры. Подробно об этом рассказывается в технологической инструкции (ТИ 3100.25100.27061).

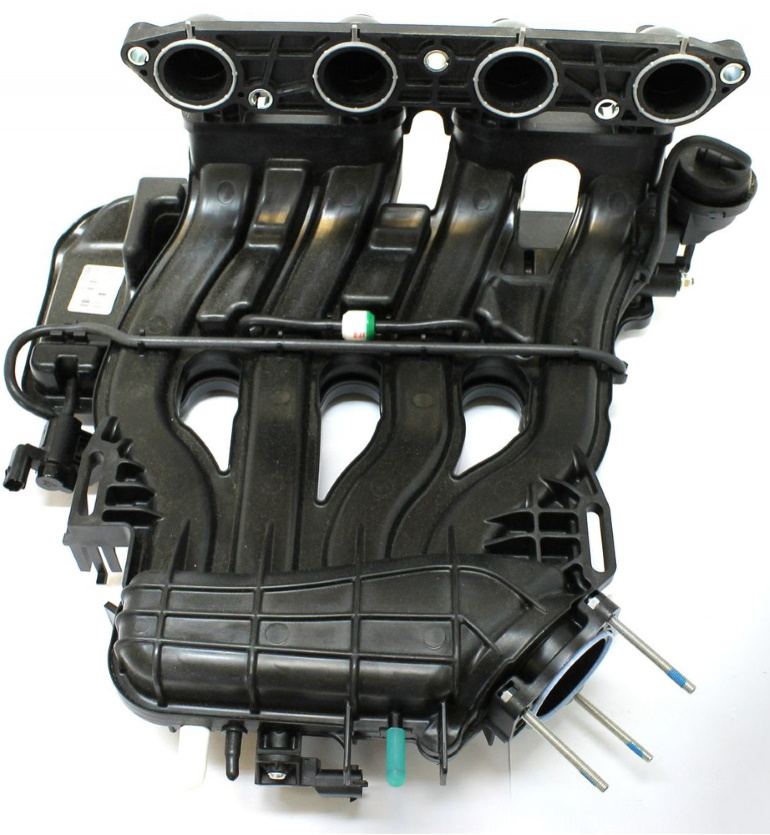

    модуль впуска в сборе 21127-1008600-00

    Порядок действий:

     1.Взять деталь модуль впуска в сборе 21127-1008600-00 (реф. 8450056661) из запасных частей и уложить на верстак (верстак слесарный).

     2. Наметить на трубах модуля впуска четыре места для сверления отверстий в соответ­ствии с рисунком 1 (линейка металлическая, угломер, штангенциркуль ШЦ-1-125-0.1, шило).

     3. Просверлить четыре отверстия на модуле впуска в соответствии с разметкой, выдерживая направление осей отверстий (сверло удлиненное d5 мм. дрель).

    Внимание. При сверлении отверстий не допускать повреждение наружных и внутрен­них поверхностей модуля впуска.

     4. Удалить пластмассовую стружку с просверленных отверстий (инструмент для удаления заусенцев типа Kamasa Tools К21100).

     5. Нарезать резьбу в четырех отверстиях на модуле впуска в соответствии с рисунком 1 (метчик М6. вороток).

     6. Продуть модуль впуска сжатым воздухом и удалить пыль и стружку с поверхности модуля (пистолет для обдува сжатым воздухом типа АН 050101, ветошь обтирочная).

     7. Взять четыре штуцера 8450038109 из запасных частей. Поочередно нанести на наружные витки резьбовой части штуцеров фиксатор резьбы Loctitc 262 в форме кольца и установить штуцеры в резьбовые отверстия модуля впуска в соответствии с рисунком 1. Момент затяжки штуцеров 3,0...5,3 Нм (0,30...0.53 кгсм) (фиксатор резьбы Loctitc 262, норма расхода 0.1 г., моментная предельная отвертка 2-30 Нм., удлинитель, головка сменная высокая 10).

     8. Осмотреть места крепления штуцеров на модуле впуска, при необходимости удалить излишки фиксатора резьбы (ветошь обтирочная).

    Внимание. Контактная прочность фиксатора резьбы наступает через 15-20 минут, окончательная прочность достигается через 24 часа.

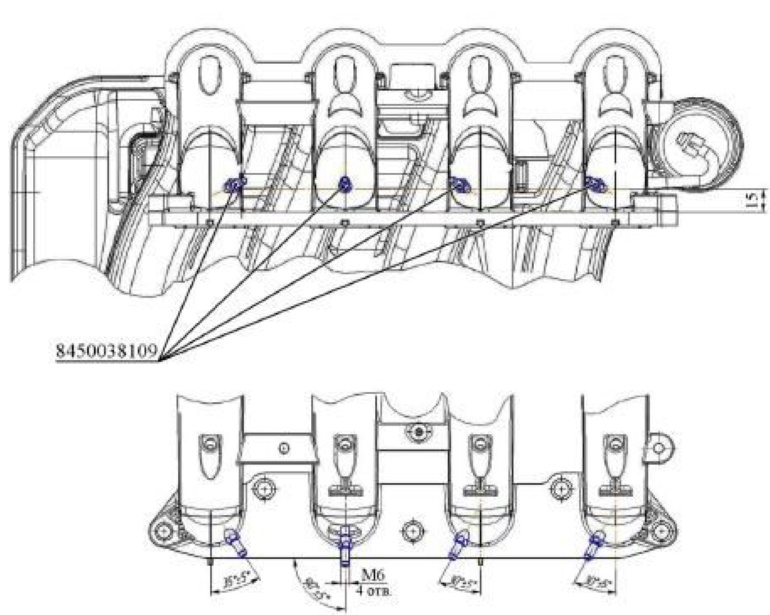

    Рисунок 1: Установка штуцеров 8450038109 на модуль впуска 21127-1008600-00 (рсф.8450056661)

    Рисунок 1: Установка штуцеров 8450038109 на модуль впуска 21127-1008600-00 (рсф.8450056661)

    Напомним, скачать другие технологические инструкции вы можете тут: ТИ для Lada Vesta, ТИ для Lada Largus.
