    Установка магнитолы и динамиков в двери Лада Веста

     13 января 2016  Лада.Онлайн    212 773    22

    Установка динамиков (музыки) в двери Лада Веста

    АВТОВАЗ оснащает динамиками и мультимедийной системой не на все комплектации Лада Веста. В самой простой версии в дверях автомобиля место, где должны быть громкоговорители, закрыто шумоизоляцией. Рассмотрим инструкцию по установке и подключению колонок в дверях Весты.

    Штатная аудиоподготовка есть на седанах, начиная с базовой комплектации «Classic», то есть прокладывать провода не нужно (кроме, как для твитеров в треугольники зеркал). Место в дверях позволяет поставить динамики размером 16 см (6 дюймов).

    Установка магнитолы 1din и 2din

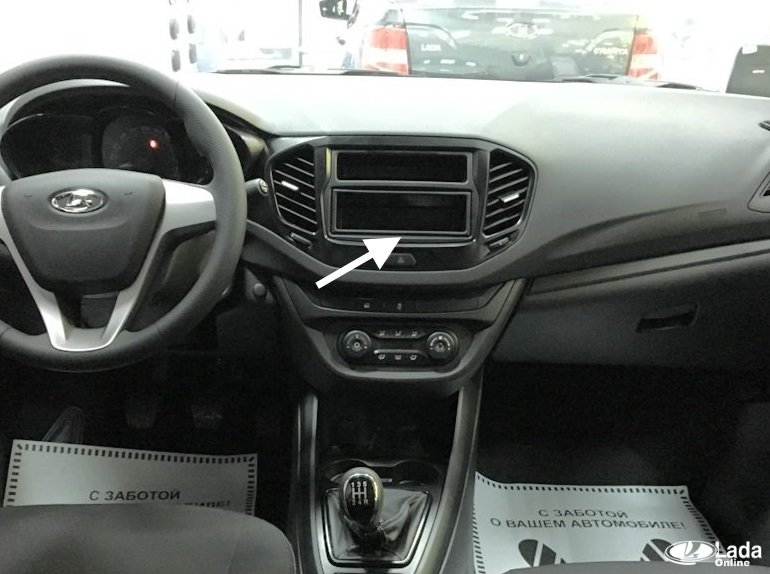

    Чтобы снять заглушку магнитолы нужно аккуратно поддеть ее снизу, а затем отщелкнуть фиксаторы. Под ней находятся разъемы: ISO, FAKRA (антенна), USB и AUX.

    разъем iso магнитолы

    На комплектации Comfort распиновка разъема ISO следующая:

    Сектор А Сектор В
    1 белый- задний ход красный
    2 белый- подсветка чёрный
    3 красный с голубой полосой
    4 красный с белой полосой- + постоянный голубой с чёрной полосой
    5 зелёный с чёрной полосой
    6 голубой- антена розовый с зелёной полосой
    7 красный- +асс красный с белой полосой
    8 чёрный- масса белый с чёрной полосой

    заглушка магнитолы лада вестапровода магнитолы лада вестапровода магнитолы лада веста

    На пустое место можно установить 1DIN магнитолу, либо штатную мультимедийную систему. Неприятный момент заключается в том, что на Весту нельзя установить 2DIN магнитолу без существенных доработок. См. также: как снять штатную магнитолу.

    Установка колонок в передние и задние двери

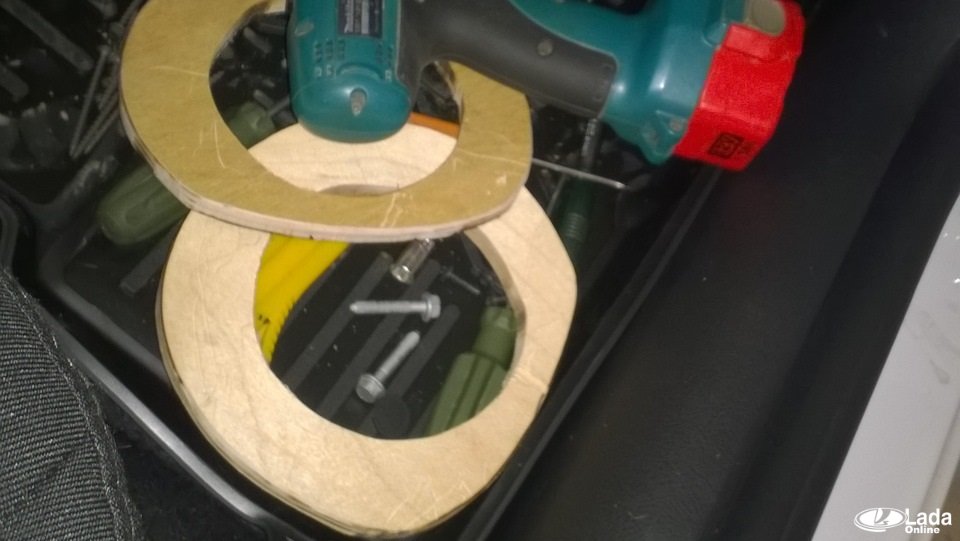

    Снимаем обшивки дверей и удаляем шумоизоляцию с мест, где будут располагаться динамики. АВТОВАЗ решил позаимствовать решение у Renault Logan. Место, куда должны ставиться динамики имеет три отверстия для крепления, а не четыре. Поэтому для установки колонок (без резки металла можно разместить динамики размером до 16 см) придется изготовить специальные проставки для передних и задний дверей (автор). Толщину колец и внутренний диаметр подбираем индивидуально (проверьте, чтобы колонки не упирались тыльной частью).

    двери лада веста без динамиковпроставки для установки динамиков в двери лада вестапроставки для динамиков в передние двери лада вестапроставки для динамиков в задние двери лада веста

    Можно изготовить подиумы под 16 и 13 динамики своими руками. Можно вырезать из фанеры 20 мм. Файлы есть в формате DWG под лазер или фрезу, STL фалы для печати на 3д принтере. Исходные файлы солидворк версия 2019 (автор).

    Установка магнитолы и динамиков в двери Лада Веста

    Чтобы скачать файлы нужно авторизироваться на сайте

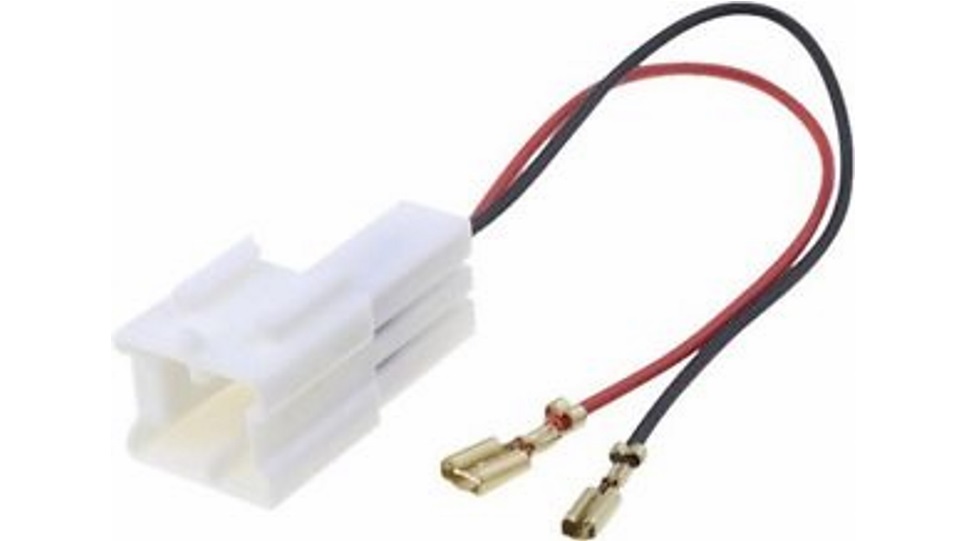

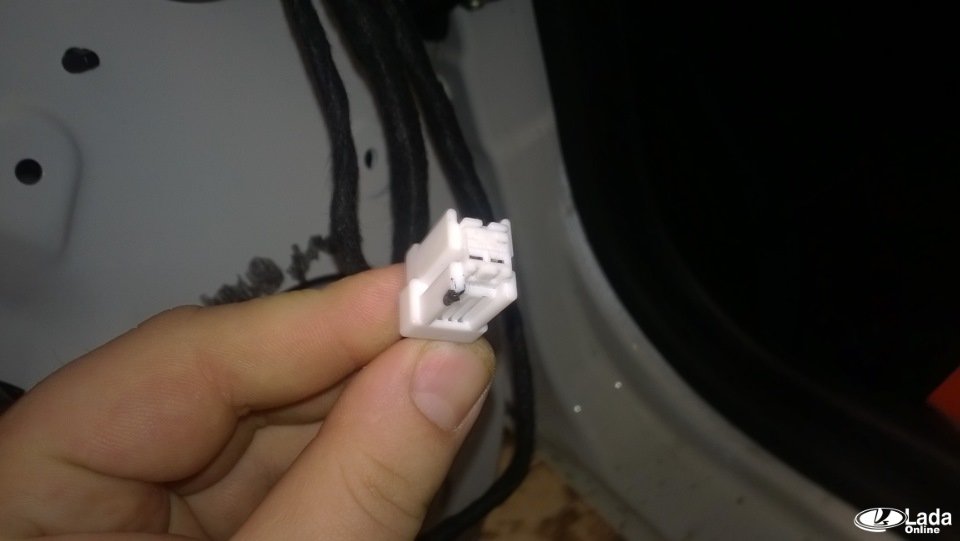

    В дверях Весты уже есть проводка для подключения динамиков, но разъем для подключения колонок нестандартный и достался от Renault или Nissan. Если срезать колодку, то потеряем гарантию. Рекомендуется выполнять подключение через переходник (ZRS-AG-22 или CT55-17).

    разъем для подключения динамиков в двери лада вестапереходник для колонок Весты

    Сетка в обшивках дверей уже есть, поэтому просто выполняем сборку в обратной последовательности. Кстати, дилеры могут потребовать сертификат о квалифицированной установки аудио-системы, будьте к этому готовы!.

    сетка в обшивке дверей лада веста

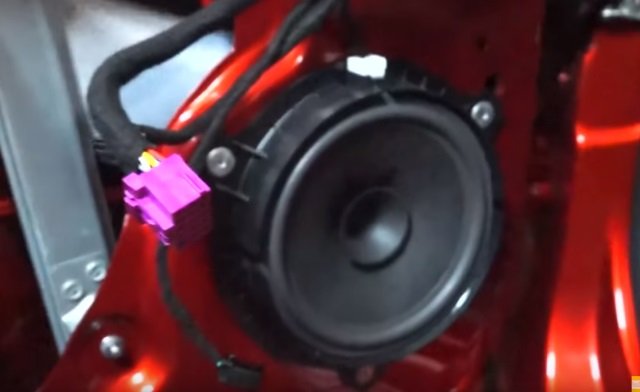

    Видео пример установки динамиков 16,5 см в передние двери Лада Веста:

    Где купить? Все необходимое для установки динамиков в Весту вы найдете в этой категории нашего интернет-магазина.

    Читайте также, как установить пищалки. Напомним, шумоизоляция дверей поможет существенно улучшить качество звучания музыки. Другие руководства по ремонту и эксплуатации Весты находятся в этом разделе и в общем содержании.

    Фото: бортовой журнал valiullin-amir

    Ключевые слова: магнитола лада веста | передние колонки лада веста | задние колонки лада веста | двери лада веста | торпедо лада веста | 3d модель принтера

    Поделиться в социальных сетях:

    Установить и подключить музыку в Лада Веста самому..


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
    1. Алексей Сысоев
      Алексей Сысоев
      18 октября 2018 13:58
      Такой вопрос, подключил магнитолу и колонки, магнитола работает, а вот звука никакого, в чем может быть проблема?
      Нравится +2 Не нравится
      Жалоба
      1. в неправильном подключении, например.
        Жалоба
      2. Алексей Сысоев
        Алексей Сысоев
        19 октября 2018 08:43
        Но по цветам в коннекторе ISO и в самой магнитоле все совпадает
        Нравится 0 Не нравится
        Жалоба
    2. Aleksei Sinkov,
      отталкивайтесь от названия ISO-коннектор Ant-1
      Жалоба
    3. добрый вечер подскажите какой нужен переходник на антенну чтобы подключить к 2din пионеру.как я понимаю там какая то фишка а нужен штекер
      Нравится +1 Не нравится
      Жалоба
    4. Гость Артем, спасибо, добавил ваш комментарий в статью.
      Жалоба
    5. Гость Артем
      Гость Артем
      25 октября 2017 18:30
      LadaOnline, На комфорте так !

      Сектор А
      1 белый- задний ход
      2 белый- подсветка
      4 красный с белой полосой- + постоянный
      6 голубой- антена
      7 красный- +асс
      8 чёрный- масса

      Сектор В
      1 красный
      2 чёрный
      3 красный с голубой полосой
      4 голубой с чёрной полосой
      5 зелёный с чёрной полосой
      6 розовый с зелёной полосой
      7 красный с белой полосой
      8 белый с чёрной полосой
      Нравится +1 Не нравится
      Жалоба
    6. Гость Артем, а какая правильная?
      Жалоба
    7. Гость Артем
      Гость Артем
      8 октября 2017 16:23
      Зачем вы вводите людей в заблуждения , распиновка разъёма iso, для весты, неправильная!, не по цветам не по расположению контактов
      Нравится +4 Не нравится
      Жалоба
    8. LadaOnline,
      Nick_2,
      Спасибо, ребят, разобрался. Все сделал.
      Нравится 0 Не нравится
      Жалоба
    9. Александр Морозов,
      Да, функцию кроссовера выполняет этот конденсатор.
      Да, кроссовер компонентки цепляешь на провода нижнего динамика, т.е. мидбаса.
      Провода штатные от ГУ в двери следует заменить на нормальные т.е. сечением 1.5-2.5 мм.кв..
      И провода питания ГУ штатные, т.е. сопли , тоже следует заменить нормального сечения...
      Нравится +2 Не нравится
      Жалоба
    10. Александр Морозов, Пробросьте новые,хо­рошие,медные провода­-не надо будет гадать и для звука лучше! Ну или мультиком.
      Жалоба
    11. Друзья, а вот такой вопрос:
      У меня комплектация мультимедиа.
      Звук в моем унитазе более богатый, чем то, что выдают штатные компонентные колонки. т.е. речь идет о фронтальных компонентных колонках (ВЧ + СЧ\НЧ). Тыл (задние) пока не рассматриваем, как и качество самой ММС. С этим я уже давно разобрался.
      Вывод один - фронт надо менять. Были куплены на замену компонентные динамики с кроссовером. Все как положено. Сняв дверную карту видим два конца идущих на головки. К нижнему и наверх к пищалке.
      Очень не хочется все разматывать, резать и т.д., да еще и слетать из за этого с гарантии. Можно подключится через переходники, а можно сделать радикально в обход. Я решил подключиться через переходники, но!!! Теперь суть вопроса:
      Кто ни будь знает схему подключения штатных динамиков? Стоит ли в схеме кроссовер, или по колхозному просто один канал поделен на два и эту функцию выполняет прилепленный к твитеру кондер?
      Еще более конкретизирую: Можно ли компонентку с кроссовером повесить на канал для нижнего динамика, или он уже поделенный и надо разбираться в этой схеме.
      Нравится 0 Не нравится
      Жалоба
    12. дополнил статью видео примером установки динамиков:
      Жалоба
    13. Владислав, спасибо, исправил
      Жалоба
    14. Владислав
      Владислав
      11 августа 2016 11:14
      Только не 16 дюймов, а 16 сантиметров.
      Нравится +2 Не нравится
      Жалоба
    15. Альберт, думаю это зависит от дилера.
      Жалоба
    16. Альберт
      Альберт
      23 мая 2016 21:06
      Если срезать колодку чтобы не покупать переходники,с какой гарантии она слетает?только гарантия связанная с проводкой и акустикой?
      Нравится +5 Не нравится
      Жалоба
    17. Специалист
      Специалист
      5 мая 2016 07:52
      в задние лучше на 13 поставить
      Нравится +8 Не нравится
      Жалоба
    18. в задние двери в итоге 16 ставил кто-нибудь?
      Нравится +6 Не нравится
      Жалоба
    19. Амир Валиуллин, в передних и задних дверях (можно поставить 16 размера), но на сколько нам известно, штатные - 13 стоят. Кто замерял?
      Жалоба
    20. Амир Валиуллин
      Амир Валиуллин
      15 января 2016 19:19
      исправьте 16 см там дырки идут, это я 13 поставил, потому что не знал и на то время некто подсказать не смог мне )))
      Нравится +2 Не нравится
