Установка и подключение доводчика стекол на Лада Веста

01 сентября 2017 Лада.Онлайн 78 575 33

Один из популярных аксессуаров среди автолюбителей является доводчик стекол. Этот блок позволяет автоматически поднимать стекла при закрытии замков дверей. Рассмотрим особенности самостоятельной установки и подключения доводчика на Lada Vesta.

В данной инструкции используется универсальный доводчик Zeepin, стоимостью около 500 рублей (есть в каталоге AliExpress).

универсальный доводчик стекол автомобиля

Купить доводчик стекол МАКС-2 для Lada Vesta с доставкой по России можно в нашем интернет-магазине.

Внимание! Доводчики имеют разные схемы подключения, поэтому внимательно сравнивайте схему подключения. Все действия вы выполняете на свой страх и риск.

Установка

Устанавливается доводчик в левую переднюю дверь. Для этого потребуется снять обшивку двери.

Подключение

Внимание! Цвета проводов могут меняться в зависимости от комплектации автомобиля, либо вообще могут отсутствовать.

На машинах до 2018 года подключение производиться к блоку управления стеклами, который находится в двери водителя (провода из среднего, большого разъема):

Постоянный, неотключаемый + (синий с черной полоской)
Постоянный, неотключаемый — (черный провод)

На машинах после 2018 года в двери «+» отключается, поэтому плюс нужно тянуть отдельно из салона.

Провода, управляющие закрытием окон:

Передний левый электростеклоподъемник: красный с синей полоской
Передний левый электростеклоподъемник: оранжевый
Задний левый электростеклоподъемник: желтый
Задний правый электростеклоподъемник: синий

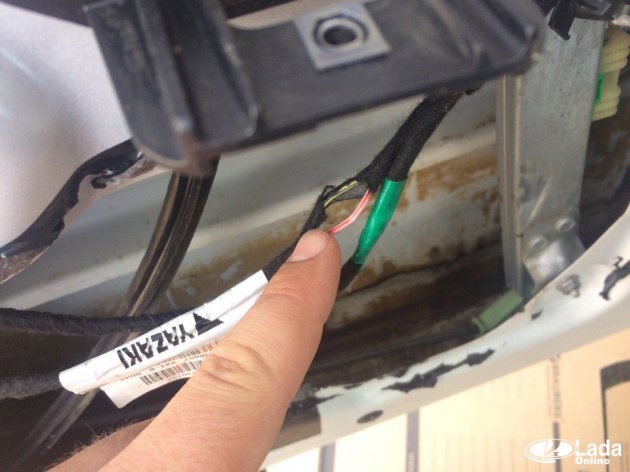

Провод, подающий положительный импульс при закрытие центрального замка на блок доводчика стекол - розовый с красной полоской (двух контактная фишка на замке двери).

Так как управление ЭСП выполняется положительными проводами, которые идут к электродвигателям, следует соединить красный провод с красно черным.

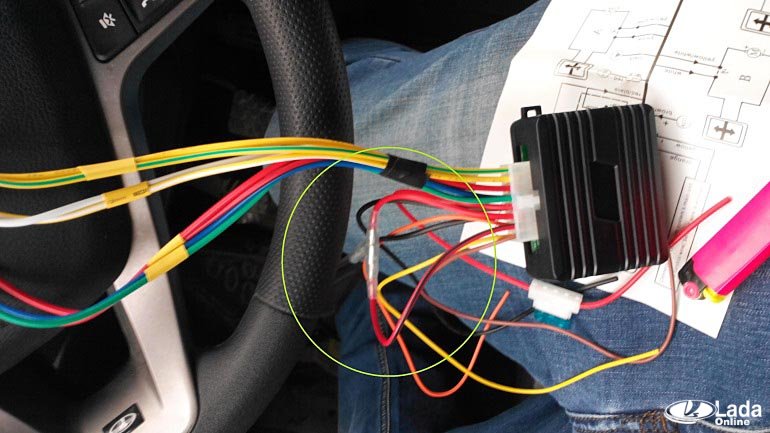

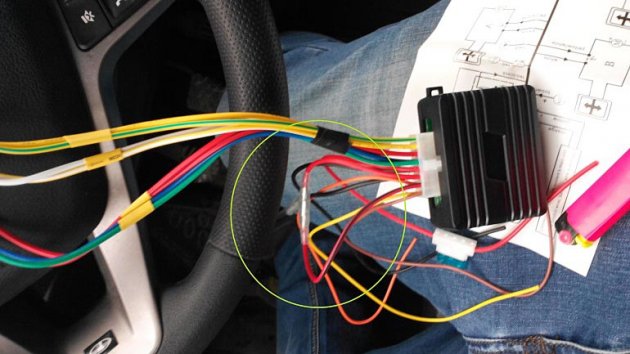

соединить два провода доводчика

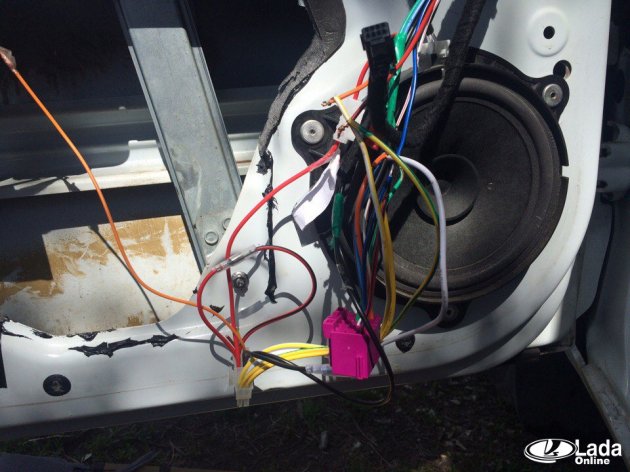

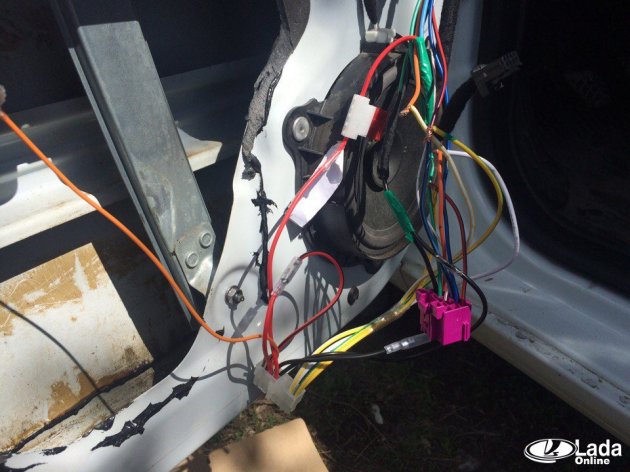

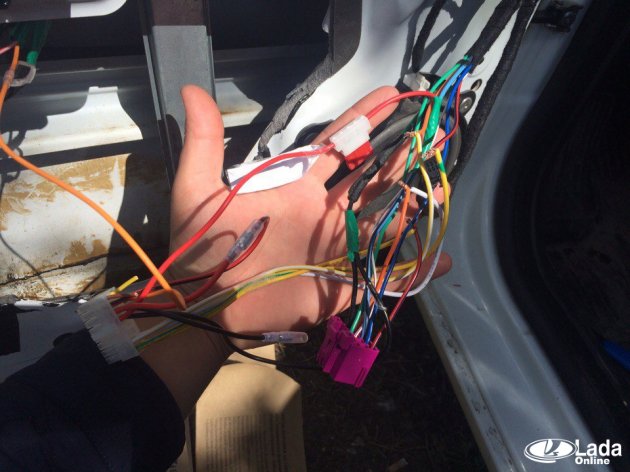

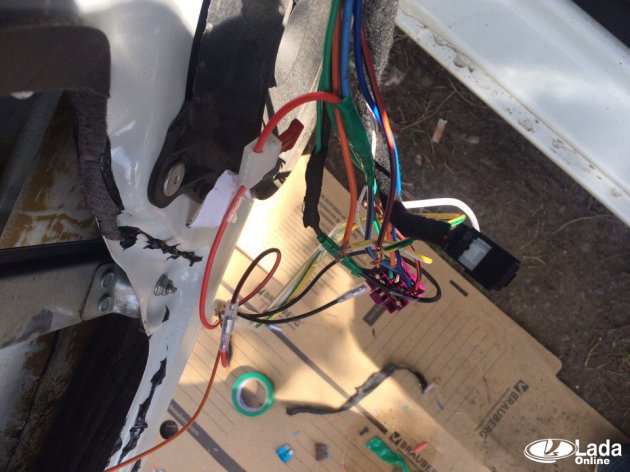

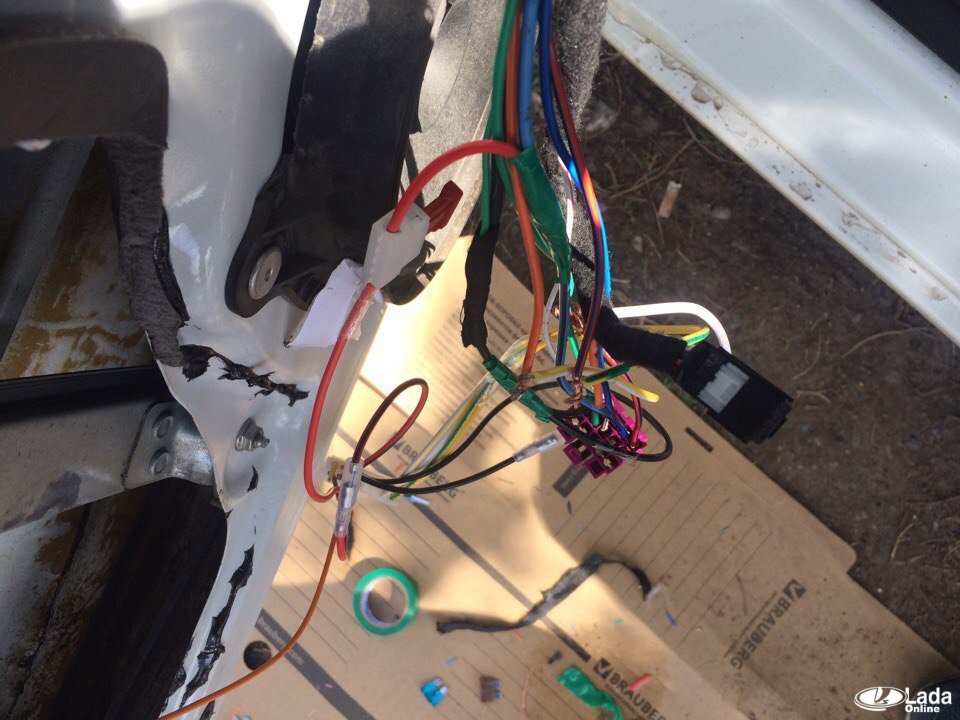

Дальнейшее подключение доводчика:

Оранжевый провод (входной триггер, импульс при закрытии автомобиля) - к розовому с красной полоской (идет на моторчик стеклоподъемников).
Желтый тонкий провод (негативный входной триггер) - отрезаем.
Коричневый провод (плюс после включения замка зажигания) - подключаем, если активирована функция автоматического запирания дверей при движении. Иначе отрезаем.

Подключаем по схеме (в разрывы проводов), одноцветные провода к кнопкам, а двухцветные к проводам, идущие в двери.

Питание блока:

Красный с предохранителем + (к синему с черной полоской).
Черный — (к черному).

Проверяем работу:

Подробная видео инструкция по установке и подключения доводчиков стекол на Весту:

Повлияет ли установка доводчика своими руками на гарантию? Дилер может отказать в гарантийном обслуживании только в том случае, если экспертиза покажет, что поломка произошла по вашей вине. Но никаких гарантийных обязательств со всех остальных частей автомобиля это не снимает. Более подробно про гарантию тут.

Кстати, если на Весте нет задних ЭСП, то их можно установить самому.

Фото: блог yakov-urdenko

Ключевые слова: двери лада веста | стекла лада веста | стеклоподъемник лада веста
