- Мультируль Лада Веста с кнопками круиз-контроля, артикул 8450006832. Примерная цена от 3500 до 8500 рублей.
- Кнопка включения круиз-контроля и ограничителя скорости, артикул — 255500002R. Стоимость от 1200 рублей.
- ELM327-адаптер для активации функции в ЭБУ и панели приборов. Около 1000 рублей (можно заказать в этом каталоге).
- Модуль подрулевых выключателей (в народе «улитка»), артикул 8450020003. Цены от 6000 рублей.
- Провода, которые придется тянуть из салона в моторный отсек.
- Два провода до 3 и 4 контактов кнопки (255500002R). Если вместо круиз-контроля будет включаться ограничитель скорости, то просто поменяйте провода местами.
- Два провода до 2 и 8 контактов разъема «улитки». Тут порядок подключения не важен.

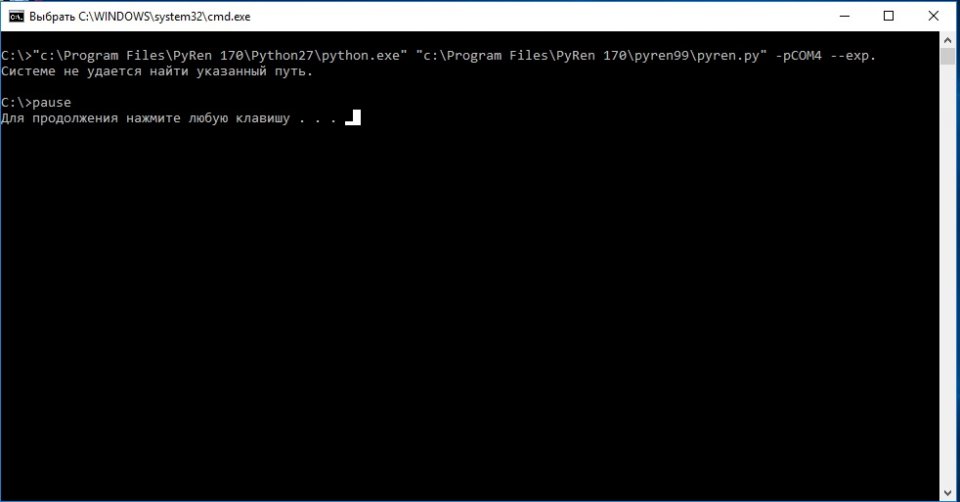

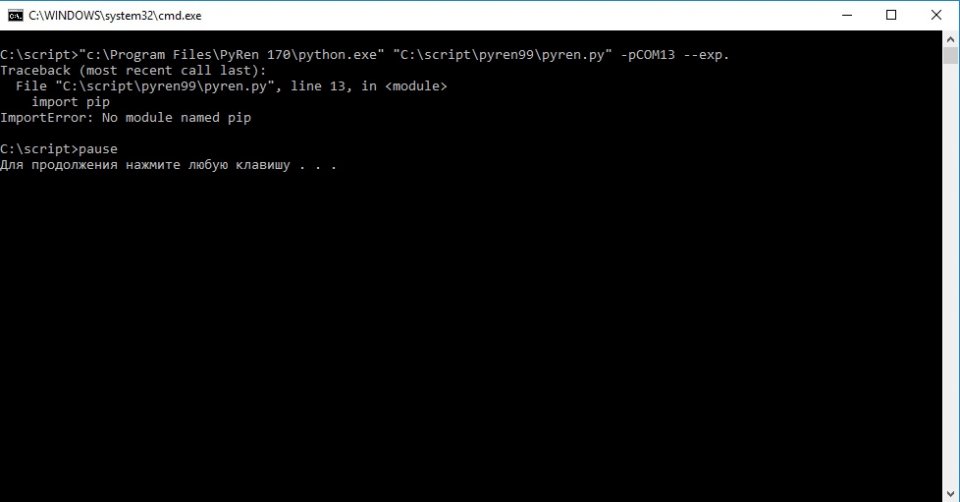

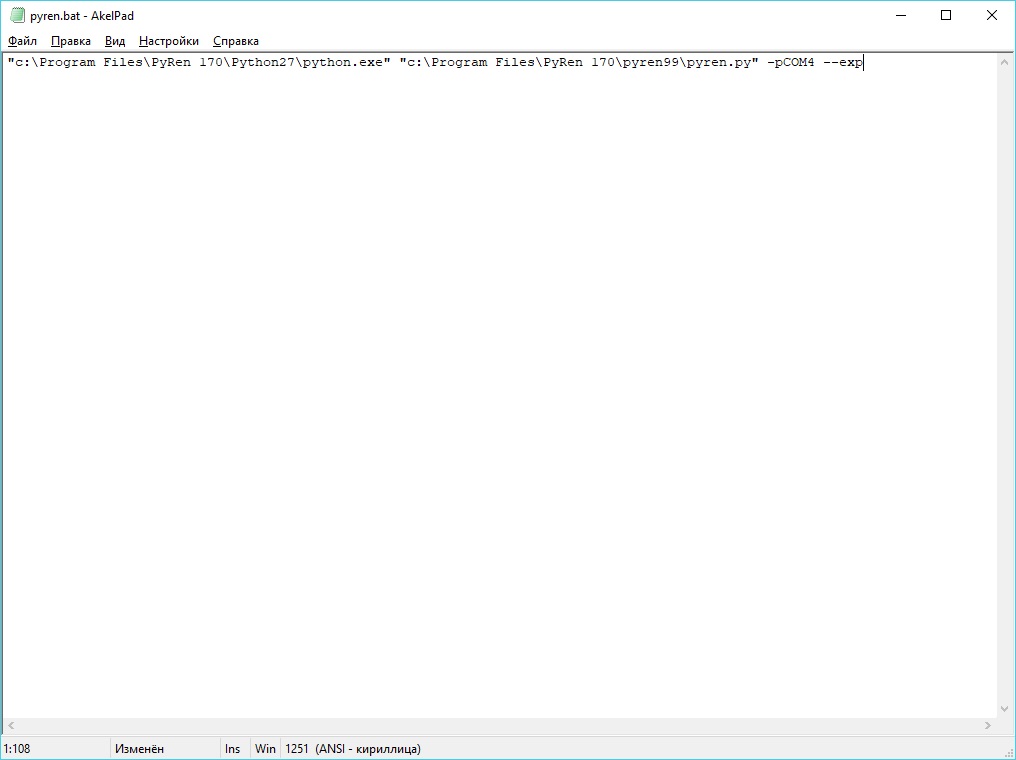

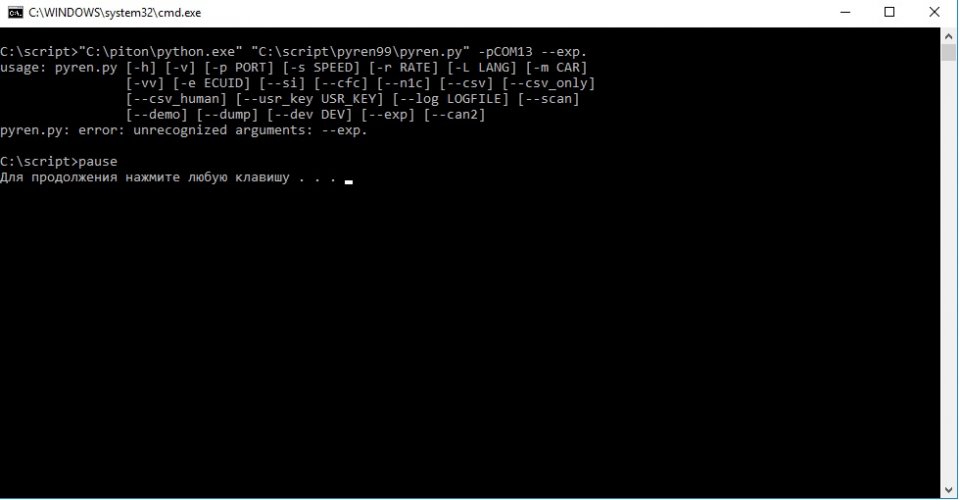

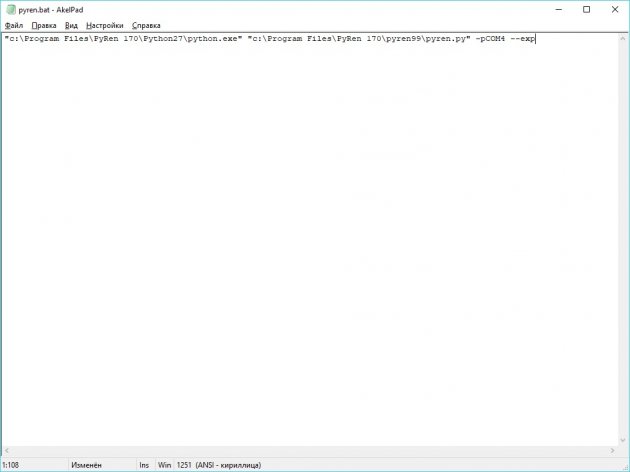

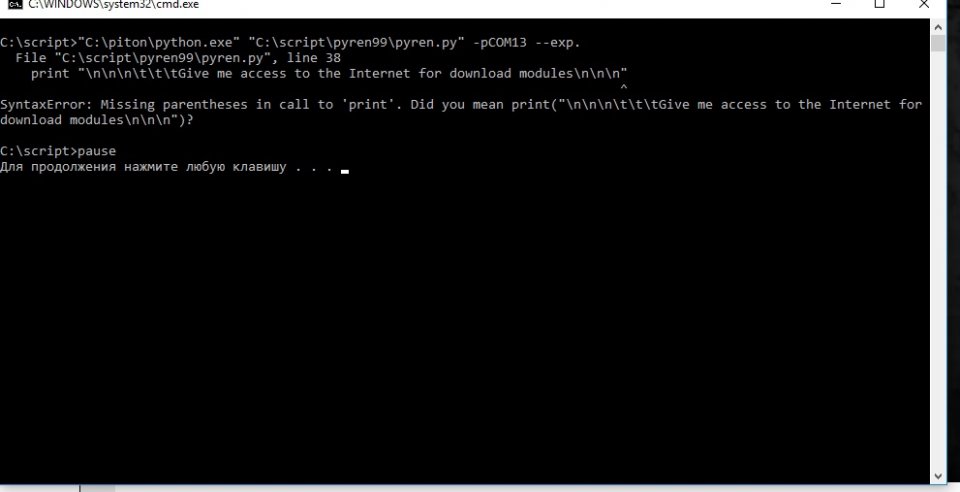

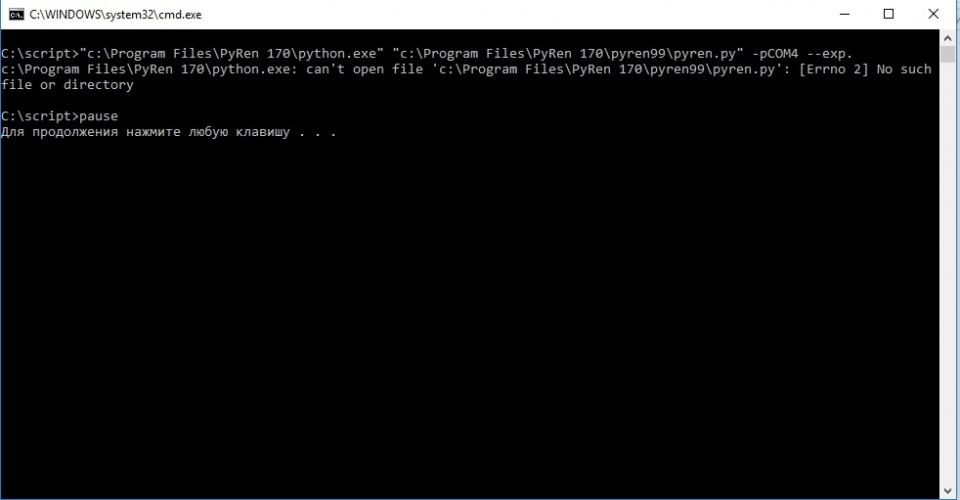

- Создать файл pyren.bat и прописать внутри него "c:\Program Files\PyRen 170\Python27\python.exe" "c:\Program Files\PyRen 170\pyren99\pyren.py" -pCOM4 --exp. Путь до файла, а также COM-порт указать свои.

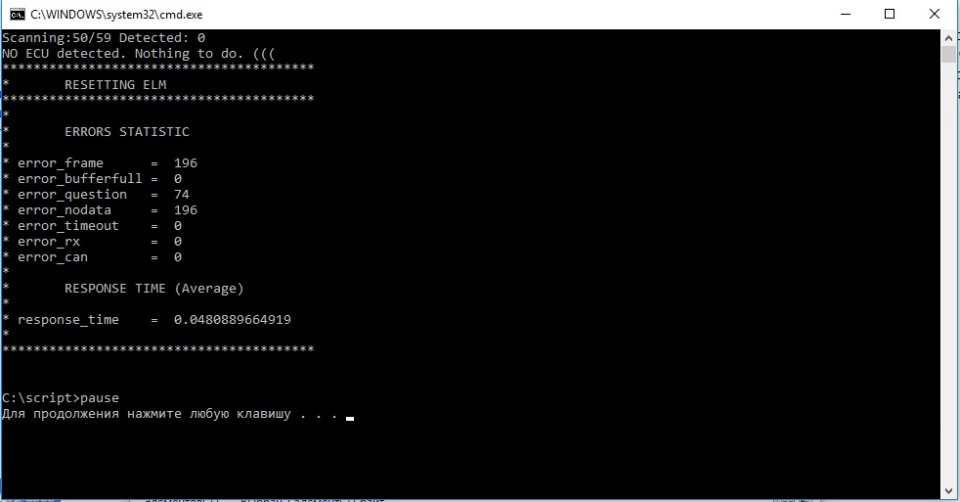

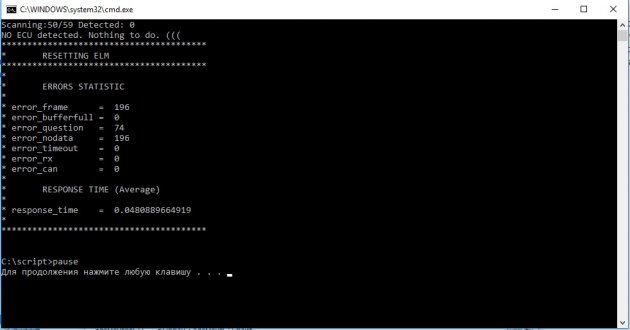

- Запускаем pyren.bat
- Пролистать (кнопкой N) список вниз, пока не увидим «logan 2/ sandero 2», нажимаем цифры на против этой надписи и enter.
- Выбираем блок --> ПАНЕЛЬ ПРИБОРОВ (П/ПАН), --> Changing Configuration --> РЕГУЛ./ОГРАНИЧ. СКОРОСТИ --> yes --> 2--> yes.
- Комбинация приборов перезагрузится.
- Выбираем блок --> СИСТЕМА ВПРЫСКА -->Configurations scenarios -->ПРОГРАММИРОВ. ОГРНИЧЕНИЯ СКОРОСТИ ДВИЖЕНИЯ-->yes.
- Выйти из скрипта и отключить адаптер от автомобиля.
Как установить штатный круиз-контроль на Lada XRAY с ДВС Renault-Nissan H4M и ВАЗ 21179
09 января 2017 Лада.Онлайн 62 818 56
В настоящее время мультируль Lada XRAY позволяет только управлять магнитолой. А левый блок кнопок, отвечающий за круиз-контроль и ограничитель скорости, отсутствует. АВТОВАЗ начал комплектовать автомобиль этими опциями только с начала 2018 года. В статье расскажем, как установить круиз-контроль своими руками.
В зависимости от двигателя в моторном отсеке Lada XRAY устанавливаются различные блоки управления двигателем (ЭБУ). В связи с этим установка и подключение штатного круиз-контроля на кроссовер различается. Далее рассмотрим инструкцию для 110-сильного французского мотора (Renault-Nissan H4Mk) и ВАЗ 21179 (1.8 л). Для двигателя ВАЗ 21129 (1.6) инструкция тут.
Что необходимо
Для комплектаций ТОP и TOP Prestige потребуется:
Для более простых версий автомобиля дополнительно придется купить:
Установка и подключение
Снимаем заглушку между регулятором положения фар и регулировкой зеркал. За ней находится разъем с проводами, который подключаем к кнопке (255500002R). Устанавливаем кнопку вместо заглушки.
Меняем руль Lada XRAY на руль от Lada Vesta (8450006832), но правый блок кнопок оставляем от кроссовера (от Весты не подойдет). Главная причина замены руля - наличие проводки внутри него.
Подать +12В от зажигания на 11 контакт разъема улитки (подходят «мамы» от разъемов материнской платы ПК: POWER SWITCH, RESET, HDD LED и т.д.).
Для этого разбираем его, поддев белый фиксатор плоской отверткой. +12В можно взять от датчика угла поворота рулевого колеса (пин №8), который находится под рулем. Также его можно позаимствовать с разъема заглушки кнопки круиз-контроля между «управление зеркалами» и «корректором фар» (контакт №1)
В более простых комплектациях в подрулевом переключателе (улитке) может не оказаться необходимых проводов. Меняем его на другой (8450020003). Также потребуется протянуть 4 провода до колодки с проводами ЭБУ (из салона в моторный отсек через отверстие с тросом для открытия капота):
В результате включение круиз-контроля и ограничителя скорости будет производиться с кнопки на панели (на руле эти кнопки будут неактивны, т.к. они не фиксируемые!), а управление функциями кнопками на руле. Чтобы все управление было только на руле необходимо использовать эмулятор фиксируемой кнопки (читай ниже).
Активация функции в ЭБУ и панели приборов
Внимание! Инструкция по активации только для двигателя Renault H4Mk. Владельцам моторов ВАЗ-21179 стоит обратиться к специалисту.

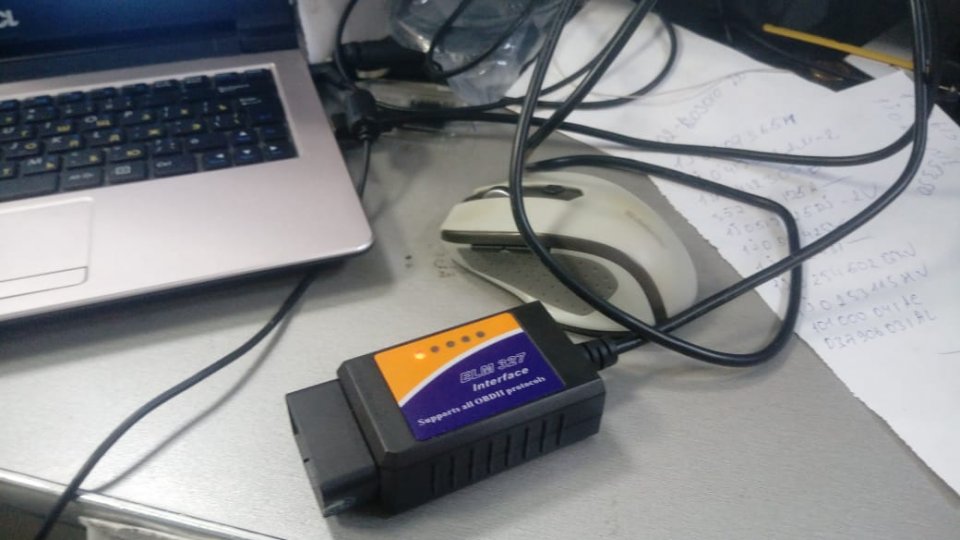

Нужен адаптер «ELM 327» и ноутбук с установленным ПО:
Скачать могут пользователи сайта:
После установки Python 2.7, распакуйте архив с базой CLIP в любом месте, например D:\script\. В эту же папку распакуйте и архив со скриптом PyRen.
Подключаем ELM 327 к OBD-II разъему Lada XRAY. Затем:
Процесс активации КК также показан на видео:
Эмулятор фиксируемой кнопки
Эмулятор представляет собой небольшую плату, которая устанавливается в заглушку кнопки. В нее необходимо подключить штатный разъем кнопки, и от эмулятора протянуть 2 провода на 6 и 9 контакты разъема «улитки». Купить можно тут.
Кстати, а вы знали, что в руководстве по эксплуатации автомобиля Lada XRAY есть раздел «Система коррекции и помощи при вождении автомобиля», в котором рассказывается о системах «Круиз-контроль» и «Ограничитель скорости»?
Напомним, кнопки на руле Lada XRAY не имеют штатной подсветки, но ее можно сделать своими руками. Также через программу pyren можно отключить автоматическое включение заднего дворника.
Фото: форум xrayclub.ru и БЖ walla03
