Устройство и особенности системы охлаждения двигателя Лада Веста и XRAY

     21 сентябрь 2016  Лада.Онлайн    40 881    10

    Устройство и особенности системы охлаждения двигателя Лада Веста и XRAY

    У автомобилей Лада Веста и XRAY однотипная система охлаждения всех двигателей. Она жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости. Рассмотрим устройство этой системы, а также ее особенности и отзывы владельцев о ней.

    Параметры Двигатель
    ВАЗ 21129 ВАЗ 21179 H4M
    Температура начала открытия клапана термостата, оС 85-89 81-84
    Температура полного открытия клапана термостата, ос 102 95
    Давление открытия выпускного клапана пробки расш.бачка, кПа (bar) 110-150 (1,1-1,5)
    Давление открытия впускного клапана пробки расш.бачка, кПа (bar)

    3-13 (0,1)

    Температура охлаждающей жидкости в прогретом двигателе при температуре окружающего воздуха 20-30 оС и движении полностью нагруженного автомобиля с постоянной скоростью 80 км/ч, не более оС 95
    Объем охлаждающей жидкости в системе охлаждения двигателя (Веста/XRAY), л 7.84 / 7,0
    Объем охлаждающей жидкости при замене, л 6,4 6,3
    Охлаждающая жидкость Антифриз

    Схема системы охдаждения двигателя

    Схема системы охдаждения двигателя Лада Веста и XRAY

    Описание: 1 - двигатель; 2 - водяной насос; 3 - термостат; 4 - штуцер для удаления воздуха; 5 - радиатор отопителя; 6 - радиатор системы охлаждения двигателя; 7 - расширительный бачок.

    Устройство системы охлаждения двигателя

    Система охлаждения двигателя (СОД) состоит из:

    • насоса системы охлаждения (помпа);
    • радиатора двигателя;
    • радиатора отопителя климатической установки;
    • электровентилятора;
    • расширительного бачка;
    • термостата;
    • соединительных шлангов.

    В СОД используется специальная жидкость (антифриз) на основе смеси води с этиленгликолем. Смешивание антифриза разных марок не рекомендуется, а имеющие разные основы недопустимо! При выборе антифриза обращать внимание следует не на его цвет, а на его химический состав (тип), рекомендованный заводом-изготовителем автомобиля. В случае утечки антифриза разрешается добавить дистиллированную воду, но после этого необходимо как можно быстрей восстановить оптимальную концентрацию антифриза. Плотность и концентрация антифриза представлена в таблице:

    Плотность антифриза при 20 оС, кг/м3 Концентрация этиленгликоля в антифризе, % от объема Мин.температура окружающей среды, при которой можно эксплуатировать двигатель, оС
    1 050 30 -10
    1 058 35 -15
    1 067 40 -20
    1 074 45 -25
    1 082 50 -30
    1 090 55 -35
    1 098 60 -45

    Помпа, которая установлена в блоке цилиндров обеспечивает циркуляцию антифриза в системе. На двигателях ВАЗ привод насоса осуществляется ремнем ГРМ, а на моторе Renault-Nissan H4M - ремнем привода вспомогательных агрегатов.

    термостат Лада Веста и XRAY

    СОД имеет два круга циркуляции, которыми управляет термостат (см. замена термостата):

    1. Малый круг, который не включает в себя радиатор двигателя. Антифриз омывает только блок цилиндров головку блока цилиндров и радиатор печки.
    2. Большой круг, где антифриз проходит через радиатор двигателя, где охлаждается встречными потоками воздуха.

    радиатор двигателя Лада Веста

    Электровентилятор охлаждает антифриз в радиаторе двигателя при недостаточно интенсивном потоке воздуха. Он установлен за радиатором и включается по сигналу электронного блока управления двигателем (ЭБУ). В цепь питания электровентилятора встроен блок управления. Вентилятор включается вне зависимости от положения или наличия ключа в замке зажигания. См. проверка вентилятора.

    электровентилятор Лада Веста и XRAY

    Расширительный бачок предназначен для компенсации теплового расширения в системе. Его заливную горловину закрывает специальная крышка, в которой размещены выпускной и впускной предохранительные клапаны. Крышки разделяются по величине давления открывания выпускного клапана на четыре группы (цвета):

    • светло-коричневый - 120 кПа
    • желтый - 140 кПа
    • белый - 160 кПа
    • серый - 180 кПа

    расширительный бачок Лада Веста

    В случае замены крышки следует брать деталь такой же группы. Из-за неисправности выпускного клапана в крышке в СОД может возникнуть повышенное давление. Длительная эксплуатация автомобиля с повышенным давление в СОД обязательно приведет к повреждению одного «самого слабого» элемента системы. Например, потечет или лопнет расширительный бачок или шланги.

    А вы сталкивались с проблемами системы охлаждения двигателя на Весте или XRAY? Какие отзывы о данной системе можете оставить вы? Напомни, определить неисправность СОД можно по следующей схеме. Отзывы об эффективности работы печки на Весте мы рассматривали ранее.

    Ключевые слова: система охлаждения лада веста | система охлаждения lada xray | двигатель лада веста | двигатель lada xray | печка лада веста | печка lada xray

    0
    нравится
    0
    не нравится

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Если ли у вас замечания к системе охлаждения двигателя?


    Быстрый вход:

    или

    Напишите цифрами: Шесть тысяч девятьсот восемьдесят семь

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

    1. На моей Весте верхняя правая часть радиатора болтается и стучит. Есть достаточный для этого зазор между неподвижным пластмассовым лепестком и металлом патрубка, на который надет шланг расширительного бачка.
      Ответить
    2. Андрей Филиппов, задайте вопрос на форуме, может кто подскажет.
      https://xn--80aal0a.xn--80asehdb/addnews.html
      Ответить
    3. К сожалению нет инструкции для установки именно на ладу весту, он у меня стоял и на приоре и на уазе патриоте, там установка завязывалась к сливной пробке от блока. На ладе весте нет такой возможности вот в этом и загвоздка, в какие патрубки врезать что бы он гонял ОЖ по малому контуру??? всю голову сломал уже, а вещь хорошая. Кстати для общего познания те котлы которые идут с помпой быстро выходит из строя, знакомый за зиму два сменил помирает сама помпа а нагревательный элемент работает у них монтаж проще но и без помпы они становятся не эффективны.
      Ответить
    4. Андрей Филиппов, в комплекте идет руководство по монтажу, действуйте по нему.
      Ответить

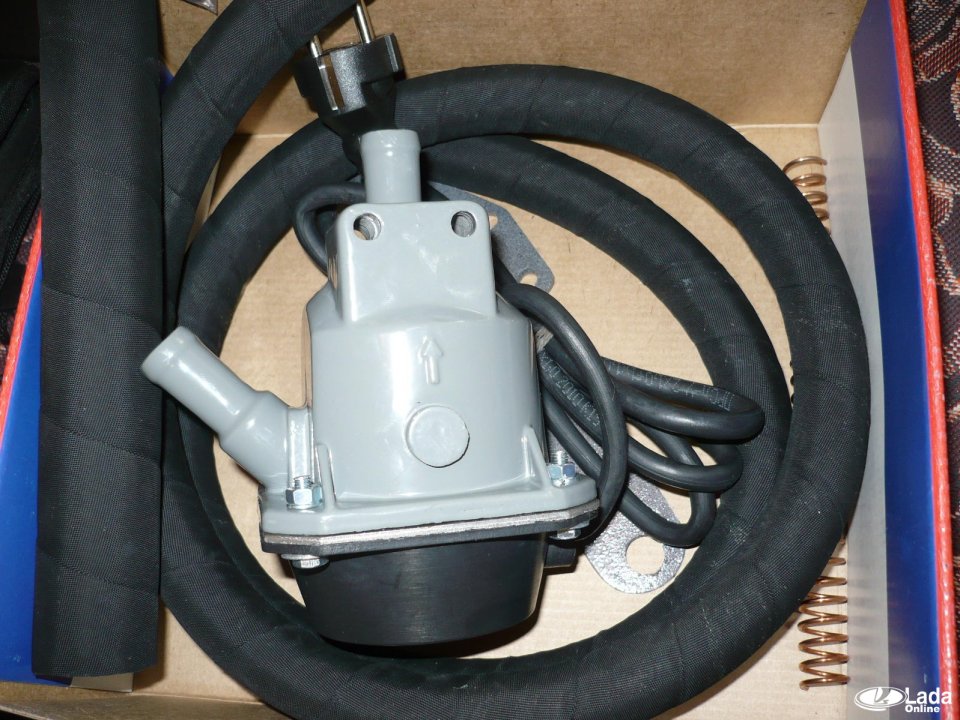

    5. Всем доброго времени суток, исходя из схемы которая выше указана может кто подсказать как и куда врезать в систему охлаждения двигателя лады весты котел подогрева ОЖ на 220в (КОТЕЛ БЕЗ ПОМПЫ). котел такого типа Альянс 99.
      Ответить
    6. Двигатель ВАЗ 21129, система охлаждения двигателя, схема:
      Ответить
    7. василий василий 11 февраля 2017 19:38
      0 Нравится
      х рей с двигателем 21129 куплен в октябре 2016 года. На схеме охлаждения двигателя показан штуцер для удаления воздуха, в реальности его нет. Как спустить воздух из системы охлаждения.LadaOnline,
      Ответить
    8. Александр Александр 7 декабря 2016 21:05
      0 Нравится
      У меня вопрос, какую жидкость льют с завода?
      Ответить
