Из чего состоит электронная комбинация приборов CMGAISD для Lada Vesta

04 июня 2023 destin 1 438 2

Сегодня снова речь пойдёт об электронной комбинации приборов от CMGAISD. Попробуем рассмотреть её изнутри на примере пятой серии для автомобиля Лада Веста. На данный момент это очень продвинутое решение, и имеет приличный функционал.

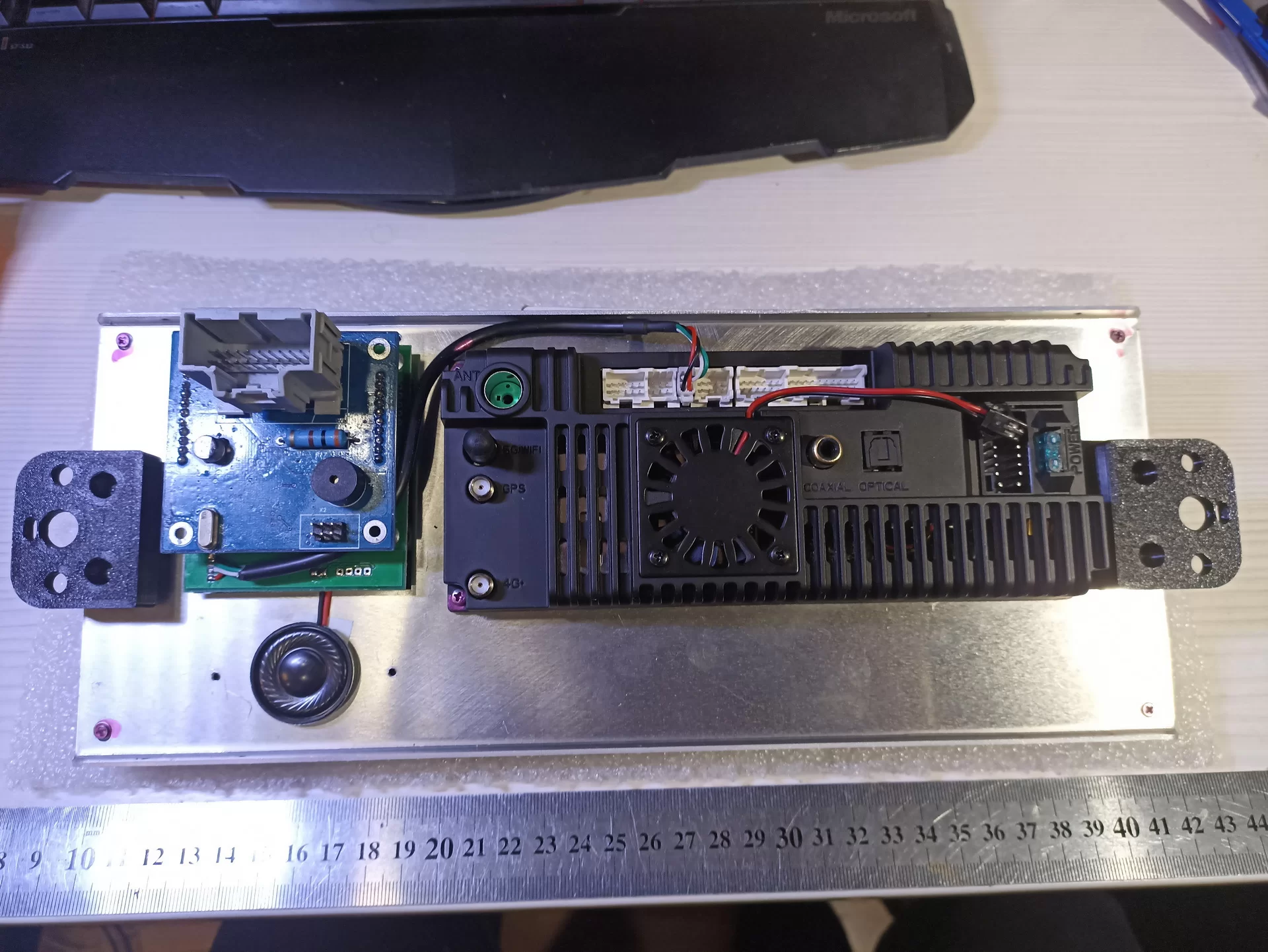

Комбинация приборов состоит из четырёх основных частей.

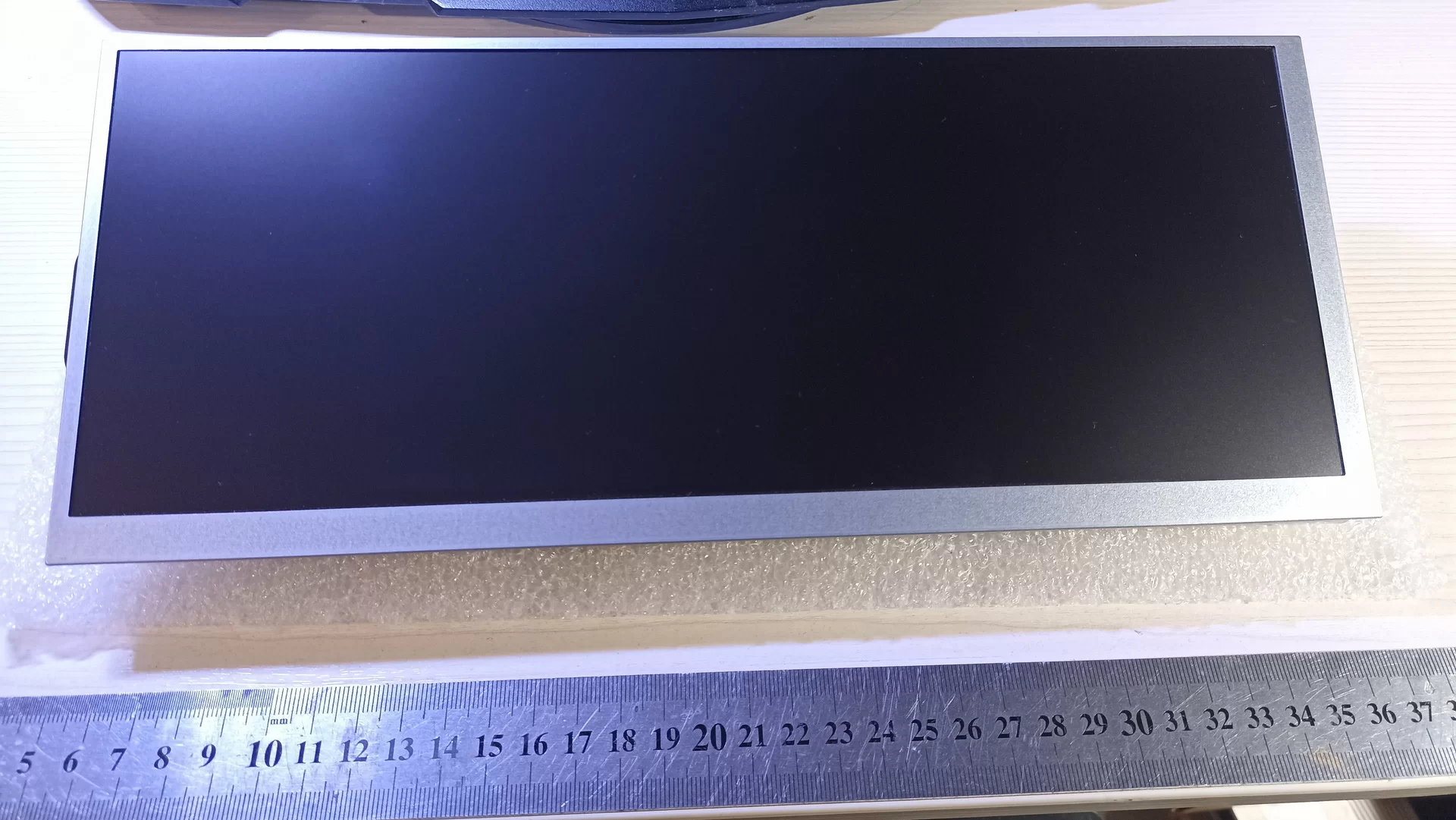

1. ЭКРАН

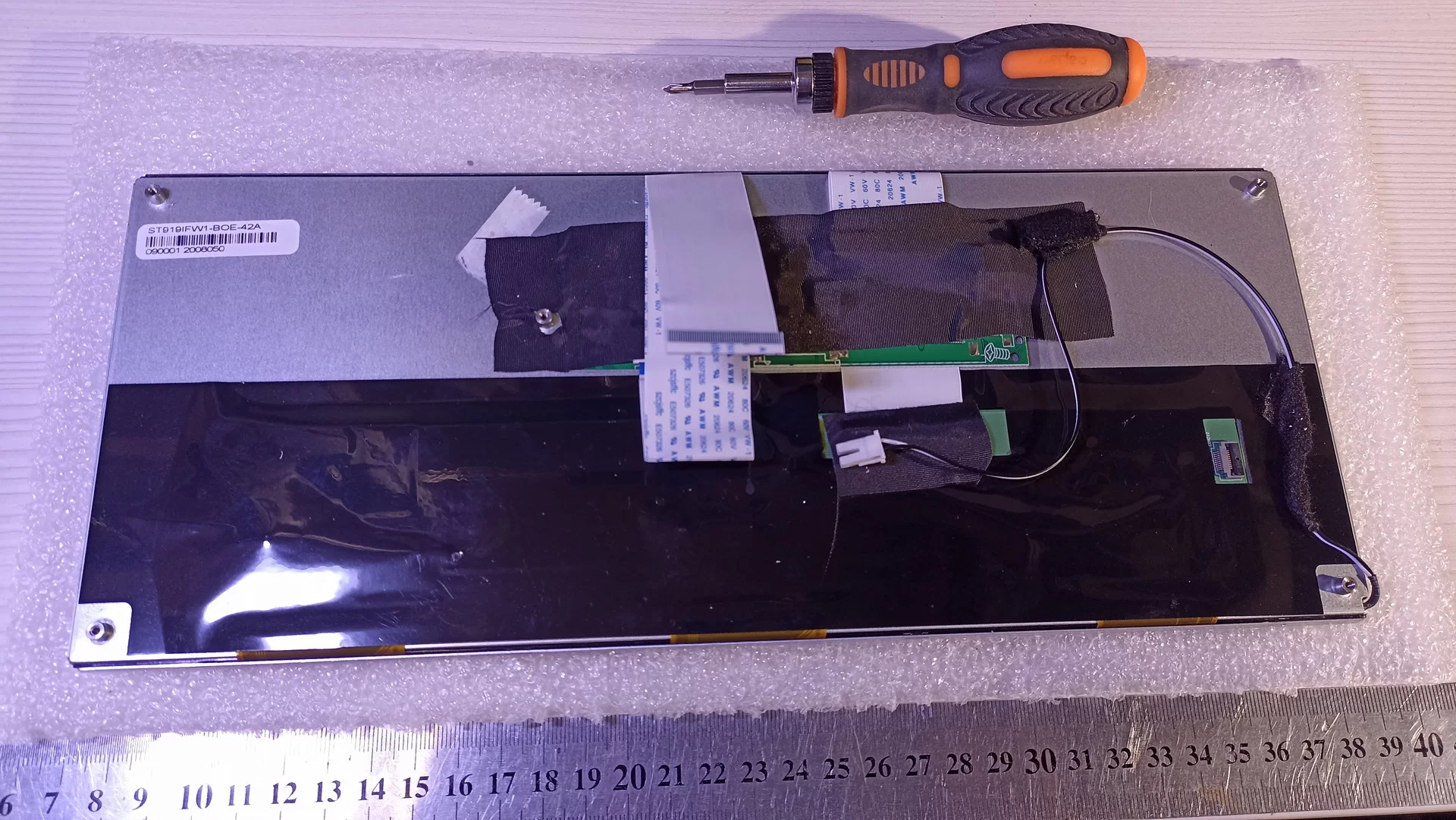

Использована матрица размером 12,3” фирмы BОE с яркостью в 1000 nit, разрешением 1920х720 и отличными углами обзора. В предыдущей четвёртой серии использовалась менее яркая матрица в 850 nit. Выбор матрицы такого размера привёл к необходимости небольшой резки торпеды, но позволил использовать максимальную площадь отображения, видимую через козырёк. В отличии от комбинации приборов от «Тюн-Авто», где используется матрица около 10” разрешением 1280х480. Или Ferrum Group 949 где вообще используется матрица 7”, а остальное пространство занято светодиодными индикаторами и шкалами температуры и топлива.

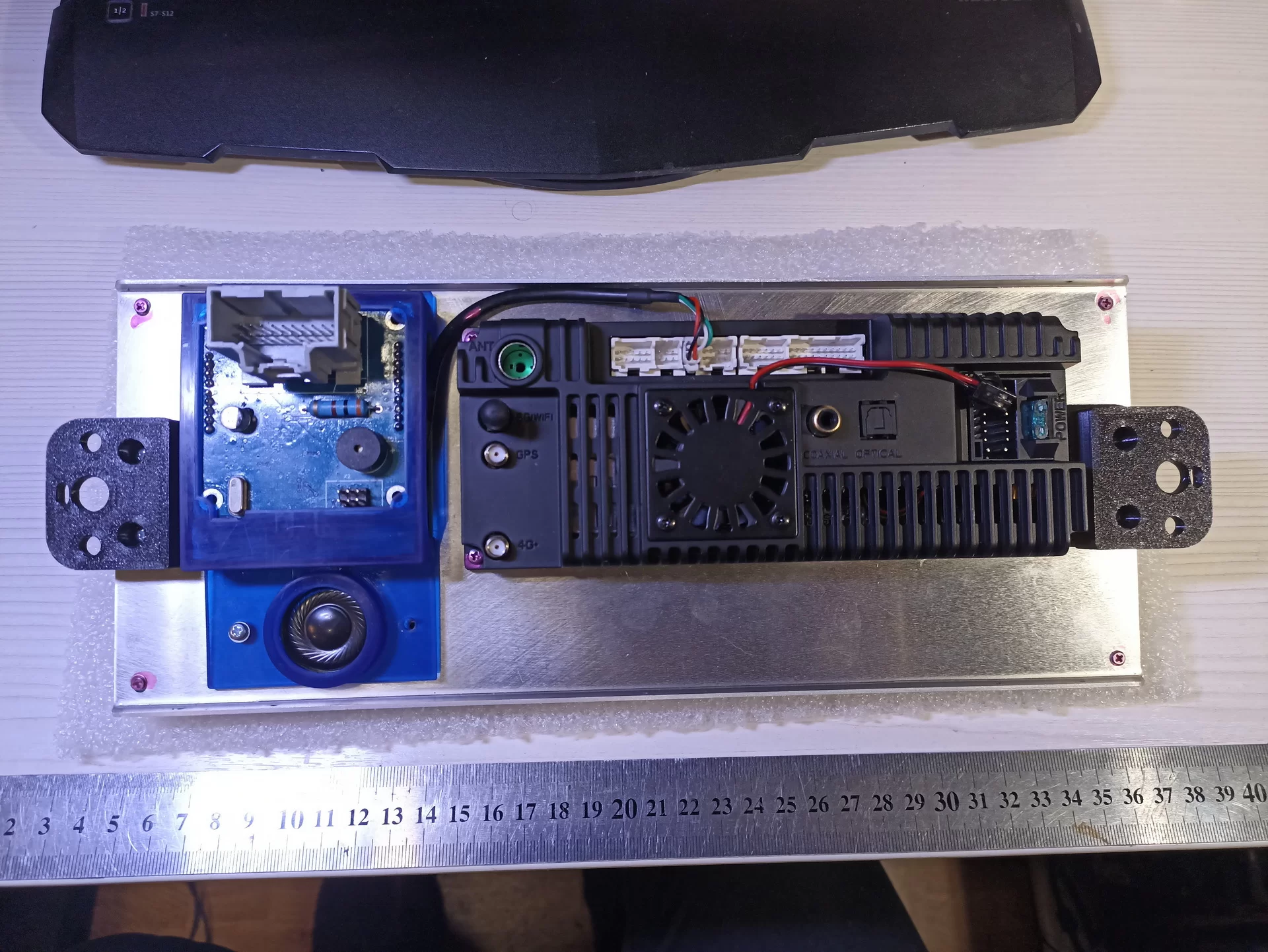

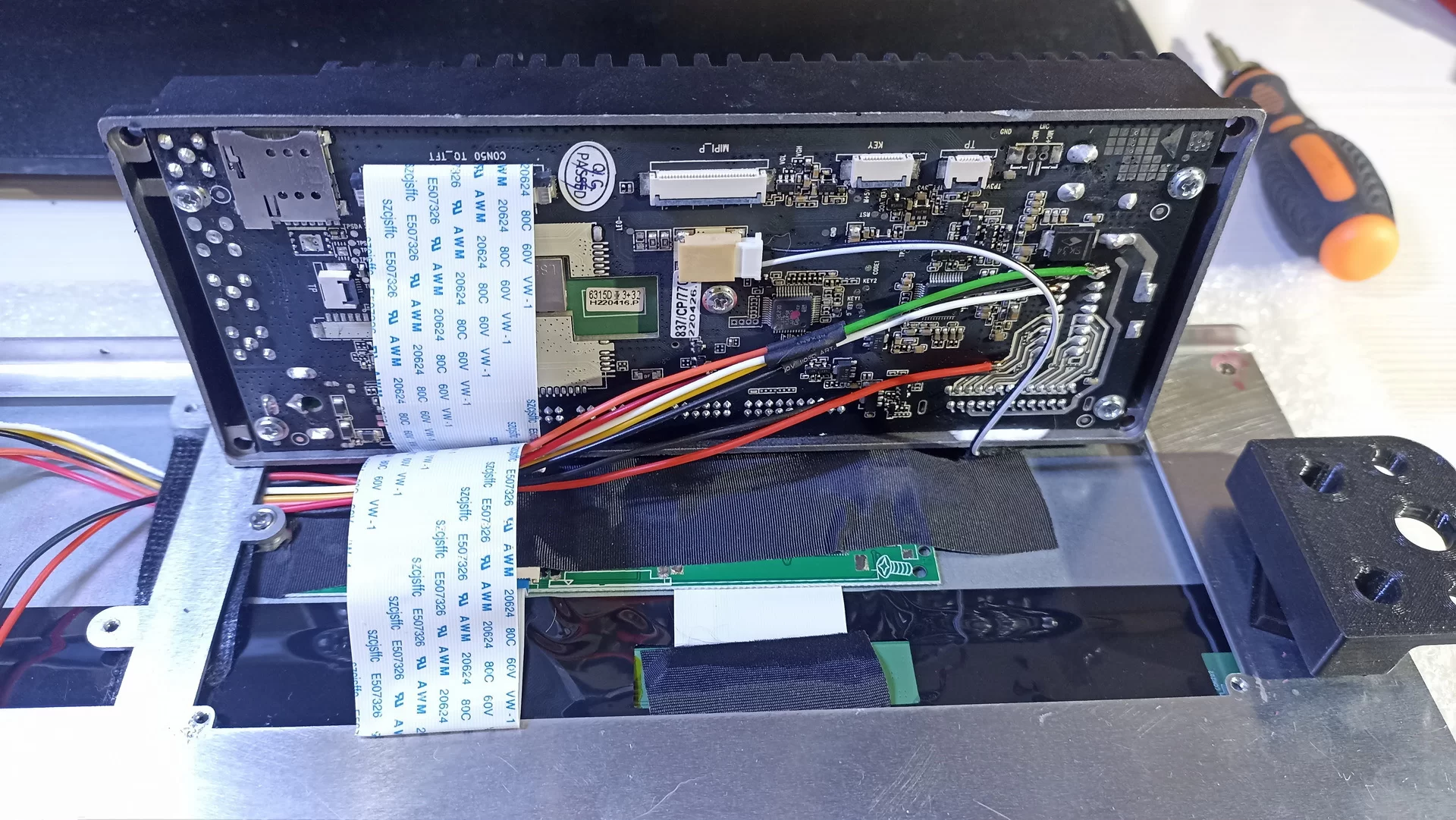

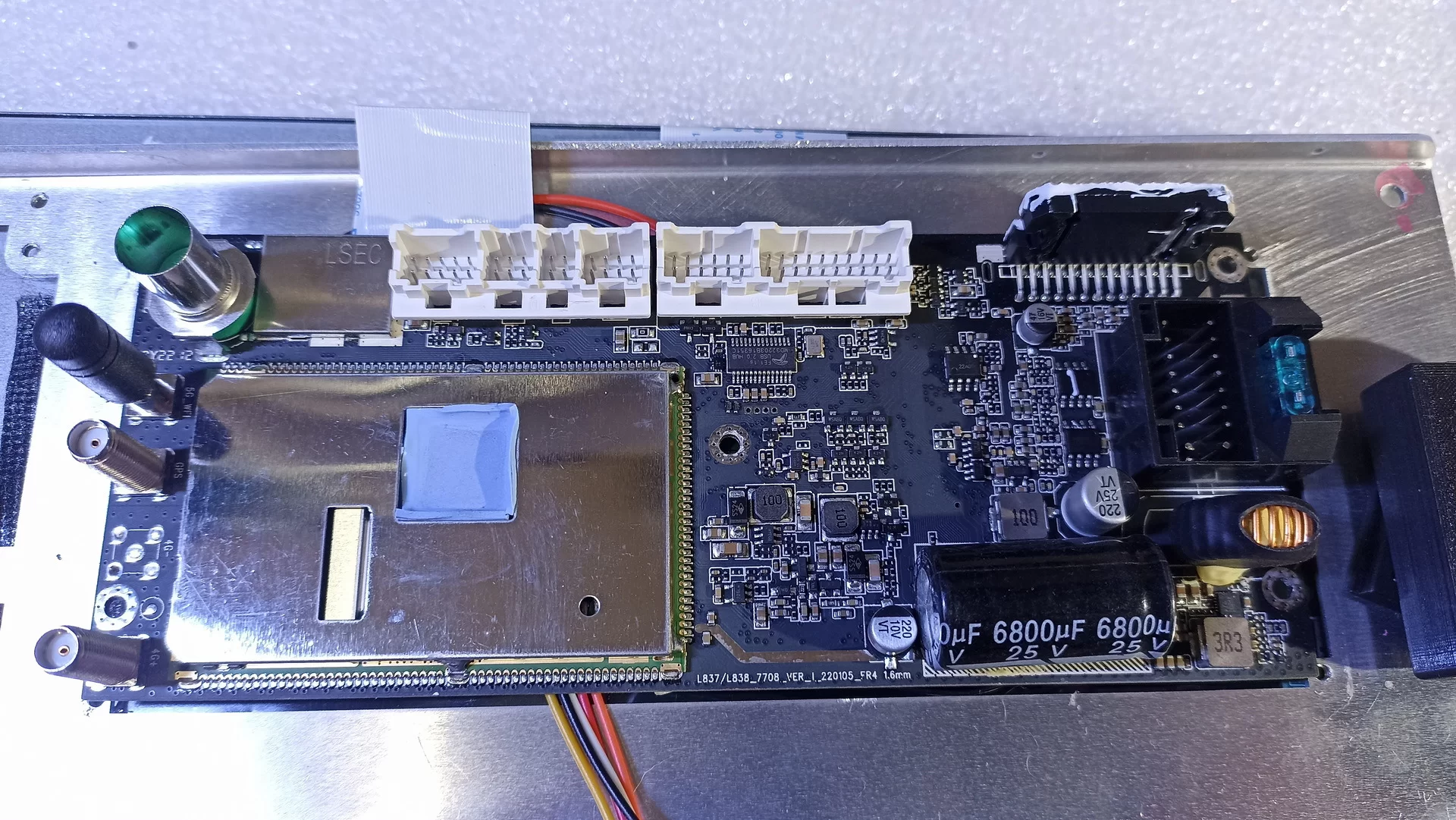

2. Сердце системы платформа UIS7862

Она знакома многим имеющим магнитолы типа Teyes CC2/3 и аналогичных. Имеем много оперативной памяти, много постоянной памяти. Wi-Fi 2,4/5, GPS, 4G, Bluetooth, радио, усилитель тоже на месте. Для данной задачи было скомпилирована своя прошивка на базе Android 10 и свой лаунчер. Так же установлен Google Play. Изображение приборной панели обеспечивает ПО RealDash. Которое так же имеет встроенный редактор для создания своего индивидуального дизайна. А высший пилотаж, например вот эта работа.

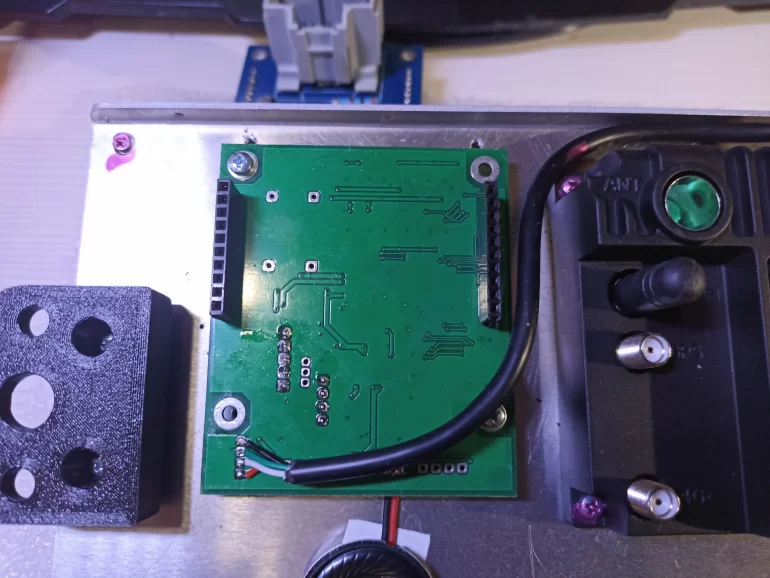

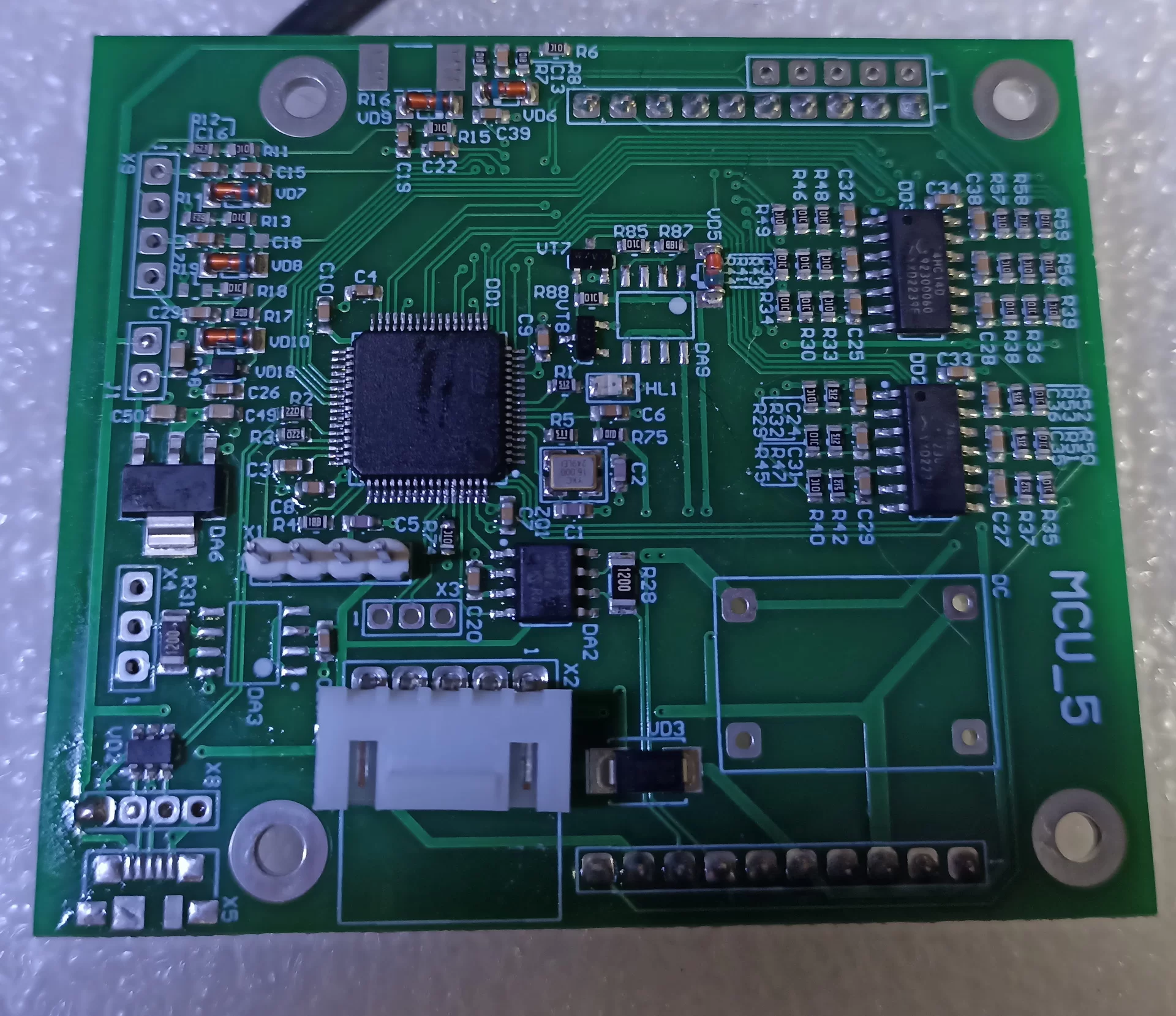

3. плата MCU

Для того чтобы ПО RealDash могло нам показать что происходит в автомобиле нужна связь с ним. Её нам обеспечивает плата MCU, построенная на 32-битном микроконтроллере STM32. Она принимает информацию с CAN-шины автомобиля, а так же аналоговые сигналы, преобразовывает её в формат данных RealDash и передаёт по USB в основную плату. Тут заложен труд программистов и схемотехников, ведь необходимо было расшифровать информацию из CAN-шины написать программу для микроконтроллера и воплотить всё это в железе.

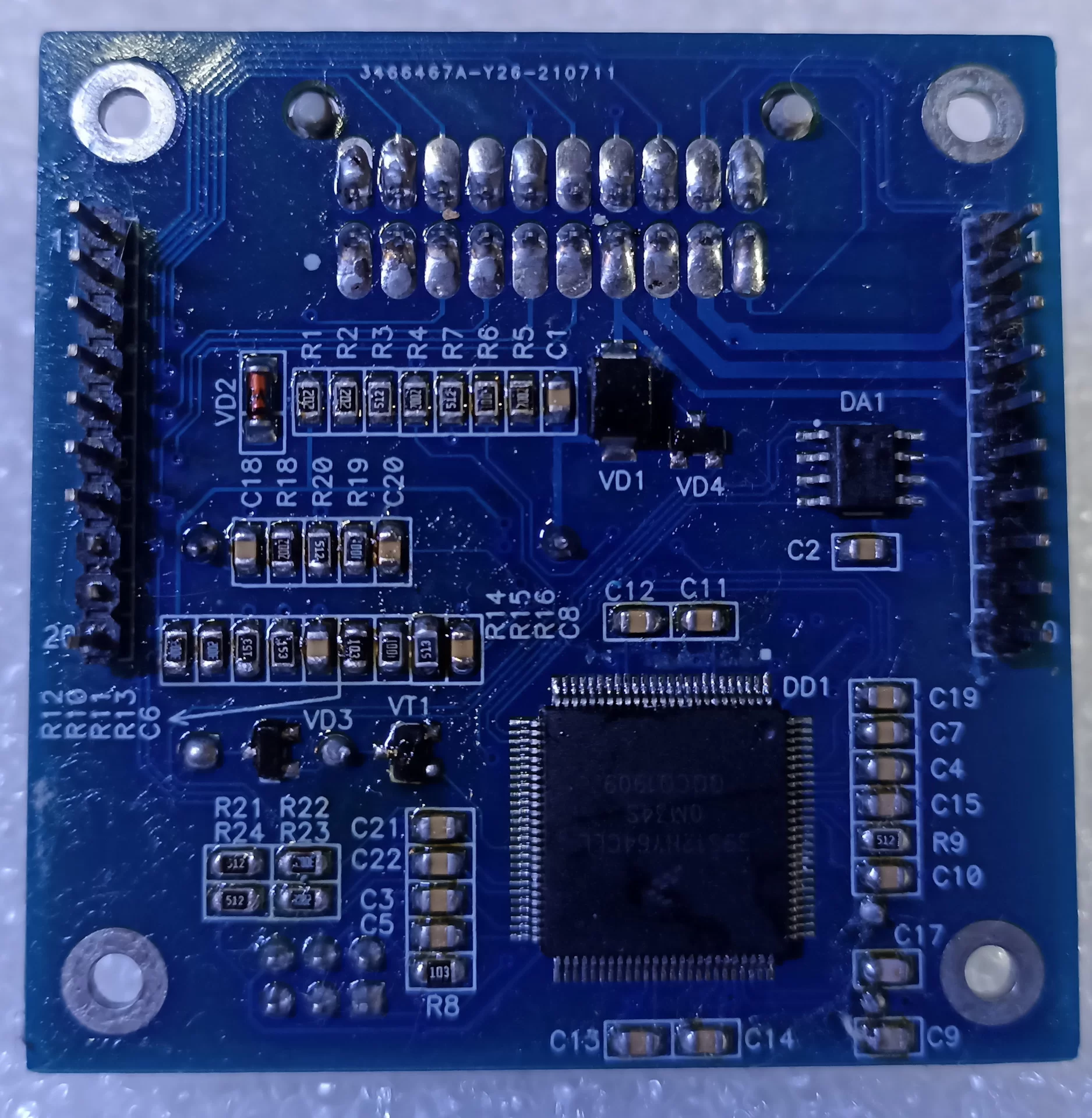

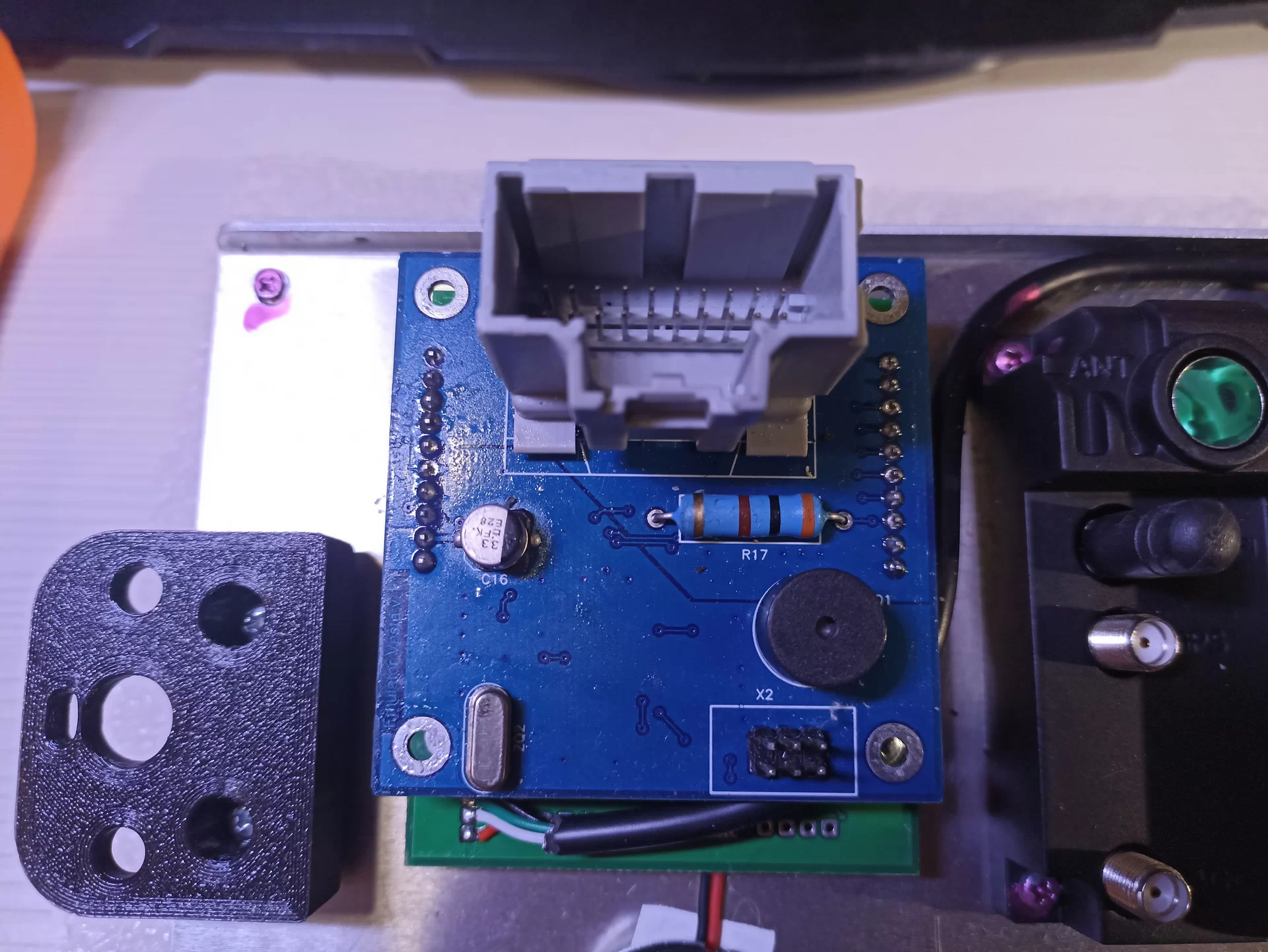

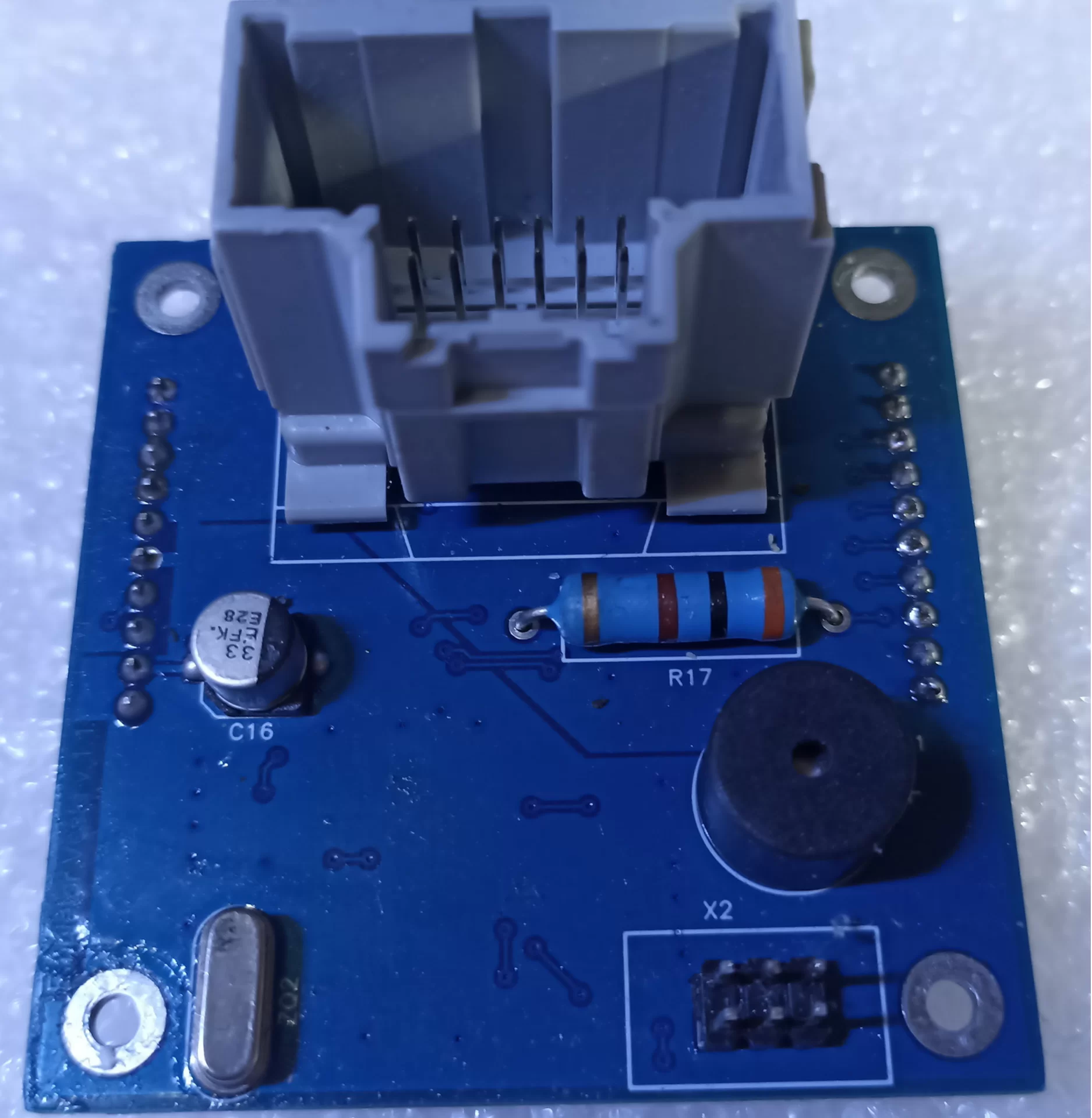

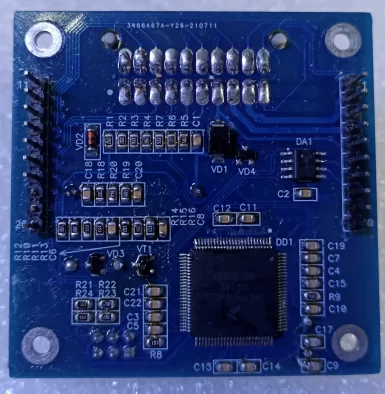

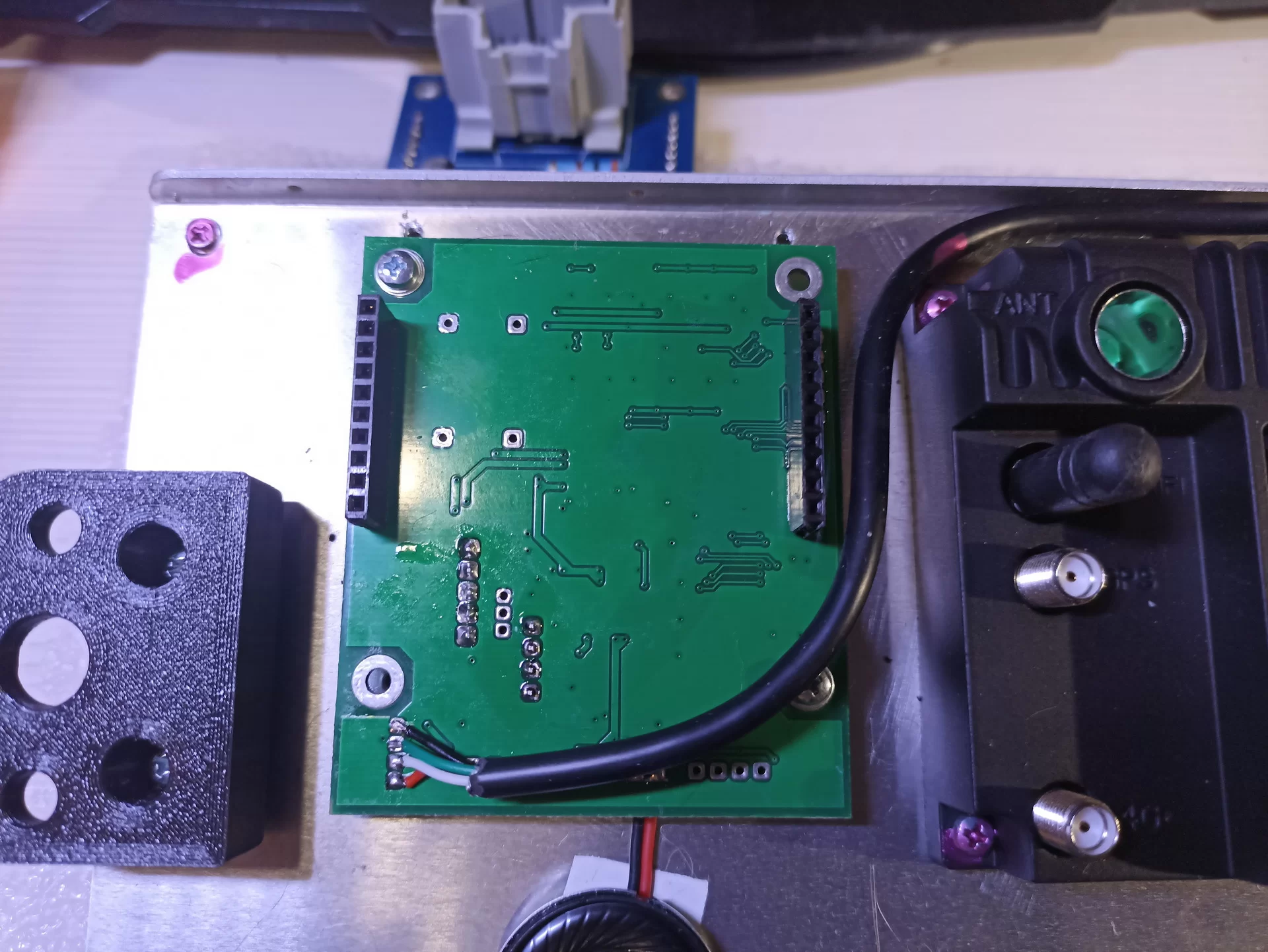

4. плата имитатора штатной комбинации приборов

Ну и вишенка на торте — это плата имитатора штатной комбинации приборов. Ведь без неё Веста никуда не поедет. Поэтому пришлось делать реверс-инжиниринг платы и создавать обрезанный вариант, поскольку нужна только программная часть и интерфейс к автомобилю.
