Обзор блоков управления стеклоподъемниками (с кнопками Auto и без) для Lada Vesta
12 165

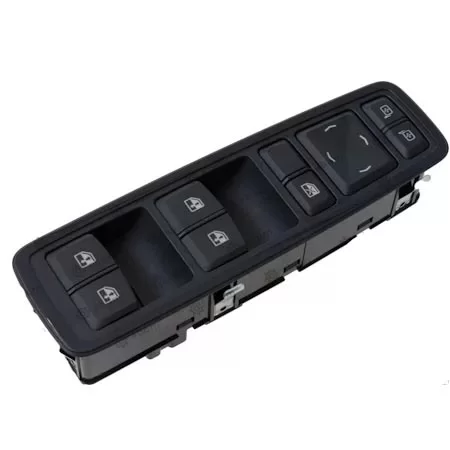

В некоторых комплектациях Lada Vesta NG (новое поколение) АВТОВАЗ начал использовать новый блок переключателей в двери водителя, который управляет электростеклоподъемниками (ЭСП) и боковыми зеркалами. Отличается он кнопками передних стеклоподъемники, которые получили режим AUTO. Разбираемся, что это значит и можно ли этот установить на более простые версии исполнения или на старое поколение Весты.

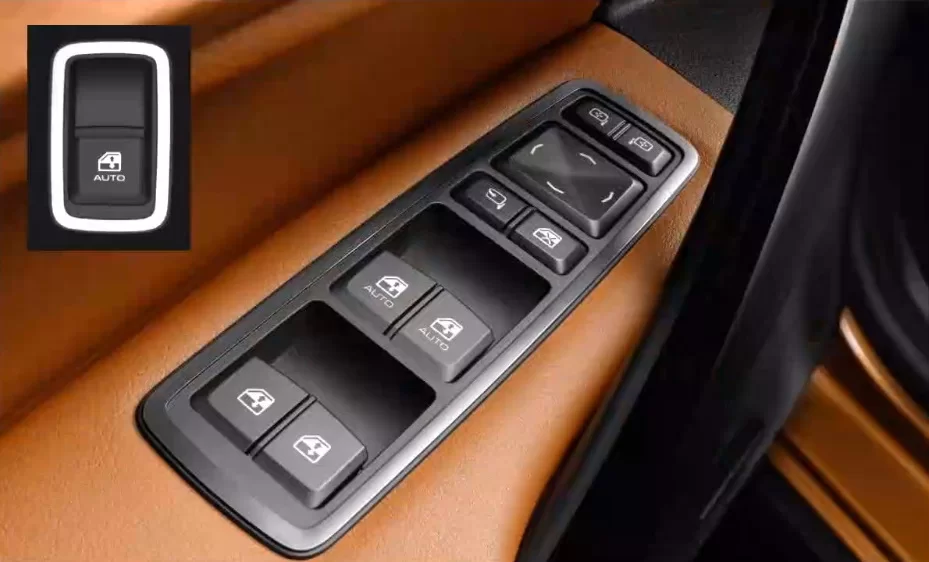

Кнопки Auto имеют 2 положения вверх и два положения вниз. Первое положение закрывает/открывает стекло пока это положение удерживается. При нажатии кнопки во второе положение стекло открывается/закрывается автоматически до конца, удерживать кнопку при этом не нужно, достаточно один раз нажать и отпустить..
На машинах 2022 года при постановке на штатную охрану передние стекла закрываются автоматически (блок BCM подает короткий импульс на приводы).
Про взаимозаменяемость
Блоки управления ЭСП с режимом Auto и без него не совместимы (не взаимозаменяемые), т.к. изменилась не только схема управления стеклоподъемниками (которая перекочевала от Renault), но и сам привод электростеклоподъемника (они другие).
Блок ЭСП с режимом Auto:
Клавиша Auto имеет 4 положения и в нормальном состоянии разомкнута.
Клавиша Auto управляет только минусом, подавая его по двум проводам к приводу в разных последовательностях.
Силовые реле теперь работают на массу.
При отключении задних стеклоподъемников с блока водителя реле размыкает силовую массу на задние клавиши. Подсветка (если она включена) задних кнопок гаснет.
Силовой плюс идет напрямую через предохранитель в двери.
Блок ЭСП без Auto:
Клавиша в нормальном положении замкнута на массу (по двум силовым проводам идет масса).
При переключении (два положения) на одном из проводов попеременно появляется силовой плюс.
