    Реле и предохранители Lada 4x4 (ВАЗ 21214, 21314)

     23 декабрь 2015  LadaOnline    653 257    78

    Реле и предохранители ВАЗ 21214, 21314 (Нива 4х4 инжектор)

    На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

    Расположение блоков предохранителей и реле Lada 4x4

    Основная часть предохранителей располагаются в салоне Lada 4x4 под панелью слева от рулевой колонки. Всего 4 блока:

    Расположение блоков предохранителей и реле Нива 4х4

    1 - блок предохранителей системы управления двигателем; 2 - реле стеклоочистителя ветрового стекла; 3 - блоки предохранителей; 4 - блок реле системы управления двигателем.

    Четвертый блок реле находится над педалью газа.

    Основной и дополнительный блоки предохранителей

    Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем - 6. Маркировка слева направо:

    Основной и дополнительный блоки предохранителей ВАЗ 2121, 2131Основной и дополнительный блоки предохранителей ВАЗ 2121, 2131

    F1 (16А)

    Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

    F2 (8А)

    Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов
    (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

    F3 (8А)

    Левая фара (дальний свет), контрольная лампа включения дальнего света

    F4 (8А)

    Правая фара (дальний свет)

    F5 (8А)

    Левая фара (ближний свет)

    F6 (8А)

    Правая фара (ближний свет)

    F7 (8А)

    Лампы габаритного света в левом переднем и левом заднем
    фонарях, фонари освещения номерного знака, контрольная
    лампа включения габаритного света

    F8 (8А)

    Лампы габаритного света в правом переднем и правом
    заднем фонарях, лампы подсветки комбинации приборов,
    прикуривателя, выключателей, блока управления отоплением
    и вентиляцией

    F9 (8А)

    Выключатель аварийной сигнализации, реле-прерыватель
    (в режиме аварийной сигнализации), контакты реле обогрева
    стекла двери багажного отделения

    F10 (8А)

    Звуковой сигнал, плафоны освещения салона, лампы
    сигналов торможения в задних фонарях

    F11, F12 (8А)

    Резерв

    F13 (8А)

    Контакты реле противотуманного света в задних фонарях

    F14 (16A)

    Прикуриватель

    F15 (16A), F16 (8A)

    Резерв

    Дополнительный блок:

    F11 (8А) Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
    (в режиме аварийной сигнализации)
    F12 (8А) Реле дневных ходовых огней, лампы дневных ходовых огней
    F13 (8А) Лампы и реле заднего противотуманного огня
    F14 (16А) Прикуриватель
    F15 (16А) Резервный
    F16 (8А) Резервный

    Дополнительные цепи предохранителей в комплектации Urban:

    № и номинал предохранителя

    Защищаемая цепь

    Основной блок

    1 (16А)*

    Электростеклоподьемники передних дверей Электропривод боковых зеркал

    2 (16А)**

    Электровентилятор климатической установки, компрессор кондиционера

    9 (16А)*

    Обогреватели боковых зеркал

    10 (16А)*

    Плафон освещения салона центральный

    Дополнительный блок

    15 (16А)*

    Электровентилятор климатической установки, компрессор кондиционера

    Предохранители системы управления двигателем

    Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

    Предохранители системы управления двигателем ВАЗ 2121, 2131Предохранители системы управления двигателем ВАЗ 2121, 2131

    F1 (30A) Контакты реле правого электровентилятора
    F2 (30A) Контакты реле левого электровентилятора
    F3 (15A) Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
    F4 (15A) Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

    Блок реле системы управления двигателем

    Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

    Блок реле системы управления двигателем Нива 4х4Блок реле системы управления двигателем Нива 4х4

    №1 Реле зажигания
    №2 Главное реле
    №3 Реле правого вентилятора охлаждения
    №4 Реле левого вентилятора охлаждения
    №5 Реле бензонасоса (топливного)
    №6 Предохранитель топливного насоса F5, 15A

    На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

    Схема блока реле над педалью газа

    Блок реле над педалью газа НивыБлок реле над педалью газа Нивы

    №1 Реле задних противотуманных фонарей
    №2 Реле подогрева заднего стекла
    №3 Реле ближнего света фар
    №4 Реле дальнего света фар

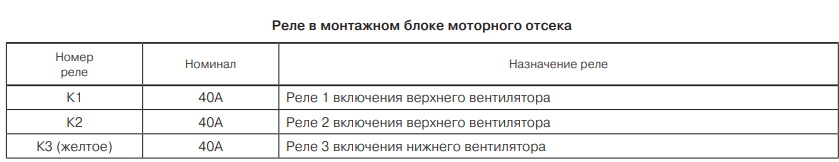

    Монтажные блоки для Lada 4x4 2018 года выпуска

    Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

    Монтажные блоки для Lada 4x4 2018 года выпускаМонтажные блоки для Lada 4x4 2018 года выпускаМонтажные блоки для Lada 4x4 2018 года выпуска

    Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

    Монтажные блоки для Lada 4x4 2018 года выпуска

    Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

    Монтажные блоки для Lada 4x4 2018 года выпуска

    Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

    Монтажные блоки для Lada 4x4 2018 года выпуска

    Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв. или 5дв.).

    Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

    Ключевые слова: монтажный блок 4х4 | торпедо 4х4

    40
    нравится
    11
    не нравится

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Часто ли на вашей Lada 4х4 перегорают предохранители или реле?


    Похожие материалы
  • Как проверить автомобильное реле на работоспособность мультиметром
  • Причины, почему не заводится Lada 4x4 (стартер не крутит)
  • Схема электрооборудования Lada 4x4 (ВАЗ 21213, 21214)

  • Быстрый вход:

    или

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Напишите цифрами: Семь тысяч пятьсот восемьдесят девять

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

    1. Добрый день! Кондиционер, включается и выключается реле проверил, фреон в норме. В чем причина?
      Ответить
    2. Очень тускло горит ближний и дальний свет при включении ближнево падает сразу 2 Вольта что может быть
      Ответить
      1. Вопросы не относящиеся к статье просьба задавать на форуме https://xn--80aal0a.xn--80asehdb/addnews.html
        Ответить
      2. Гость Александр Гость Александр 22 июня 2019 14:19
        0 Нравится
        Неисправность Генератора или реле регулятора.
        Ответить
    3. Отказали поворотники и аварийка аварийка кнопка просто горит красным А где находится реле поворотников.?
      Ответить
      1. за панелью приборов посмотрите
        Ответить
      2. Гость Александр Гость Александр 18 марта 2019 23:47
        1 Нравится
        За панель приборов нет реле поворотов
        Ответить
      3. Гость Александр Гость Александр 19 марта 2019 17:59
        3 Нравится
        Нива 2007 года выпуска пятидверка нет такой реле.
        Ответить
    4. При включений фар не работает спидометр без фар все прикрасно нива 2012 гв
      Ответить
      1. на форуме спросите https://xn--80aal0a.xn--80asehdb/addnews.html
        Ответить
    5. На ваз 212140 2017г выпуска не работают стеклоподъемники
      Ответить

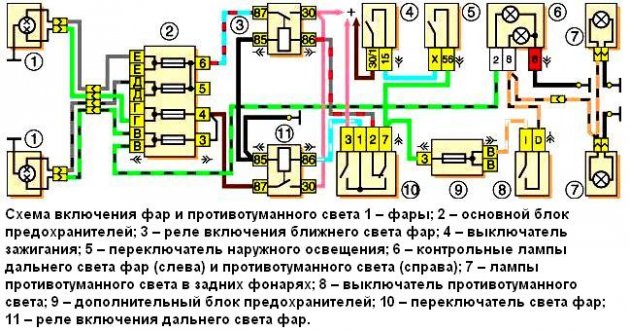

    6. На Ваз21214 постоянно горит ближний свет фар(всё выключенно ) думал что реле, отключил колодку минуя реле тоже горит.
      Ответить
      1. Гость СанЯ Гость СанЯ 7 января 2019 18:54
        2 Нравится
        Замени кнопку включения света фар ( она там залипает) у меня такое было...
        Ответить

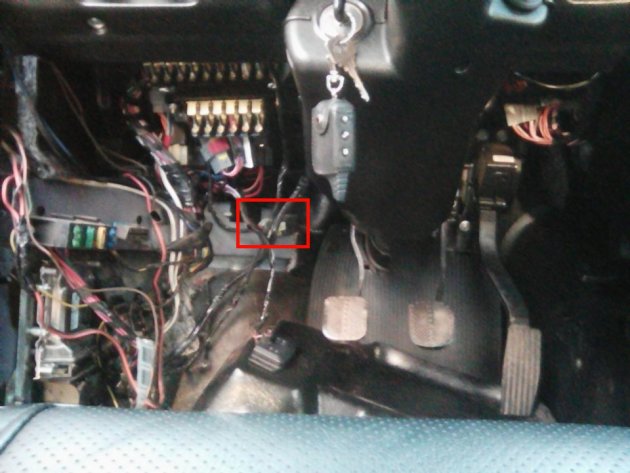

    7. Смотрел , что то не могу найти данный блок, вот фото, можно на нем обозначить место поиска...)))?
      Ответить
      1. когда машина выпущена?
        Ответить
      2. видимо нету предохранителя, только реле
        Ответить
      3. теперь где его искать?))
        Ответить
      4. думаю вот оно
        Ответить
      5. Завтра посмотрю и отпишусь.
        Ответить
      6. Реле которое обозначено заменил, ЭСП не работают.(
        Ответить
      7. значит дело не в реле, может мотор или обрыв проводки
        Ответить
      8. Спасибо, решили оставить до тепла...
        Ответить
    8. Гость Игорь Гость Игорь 8 ноября 2018 21:32
      2 Нравится
      Нужна помощь. перестали работать стеклоподъемники Нива 21214 2015г. где искать предохранитель?
      Ответить
      1. Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. F2 и F3.
        Ответить
      2. Гость Игорь Гость Игорь 9 ноября 2018 17:00
        1 Нравится
        дело в том, что все остальные потребители на данных предохранителях работают.Можно фото ...где именно смотреть.
        Ответить

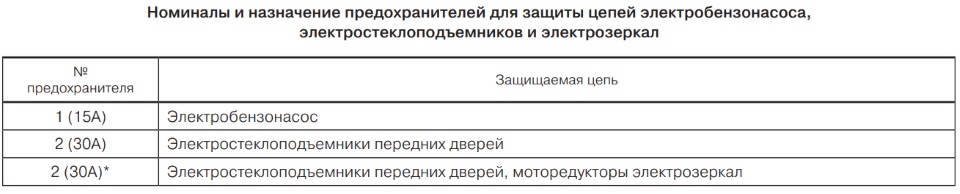

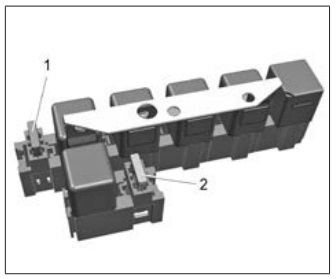

      3. вернее только F2 надо смотреть, вот фото:


        * Только для а/м с электрозеркалами
        Ответить
      4. Гость Игорь Гость Игорь 9 ноября 2018 18:44
        1 Нравится
        Спасибо, завтра пойду искать.
        Ответить
    9. Петр,
      дело точно не в предохранителях и реле, поэтому вопрос задавайте на форуме.
      https://xn--80aal0a.xn--80asehdb/addnews.html
      Ответить
    10. Здравствуйте.на ниве 31ой.на приборной панели индикатор показывает что зарядка идет и генератор работает а на самом деле все высасывает с аккумулятора и машина дохнет.думал геенератор.заменил все повторяется!?
