- установить ручку 1, рисунок 15-17, привода управления заслонкой радиатора отопителя до упора в положение "Холод", заслонку в положение "Закрыто" установить тягу 3 (см. рисунок 15-14) на рычаг 5 и зафиксировать оболочку тяги скобой;
- установить ручку 3, рисунок 15-17, привода управления отопителем в положение "Обдув ветрового стекла", заслонку в соответствующее положение, установить тягу 3 (см. рисунок 15-15) на рычаг 1 и зафиксировать оболочку тяги скобой;
- установить ручку 3, рисунок 15-17, привода управления отопителем в положение "В ноги", заслонку в соответствующее положение, установить тягу 7 (см. рисунок 15-15) на рычаг 4 и зафиксировать оболочку тяги скобой;
- установить ручку 2, рисунок 15-17, привода управления заслонкой вентилятора в положение "Закрыто", заслонку в соответствующее положение, установить тягу 3 (см. рисунок 15-12) на рычаг 5 и зафиксировать оболочку тяги скобой.
- Как сделать шумоизоляцию панели (торпедо) на автомобилях LADA
- Установка центральной консоли Luxe от Lada Kalina на Lada Granta
Как снять торпедо (панель приборов в сборе) и отопитель Lada Granta
17 июня 2021 Лада.Онлайн 28 613 3
Снимать панель приборов в сборе (торпедо) приходится для ремонта или доработки автомобиля (например, для шумоизоляции моторного щита). Процесс замены и разборки торпедо и отопителя семейства Лада Гранта показан в технологической инструкции завода.
Снятие
Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
На автомобилях с климатической системой произвести полную выгрузку хладагента и отсоединить блок трубопроводов от блока испарителя климатической системы согласно требованиям ТИ 3100.25100.20561 и инструкций по эксплуатации на сервисное оборудование.
Поднять автомобиль на высоту, удобную для работы (подъемник 2-х стоечный типа П3,2Г грузоподъемностью 3,2 т).
Слить охлаждающую жидкость согласно требованиям ТИ 3100.25100.20548.
Отвернуть четыре гайки 1, рисунок 15-1, крепления защитного кожуха 2 рулевого механизма, снять кожух (головка сменная 13, вороток).
Отвернуть гайку 7, крепления отопителя (ключ гаечный 10).
Ослабить хомуты 4 и 6 (головка сменная 8, вороток).
Отсоединить шланг отводящий 3 и шланг подводящий 5 от радиатора отопителя.
Рисунок 15-1 – Шланги радиатора отопителя Lada Granta: 1 – гайка крепления защитного кожуха; 2 – защитный кожух рулевого механизма; 3 – шланг отводящий; 4 – хомут шланга отводящего; 5 – шланг подводящий; 6 – хомут шланга подводящего; 7 – гайка крепления отопителя
Отвернуть четыре винта 1, рисунок 15-2, крепления воздухозаборника системы отопления и кондиционирования воздуха (отвертка крестообразная).
Рисунок 15-2 – Крепление воздухозаборника системы отопления и кондиционирования воздуха: 1 – винт крепления вентилятора системы отопления и кондиционирования воздуха
Отвернуть три винта самонарезающих 1, рисунок 15-3, крепления защитного чехла 2 стояночного тормоза, снять защитный чехол стояночного тормоза (отвертка крестообразная).
Рисунок 15-3 – Крепление защитного чехла стояночного тормоза: 1 – винты крепления защитного чехла стояночного тормоза; 2 – защитный чехол стояночного тормоза
Отвернуть болт 1, рисунок 15-4, крепления рычага стояночного тормоза, снять кронштейн 2 концевого выключателя стояночного тормоза (головка сменная 13, вороток).
Рисунок 15-4 – Кронштейн концевого выключателя стояночного тормоза: 1 – болт крепления рычага стояночного тормоза; 2 – кронштейн концевого выключателя стояночного тормоза
Отвернуть винт самонарезающий 1 , рисунок 15-5, крепления облицовки туннеля пола (отвертка крестообразная).
Рисунок 15-5 – Заднее крепление облицовки туннеля пола: 1 – винт самонарезающий, крепления облицовки туннеля пола
Отвернуть с правой и левой стороны по два винта 1, рисунок 15-6, крепления облицовки 2 туннеля пола, снять облицовку (отвертка крестообразная).
Рисунок 15-6 – Переднее крепление облицовки туннеля пола: 1 – винты самонарезающие, крепления облицовки туннеля пола; 2 – облицовка туннеля пола
Отвернуть с правой и левой стороны два болта 2, рисунок 15-7, крепления стойки 1 поперечины панели приборов к туннелю пола (головка сменная 13, вороток).
Отвернуть гайку 3 провода "массы" жгута панели приборов (головка сменная 10, вороток).
Снять воздухопровод 4 обогрева салона
Рисунок 15-7 – Крепление стойки поперечины панели приборов к туннелю пола: 1 – стойка поперечины панели приборов; 2 – болт крепления стойки поперечины панели приборов к туннелю пола; 3 – гайка крепления провода массы, жгута проводов панели приборов;
4 – воздухопровод
Снять рулевую колонку согласно требованиям ТИ 3100.25100.20551.
Отвернуть гайку 1, рисунок 15-8, крепления гидрокорректора, извлечь гидрокорректор из панели приборов (головка сменная 22, вороток).

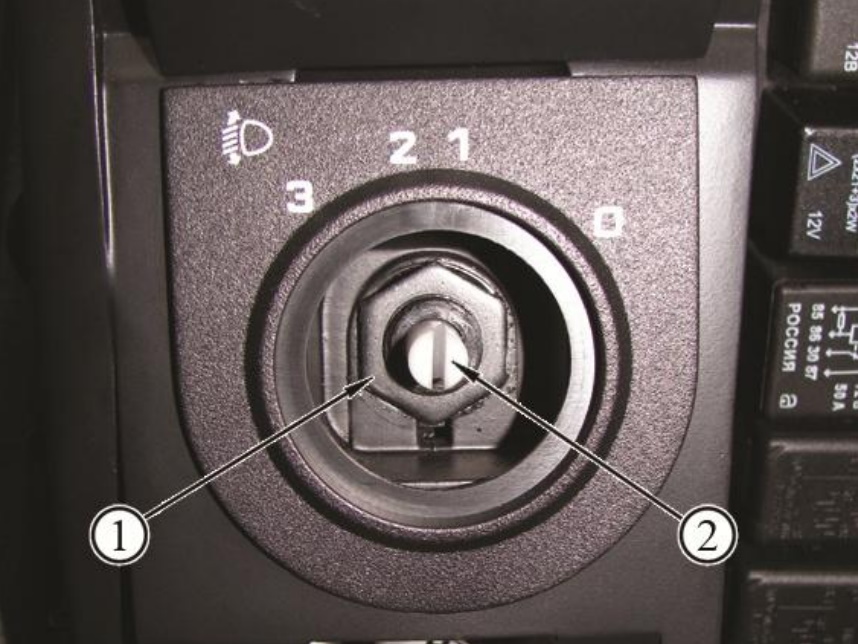

Рисунок 15-8 – Крепление гидрокорректора: 1 – гайка крепления гидрокорректора; 2 – гидрокорректор фар
Отвернуть гайку 1, рисунок 15-9, крепления к кузову провода массы жгута проводов панели приборов (головка сменная 10, вороток).
Рисунок 15-9 – Крепление к кузову провода массы жгута проводов панели приборов: 1 – гайка крепления к кузову провода массы жгута проводов панели приборов
Отвернуть два болта 1, рисунок 15-10, крепления поперечины панели приборов к кронштейну блока педалей (головка сменная 13, вороток).

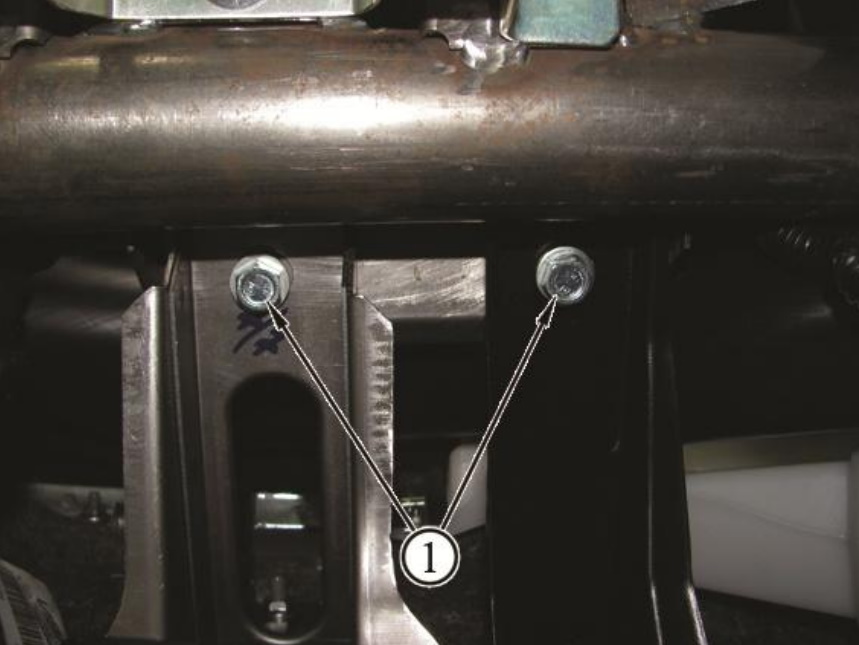

Рисунок 15-10 – Крепление поперечины панели приборов к кронштейнам: 1 – болт крепления поперечины панели приборов к кронштейну блока педалей
С правой и левой стороны снять заглушки 1, рисунок 15-11, отвернуть четыре винта 2 крепления поперечины панели приборов к кузову (отвертка плоская, головка сменная 13, вороток).
Рисунок 15-11 – Крепление поперечины панели приборов к кузову: 1 – заглушка; 2 – винты крепления поперечины панели приборов к кузову
Отсоединить колодки жгута проводов панели приборов согласно требованиям ТИ 3100.25100.20553, снять панель приборов в сборе (операцию выполнять с помощником).
Положить панель приборов в сборе на стол с войлочной подкладкой для разборки.
В случае необходимости замены только радиатора 9, рисунок 15-14, отопителя: отвернуть три винта самонарезающих 1; снять крышку 6; извлечь радиатор из корпуса отопителя (отвертка крестообразная).
Снять скобу 2, рисунок 15-12, крепления тяги 3 заслонки вентилятора, отсоединить тягу от рычага 5 привода заслонки рециркуляции.
Отвернуть с правой и левой стороны винты самонарезающие 1 крепления вентилятора 4 системы отопления и кондиционирования воздуха к кронштейну поперечины панели приборов, снять вентилятор (отвертка крестообразная).
Рисунок 15-12 – Крепления вентилятора системы отопления и кондиционирования воздуха: 1 – винт крепления вентилятора; 2 – скоба крепления тяги заслонки вентилятора; 3 – тяга заслонки рециркуляции; 4 – вентилятор системы отопления и кондиционирования воздуха; 5 – рычаг привода заслонки рециркуляции
Отвернуть четыре винта самонарезающих 1, 2, 3, рисунок 15-13, снять воздухопроводы боковых сопел вентиляции салона правого 4, левого 6 и воздухопровод обогрева ветрового стекла 5 (отвертка крестообразная)
Рисунок 15-13 – Крепление воздухопроводов системы вентиляции и отопления: 1 – винт крепления правого воздухопровода бокового сопла вентиляции салона; 2 – винты крепления воздухопровода обогрева ветрового стекла; 3 – винт крепления левого воздухопровода бокового сопла вентиляции салона; 4 – воздухопровод бокового сопла вентиляции салона правый; 5 – воздухопровод обогрева ветрового стекла;
6 – воздухопровод бокового сопла вентиляции салона левый
Снять скобу 4, рисунок 15-14, крепления тяги заслонки отопителя, отсоединить тягу 3 от рычага 5 привода заслонки отопителя.
Отвернуть винты 2, 7 крепления отопителя к поперечине (отвертка плоская, отвертка крестообразная).

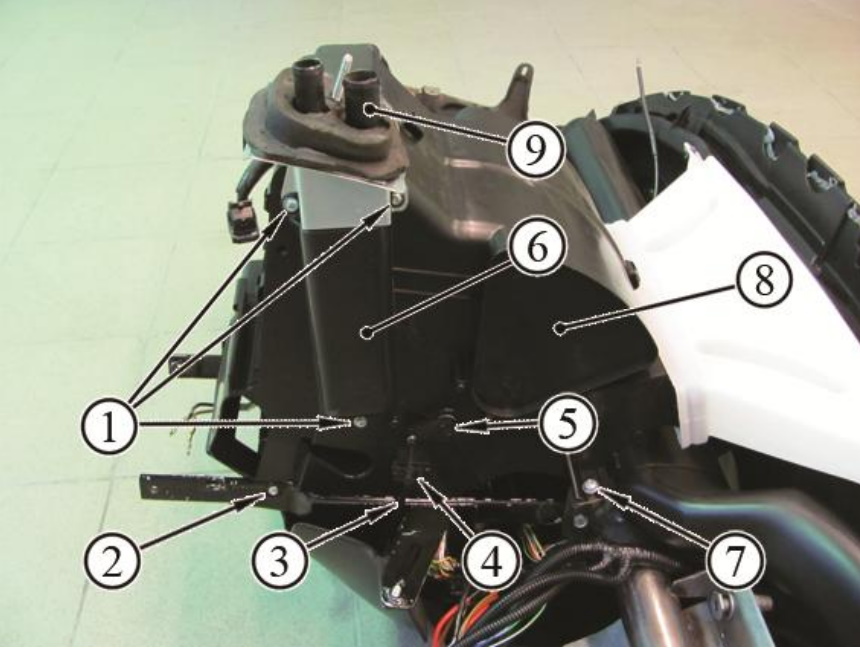

Рисунок 15-14 – Крепление отопителя левое: 1 – винты крепления крышки радиатора отопителя; 2 – винт нижнего крепления отопителя; 3 – тяга заслонки радиатора отопителя; 4 – скоба крепления тяги заслонки отопителя; 5 – рычаг привода заслонки радиатора отопителя; 6 – крышка радиатора отопителя; 7 – винт верхнего крепления отопителя; 8 – отопитель; 9 – радиатор отопителя
Снять скобы 2, 5, рисунок 15-15, крепления тяг заслонок отопителя, отсоединить тяги 3, 7 от рычагов 1, 4 приводов заслонок отопителя.
Отвернуть винты 6, 8 крепления отопителя к поперечине (отвертка крестообразная).
Рисунок 15-15 – Крепление отопителя правое: 1 – рычаг привода заслонки обогрева ног; 2 – скоба крепления тяги заслонки отопителя; 3 – тяга заслонки обогрева ног; 4 – рычаг привода заслонки ветрового стекла; 5 – скоба крепления тяги заслонки отопителя; 6 – винт нижнего крепления отопителя; 7 – тяга заслонки ветрового стекла; 8 – винт верхнего крепления отопителя
Отвернуть два винта 1, рисунок 15-16. Снять отопитель в сборе (отвертка крестообразная)
Рисунок 15-16 – Крепление панели приборов нижнее: 1 – винт нижнего крепления панели приборов
При установке отопителя и соединении с тягами блока управления отопителем:
Снять ручки 1, 2, 3, рисунок 15-17, управления отопителем.
Преодолевая сопротивление пружин крепления снять накладку 4 консоли панели приборов, отсоединив от нее все колодки жгута проводов панели приборов (отвертка плоская).
Рисунок 15-17 – Накладка консоли панели приборов: 1 – ручка управления заслонкой радиатора отопителя; 2 – ручка управления заслонкой вентилятора; 3 – ручка управления режимами работы отопителя; 4 – накладка консоли панели приборов
Снять блок управления светотехникой согласно требованиям ТИ 3100.25100.20553.
Отвернуть четыре винта 2, рисунок 15-18, снять блок управления отопителем сборе (отвертка крестообразная).
Отвернуть двенадцать винтов 1 крепления панели приборов к поперечине сборе (отвертка крестообразная).
Рисунок 15-18– Крепление панели приборов к поперечине: 1 – винты крепления панели приборов к поперечине; 2 – винты крепления блока управления отопителем
Отвернуть три винта 1, рисунок 15-19, крепления панели приборов к поперечине.
Снять панель приборов с поперечины (отвертка крестообразная).
Рисунок 15-19– Крепление панели приборов к поперечине: 1 – винты крепления панели приборов к поперечине
Установку панели приборов выполнять в порядке обратном снятию.
Заполнить систему охлаждения двигателя охлаждающей жидкостью согласно требованиям ТИ 3100.25100.20548. Панель приборов должна быть укомплектована и надежно закреплена на все точки крепления, предусмотренные конструкцией; приборы электрооборудования, световой и звуковой сигнализации должны быть исправны; негерметичность соединений или течь охлаждающей жидкости не допускается; уровень охлаждающей жидкости должен быть на 30 - 40 мм выше отметки "min" расширительного бачка.
На автомобилях с климатической системой произвести загрузку хладагента согласно требованиям ТИ 3100.25100.20561 и инструкций по эксплуатации на сервисное оборудование.
Доработки торпедо:
