    Как снять переднюю панель (торпедо) Лада Веста

    Модуль панели приборов на Весте - это узел, который состоит из поперечины, жгута проводов с монтажным блоком в сборе, блока печки/кондиционера/вентиляции, каркаса в сборе с дефлекторами, воздуховодами и комбинацией приборов. Рассмотрим инструкцию по снятию и разборке данного модуля.

    Снятие модуля панели приборов в сборе

    Снятие торпедо начинается с отключения клеммы провода «масса» от аккумулятора. Затем нужно:

    1. выгрузить хладагент и слить охлаждающую жидкость;
    2. отсоединить трубопроводы от блока испарителя, вывернув болт (№2), и установить технологические заглушки на трубопроводы и отверстия блока испарителя;
    3. снять шланги с патрубков радиатора печки, сжав хомуты (№3 и 4).

    шланги системы охлаждения двигателя и кондиционера лада веста

    Снять облицовки:

    1. стоек ветрового окна (отщелкивая фиксаторы);
    2. переднего правого порога (вывернуть винт №3 и отщелкивая клипсы);
    3. туннеля пола (переднюю).

    крепления накладки порога лада веста

    С левой стороны вывернуть два болта (№2) нижнего крепления торпедо к тоннелю пола.

    крепление торпедо лада веста

    Снять кожух рулевого вала, вывернув три винта (№3).

    крепления кожуха рулевого вала лада веста

    1. Отвернуть четыре гайки (№2) крепления вала рулевого управления с электроусилителем в сборе к поперечине панели приборов;
    2. Отсоединить колодки с проводами и опустить рулевой вал на пол. Чтобы рулевой вал не отсоединился от усилителя руля, следует выставить рычаг регулировки руля в положение фиксации.

    крепления рулевого вала лада веста

    Отсоединить разъемы с проводами (№1) от:

    1. панели приборов;
    2. электронной педали акселератора;
    3. выключателя педали сцепления;
    4. выключателя педали тормоза.

    Отсоединить провода «массы», отвернув две гайки (№2).

    крепления масса лада веста

    1. Извлечь заглушку (№1) при помощи плоской отвертки и отвернуть на несколько оборотов болт (№2) верхнего крепления поперечины;
    2. Перед отворачиванием болта защитить прилегающую область лобового стекла от случайного повреждения;
    3. Снять боковые облицовки торпедо (№4 и 7) с обоих сторон;
    4. Отсоединить от выключателя (№8) колодку с проводами (№9);
    5. Вывернуть по два винта (№5 и 11) крепления поперечины.

    крепления торпедо лада веста

    1. Отсоединить провод «масса» (№3);
    2. Разъединить разъемы с проводами (№2).

    крепления масса лада веста

    Отсоединить разъемы (№2) антенного кабеля.

    разъемы антенного кабеля лада веста

    Отсоединить от блока климатической установки трубку слива конденсата (№2).

    трубка слива конденсата лада веста

    Снять модуль панели приборов в сборе вместе с помощником.

    панель (торпедо) лада веста в сборе

    Как разобрать модуль панели приборов

    Модуль панели приборов состоит из накладки (каркаса), который выполняет эргономические и декоративные функции. На него монтируются органы управления и контроля систем автомобиля и элементы комфорта. Каркас панели приборов устанавливается на поперечину и крепится к ней винтами.

    Снимать модуль (торпедо в сборе) для этого не обязательно, нужно:

    1. Отсоединить «массу» с АКБ;
    2. Снять облицовки стоек ветрового окна (отщелкивая фиксаторы) и передней части туннеля;
    3. Снять кожухи вала рулевого управления, отсоединить вал рулевого управления от поперечины панели приборов, опустить вал на пол салона (см. выше);
    4. Снять комбинацию приборов;
    5. Снять мультимедийную систему (ММС);
    6. Снять правую боковую облицовку панели приборов, отсоединив колодку с проводами от выключателя подушки безопасности;
    7. Снять бардачок.
    8. Снять крышку монтажного блока.
    9. Блок управления системой отопления, вентиляцией и кондиционирования.

    Затем снимаем накладку, выворачивая пятнадцать винтов (№1).

    снять накладку панели (торпедо) лада веста

    Напомним, данная инструкция по снятию торпедо пригодится при установке дополнительной шумоизоляции моторного щита. При обратной сборке, используйте маделин (антискрип), чтобы исключить появление сверчков и скрипов. А Вам приходилось снимать торпедо на Весте? С какими сложностями пришлось столкнуться?

    Ключевые слова: торпедо лада веста

    Поделиться в социальных сетях:

    Снять панель (торпедо) Лада Веста самому..


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

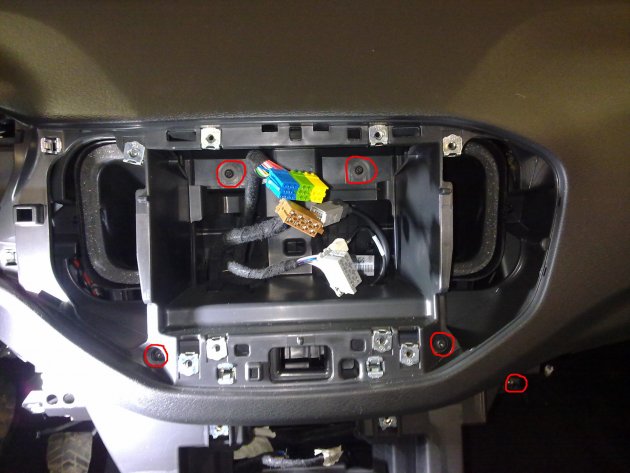

    1. Пример снятия торпедо Весты:

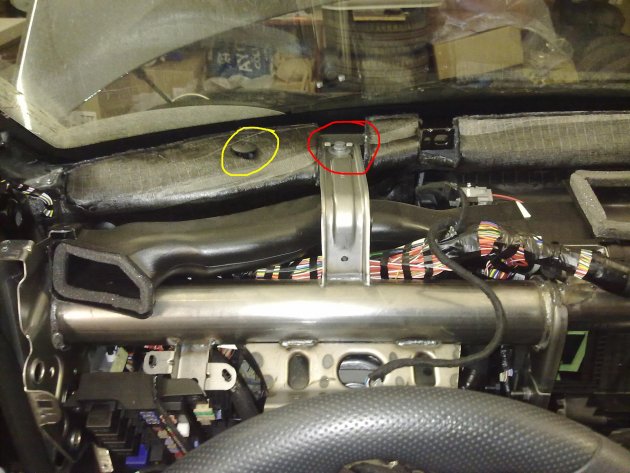

      Для снятия панели приборов, надо снять:
      1) накладки стоек лобового стекла;
      2) кожух рулевой колонки;
      3) крышку блока предохранителей;
      4) перчаточный ящик;
      5) комбинацию приборов;
      6) мультимедийную систему;
      7) центральные воздуховоды с соплами отопителя салона;
      8) блок климат-контроля вместе с его накладкой;
      9) накладку туннеля пола, только переднюю часть, которая без подлокотника.
      10) подрулевые переключатели поворотов и щеток стеклоочистителя.










      https://www.drive2.ru/l/527735620714365014/
      Жалоба

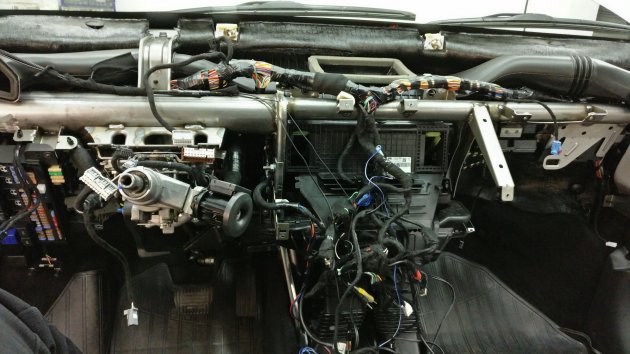

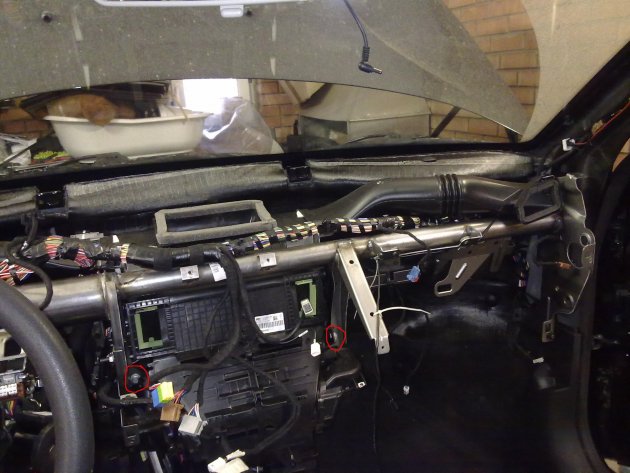

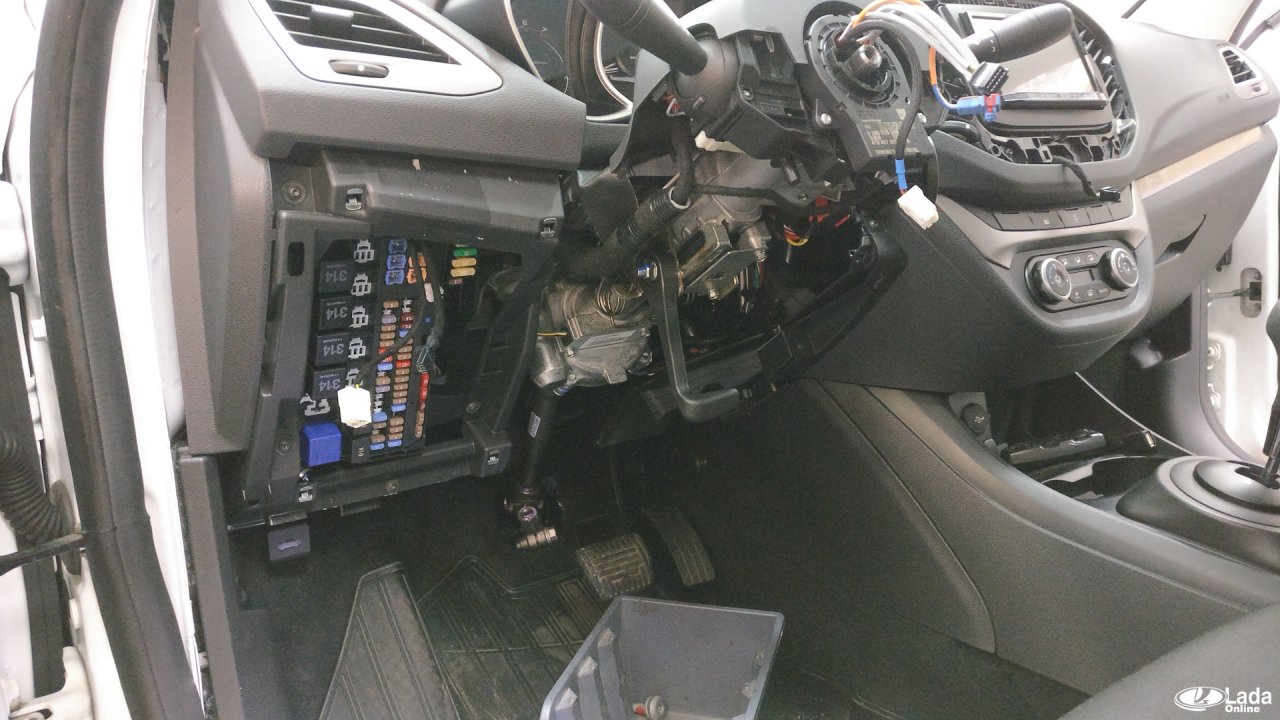

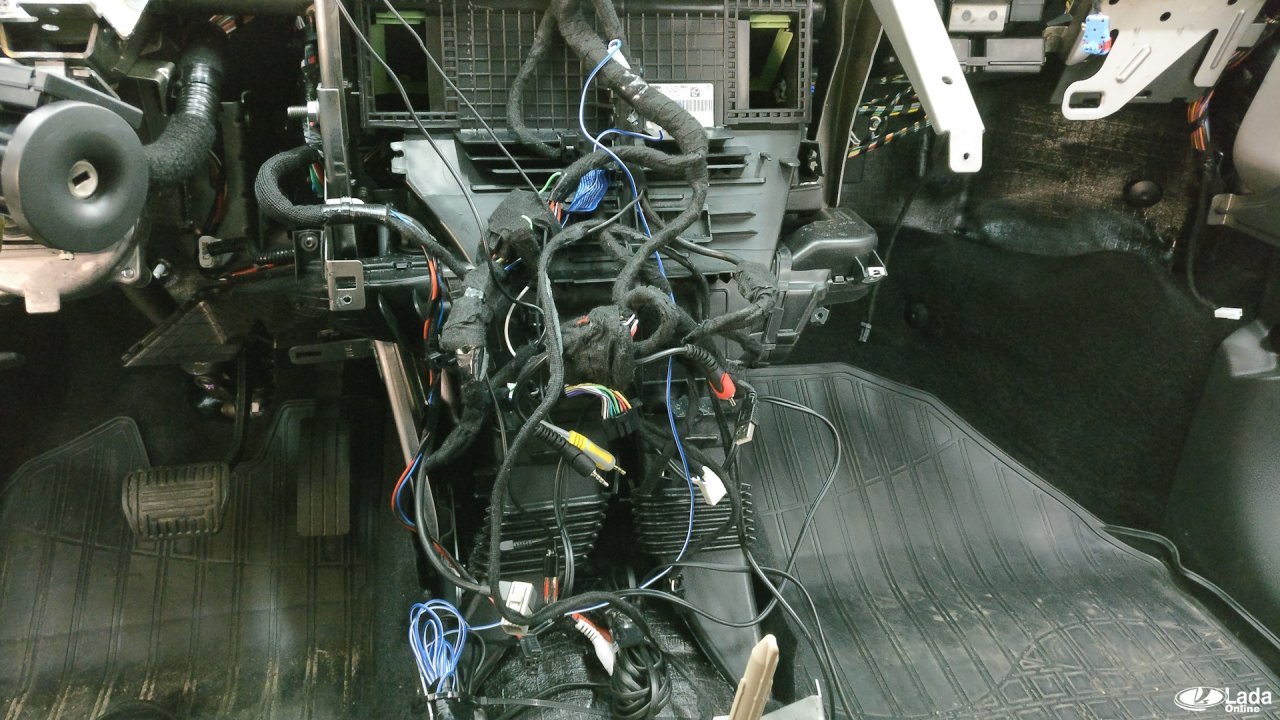

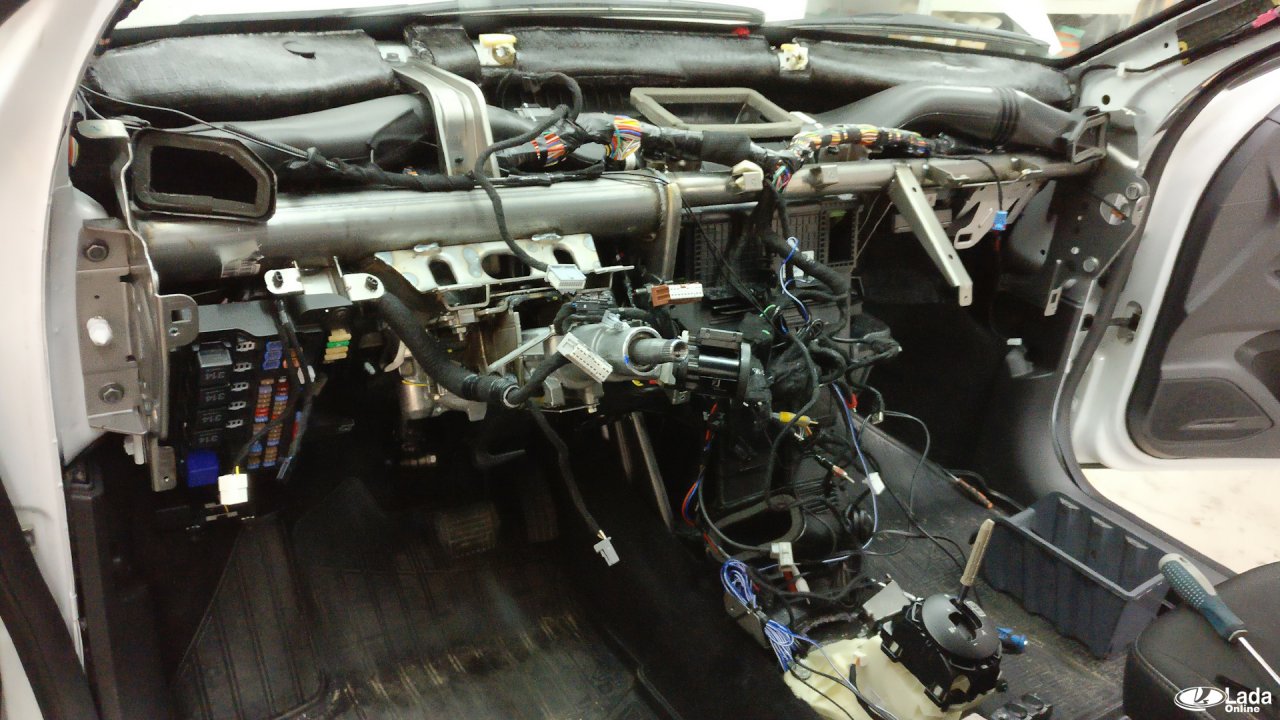

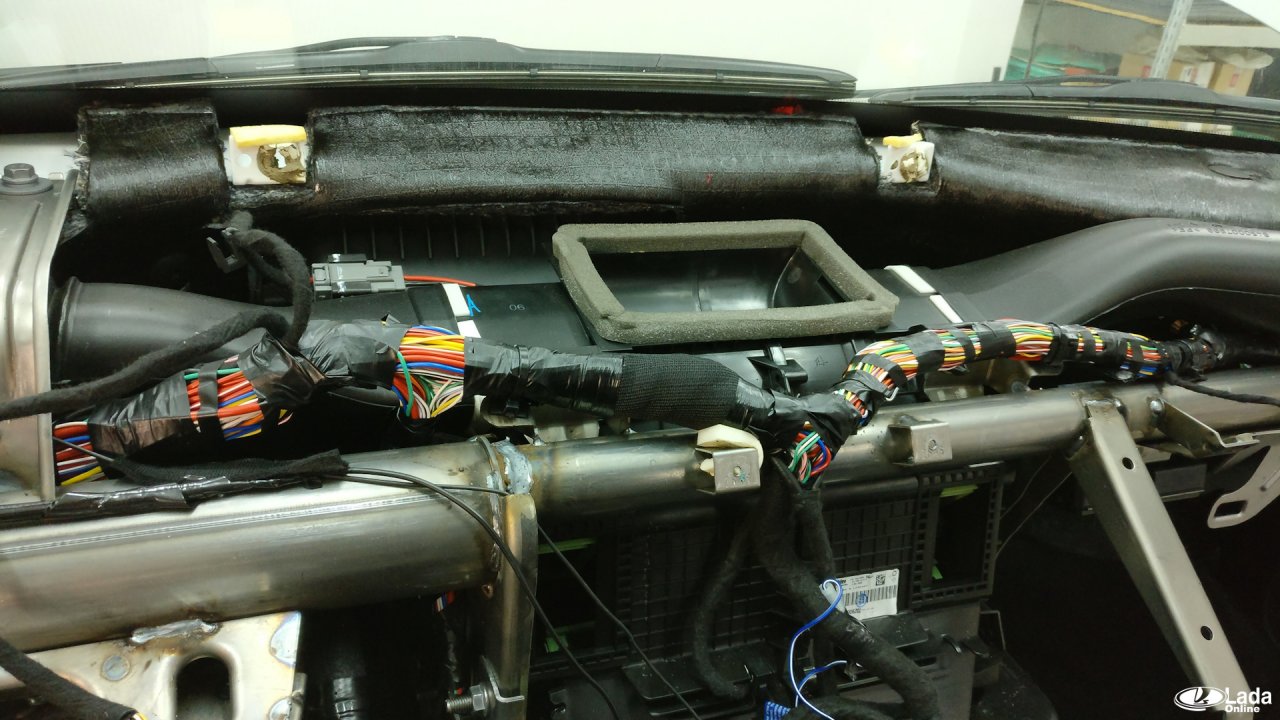

    2. Процесс снятия торпедо Весты. Процесс длился очень долго и кропотливо, креплений просто дикое количество:

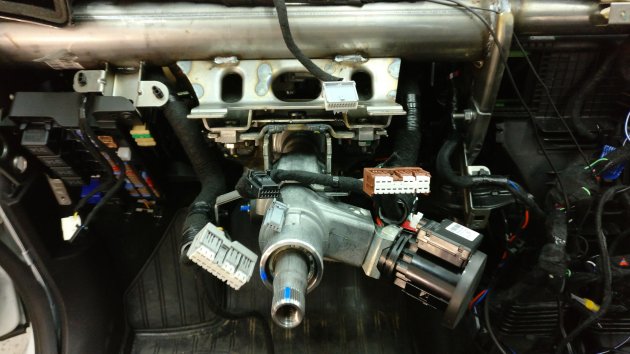

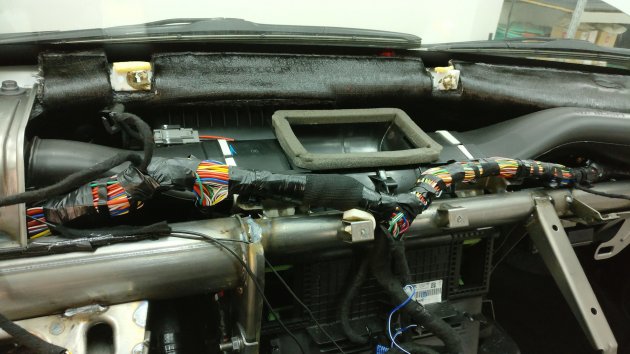

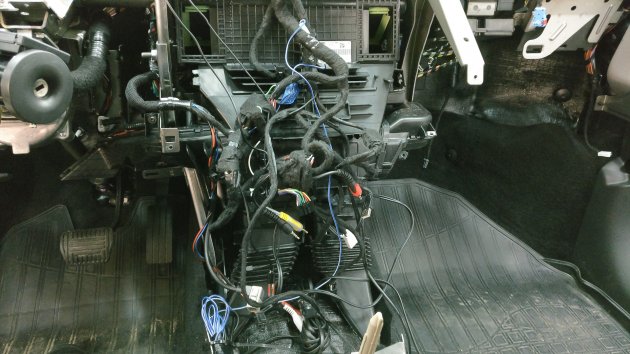

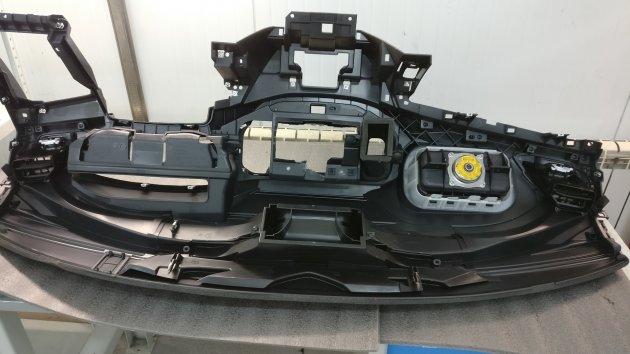

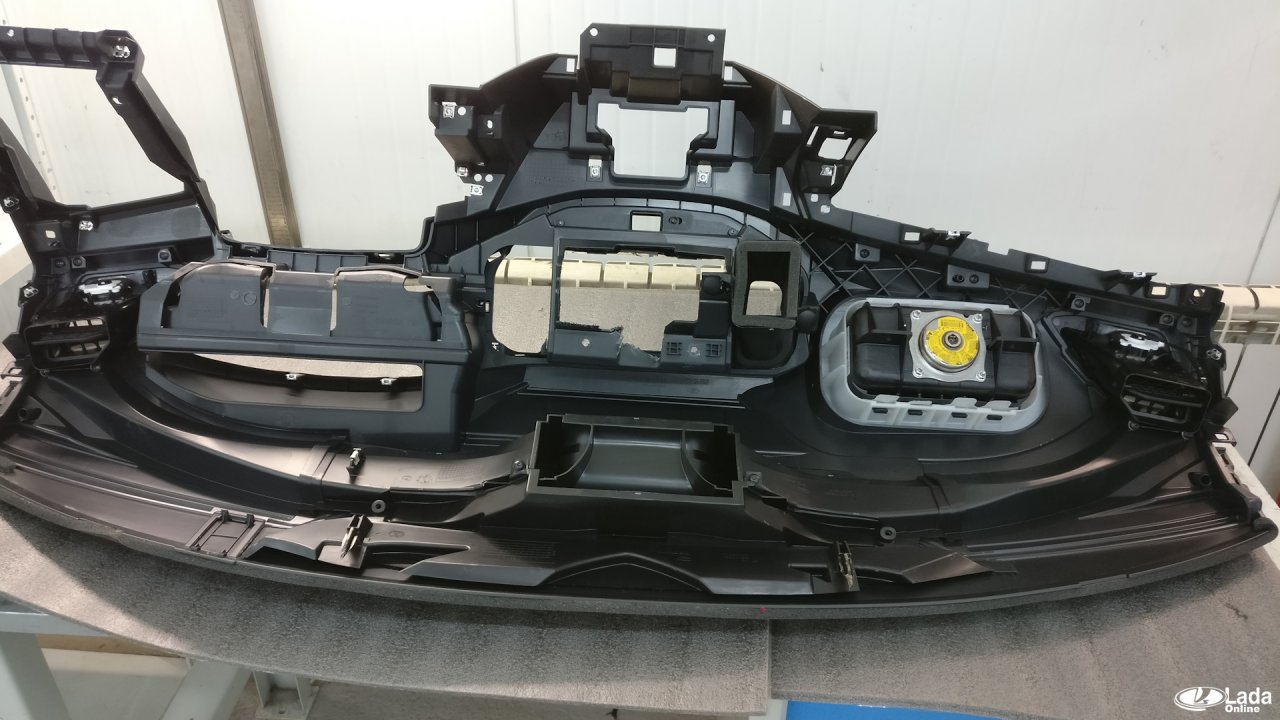

      Процесс снятия торпедо Весты
