Вы можете самостоятельно производить замену неисправных ламп на семействе Лада Искра описанными ниже способами. В случае, если замена кажется сложной, рекомендуется обратиться к дилеру LADA.
АВТОВАЗ рекомендует обратится к официальному дилерскому центру LADA при неисправностях в следующих сигнально-осветительных приборах:
Перед заменой лампы, убедитесь, что соответствующий сигнально-осветительный прибор выключен.
При замене ламп надевайте защитные перчатки.
Не прикасайтесь голыми руками к стеклянной колбе лампы.
ВНИМАНИЕ!
Для нормальной работы системы освещения и световой сигнализации применяйте лампы, указанные в приложении «Применяемые лампы».
Несоблюдение данных рекомендаций может привести к разрушению в виде растрескивания или оплавления рассеивателя по причине его перегрева.

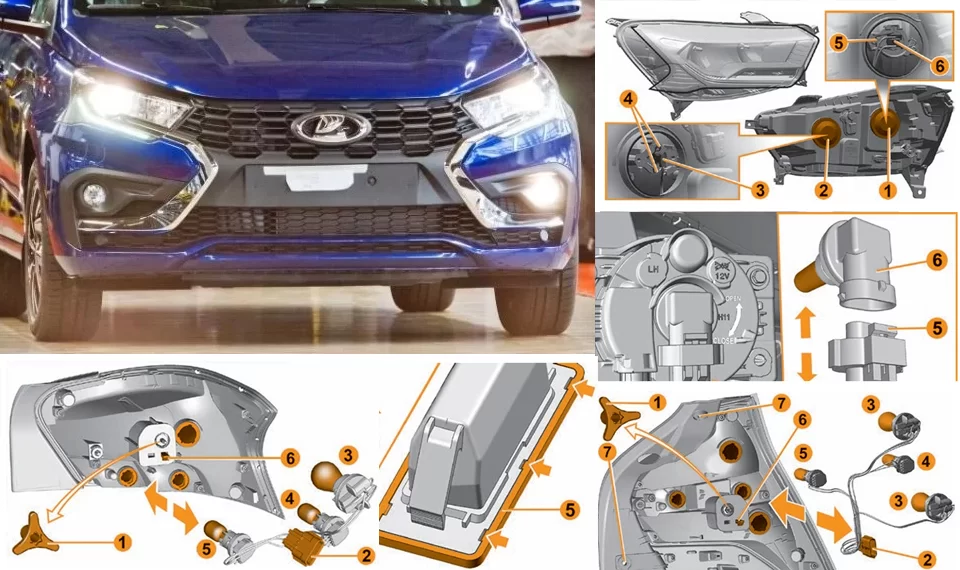

Лампы ближнего света в блок-фарах
Для замены ламп ближнего света в блок-фарах проделайте следующие действия:
откройте капот;
снимите крышку 1;
отсоедините разъем лампы 6;
отсоедините пружинный фиксатор 5 и извлеките лампу;
вставьте новую лампу и зафиксируйте ее пружинным фиксатором 5;
присоедините разъем лампы 6;
закройте крышку 1;
закройте капот .
Лампы дальнего света в блок-фарах
Для замены ламп дальнего света проделайте следующие действия:
откройте капот;
снимите крышку 2;
отсоедините разъем лампы 3;
отсоедините пружинный фиксатор 4 и извлеките лампу;
вставьте новую лампу и зафиксируйте ее пружинным фиксатором 4;
присоедините разъем лампы 3;
закройте крышку 2;
закройте капот .
Примечание. Перед снятием лампы запомните ее первоначальное положение, чтобы правильно установить новую
Лампы в противотуманных фарах
Для замены ламп в ПТФ проделайте следующие действия:
возьмите специальный ключ (в вариантном исполнении) из комплекта инструментов для автомобиля и, открутив винты 1 и отжав защёлки 2 снизу переднего бампера, отогните крышку лючка 3;
через открытый лючок отсоедините жгутовую колодку 4 противотуманной фары от лампы-патрона 6, нажав на защелку 5;
поверните лампу-патрон 6 против часовой стрелки и выньте её из посадочного места;
установите новую лампу-патрон 6 в посадочное место в противотуманной фаре и зафиксируйте её, повернув по часовой стрелке;
присоедините жгутовую колодку 4 к лампе-патрону 6;
прижмите крышку лючка 3 на место и закрутите винты 1
Лампы заднего фонаря
Лампы габаритного огня/сигнала торможения, указателя поворота, заднего хода в задних фонарях автомобиля Iskra. Для замены ламп в задних фонарях проделайте следующие действия:
откройте крышку багажного отделения;
отверните пластмассовую гайку-барашек 1;
снаружи автомобиля снимите фонарь, потянув его назад, предварительно выведя из зацепления фиксатор 6;
отсоедините разъем фонаря 2;
поверните патрон заменяемой лампы против часовой стрелки и выньте его из посадочного места;
Лампы габаритного огня/сигнала торможения, указателя поворота, заднего хода в задних фонарях автомобиля Iskra SW/SW Cross. Для замены ламп в задних фонарях проделайте следующие действия:
откройте дверь багажного отделения;
слева и справа на обивке багажного отделения снимите декоративные крышки, аккуратно потянув их на себя;
возьмите специальный ключ (в вариантном исполнении) из комплекта инструментов для автомобиля;
отверните пластмассовую гайку-барашек 1;
снаружи автомобиля отверните два винта 7 крепления фонаря;
снаружи автомобиля снимите фонарь, потянув его назад, предварительно выведя из зацепления фиксатор 6;
отсоедините разъем фонаря 2;
поверните патрон заменяемой лампы против часовой стрелки и выньте его из посадочного места;
установите декоративные крышки в обратном порядке;
закройте дверь багажного отделения.
Лампы в фонарях номерного знака
Для замены ламп в фонарях освещения номерного знака проделайте следующие действия:
демонтируйте фонарь 1 или 2 из посадочного места: — преодолевая сопротивление пружинной защелки, аккуратно сдвиньте фонарь к центру автомобиля; — выведите фиксатор из зацепления;
отсоедините от фонаря электрический разъем;
аккуратно, стараясь не повредить уплотнитель 3, отклейте его от корпуса фонаря;
преодолевая сопротивление защелок, аккуратно демонтируйте прозрачный рассеиватель 5 фонаря;
извлеките лампу 6 для замены, потянув её из посадочного места;
после замены лампы сборку и установку фонаря освещения номерного знака проводите в обратном порядке.
