Как разобрать задний бампер Lada Largus

22 марта 2021 Лада.Онлайн 2 798 0

Места и точки крепления заднего бампера для всех моделей автомобиля Lada Largus, в том числе и в исполнении CROSS и FL (фейслифт с 2021 года), одинаковы. Порядок разборки и сборки заднего бампера Ларгуса своими руками показан в технологической инструкции завода.

Снимаем задний бампер.

Положить бампер на рабочий стол, отсоединить колодки жгута проводов бампера от датчиков системы безопасной парковки. Отсоединить точки крепления жгута проводов бампера, снять жгут (отвертка плоская).

Рисунок 5-1 – Крепление датчика системы безопасной парковки: 1 – датчик системы безопасной парковки; 2 – держатель датчика системы безопасной парковки

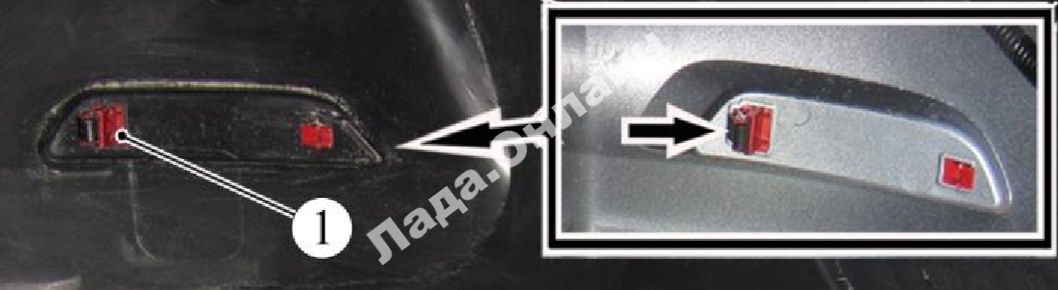

Разжать фиксаторы держателя 2, рисунок 5-1, датчика 1 системы безопасной парковки, извлечь датчик из держателя. Сжать упоры держателя датчика и извлечь упор из отверстия в бампере. Снять остальные датчики и держатели с бампера. Сжав фиксатор 1, рисунок 5-2, снять светоотражающий элемент с правой и левой стороны бампера.

Рисунок 5-2 – Крепление световозвращающего элемента: 1 – фиксатор

Отвернуть винты 3, рисунок 5-3, крепления накладки 2 бампера боковой к бамперу 1, снять дистанционные втулки (головка сменная Torx Т10, вороток). Отвернуть винт 4 крепления нижней части накладки к бамперу, снять накладку, отсоединив наружный край накладки от бампера (зона крепления на двустороннюю липкую ленту) (головка сменная Torx Т20, вороток).

Рисунок 5-3 – Крепление накладки заднего бампера боковой: 1 – бампер задний; 2 – накладка бампера боковая; 3 – винт крепления накладки; 4 – винт самонарезающий крепления накладки

Высверлить заклепки 4, рисунок 5-4, крепления накладки 3 бампера к бамперу 1 (сверло Ø 4,5 мм, дрель). Отвернуть винты 2 крепления накладки к бамперу, снять накладку (головка сменная Torx Т20, вороток).

Рисунок 5-4 – Крепление накладки заднего бампера нижней: 1 – бампер задний; 2 – винт крепления накладки; 3 – накладка бампера нижняя; 4 – заклепка

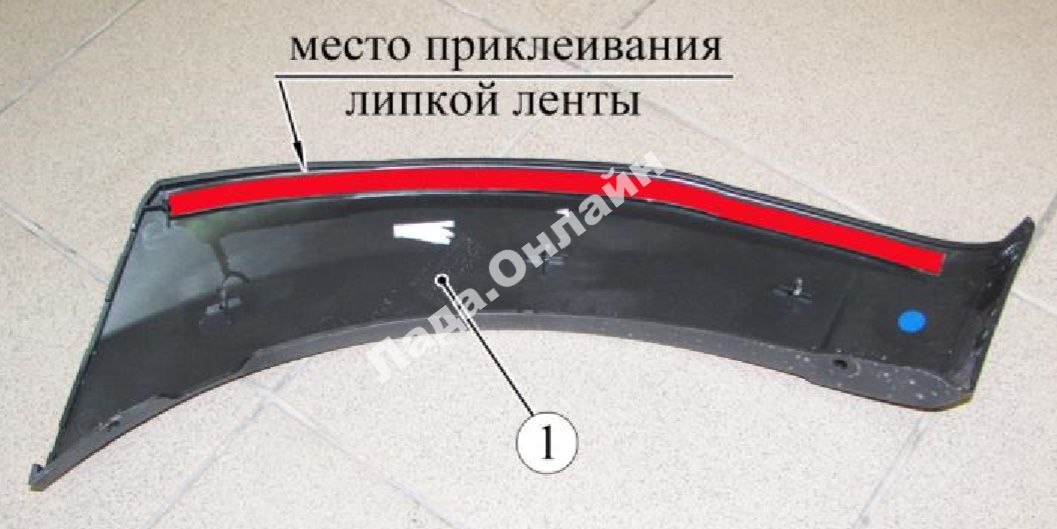

Сборку бампера производить в порядке, обратном снятию. При повторной установке снятой боковой накладки, наклеить новую липкую ленту шириной 14 мм и длиной 462 мм, рисунок 5-5. (лента липкая двусторонняя типа 3М).
