Как снять топливный модуль на Lada XRAY и Largus

28 сентября 2017 Лада.Онлайн 24 367 1

На автомобилях Лада Ларгус и XRAY установлен однотипный модуль электробензонасоса (МЭБН) от Renault, артикул 17202 2047R. Снятие топливного модуля на этих машинах выполняется аналогично, но есть ряд особенностей. Рассмотрим этот процесс в деталях для каждой модели.

Потребуется: ключ «на 10», молоток, плоская отвертка.

Для Лада Ларгус:

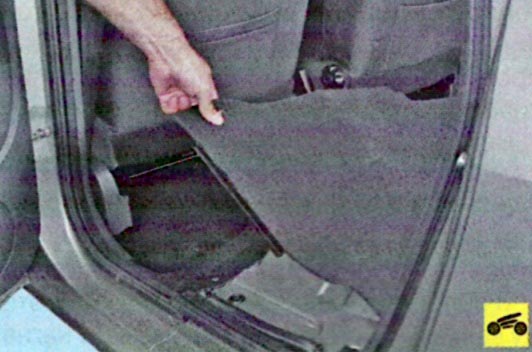

Поднять подушку сиденья второго ряда.

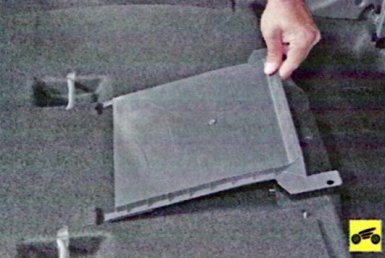

Снять крышку воздуховодов, вывернув две пластмассовые гайки.

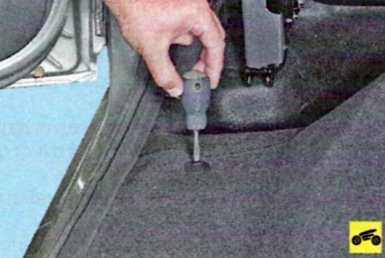

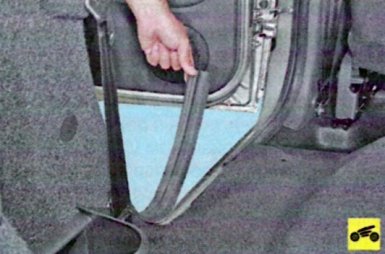

Поднять покрытие пола, предварительно вывернув слева и справа пластиковые гайки его крепления, а также сняв с обеих сторон отбортовок порогов.

Для Лада Ларгус фургон:

Снять облицовку средней стойки с правой стороны.
Снять правую часть перегородки кузова.
Снять правую переднюю часть пола грузового отделения.

Для Lada XRAY и Ларгус:

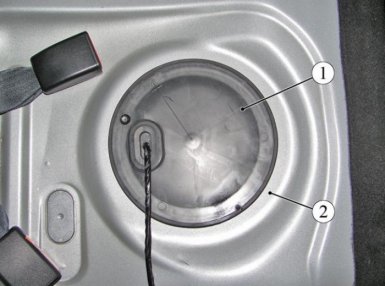

Снять крышку №1 люка бензонасоса, поддев край, и постепенно перемещаясь по окружности, выводим крышку из зацепления (фото 1).

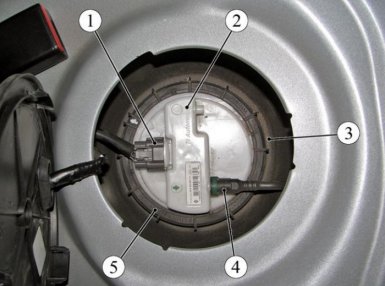

Отсоединить колодку с проводами №1 от модуля электробензонасоса (фото 2).

Сбросьте давление в топливной системе. Для этого запустите двигатель и дайте ему поработать на холостых оборотах до полной остановки. Выключите зажигание и снимите минусовую клемму с аккумулятора.

Отсоединить трубку от бензонасоса. Нажать на пружинные фиксаторы наконечника трубки №4 и потянуть вдоль оси штуцера (фото 2). Если фиксатор будет под наконечником, воспользуйтесь проволочным крючком.
Снять кольцо №5. Повернуть его против часовой стрелки (сильно затянутое кольцо можно сдвинуть с места легкими ударами молотка, оперев выколотку в отогнутый вверх выступ кольца, либо раздвинуть пассатижами)
Снять топливный модуль из бензонасоса, наклонив его вбок, чтобы не повредить рычаг датчика указателя уровня топлива.

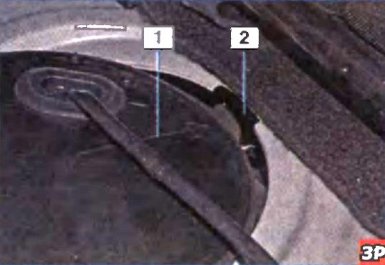

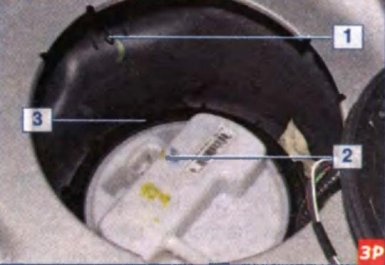

При обратной установке топливного модуля проверить состояние уплотнительного кольца и гайки крепления электробензонасоса, при необходимости заменить. Проследите за тем, чтобы метки на топливном модуле №2 и топливном баке №1 совпали. А стрелка на крышке №1 расположилась напротив паза №2.

Процесс также показан на видео:

После снятия топливного модуля он может быть разобран, неисправные элементы заменены на новые, а сетчатый фильтр очищен.
