Как заменить термостат на автомобилях с двигателем HR16DE-H4M

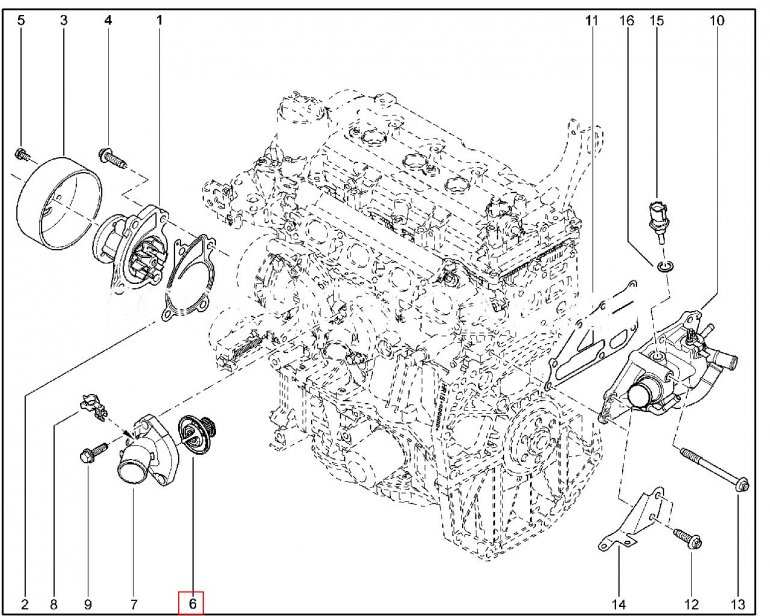

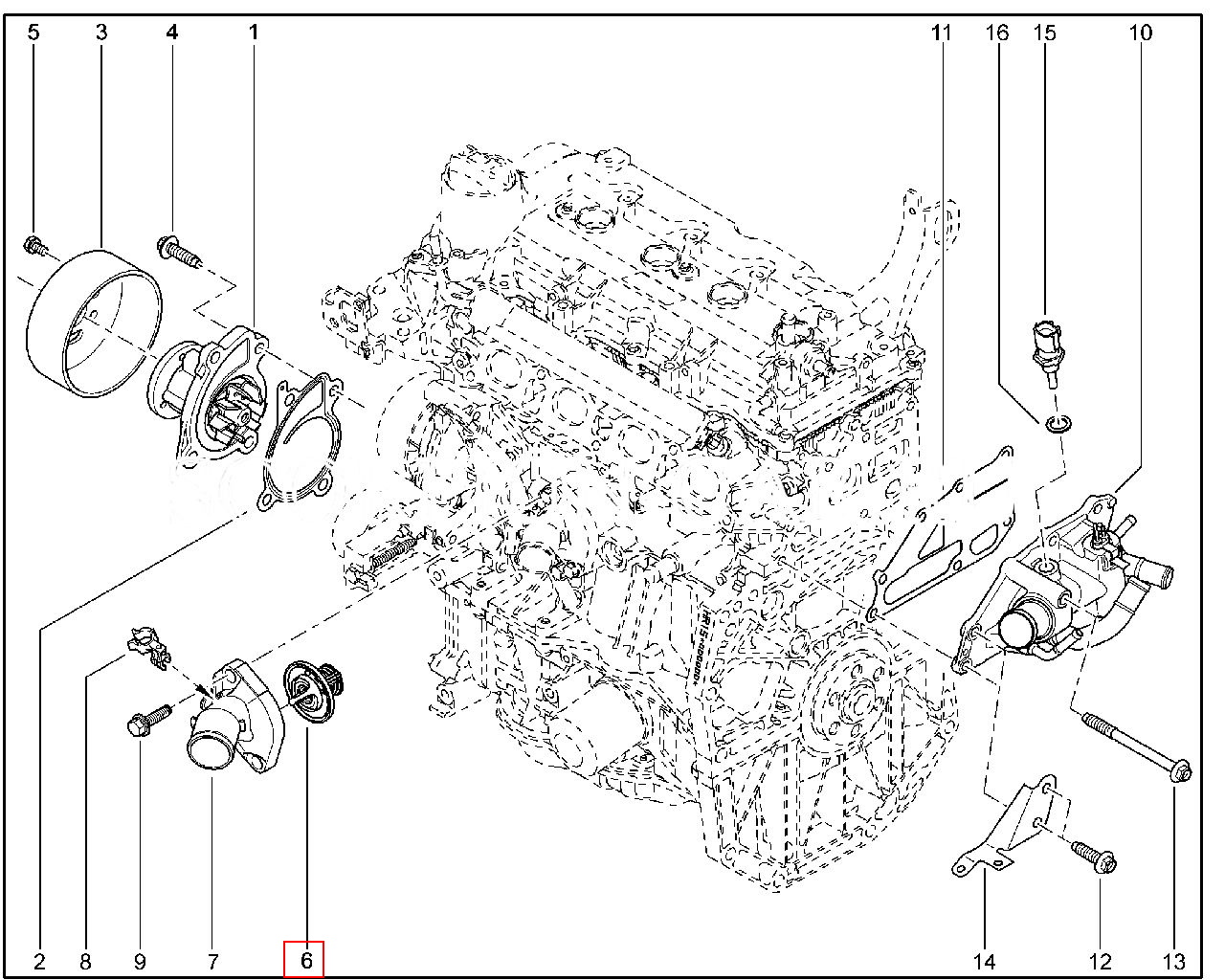

Термостат (артикул 212007696R) применяется на автомобилях с двигателем HR16DE-H4M (Lada Vesta, XRAY, Renault и Nissan). Одной из причин неправильной работы системы охлаждения двигателем является термостат. Как самостоятельно его заменить на новый рассказывается в технологической инструкции завода.

Методика замены термостата:

1 Снять брызговик двигателя и слить часть охлаждающей жидкости из системы охлаждения двигателя до уровня клапана термостата.

2 Отвернуть два болта 3, рисунок 3, крепления крышки термостата, снять клипсу крепления трубки указателя уровня масла, крышку 2 термостата и извлечь термостат из блока цилиндров (головка сменная 12, вороток и удлинитель).

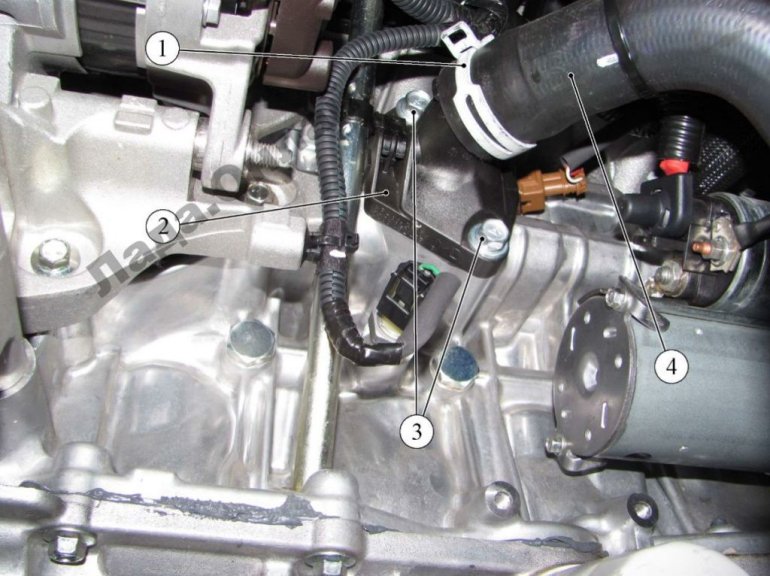

Рисунок 3 – Место установки клапана термостата: 1 – хомут крепления; 2 – крышка термостата; 3 – болт крепления крышки термостата; 4 – подводящий шланг радиатора системы охлаждения

3 Установить в блок цилиндров новый термостат 1, рисунок 5, при этом метка 2 на термостате должна быть обращена наружу и располагаться вверху по вертикальной оси.

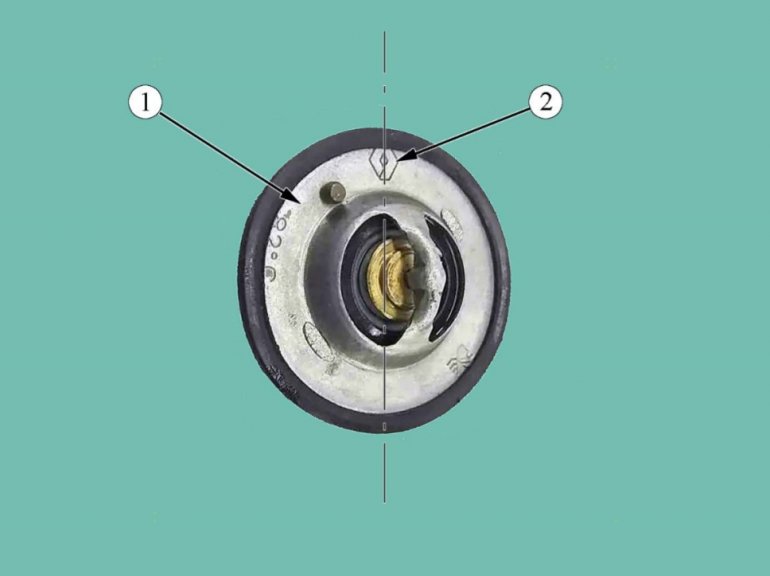

Рисунок 5 – Ориентация термостата: 1 – термостат; 2 – метка на корпусе термостата

4 Установить крышку 2, рисунок 3, термостата и закрепить ее двумя болтами. Момент затяжки болтов 3 крепления крышки термостата 16…17 Н.м (1,6…1,7 кгс.м) (головка сменная 12, вороток и удлинитель, ключ моментный). Установить клипсу крепления трубки указателя уровня масла. Зафиксировать трубку на крышке термостата.

5 Установить подводящий шланг 4 радиатора системы охлаждения на патрубок крышки 2 термостата и зафиксировать хомутом 1 крепления, снять струбцину для пережатия резиновых шлангов (плоскогубцы).

6 Установить брызговик двигателя и закрепить болтами (головка сменная 10, удлинитель, вороток).

7 Установить и зафиксировать заборник холодного воздуха.

8 После проведения работ, связанных со сливом ОЖ, заправить систему охлаждения. По окончании заправки при температуре ОЖ 25±5℃ ее уровень должен находиться между метками "min" и "max" расширительного бачка.
