В ходе эксплуатации автомобиля Lada Vesta и некоторых моделей Renault владельцы могут столкнуться с проблемами в работе кондиционера (через некоторое время он отключается и начинает дуть теплым воздухом). Неисправность может быть связана с датчиком температуры испарителя (ДТИ) или датчиком температуры воздуха салона (ДТВС). Несложный ремонт датчика позволит вам сэкономить более 6 тысяч рублей.

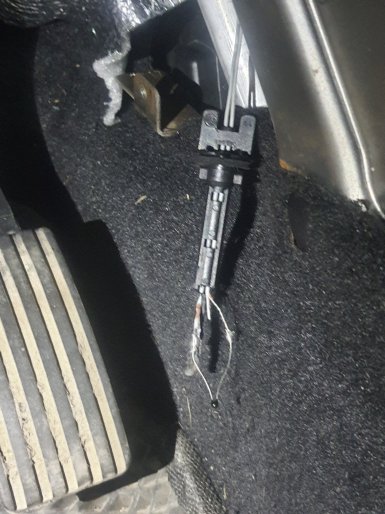

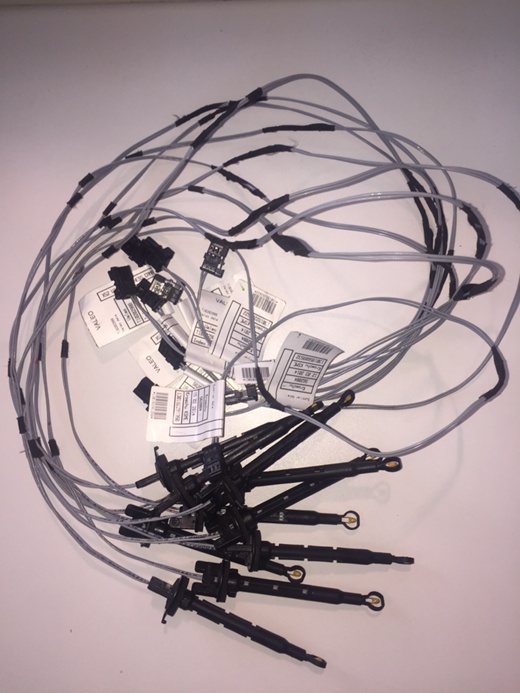

Датчик температуры испарителя (артикул и цена) находится рядом с правой ногой водителя и установлен на корпусе испарителя. Он выдает на контроллер САУКУ сигнал, значение которого зависит от температуры испарителя.

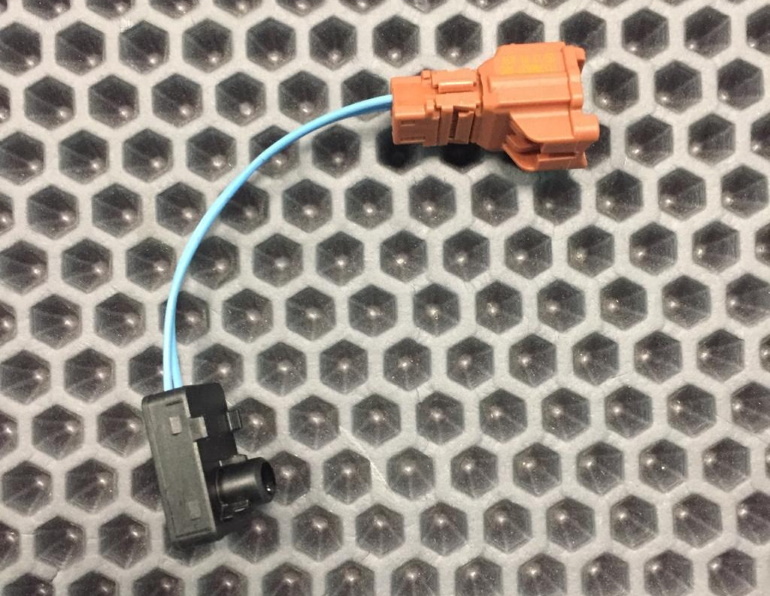

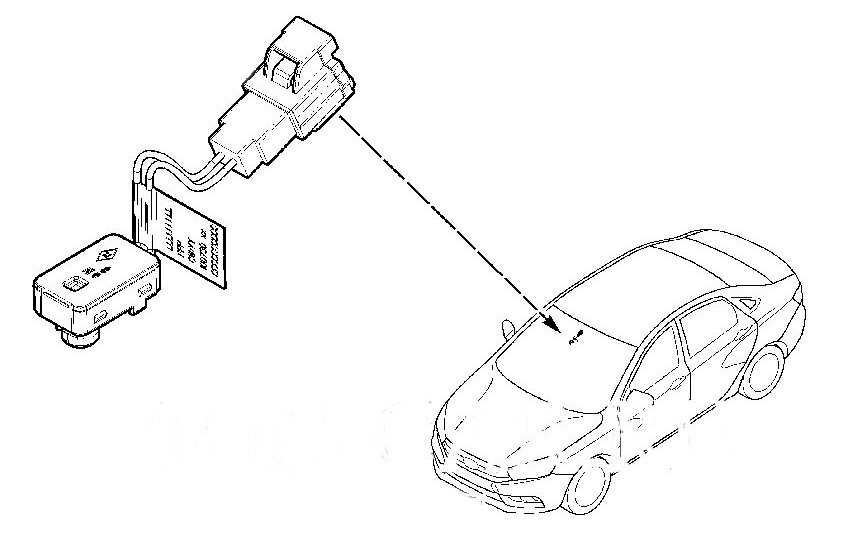

Датчик температуры воздуха салона (артикул и цена) находится рядом с зеркалом салона и установлен в корпусе облицовки датчика дождя. Он выдает на контроллер сигнал, значение которого зависит от температуры окружающего воздуха.
Чтобы проверить датчики следует замерить их сопротивление. Оно должно меняться в зависимости от температуры:
|
|
ДТИ |
ДТВС |
||
|---|---|---|---|---|
|
Т(°С) |
Rnom (Ом) |
Rmin (Ом) |
Rmax (Ом) |
R (Ом) ± 3% |
|
-40 |
92757 |
89459 |
96054 |
- |
|
-35 |
66870 |
64733 |
69007 |
- |
|
-30 |
48790 |
47399 |
50181 |
176100 |
|
-25 |
35937 |
35031 |
36842 |
129900 |
|
-20 |
26757 |
26168 |
27347 |
96810 |
|
-15 |
20103 |
19721 |
20485 |
72810 |
|
-10 |
15252 |
15007 |
15497 |
55250 |
|
-5 |
11664 |
11510 |
11818 |
42290 |
|
0 |
9000 |
8910 |
9090 |
32640 |
|
5 |
6998 |
6906 |
7090 |
25390 |
|
10 |
5485 |
5400 |
5571 |
19900 |
|
15 |
4330 |
4251 |
4408 |
15710 |
|
20 |
3443 |
3372 |
3513 |
12490 |
|
25 |
2757 |
2694 |
2819 |
10000 |
|
30 |
2221 |
2166 |
2276 |
8056 |
|
35 |
1800 |
1752 |
1849 |
6530 |
|
40 |
1468 |
1426 |
1511 |
5325 |
|
45 |
1204 |
1167 |
1242 |
4367 |
|
50 |
993,2 |
960,3 |
1026 |
3601 |
|
55 |
823,2 |
794,4 |
851,9 |
2985 |
|
60 |
685,8 |
660,6 |
711,1 |
2487 |
|
65 |
574,2 |
552,0 |
596,3 |
2082 |
|
70 |
482,9 |
463,5 |
502,4 |
1751 |
|
75 |
408,3 |
391,2 |
425,5 |
1480 |
|
80 |
346,8 |
331,7 |
361,9 |
1256 |
|
85 |
295,6 |
282,2 |
308,9 |
1070 |

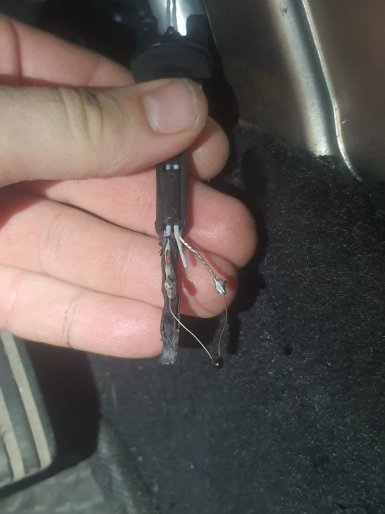

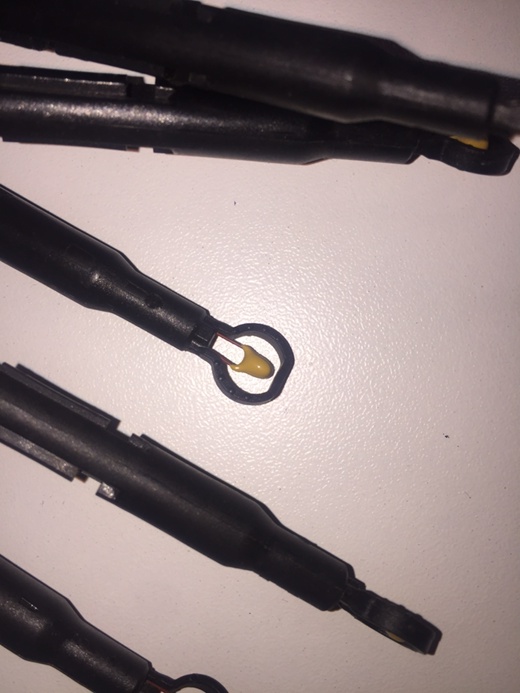

Ремонт сводится к замене термисторов датчиков, которые вы можете купить в радиомагазине. Если датчик температуры воздуха салона можно разобрать, то датчик температуры испарителя неразборный (корпус придется распилить). После удаления термистора следует припаять (от скруток лучше отказаться) на его места новый исправный (для ДТИ - 2,7 кОм, для ДТВС - 10 кОм).
фото h-d3

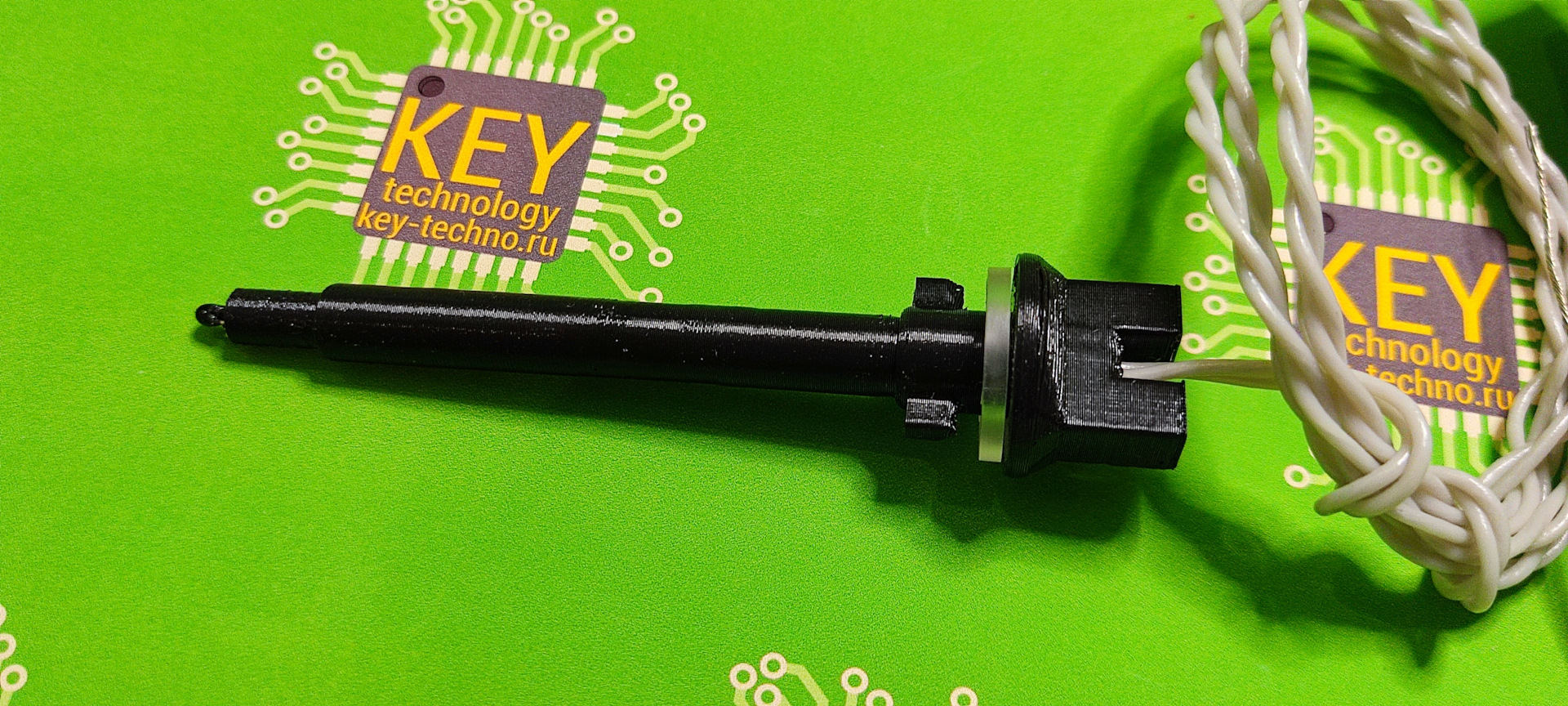

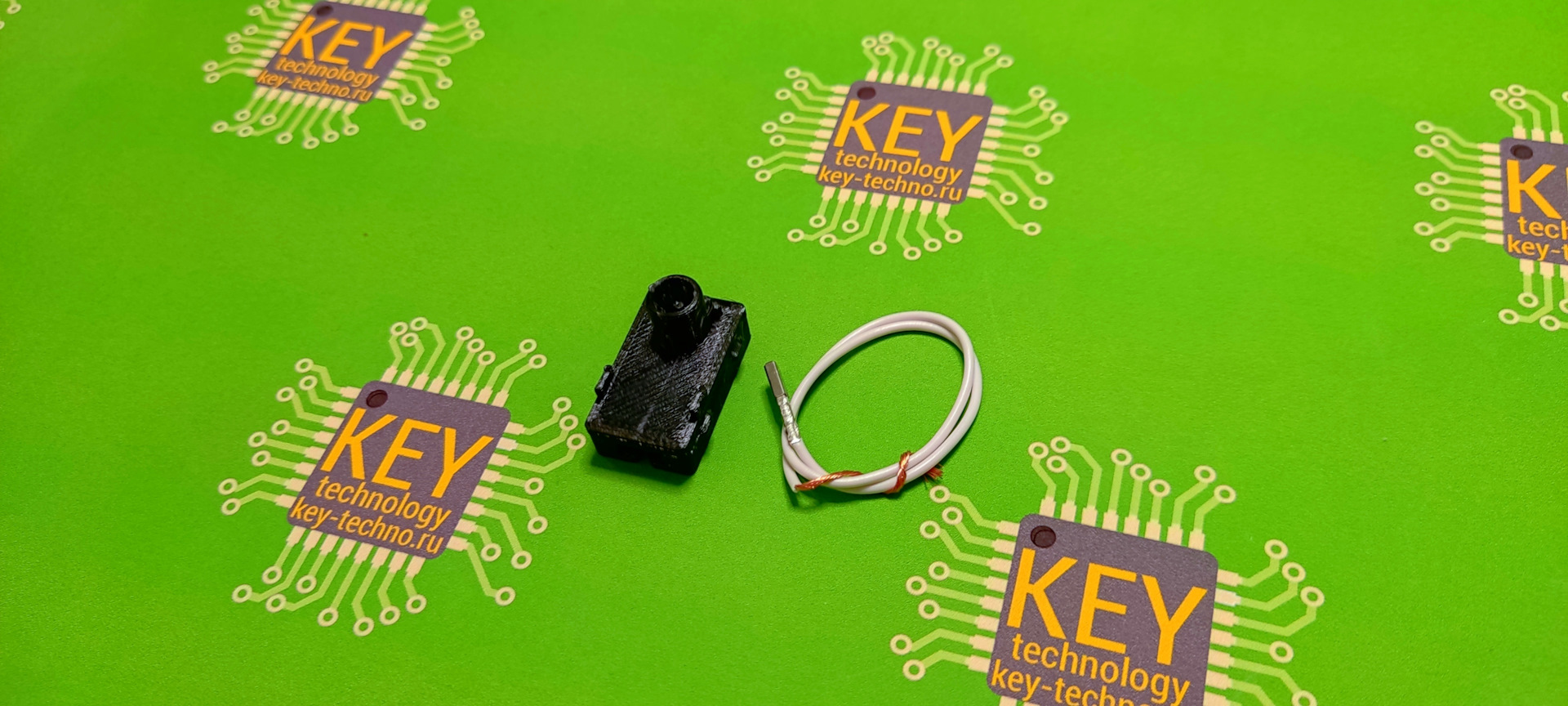

Корпуса датчиков можно распечатать на 3D принтере, моделями поделился Raiven-Tumen.
ВНИМАНИЕ! Модели выложены не для коммерческого использования! Только для частного использования!
Ремонт ДТВС и ДТИ позволит вам сэкономить примерно 1200 и 6500 рублей соответственно.
