    Замена и ремонт актуатора сцепления АМТ на LADA

     06 сентября 2017  Лада.Онлайн    120 004    13

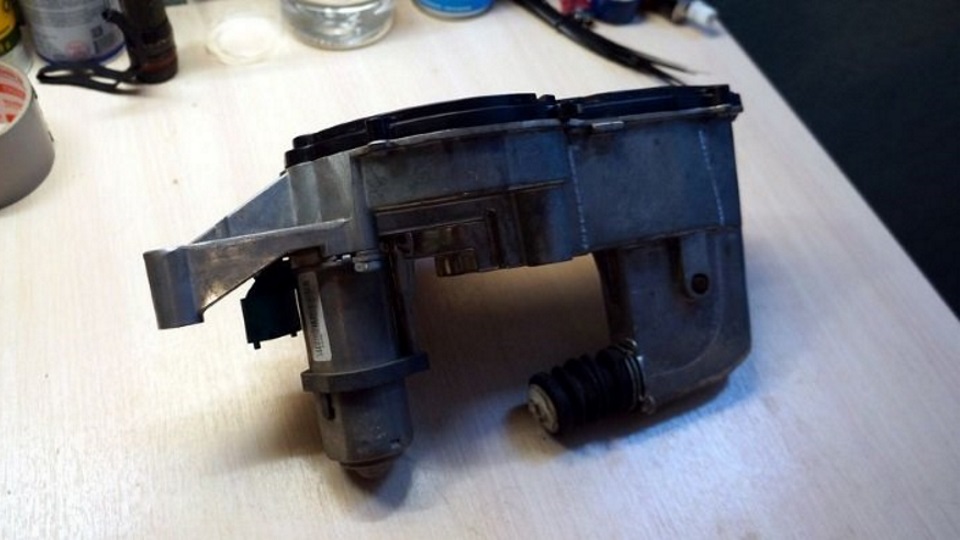

    Замена и ремонт актуатора сцепления АМТ на LADA

    Главная отличительная особенность автоматизированной трансмиссии (АМТ или «робот») от механической - электроактуаторы производства ZF, которые меняют передачи по команде электронных «мозгов». Производитель утверждает, что блок актуаторов - необслуживаемый и ремонту не подлежит, но народные умельцы нашли способ, как его отремонтировать своими руками.

    Если гарантия на автомобиль уже закончилась, то самостоятельная замена актуатора механизма выключения сцепления обойдется в десятки тысяч рублей (артикулы: 21820160901200 и 21820170501200). В попытке сэкономить можно попробовать его отремонтировать.

    Замена актуатора сцепления АМТ

    Как снять актуатор:

    1. Отключить минусовую клемму аккумулятора.
    2. Снят воздушный фильтр двигателя.
    3. Вывернуть винт крепления жгута проводов.
    4. Вывернуть три винта крепления блока актуаторов АМТ.

    Снят воздушный фильтр двигателяВывернуть винт крепления жгута проводовВывернуть три винта крепления блока актуаторов АМТ

    Осталось отсоединить разъем (отжать фиксаторы, направление указано стрелкой) и вытащить актуатор через верх.

    отсоединить разъем актуатора АМТактуатор АМТ

    Установка

    Установить актуатор 1, рисунок 8-6, выключения сцепления на кронштейн 3 и завернуть три самонарезающих винта 2. Момент затяжки винтов 7... 12 Н.м (0,7...1,2 кгс.м) (насадка сменная Тогх Т30, вороток, ключ моментный).

    Присоединить колодку 4, рисунок 8-5, жгута проводов дополнительного к разъему 2 актуатора 1 механизма выключения сцепления и закрепить жгут на кронштейне 3 двумя скобами 6 крепления.

    Установить актуатор 3, рисунок 8-4, выключения сцепления в сборе с кронштейном и жгутом проводов дополнительным на КП, установить на кронштейн актуатора кронштейн шланга отводящего и завернуть, не затягивая, два болта 2 и гайку 4 крепления (головка сменная 13, вороток).

    Отрегулировать вылет штока 6, рисунок 8-7, актуатора, для чего необходимо:

    • переместить актуатор 5 в направлении стрелки до касания штоком 6 вилки 7 выключения сцепления и отметить безударным способом положение кронштейна 4 относительно коробки передач.
    • используя отметку дополнительно переместить актуатор в направлении стрелки на величину 6±2 мм и затянуть окончательно два болта 1 и 2 и гайку 3 крепления. Момент затяжки болтов и гайки 16. ..25 Н.м (1,6...2,5 кгс.м) (головка сменная 13, вороток, ключ моментный, линейка или штангенциркуль).

    Установка актуатора механизма выключения сцепления

    Рисунок 8-7 - Установка актуатора механизма выключения сцепления: 1,2 — болты крепления актуатора к коробке передач; 3 - гайка крепления актуатора к коробке передач; 4 - кронштейн крепления актуатора: 5 - актуатор механизма выключения сцепления; 6 - шток актуатора; 7 - вилка выключения сцепления

    Присоединить колодки жгута проводов дополнительного к разъемам актуатора переключения передач, к разъему контроллера управления и к датчику числа оборотов первичного вала.

    Закрепить жгут проводов дополнительный скобами, встроенными в жгут, на шланге радиатора отводящем, на кронштейне левой опоры подвески двигателя и на корпусе вентилятора.

    Также процесс снятия и установки актуатора механизма выключения сцепления описан в ТИ 3100.25100.20583 (скачать).

    Разборка актуатора сцепления АМТ

    Откручиваем верхнюю крышку. «Разряжаем» актуатор (поворачиваем шестерню как на видео) и снимаем крышку (без нагрузки сцепления не открывать).

    Снимаем белый компенсатор (Осторожно! Пружина, очень мощная!). Упорная штанга, просто вынимается с усилием.

    разбираем актуатор АМТ LADAразбираем актуатор АМТ LADAразбираем актуатор АМТ LADAразбираем актуатор АМТ LADA (упорная штанга)разбираем актуатор АМТ LADA

    При сборке, аккуратно «взводим» механизм (фото 1 - разряжен, фото 2 - взведен).

    актуатор АМТ LADA разряжденактуатор АМТ LADA взведен

    Никаких регулировок актуатора сцепления после установки на автомобиль выполнять не нужно.

    Ремонт актуатора сцепления АМТ

    Очищаем внутреннюю поверхность растворителем. Осматриваем внутренности. В данном примере обнаружена выработка шаровых упоров и трещина на пластиковой детали актуатора. Проблема в том, что ремкомплектов нет. То есть отдельно детали актуатора сцепления АМТ не продаются. Если восстановить старые не удается, остается только смазать механизм.

    выработка внутри актуатора АМТ LADAтрещина внутри актуатора АМТ LADA

    В качестве смазки актуатора использовали LIQUI MOLY Thermoflex Spezialfett. Она очень похожа на ту, что была в актуаторе с завода. Более подробно про смазку актуатора читайте тут.

    Выполняем обратную сборку и установку актуатора АМТ на автомобиль (см. выше).

    Где купить новый актуатор: в нашем интернет-магазине (ссылка на товар)

    Напомним, в случае появления других неисправностей в работе АМТ (вой, треск, машина дергается, рывки, дребезг и т.д.), определить причину можно по этой инструкции.

    Фото: бортовой журнал Premoy
