    Как заменить свечи зажигания на двигателе Renault-Nissan H4M-HR16DE

     21 января 2020  Лада.Онлайн    63 768    9

    Как заменить свечи зажигания на двигателе Renault-Nissan H4M-HR16DE

    В настоящий момент двигатель Renault-Nissan H4M-HR16DE устанавливается на две модели LADA: Vesta и XRAY. Некоторые операции по обслуживанию этого мотора отличаются от тех, что выполняются на двигателях ВАЗ. Например, на H4M-HR16DE для замены свечей зажигания придется снимать впускную трубу.

    По регламенту свечи зажигания на двигателе Renault-Nissan H4M-HR16DE меняются на ТО-2 (29500-30500 км пробега) и ТО-6 (89500-90500 км. пробега). Это внутреннее решение производителя. Оно обусловлено данными предпродажных испытаний. Об этом сообщили нам в пресс-службе АВТОВАЗа.

    Потребуется

    Инструмент: свечной ключ «на 14», головка «на 8», «на 10», пассатижи.

    Артикулы свечей зажигания:

    • Свеча зажигания (обычный электрод) RENAULT 224011561R
    • Свеча зажигания (платиновый электрод) RENAULT 224012331R
    • Свеча зажигания (платиновый электрод) NGK PLZKAR6A-11 / 5118

    Прокладка впускного коллектора:

    • RENAULT 140323253R (4 шт) или RENAULT 140328698R (1 шт)

    Прокладка дроссельной заслонки:

    • RENAULT 161757436R

    Порядок действий

    Как заменить свечи зажигания на двигателе Renault-Nissan H4M-HR16DE

    1. Отсоединить минусовую клемму с аккумулятора.

    2. Снять шланг, идущий к вакуумному усилителю тормозов, сжав фиксатор.

    Снять шланг, идущий к вакуумному усилителю тормозов

    3. Снять разъем с датчика атмосферного давления, нажав на фиксатор. Вытащить провод из паза и отвести в сторону.

    Снять разъем с датчика атмосферного давления

    4. Снять разъем с датчика температуры впускаемого воздуха, сжав фиксатор.

    Снять разъем с датчика температуры впускаемого воздуха

    5. Отсоединяем патрубок от клапана адсорбера к впускному коллектору, сжав две защелки по бокам. Освобождаем шланг из зацепления.

    Отсоединяем патрубок от клапана адсорбера к впускному коллектору

    6. Снять шланг системы вентиляции картера двигателя.

    Снять шланг системы вентиляции картера двигателя

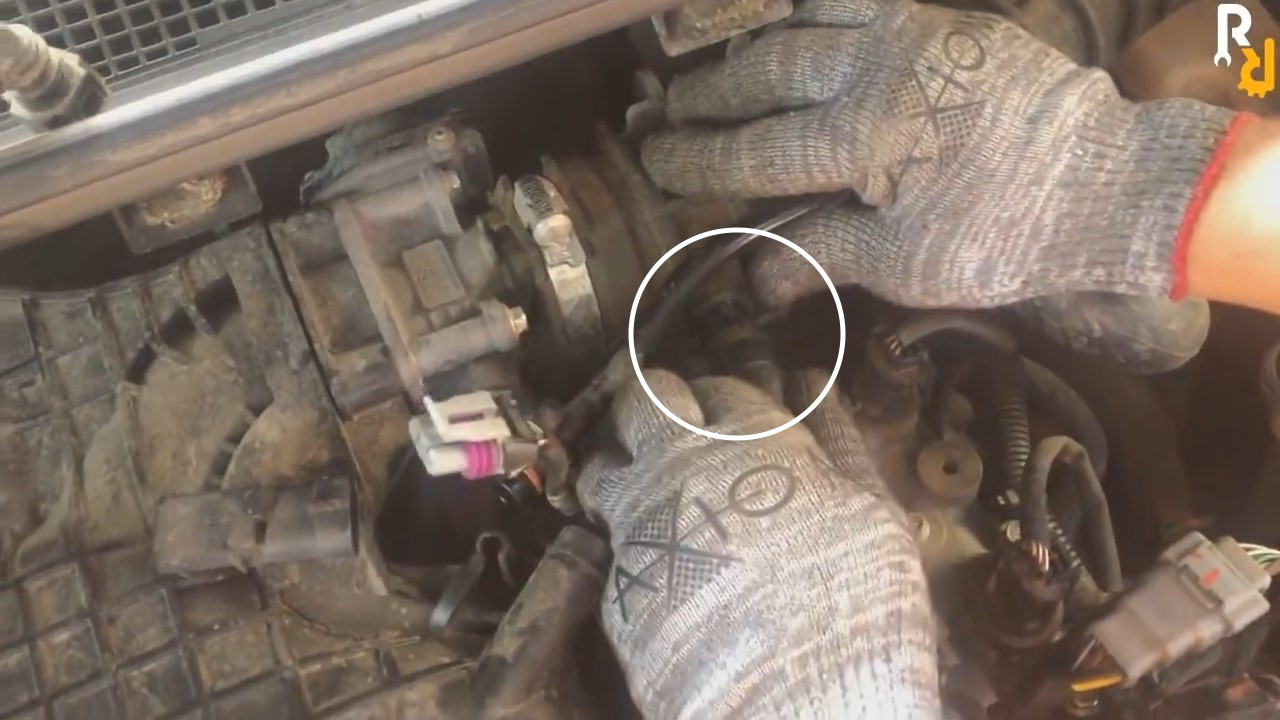

    . Отсоединить дроссельный узел от впускной трубы, не отсоединяя от него шлангов подогрева, и колодку жгута проводов датчика положения дроссельной заслонки (вывернуть 4 болта крепления дроссельного узла к впускной трубе). Отвести дроссельный узел вместе с воздуховодом в сторону (воздуховод можно снять для удобства). Извлеките уплотнительную прокладку дроссельного узла из пазов впускной трубы.

    Отсоединить дроссельный узел от впускной трубы

    . Есть возможность не снимать дроссельный узел, а отсоединить только подходящий к нему воздуховод.

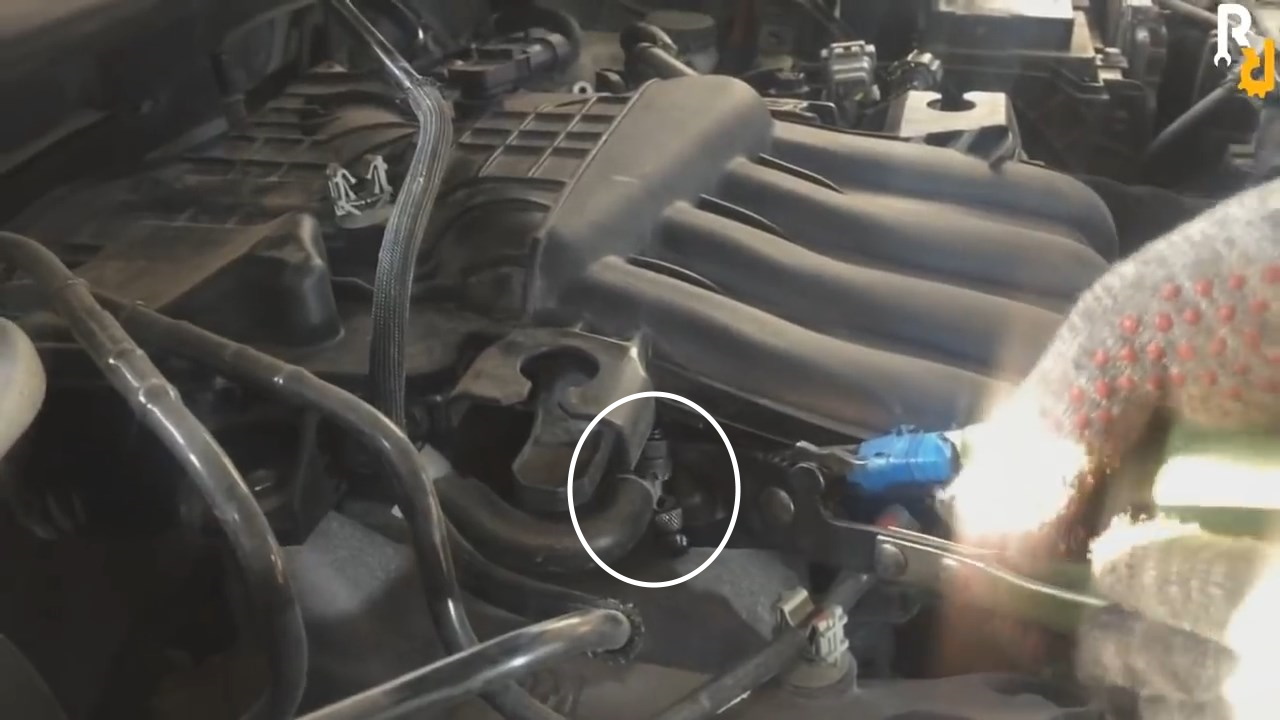

    8. Снять патрубок на клапан вентиляции картерных газов, сжав хомут.

    Снять патрубок на клапан вентиляции картерных газов

    9. Вывернуть 5 болтов крепления впускной трубы к головке блока цилиндров.

    Вывернуть 5 болтов крепления впускной трубы к головке блока цилиндров

    10. Вывернуть два болта заднего крепления впускной трубы.

    Вывернуть два болта заднего крепления впускной трубы

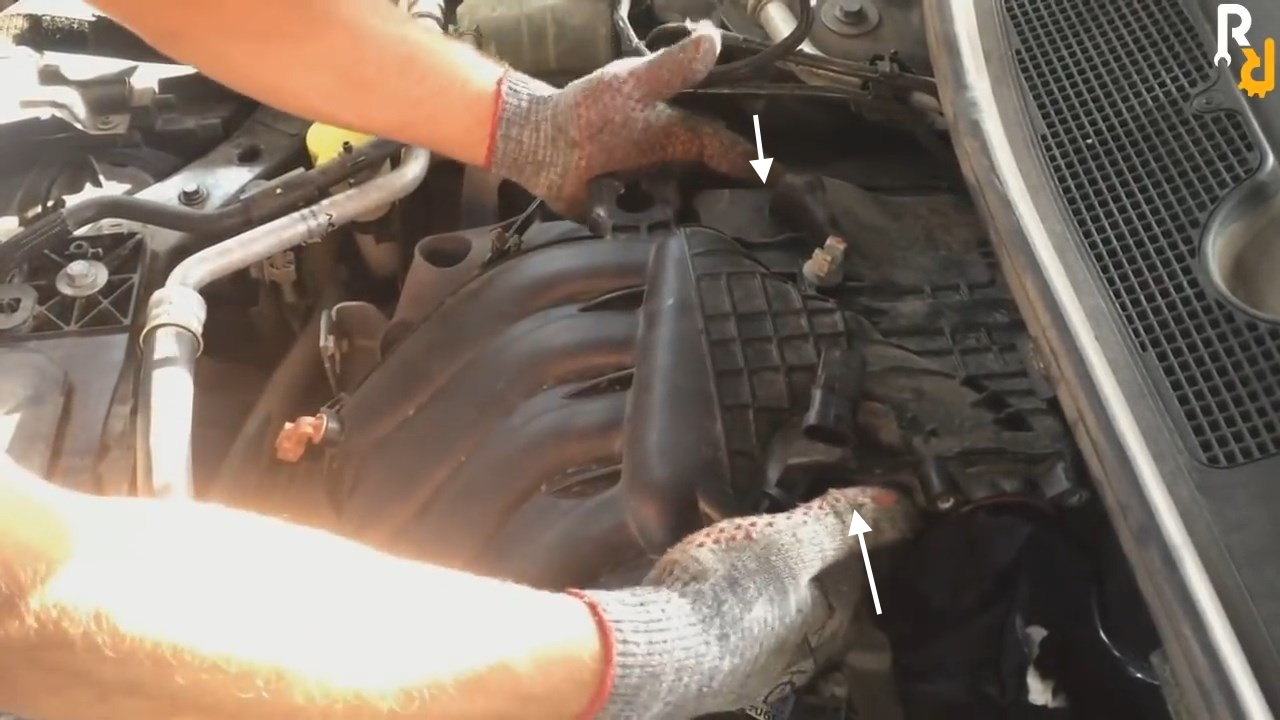

    11. Отводим впускной коллектор в сторону.

    Отводим впускной коллектор в сторону

    12. Закрыть отверстия двигателя чистой ветошью, чтобы ничего не попало в двигатель.

    Закрыть отверстия двигателя чистой ветошью

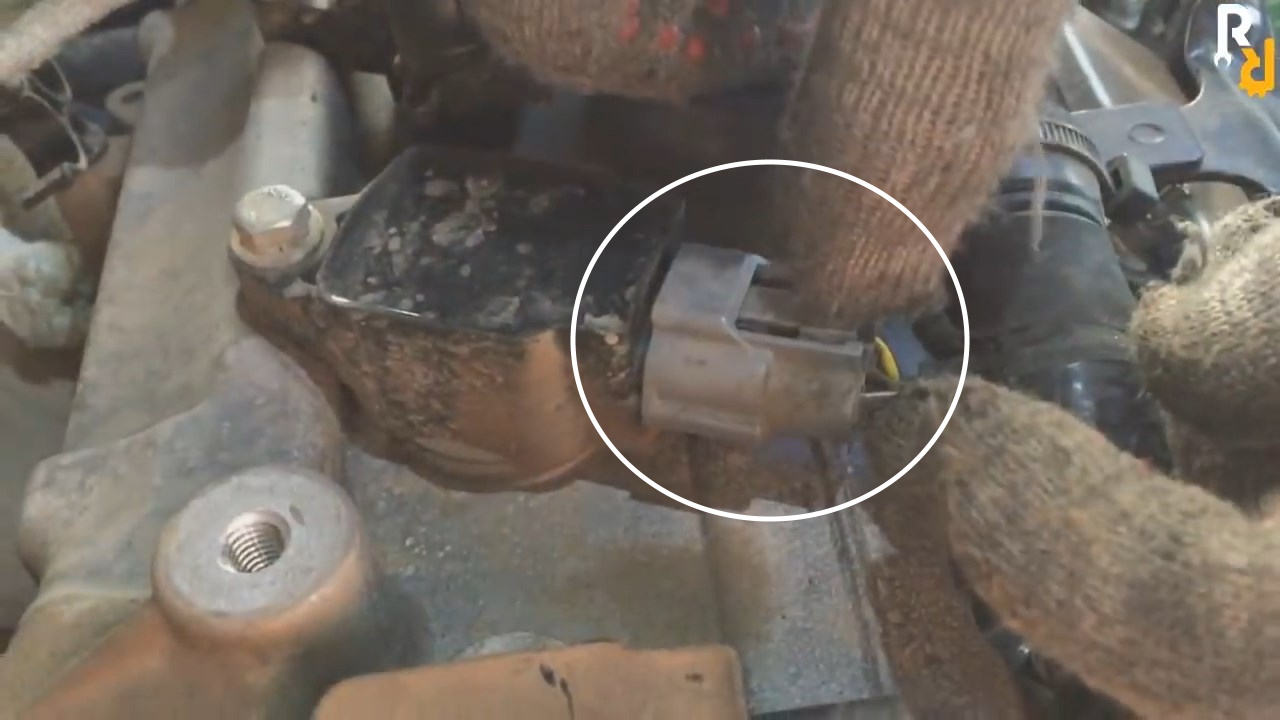

    13. Снять разъемы с катушек зажигания, сжав фиксаторы.

    Снять разъемы с катушек зажигания

    14. Снять катушки, вывернув по одному болту крепления на каждой.

    Снять катушки

    15. Снять свечи, вывернув их свечным ключом.

    Снять свечи, вывернув их свечным ключом

    Установка выполняется в обратной последовательности. Момент затяжки 15-20 Нм.

    Процесс замены свечей зажигания также показан на видео:

    Пример замены свечей зажигания на Lada XRAY с двигателем Renault-Nissan H4m:

    Стоит отметить, что услуга по замене свечей зажигания на двигателе Renault-Nissan H4M-HR16DE у официального дилера LADA может быть в пределах от 1500 до 5000 рублей.

    Где купить? Оригинальные свечи LADA и аналоги можно купить в нашем интернет-магазине:

    Напомним, ранее мы сравнивали стоимость обслуживания двигателей ВАЗ и Renault-Nissan.
