Как сделать адаптацию АМТ («робота») LADA своими руками

Адаптация автоматизированной трансмиссии (АМТ) нужна для правильной работы актуатора выжима сцепления. Если эта операция не выполнена, то возможны появления неисправностей в работе трансмиссии (рывки, толчки во время движения, а также повышенный износ сцепления). Выполнять адаптацию АМТ следует по мере износа сцепления или после его замены. Выполнить адаптацию АМТ можно в дилерском центре LADA или самостоятельно.

Внимание! Все действия вы выполняете на свой страх и риск. Инструкция написана не специалистами/инженерами, а со слов владельцев автомобилей Lada Vesta и Lada XRAY (SrgKlsnkv и sva775). На других моделях LADA с АМТ (Granta, Kalina, Priora) процедура не проверялась.

Потребуется:

• адаптер ELM327 (есть в каталоге AliExpress)

Их Технологической инструкции

Процедуру обучения коробки передач необходимо проводить после замены коробки передач, АПП в сборе с АВП, КУРКП, или после смены ПО КУРКП.

Функция обучения КП измеряет и сохраняет в ЭРПЗУ КУРКП значения конечных положений АПП для каждой передачи и положений АВП для каждой нейтрали линии выбора передачи. В процессе обучения также осуществляется проверка достоверности конечных положений актуатора.

Старт процедуры обучения проводится независимо от фактического положения актуатора. Процедура обучения длиться около 60 с.

Условия выполнения процедуры обучения:

• напряжение АКБ > 10 В;
• температура электроприводов актуатора < 130 oC;
• зажигание включено;
• автомобиль находится в неподвижном состоянии;
• коробка передач в нейтральном положении;
• двигатель не работает.

Процедура обучения точки касания сцепления.

Процедуру обучения точки касания необходимо проводить после замены сцепления, АВС, КУРКП, или после смены ПО КУРКП.

Функция обучения точки касания измеряет и сохраняет в ЭРПЗУ КУРКП значение положения АВС соответствующее частично включенному сцеплению, при котором появляется сигнал определенной частоты с ДЧВПВ.

Процедура обучения длится около 15 с. Запуск процедуры осуществляется, если соблюдаются все перечисленные ниже условия:

• двигатель работает в режиме холостого хода;
• автомобиль находится в неподвижном состоянии;
• сигнал ДЧВПВ = 0 об/мин;
• коробка передач в нейтральном положении;
• нет активных кодов неисправностей;
• сигнализатор диагностики АМТ неактивен.

Во время процедуры обучения должны выполняться следующие условия:

• двигатель работает в режиме холостого хода;
• коробка передач в нейтральном положении;
• нет запроса переключения передачи от СПП;
• нет неисправностей датчика положения сцепления;
• нет неисправностей АПП и АВП;
• сигнализатор диагностики АМТ мигает во время выполнения процедуры обучения (в зависимости от реализации ПО).

Процедура обучения конечных положений сцепления.

Процедуру обучения конечных положений сцепления необходимо проводить после замены сцепления, АВС, КУРКП, или после смены ПО КУРКП.

Функция обучения конечных положений сцепления измеряет и сохраняет в ЭРПЗУ КУРКП значения положений АВС, соответствующие выключенному и полностью включенному сцеплению.

Процедура обучения длится около 5 с. Запуск процедуры осуществляется, если соблюдаются все перечисленные ниже условия:

• напряжение АКБ > 10 В;
• зажигание включено;
• автомобиль находится в неподвижном состоянии;
• коробка передач в нейтральном положении;
• двигатель не работает.

Через ПК

Установить на ноутбук программу DDT4ALL (скачать)

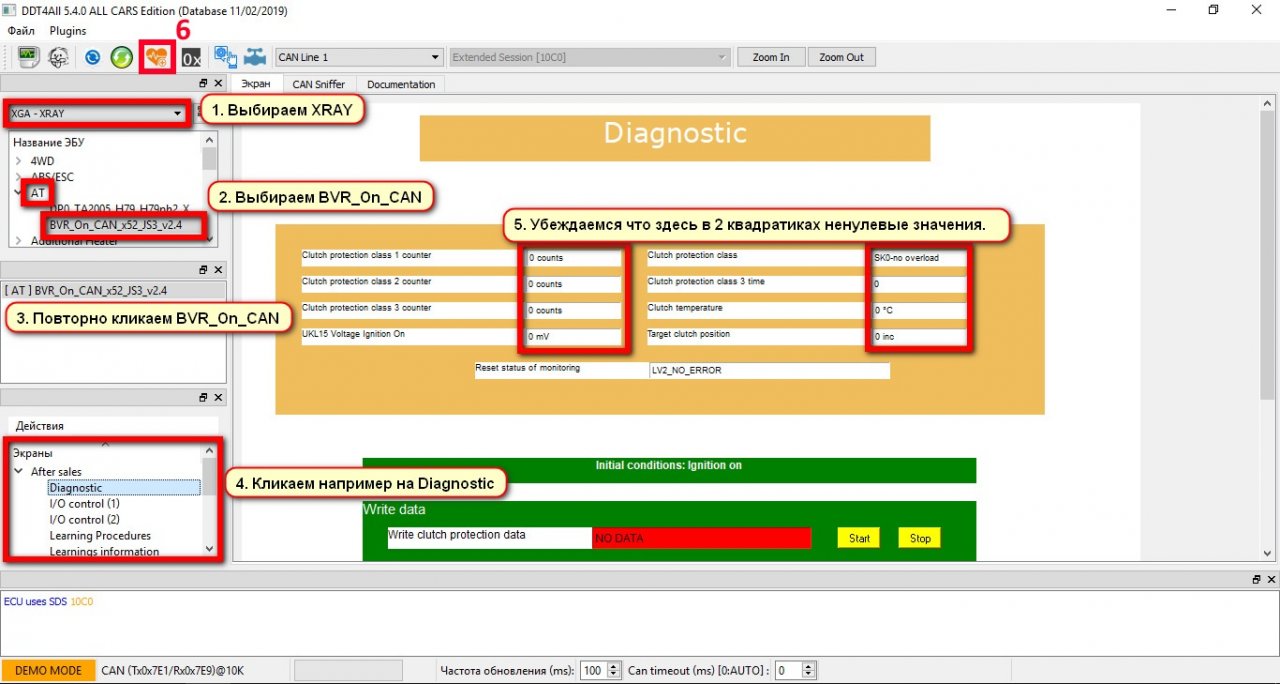

Как выполнить диагностику АМТ (сброс ошибок):

1. Включить зажигание и подключиться к автомобилю при помощи ELM327 адаптера и ПО DDT4ALL.
2. Выбираем в верхнем левом окне XGA-XRAY - AT - BVR_On_CAN_x52_J53_v2.4
3. В среднем окне [AT] BVR_On_CAN_x52_J53_v2.4
4. В нижнем левом After sales - Diagnostic.
5. Убеждаемся, что в двух выделенных окнах ненулевые значения.

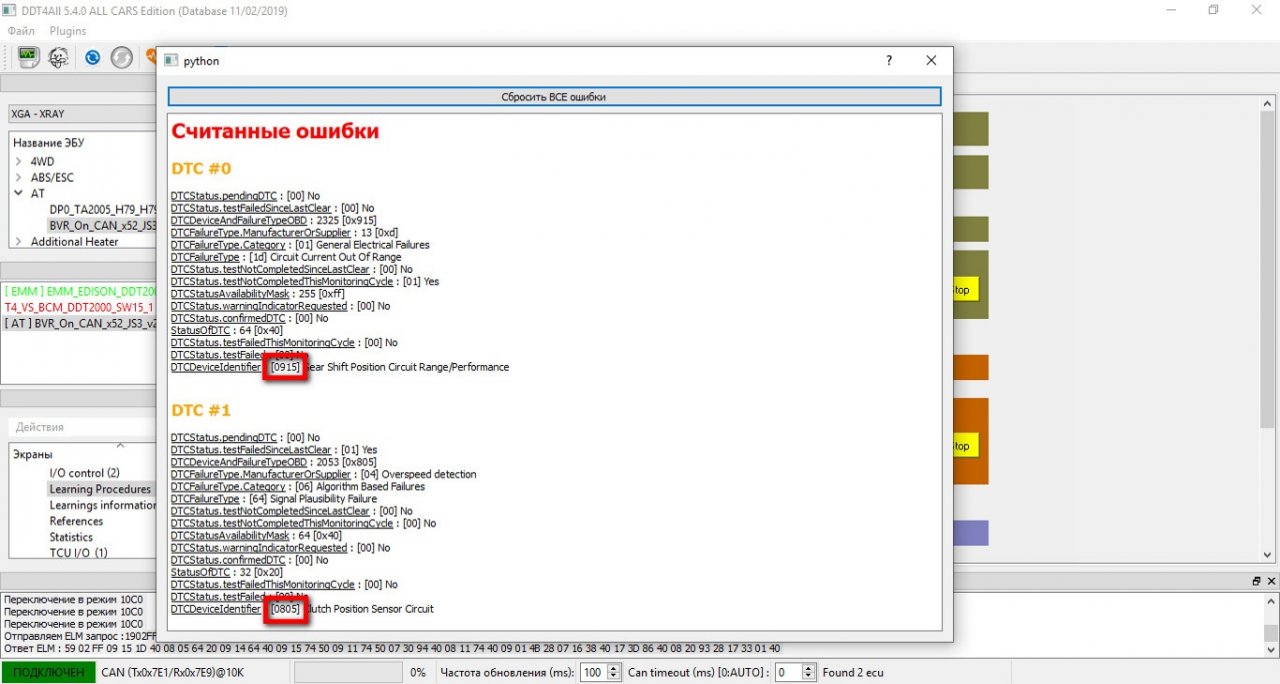

6. Нажимаем на значок «сердце» в верхнем меню, ошибки запомните или запишите, затем стираем ошибки.

Как выполнить адаптацию АМТ:

1. Включить зажигание и подключиться к автомобилю при помощи ELM327 адаптера и ПО DDT4ALL.
2. Выбираем в верхнем левом окне XGA-XRAY - AT - BVR_On_CAN_x52_J53_v2.4
3. В среднем окне [AT] BVR_On_CAN_x52_J53_v2.4
4. В нижнем левом After sales - Learning Procedures
5. Нажать кнопку с изображением «рожицы»
6. Выполнить процедуру обучения, нажав на соответствующую кнопку.

Порядок обучения:

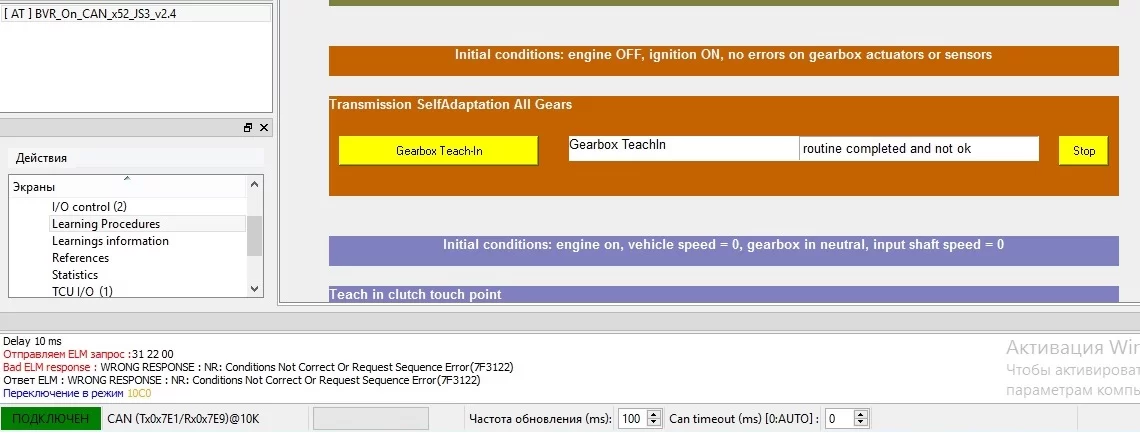

1. Запустить процедуру обучения коробки передач. Зажигание не выключаем. Время выполнения около 1 мин. После операции нажимаем кнопку «СТОП» и выключаем/включаем зажигание.

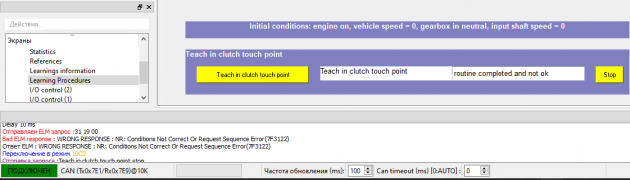

2. Запустить двигатель и подождать 15-20 секунд, затем запустить обучение точки касания сцепления. Время выполнения 5-10 сек. После операции нажимаем кнопку «СТОП» и выключаем зажигание. Ждем отключения главного реле (около 4 мин.)
3. Включить зажигание, но не запускать двигатель. Выполнить обучение конечных положений актуатора сцепления. Время выполнения около 5-6 сек. (будет слышно, как актуатор двигается). После операции нажимаем кнопку «СТОП» и выключаем/включаем зажигание.
4. Заводим двигатель и проверяем.

Некоторые владельцы используют другой порядок действий (по порядку как на фото): сначала п3, затем п1, а затем п2.

Через телефон

Инструкция:

1. Для смартфона на Android скачиваем и устанавливаем приложение ECU Tweaker. Архив ecu.zip копируем в корень внутренней или внешней памяти, не распаковывая.
2. Подключить адаптер ELM327 V1.5 к OBDII порту автомобиля.
3. Включить зажигание.
4. Запустить на смартфоне приложение «ECU Tweaker»
5. В поиске выбрать «BM LADA»
6. Затем «Automatic Transmission»
7. Затем «BVR_On_CAN_x52_JS3_v2.4»
8. Затем «After sales»
9. Затем «Diagnostic»
10. Затем кнопка «Гаечный ключ»
11. Вернуться назад и выбрать «Learnings information»
12. Вернуться назад и выбрать «Learnings Procedures»
13. Выполнить обучения (см. выше «Порядок обучения»)

Если после адаптации АМТ двигатель не заводится. Возможно, что последняя процедура обучения завершилась некорректно, в памяти электронного блока сохранилась ошибка. Необходимо выполнить диагностику, сбросить ошибки, а затем выполнить адаптацию заново.

Также выполнить адаптацию АМТ можно при помощи ПО OpenDiag Pro или Сканматик (см. пример такой адаптации). Обе программы платные.

Выполнить адаптацию АМТ можно у специалистов в различных городах страны. Заказать услугу можно через наш интернет-магазин.

А вам приходилось самому выполнять адаптацию АМТ на LADA?
