    Как активировать контроль давления в шинах (TPMS) на Lada XRAY

     21 ноября 2018  Лада.Онлайн    82 440    74

    Как активировать контроль давления в шинах (TPMS) на Lada XRAY

    В руководстве по эксплуатации Lada XRAY указывается, что кроссовер в вариантном исполнении имеет систему контроля давления в шинах (TPM – tire pressure monito- ring) и сигнализатор «Аварийное давление в шинах» на панели приборов. Однако в настоящее время эта опция недоступна, но ее можно активировать своими руками.

    ЗР: Почему опция контроля давления в шинах не подключена с завода?
    АВТОВАЗ: Вопрос находится в стадии проработки.

    Функцию контроля давления в колесах удалось активировать Alex77877, который опирался на опыт владельцев Renault Sandero Stepway.

    На Lada Vesta пока не удается активировать соответствующий индикатор в приборной панели.

    Как это работает? Через систему ABS. В шинах нет датчиков, следят за давлением датчики ABS. Такая система не измеряет непосредственно давление, а вместо этого она сопоставляет сумму угловых скоростей вращения колес и отслеживает разницу этих сумм. Известно, что при падении давления в шине колесо начинает крутиться быстрее т.к. уменьшается его "диаметр". Увеличение угловой скорости регистрируется датчиком АБС, если отклонение средних показаний одной диагонали от другой - вот тут-то система и зажигает лампу.

    Все дальнейшие действия вы выполняете на свой страх и риск, автор ответственности не несет.

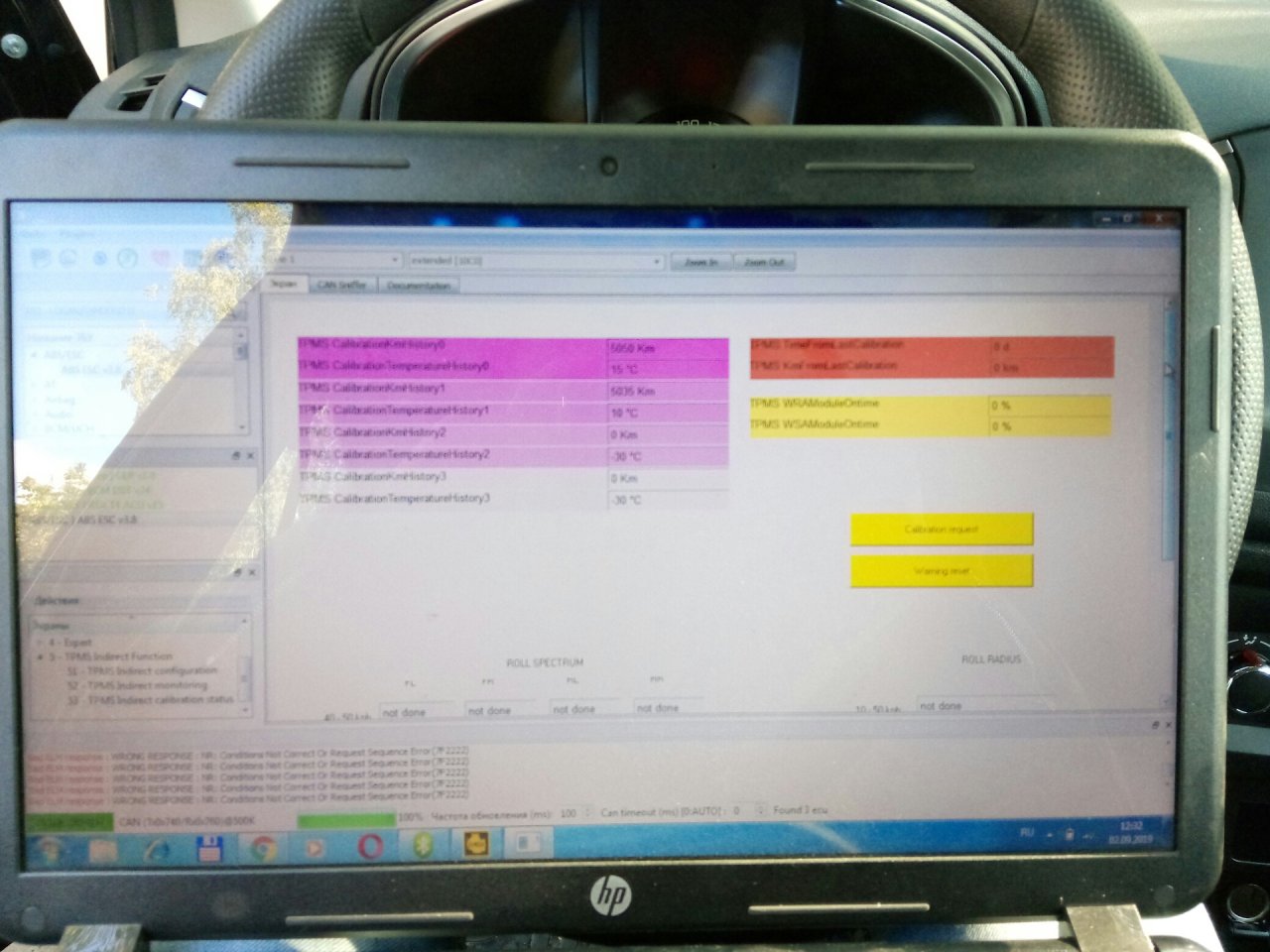

    Активация функции TPMS в блоке ABS

    Потребуется:

    Порядок активации функции:

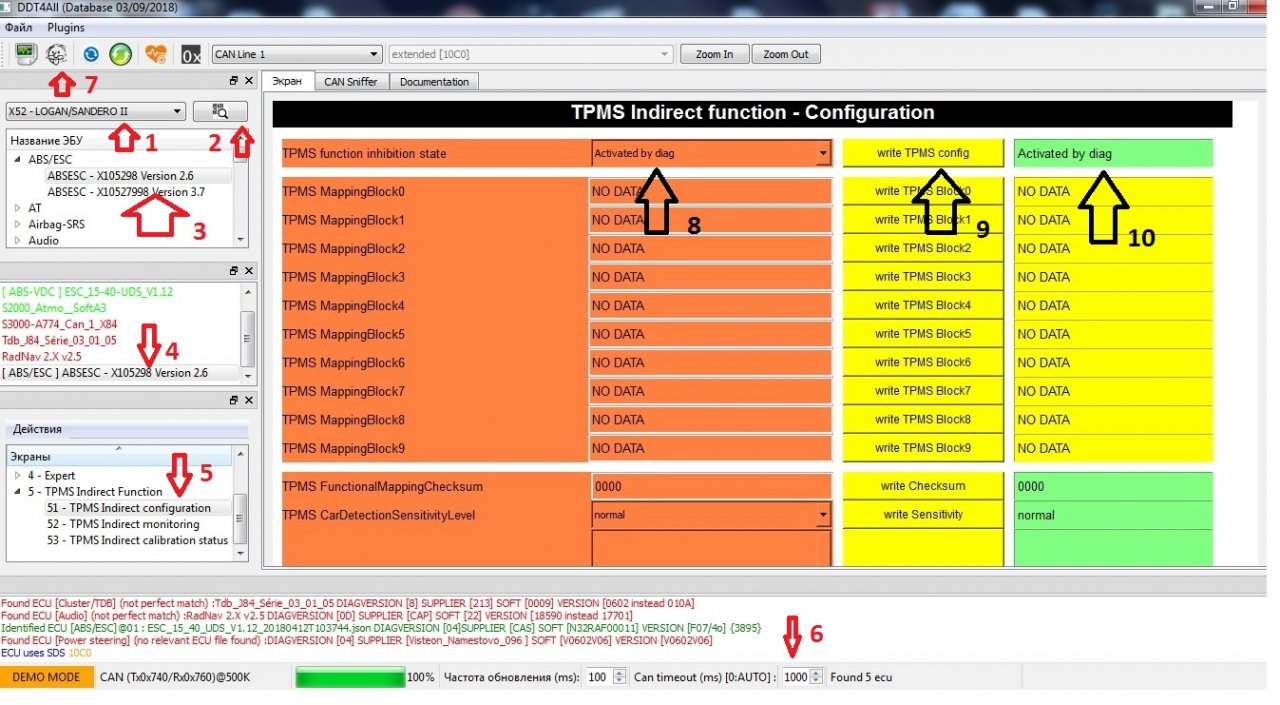

    1. Запустить ddt4all. Выбираем порт. Выбираем адаптер. Ставим галочку и нажимаем Подключиться.
    2. В открывшемся окне нажимаем кнопку отмеченную кружком (с лупой).
    3. Выбираем поиск по CAN.

    Выбираем порт. Выбираем адаптер. Ставим галочку и нажимаем ПодключитьсяВ открывшемся окне нажимаем кнопку отмеченную кружком (с лупой)Выбираем поиск по CAN

    1. Находим и выбираем блок «ABSESC — X105298 Version 2.6» в верхнем и среднем окнах слева.
    2. Открываем в нижнем окне «TPMS Indirect Function - TPMS Indirect configuration».
    3. В правом большом окне в поле «TPMS Function Inhibiton State» значение на «Activated by diag».
    4. Включаем режим Эксперт (в меню сверху вторая иконка слева).
    5. Выставляем снизу таймаут CAN - 1000 ms.
    6. Нажимаем последовательно «write TPMS config» и «Soft reset».

    Как активировать контроль давления в шинах (TPMS) на Lada XRAY

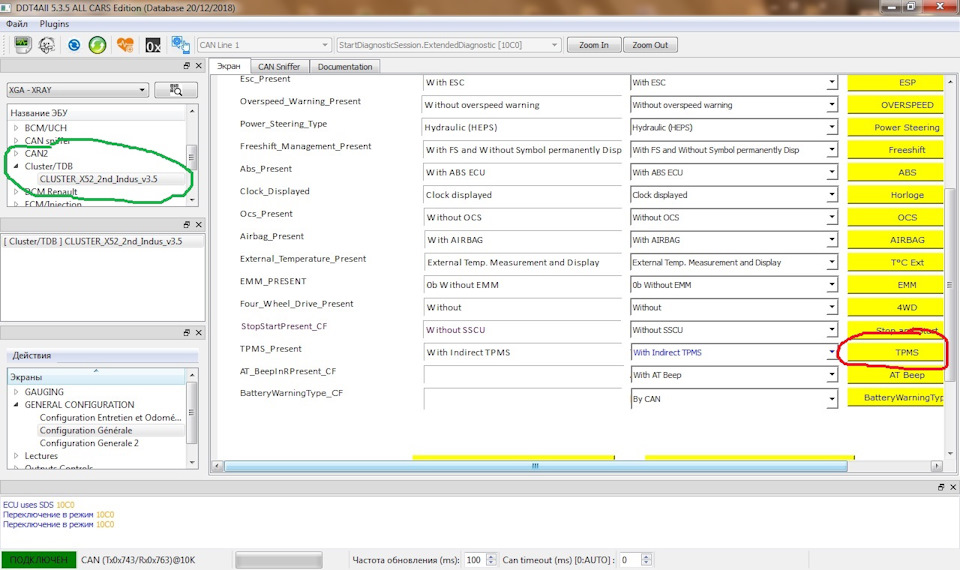

    Активация индикатора TPMS в панели приборов

    Активация проходила комбинации приборов с версией прошивки: опорный 08282r, версия програмного обеспечения 0705 , номер версии электроники 03233r, номер програм 92m, номер VDIAC 13. Узнать версию прошивки панели приборов можно при помощи ПО Pyren (скачать тут).

    Порядок действий:

    1. В верхнем левом окне выбрать «TdB-Cluster - CLUSTER_2nd_Indus».
    2. В среднем левом окне выбрать «[TdB-Cluster] CLUSTER_2nd_Indus».
    3. В нижнем левом окне выбрать «GENERAL CONFIGURATION - Configaration Generale».
    4. В правом большом окне меняем у «TPMS_present» значение на «With Indirect TPMS» и сохраняем его.
    5. Сохраняем значение правой кнопкой «Prise en compte des configurations».
    6. Если сохранить значение не получается, пробуйте выставить таймаут CAN - 0 ms.

    Как активировать контроль давления в шинах (TPMS) на Lada XRAY

    Инициализация системы TPMS

    контроль давления в шинах (TPMS) на Lada XRAY

    Порядок действий:

    1. Накачать шины до эталонного давления (спереди 2.2 кгс/см², сзади 2.0 кгс/см²).
    2. Включить зажигание.

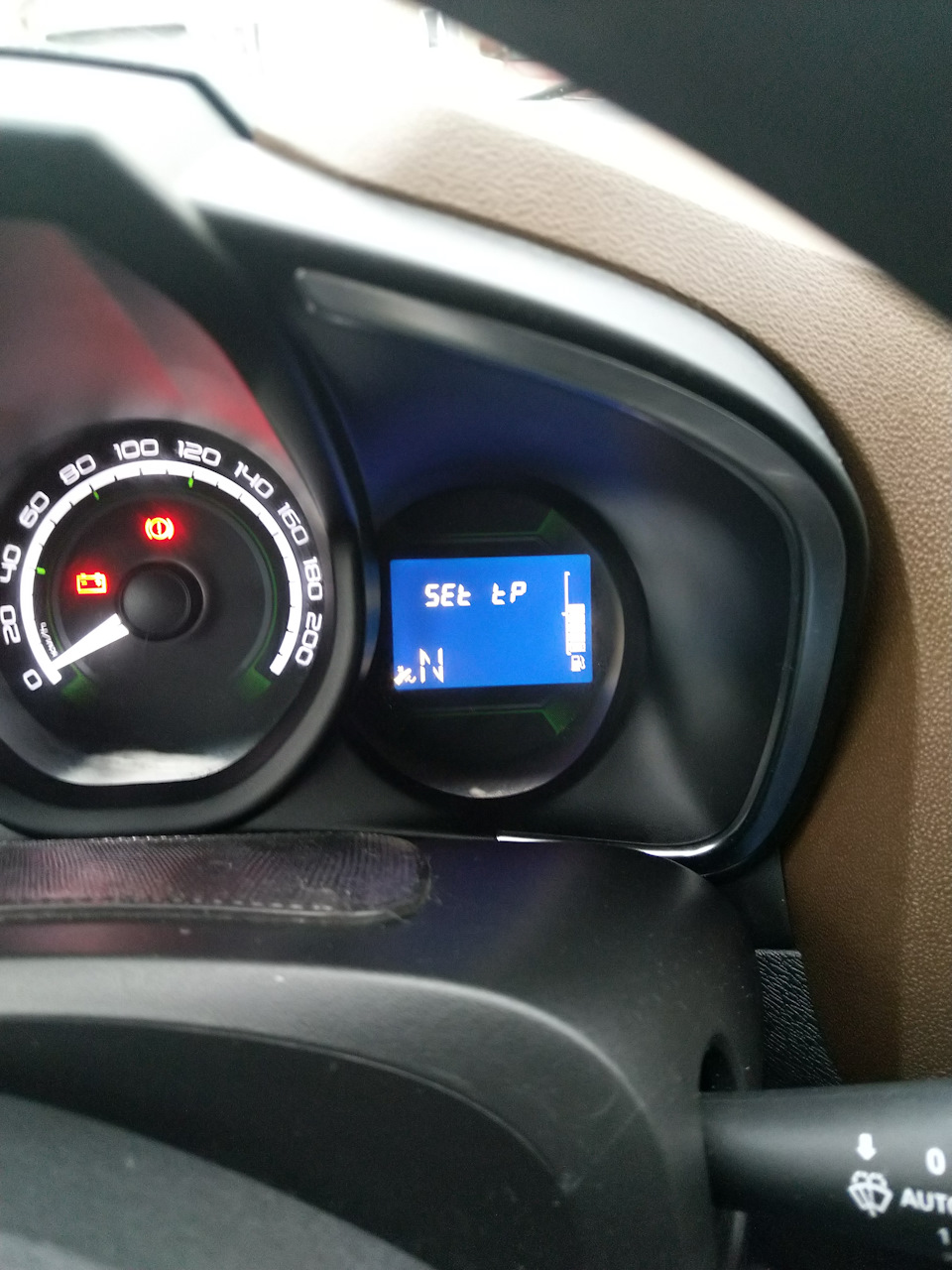

    3. Нажать кнопку БК на подрулевом переключателе 3 раза до появления на экране БК функции «Set tp».
    4. Нажать и удерживать кнопку БК около 3 секунд, надпись «Set tp» начнет мигать, а затем будет гореть непрерывно.
    5. Эталонное давление в шинах сохранено.

    Как активировать контроль давления в шинах (TPMS) на Lada XRAY

    Значение сохраниться после нескольких минут езды.

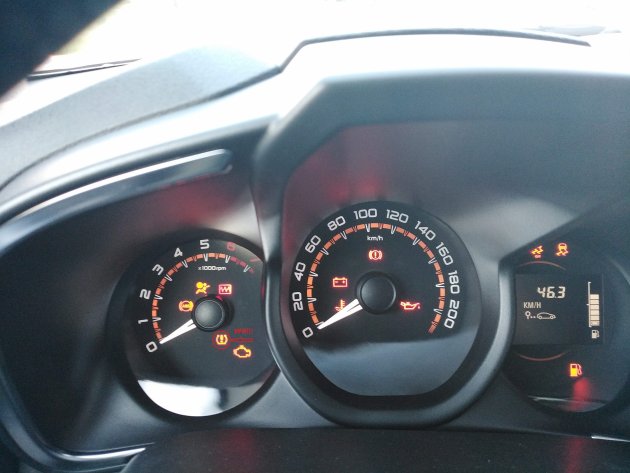

    Теперь, если давление в одном из колес будет не соответствовать норме (утечка воздуха из шины или прокол шины), то на комбинации приборов загорится индикатор «Аварийное давление в шинах»:

    контроль давления в шинах (TPMS) на Lada XRAY

    Напомним, аналогичным образом можно выполнить другие настройки электронных блоков автомобиля:

    Ключевые слова: шины lada xray | панель приборов lada xray | безопасность lada xray | ELM327

    Поделиться в социальных сетях:

    Будете ли вы активировать контроль давления в шинах (TPMS)?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

    1. Успешно активировал. Несколько дней спустя разрядилась АКБ прямо на улице, пришлось снимать батарею и заряжать в тепле.

      Эталонное значение давления в шинах при такой операции сохраняется в БК ?

      Нравится 0 Не нравится

      1. В БК нет данных о давлении в шинах

        Нравится 0 Не нравится

      2. Я все делал по инструкции, в ней написано про сохранение эталонного значения в БК

        Нравится 0 Не нравится

      3. TPMS не измеряет давление, а сравнивает скорости вращения колёс. Поэтому эталонное значение надо сбрасывать при смене зимних шин на летние, иначе значёк будет гореть. При отключении аккума у меня настройки не сбрасываются. Кстати, есть способы получать информацию от TPMS, какое именно колесо проколото.

        Нравится 0 Не нравится
    2. после включения функции контроля давления в шинах глючит стрелка бензобака. - стрелка не поднимается после заправки и после возврата значений каждый раз через адаптер стелка поднимается.
      Затем эти значения опять остаются включенными.
      т.е.
      поле «TPMS Function Inhibiton State» у меня всегда в значение на «Activated by diag».
      И поле «TPMS_present» всегда в значение на «With Indirect TPMS» А какое значение по умолчанию? после переподлючения адаптера опять пишет что функция активирована. Как декативировать?
      п.с. включал и работало контроль давления по инструкции https://лада.онлайн/do-my-self/tuni...rol-davlenija-v-shinah-tpms-na-lada-xray.html
      а выключить не могу
      Нравится 0 Не нравится
      1. по умолч. Without Indirect TPMS
    3. на XRAY 2019г не выходит активировать TPMS в блоке ABS.

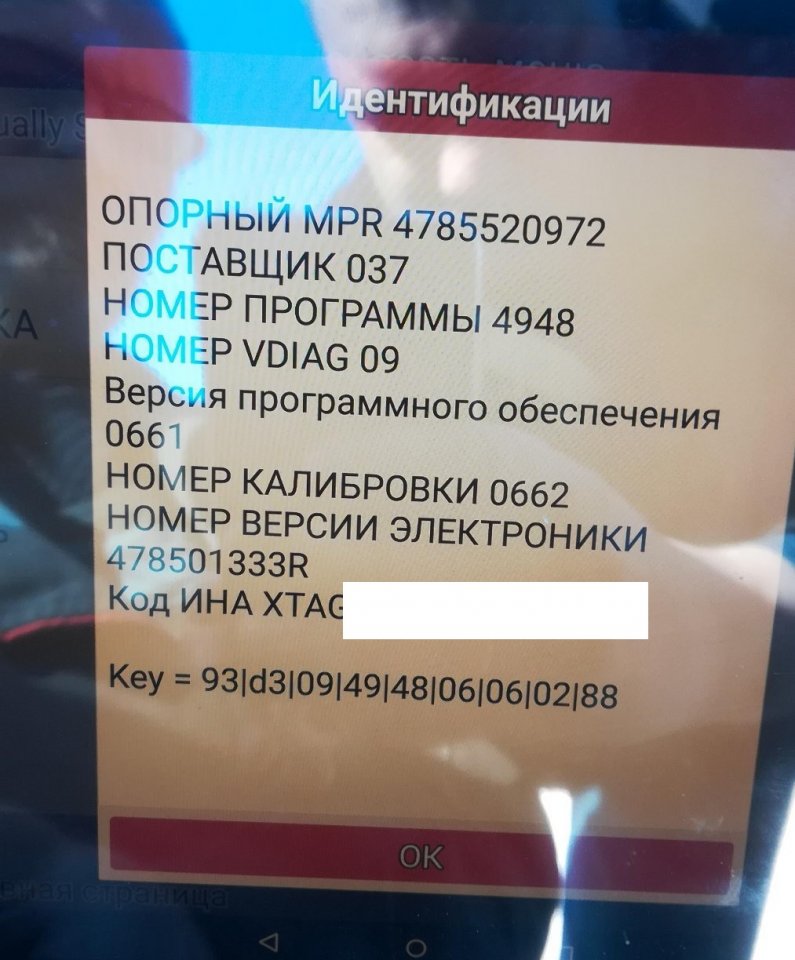

      Вот инфа по ABS

      программа ddt4all All cars.exe (20.07.2019). Version 5.5.0 with database 09/07/2019

      может кто подскажет куда копать?
      Нравится -2 Не нравится
      1. На каком этапе не получается? Настройки не сохраняет?
        Нравится -2 Не нравится
      2. да, начинает мигать значек ABS на приборке и ничего не происходит. После перезагрузки программы функция ТПМС остается неактивной
        Нравится -2 Не нравится
      3. Режим эксперта включён?
        Нравится -2 Не нравится
      4. конечно
        Нравится -2 Не нравится
      5. Да и ещё можете попробовать ABCESC Version 2.6 там все настройки похожи.
        Нравится -1 Не нравится
      6. пробовал, эффект тот же, даже хуже было, лампочка АБС перестала моргать только когда я зажигание выключил и заново включил. Может дело в версии прошивки блока? Какая у вас версия?
        Нравится -2 Не нравится
      7. Я хз, если честно))) У знакомого ELMку брал. Прошилось всё за минут 15 без проблем. Машина август 19 года выпуска на ручке 1.6. Как вариант другой ELM попробовать....
        Нравится -2 Не нравится
      8. у меня осень 2019г, 1.8 робот. Не думаю, что ELM дело, настройки ЦЗ удалось поменять. Программа не видит только блок АБС (((
        Нравится 0 Не нравится
    4. Гость Валерий
      Гость Валерий
      4 мая 2020 14:43
      Уже есть на драйве есть, как активировать на весте TPMS. Тут тоже выложите инструкцию, пожалуйста.
      Нравится +1 Не нравится

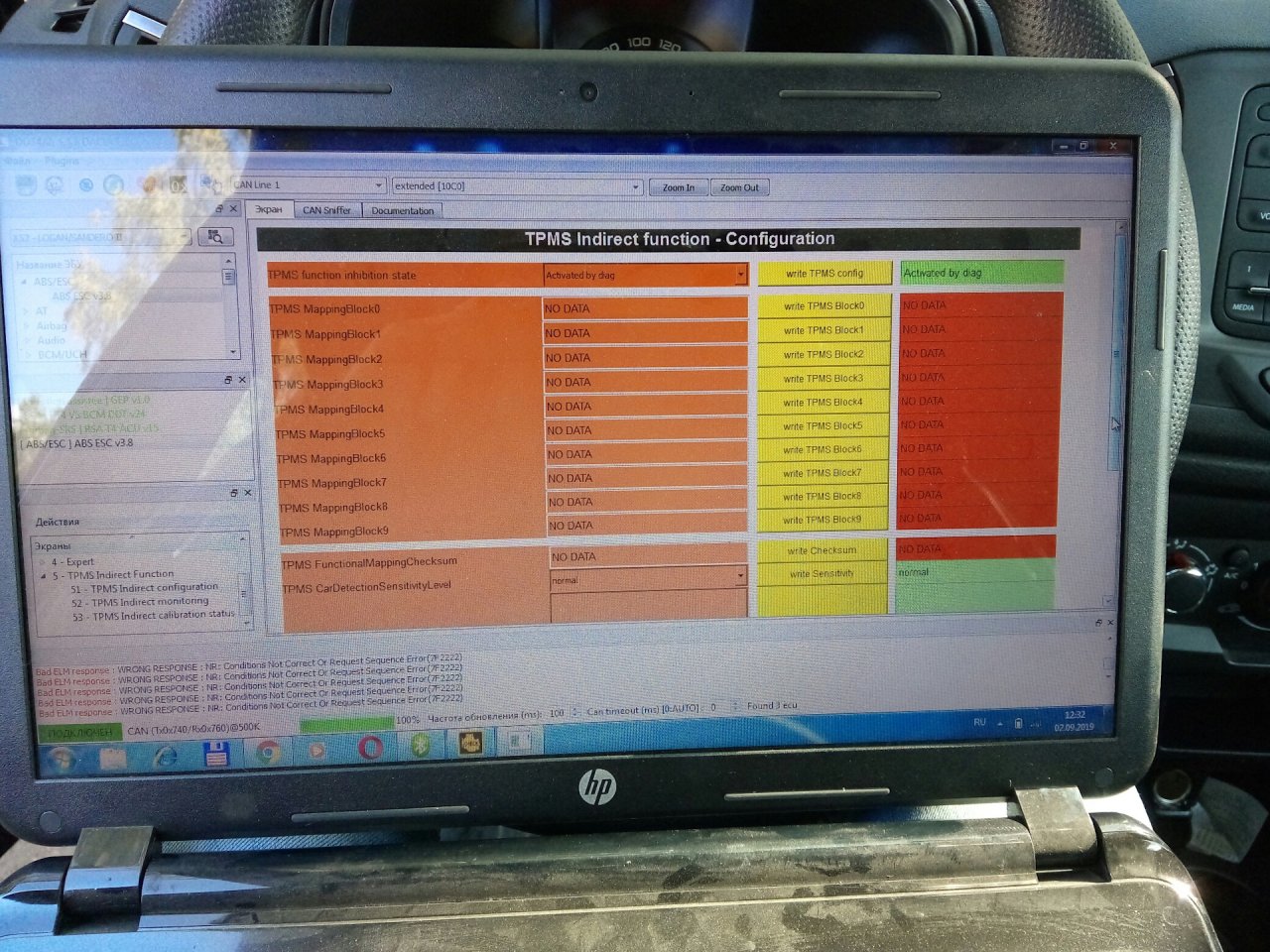

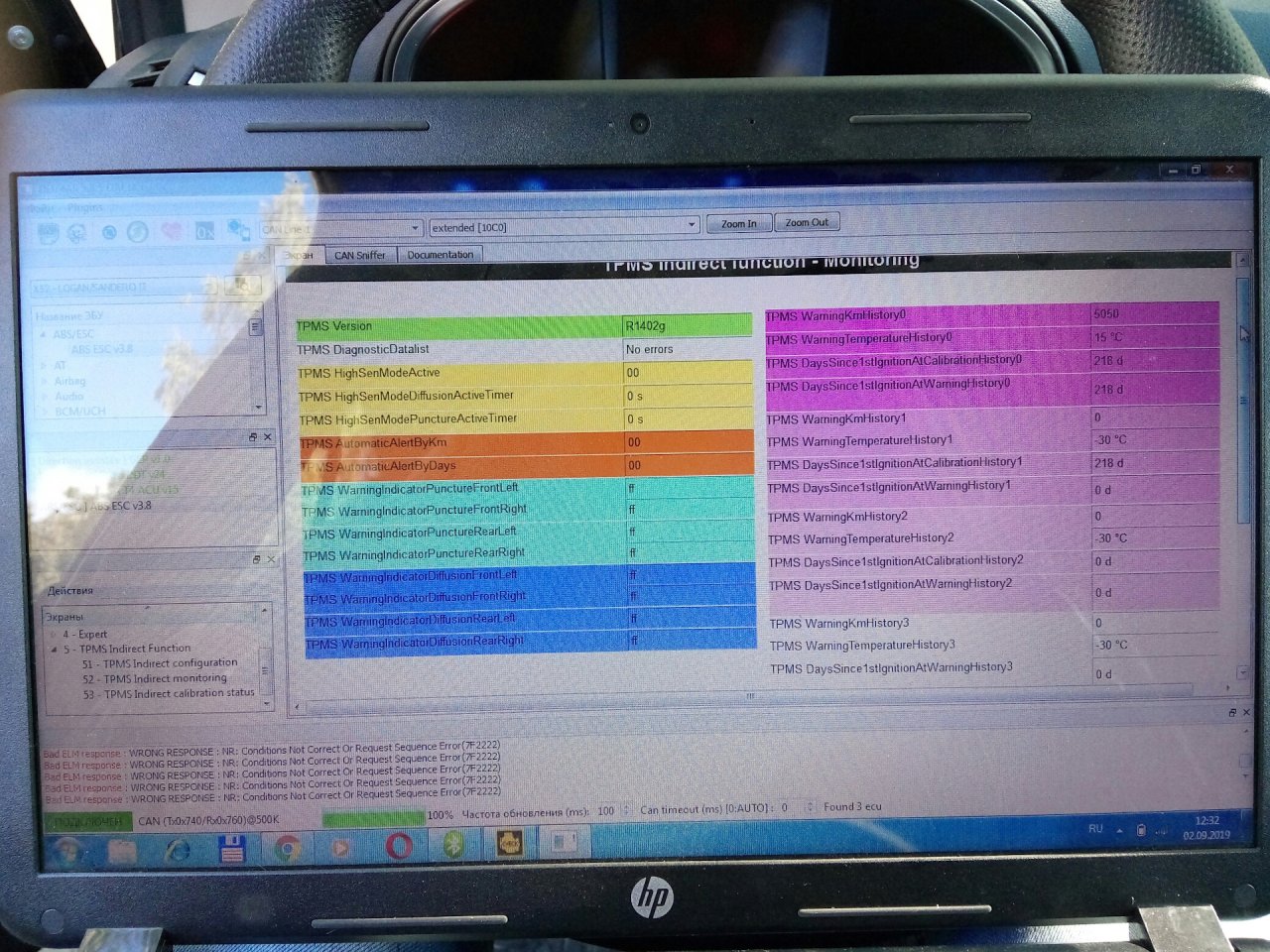

    5. Лада Х-РЕЙ 2019 г.в. получилось активировать контроль давления в шинах

      Последнюю версию ddt4all брал отсюда: My Webpage
      Так как пункты меню немного различаются с описанием в статье маленькая инструкция от меня:


      Ну и просто для поднятия настроения))):
      Нравится +1 Не нравится
    6. Подскажите теперь, как деактивировать. Ложные срабатывания надоели.
      Нравится 0 Не нравится
      1. функцию "TPMS Function Inhibiton State" отключите
    7. Кто пробовал, с давлением в шинах меньше эталлоного будет сохранять? И работать соответственно...
      Нравится 0 Не нравится
      1. Ему пофиг на давление, он высчитывает спущенное колесо от разницы диаметра колёс, точнее,от разницы вращения колёс. Например, Сдутое колесо становится меньше диаметром, получается за тот же километр пути оно сделает не 500 оборотов, а 550(образно), а другие три колеса +- одинаковое количество оборотов. Включайте, калибруйте с правильным давлением во всех колёсах. При разнице вращений индикатор даст намёк для проверки давления.
        Нравится 0 Не нравится
      2. Что ты называешь правильным давлением? Эталонное 2,2 (перед), 2,0 (зад)....понятно что АБС считает обороты.....Вопрос в том, можно ли 2.0 (перед) и 2,0 (зад) сделать? Вдруг там программно "рассчитан" диаметр колеса при 2,2.....вот я о чём.
        Нравится -1 Не нравится
      3. не важно какой диаметр у колес, главное чтобы все колеса были одинаковыми по диаметру
    8. Скажу что названия некоторых пунктов немного отличаются от тех что меня т.к. машина 2019г.








      https://www.drive2.ru/l/539781595230373984/
    9. по Весте до сих пор тухло, никто так и не смог сделать?
      Нравится 0 Не нравится
      1. никто не может активировать индикацию в панели приборов
      2. Попробуйте снять клемму с аккумулятора на пару минут...
        у нас случайно так получилось на xray )))
        Нравится 0 Не нравится
      3. не индикацию - сам индикатор включается без проблем!
        а источник получения данных!! - в ПП он жестко задан - от внешнего блока , а надо чтобы от АБС был...
        это и не удается изменить...

        При включении индикатора даже пункт меню сброса выскакивает и даже работает - дает команду АБС на сброс... но вот ответа он ждет НЕ от АБС....
        Нравится -1 Не нравится
      4. С форума колеоса рекомендуют установить таймаут 1000 вместо 100 (внизу экрана), говорят после этого происходила у них активация
        Нравится -1 Не нравится
    10. Еще одна успешная активация TPMS:

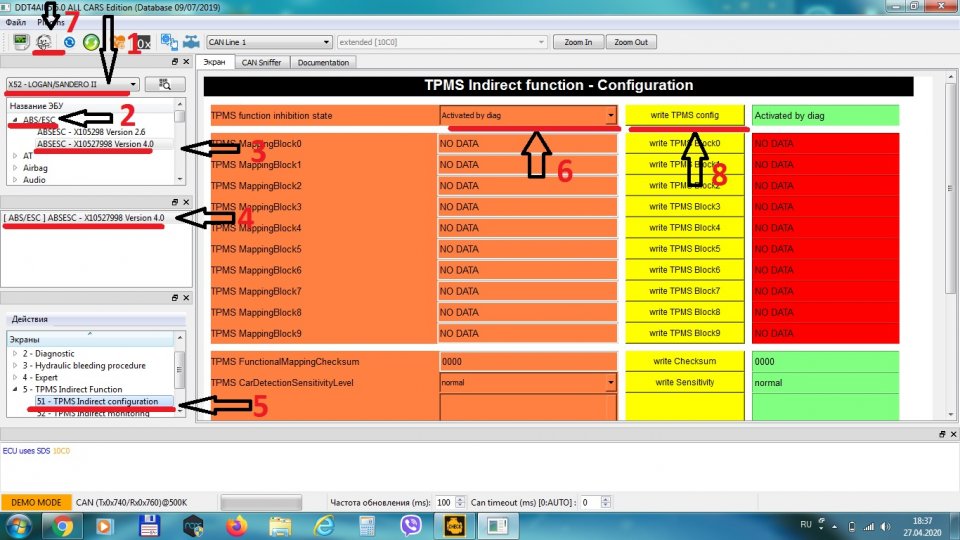

      Активировал штатный TPMS опишу данную процедуру так как делал ее я потому что описание которое дано на Лада онлайн немного отличается.
      Порядок активации функции:
      Запускаем ddt4all. Выбираем порт. Выбираем адаптер. Ставим галочку и нажимаем Подключиться.

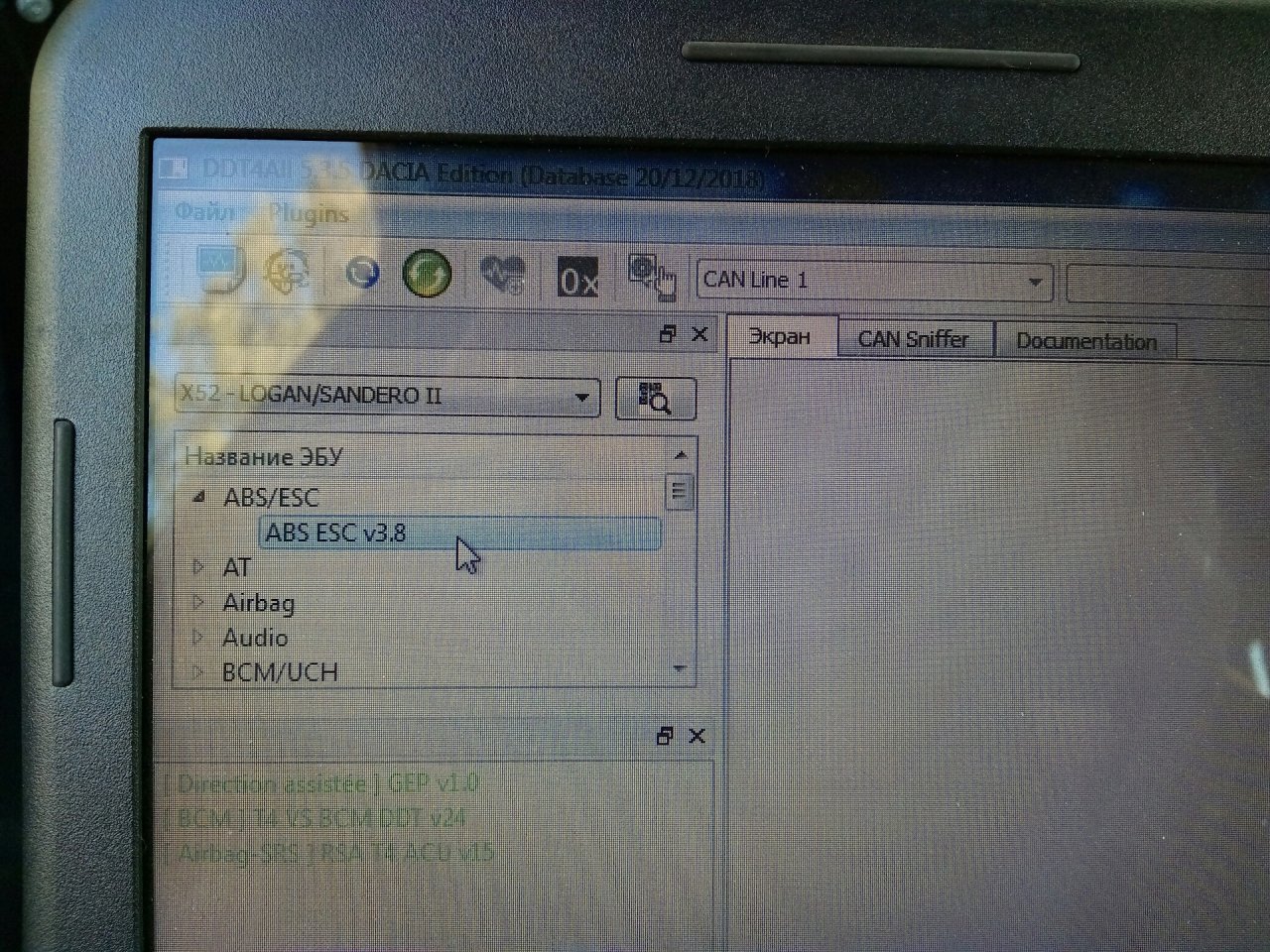

      1. Из списка автомобилей выбираем LOGAN\SANDERO II
      2. Нажимаем на лупу для чтения блоков автомобиля
      3. В верхнем окне находим и выбираем блок «ABSESC — X105298 Version 2.6»
      4. Далее в среднем окне выбираем [ABS\ESC] ABS\ESC — X105298 Version 2.6
      5. Открываем в нижнем окне «TPMS Indirect Function — TPMS Indirect configuration».
      6. Выставляем снизу таймаут CAN — 1000 ms.
      7. Включаем режим Эксперт (в меню сверху вторая иконка слева).
      8. В правом большом окне в поле «TPMS Function Inhibiton State» значение на «Activated by diag».
      9.Нажимаем кнопку «write TPMS config»
      10. в данном окне должна изменится надпись на «Activated by diag».

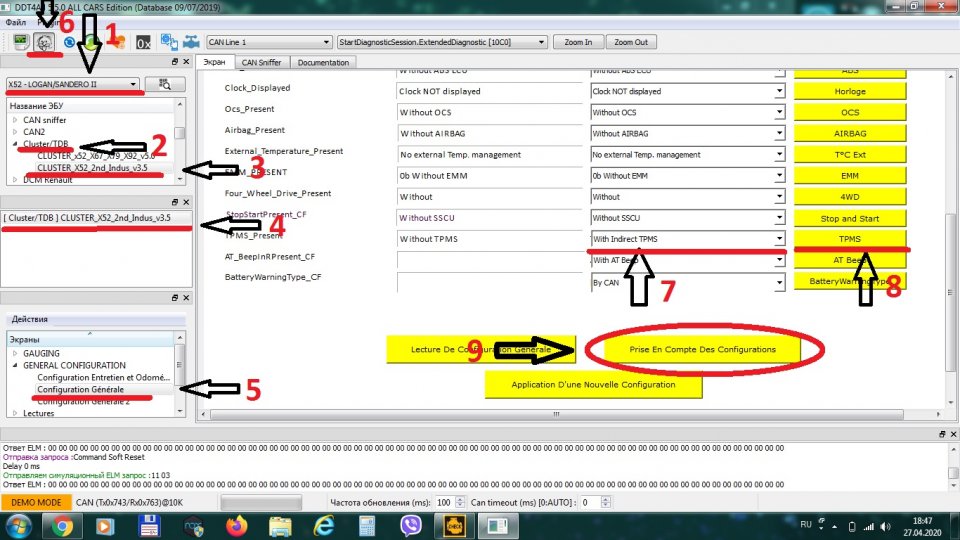

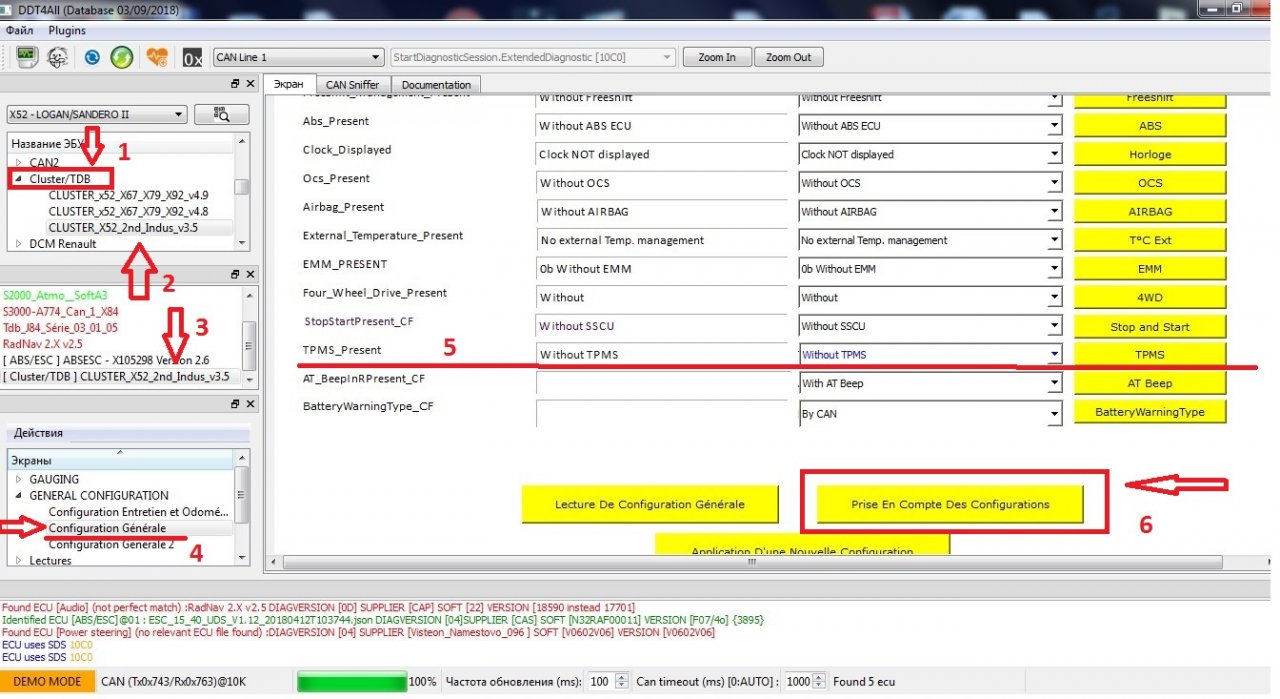

      Активация индикатора TPMS в приборной панели

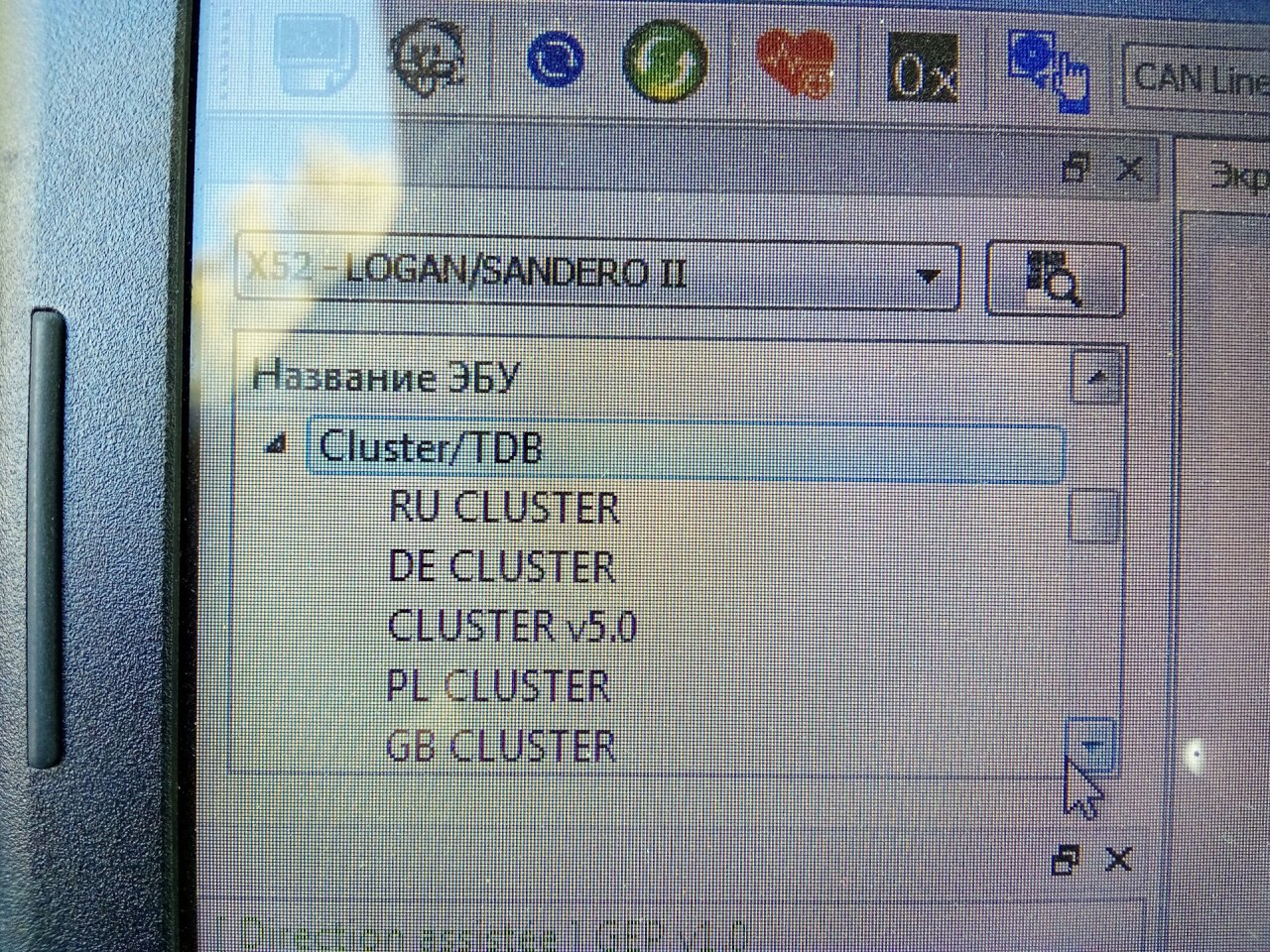

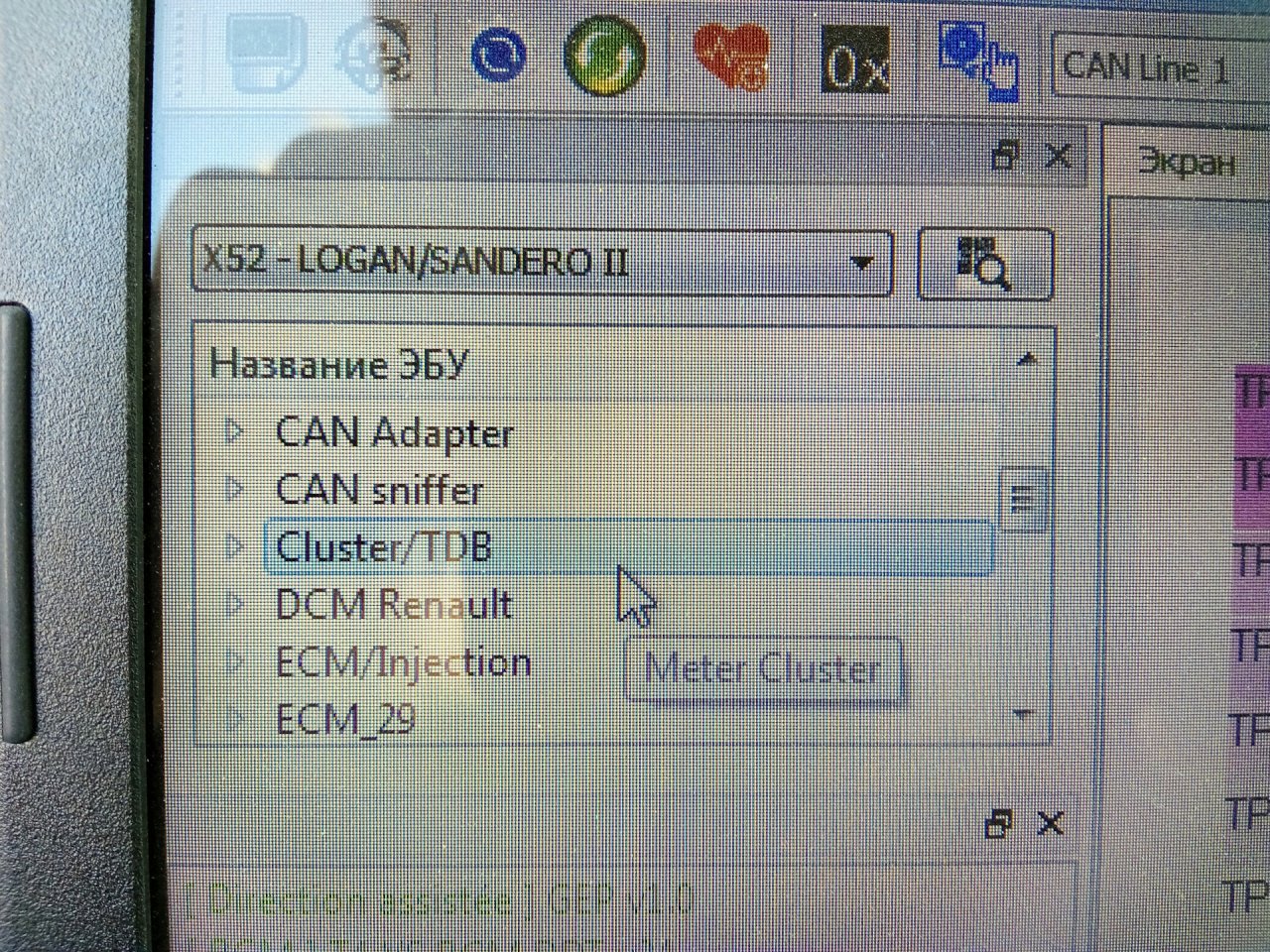

      1. Из списка ЭБУ выбираем Cluster/TDB
      2. В верхнем левом окне выбрать CLUSTER_Х52_2nd_Indus_v3.5
      3. В среднем левом окне выбрать «[Cluster/TDB] CLUSTER_Х52_2nd_Indus_v3.5
      4. В нижнем левом окне выбрать «GENERAL CONFIGURATION — Configaration Generale».

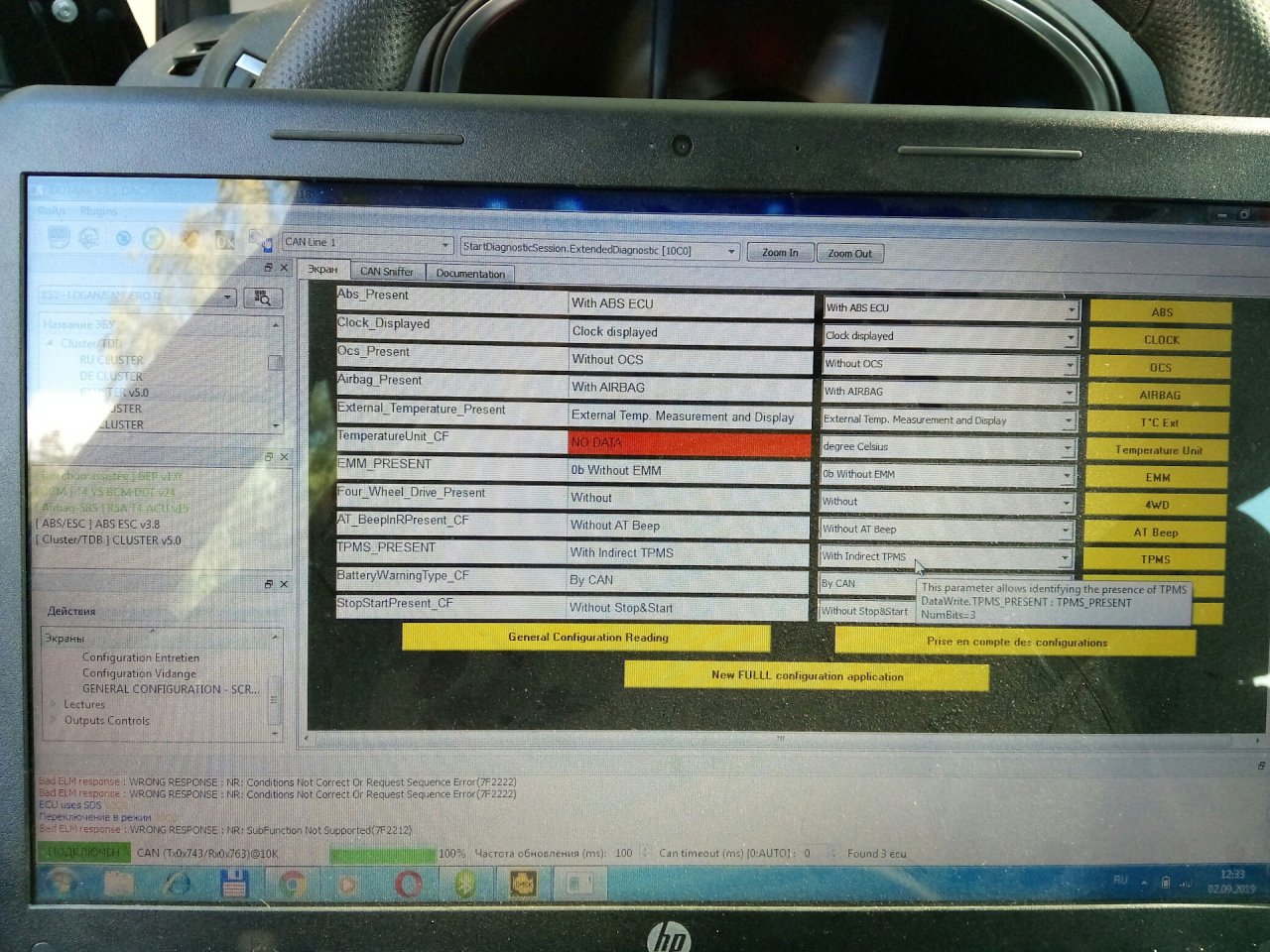

      5. В правом большом окне меняем у «TPMS_present» значение на «With Indirect TPMS» и сохраняем его.
      6. Сохраняем значение кнопкой «Prise en compte des configurations».
      Если сохранить значение не получается, пробуйте выставить таймаут CAN — 0 ms.


      https://www.drive2.ru/l/530782917190747787/
    11. Функция работает, владельцы убедились в этом после замены зимних шин на летние. Сигнализатор загорелся через 6 км после начала движения.
    13. Лада.Онлайн 11 марта 2019 08:35
      Удалось активировать TPMS на LADA XRAY с приборкой 16 года, автомобиль выпуск апреля 2017. Использовался DDT4all от 3.03.2019г,

      https://www.drive2.ru/l/525868649970401924/
    14. Лада.Онлайн 13 февраля 2019 08:59
      Lada XRAY 2017 года активировали. Сохранить значение удалось после нажатия на кнопку TPMS

      https://www.drive2.ru/l/523807065668325967/
    15. Гость Артём
      Гость Артём
      4 февраля 2019 12:49
      Пытался скачать программу Ddt4all, там вирус
      Нравится 0 Не нравится
    16. Лада.Онлайн 23 января 2019 10:08
      Lada XRAY 2018, активировать TPMS удалось:
      включаем зажигание, но не заводим двигатель, выбираем на БК пункт "Set tp", удерживаем кнопку пока надпись не заморгает, затем моргать перестанет и после этого отпускаем кнопку. Теперь нужно проехать несколько км что бы компьютер сохранил данные. Сколько км не знаю но думаю 5-10 км достаточно. В инструкции написано что надпись "Set tp" исчезнет с дисплея это не правда.
      Все сегодня специально приспустил одно колесо с 2.0 до 1.7 проехал наверное километров 5 загорелась лампочка индикации на панели приборов. Теперь заехал на заправку, подкачал колесо, выбрал пункт "Set tp" удерживал кнопку когда заморгала надпись "Set tp" индикация значка шин на панели приборов погасла.


      https://www.drive2.ru/l/522127011901080660/
    17. Sandyr 10 января 2019 17:45

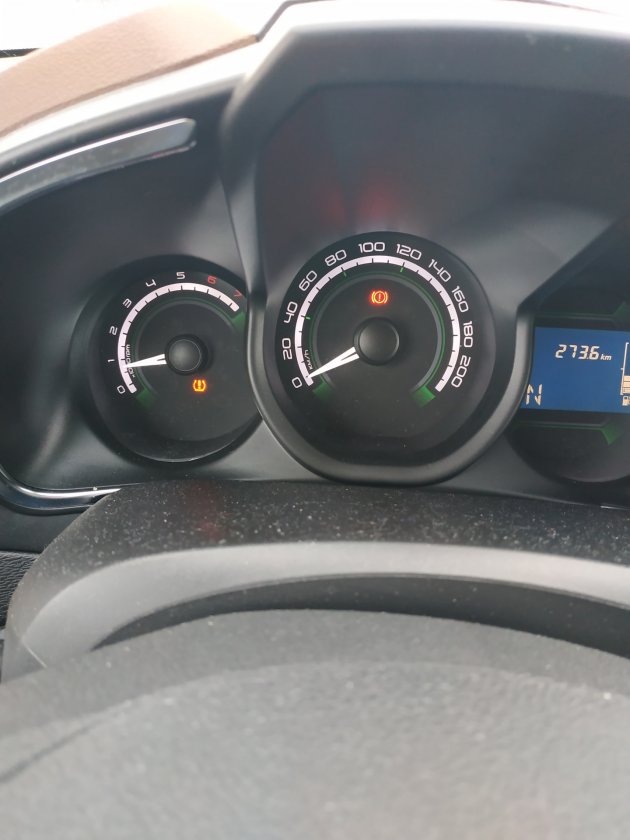

      xray март 2017,активация прошла успешно:значок на приборной панели появился, БК показывает set tp. Сколько нужно проехать для записи давления шин, чтобы set tp погасла?
      Нравится +1 Не нравится
      1. Лада.Онлайн 10 января 2019 18:03
        несколько минут
      2. Sandyr 10 января 2019 18:20
        3 дня езжу безрезультатно (((
        Нравится +1 Не нравится
      3. Александр Трефилов 14 января 2019 07:00
        решил свою "проблему", когда set tp начинает гореть кнопку БК нужно держать до конца моргания set tp (я отпускал как только моргание появлялось)
        Нравится +1 Не нравится
    18. a25k03 14 декабря 2018 08:11
      Вроде как сделал все по инструкции...
      Нет функции "Set tp". ни при зажигании, ни при заведенном двигателе...
      Xray 2016 ноябрь
      Нравится 0 Не нравится
      1. a25k03 30 марта 2019 21:40
        Ребят решил свою проблему случайным образом...

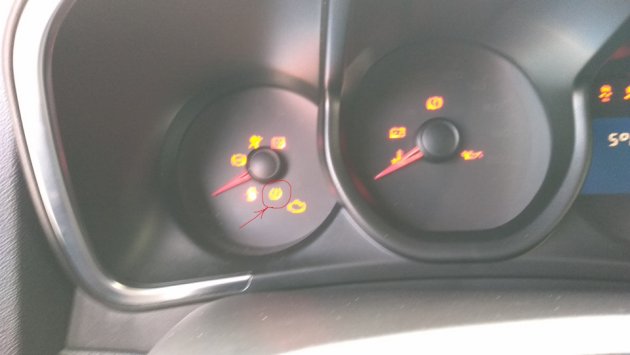

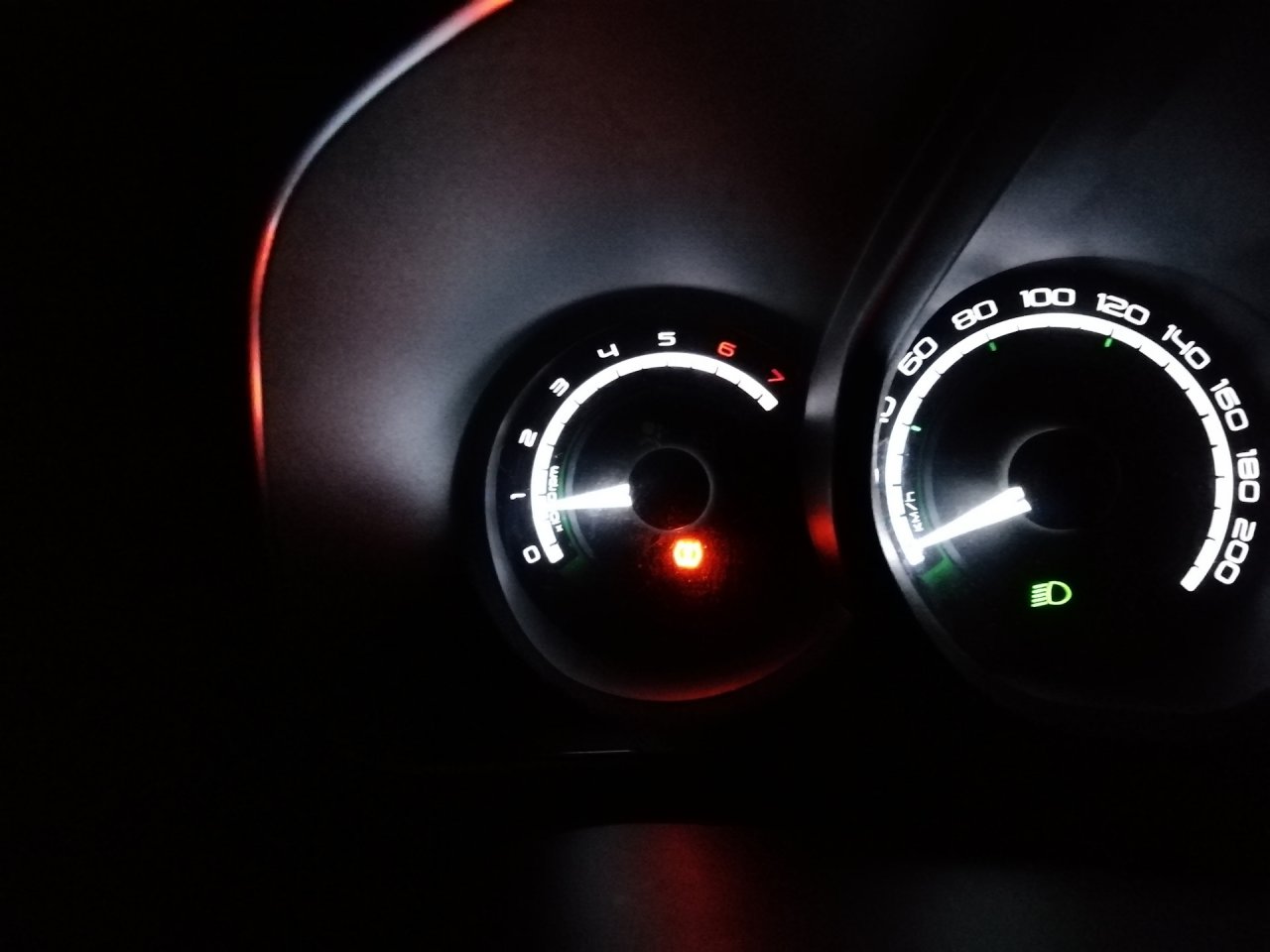

        Снимали клемму АКБ и после того как подключили клемму загорелась лампочка "спущено колесо" и появилась функция "Set tp"
        Нравится +1 Не нравится
    19. Лада.Онлайн 14 декабря 2018 07:38
      Отзыв владельца Lada XRAY 1,8 LUXE МКПП, выпуск январь 2017:
      Сегодня утром пока машина грелась решил спустить колесо и проверить активацию TMPS. На глаз посмотрел, что спущено и поехал. В итоге через км 3 по пробкам и городском движении загорелась сигнальная лампа. Значит работает! Теперь надо восстановить до нормы и снова активировать обучение.


      https://www.drive2.ru/l/519007147657265247/
    20. Лада.Онлайн 1 декабря 2018 13:16
      Lada XRAY Январь 2017. Удалось активировать TPMS. С таймаутом в 0 мс не прошилось. А на 1000 мс пошло, пришлось подождать.
      https://www.drive2.ru/l/517865854587633932
