- Запись VIN в ММС. По VIN номеру определяется тип кузова (меняется картинка машины на экране) и схема работы кнопок руля.
- Автоматическое конфигурирование ММС (порядок выполнения процедуры автоматического конфигурирования см. п.4 ТИ 3100.25100.12057, при этом в окне выбора ЭБУ выбрать "Мульти-Медийная система".

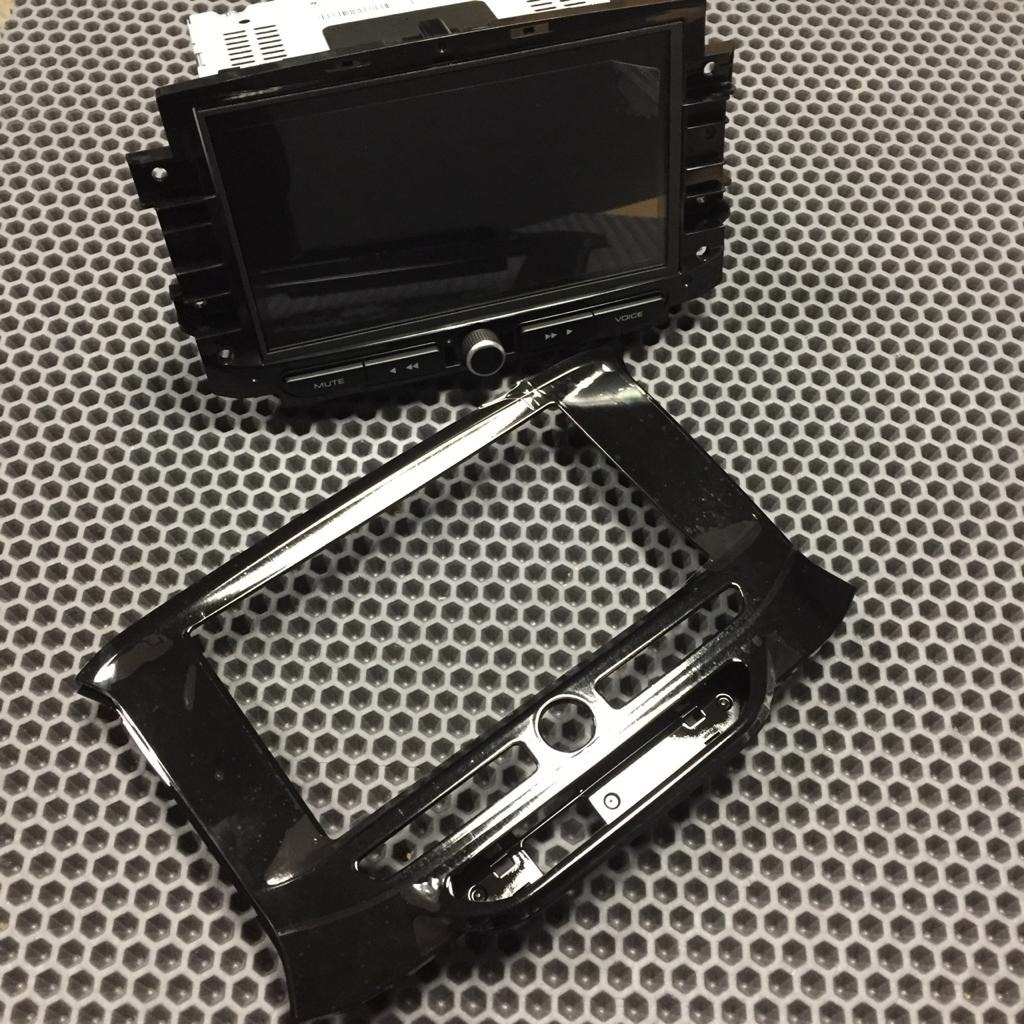

- 8450033415 Оборудование мультимедийное навигационное 8"
- 8450033682 Жгут проводов подключения микрофона в сборе
- 283129988R Микрофон белый
- 283408768R Держатель микрофона

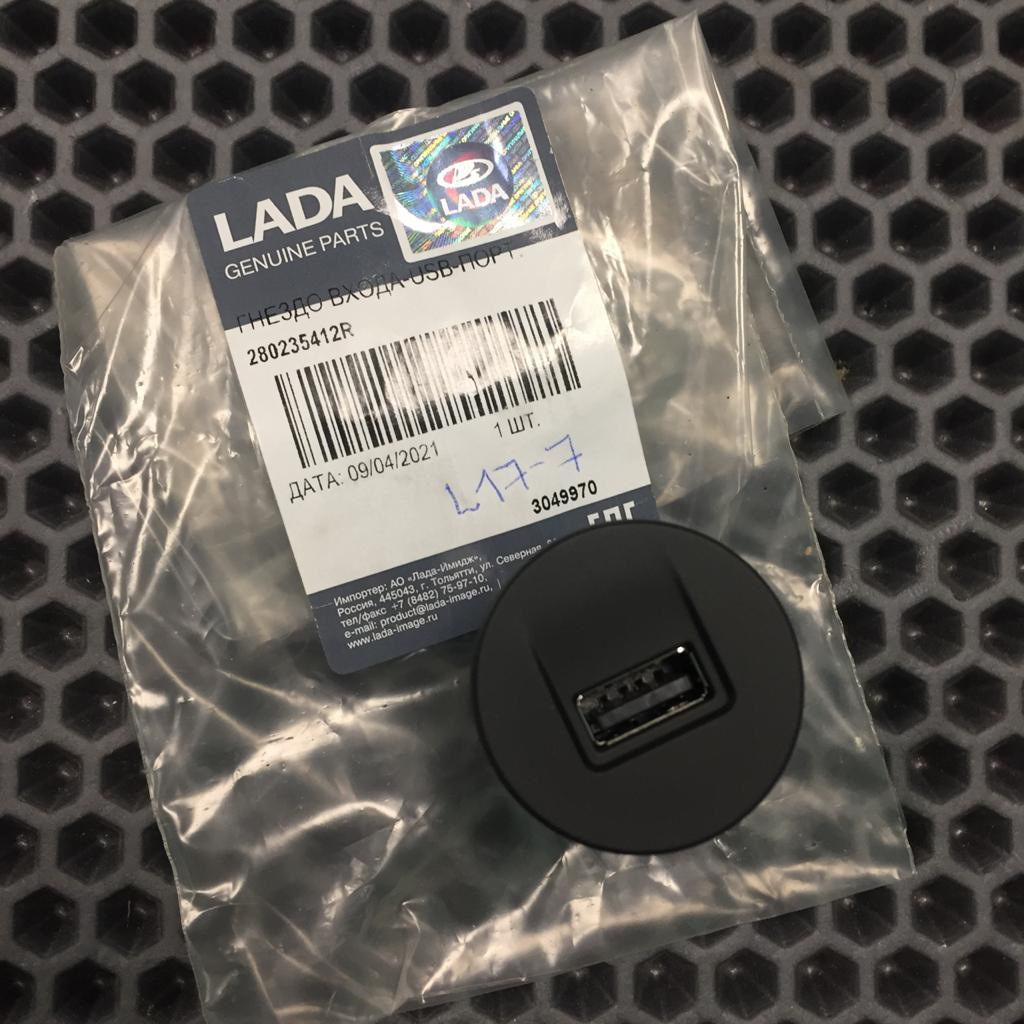

- 280235412R Разъем USB
- 8450033566 или 8450033567 Накладка консоли приборов центральная
- B18 LCAN-M H END — этого пина нет с завода
- B19 LCAN-M H — идет в разъем OBD отдельным пином
- B38 LCAN-M L END — этого пина нет с завода
- B39 LCAN-M L — идет в разъем OBD отдельным пином
- B11 Питание антенны, +12В — этот пин присутствует на авто с антенной "плавник".
- A17 Клемма "15" Замка зажигания — этого пина нет с завода, подключал без него, в дальнейшем буду определять его необходимость и зачем он вообще.
- CAN видит — включается режим камеры при включении ЗХ, видит открывание дверей, запуск двигателя, управление ЦЗ со штатного (!) ключа, не с брелка сигнализации. Но! Возникает проблемас с автозапуском — в моем случае, т.к. у меня вариатор, нет этапа подготовки к АЗ. Приехал, машину заглушил, дверь открыл — система в этот момент отключилась, все круто, закрыл машину и пошел довольный. Но при автозапуске система сама по себе просыпается, видимо получает сигнал из шины CAN о включении двигателя и затем, соответственно, если мы авто заглушили тоже дистанционно, (не приходили, дверь не открывали), продолжает работать… Говорят вроде бы, что она сама потом отключается минут через 10 — 15, но это тоже не дело конечно же. Сигнализация у меня StarLine, и она, по всей видимости, шлет в шину сигнал "имитации открытия двери водителя" после дистанционного глушения двигателя (загорается на секунду значок открытой двери на панели приборов, этот момент есть в видео), но, видимо, EnjoY этот сигнал не понимает, надо обновлять библиотеку CAN самой сигнализации, там вроде как с этим траблом уже разобрались и выпустили патч. А вот управление ЦЗ со штатного ключа, как я и говорил раньше, EnjoY понимает, и если после дистанционного глушения двигателя клацнуть кнопку "закрыть" на штатном ключе — EnjoY отключается и засыпает. (Видимо сигналка управляет ЦЗ эмулируя работу кнопки откр/закр замки на панели — на эту кнопку EnjoY тоже внимание не обращает, только на штатный ключ.)
- Кнопки на руле — все работает, и громкость и приглушение, только теперь нужно, так скажем, привыкнуть к их новому "расположению", ведь на авто с EnjoY с завода правый блок кнопок идет немного другой (надо почитать инструкцию, как то хитро там управление устроено, с длинным и кортким нажатием кнопок и так далее).
- Про "синий / красный разъем". Рыться в поисках блока ГЛОНАСС не охота, покупать дополнительный шнур и переделывать схему, чтобы сигнал с антенны сначала шел в EnjoY, а затем в блок — не охота. Проще купить отдельно антенну GPS от Renault-Nissan, ставится кстати такая приблуда на XRAY. Но это позже.
- Про антенну — белый разъем — все четко, подключается без проблем, радио ловит.
- 6098-7261 20PIN мама (ссылка)
- Summitomo 6098-7261 Клеммы малые
- 8240-0523 (под провод 0.75 мм^2) или 8240-0552 (под провод 0.5 мм^2) Клеммы большие
- 8240-0371 (под провод 2-2.5 мм^2) или 8240-0370 (под провод 1.25 мм^2) или 8240-0369 (под провод 0.75-1 мм^2) или 8240-0368 (под провод 0.3-0.5 мм^2) или 8240-0367 (под провод 0.22 мм^2)
- Te Connectivity 1674312-1 с пинами 1674311-1
- Ответная часть Mini Iso разъёма с клеммами Лира 1.6 (ссылка)
- fakra rf Te Connectivity 1-2272519-3
- Te Connectivity 1-2272519-1
- Обзор и отзывы о мультимедийной системе LADA EnjoY Pro с Яндекс.Авто
- Артикулы деталей Lada Vesta с ММС EnjoY Pro
Как подключить ММС LADA EnjoY Pro на автомобили без нее
03 июня 2021 Лада.Онлайн 52 818 24

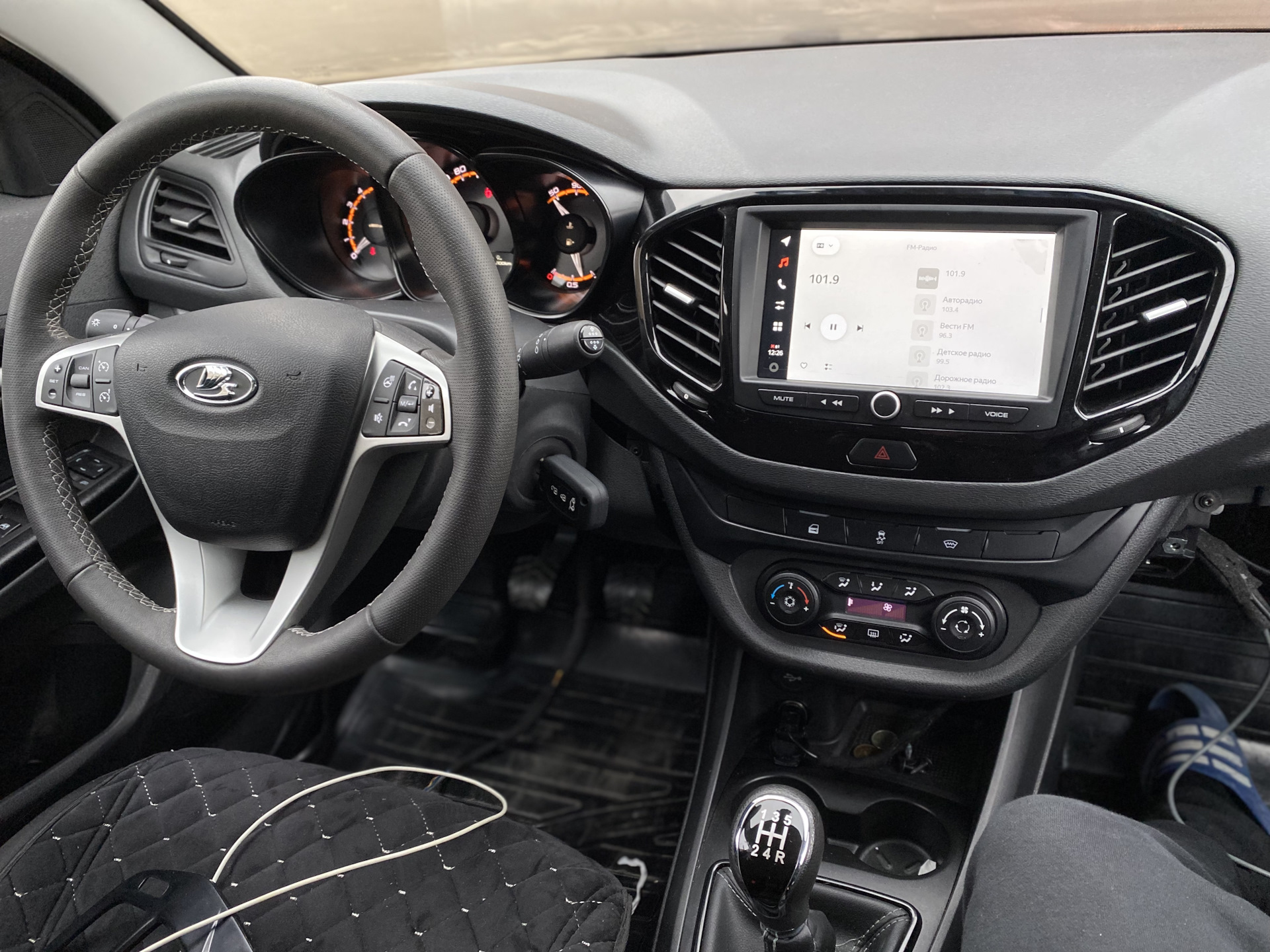

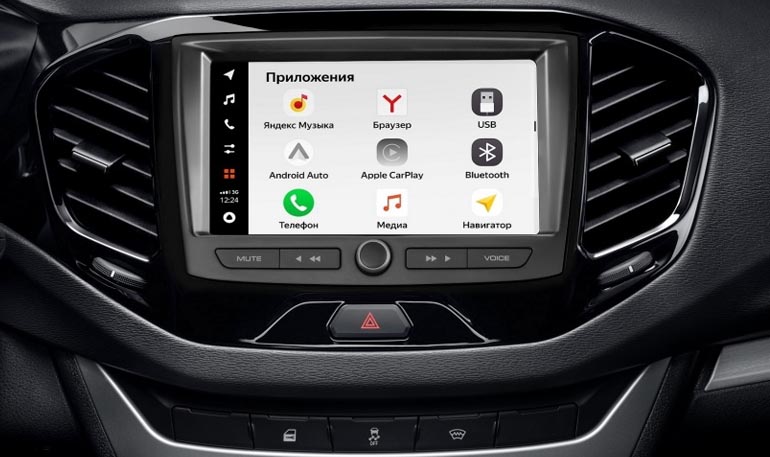

С 2021 года на семейство Lada Vesta, XRAY, Granta завод начал устанавливать новую интеллектуальную мультимедийную систему (ММС) LADA EnjoY Pro, которая обеспечивает полноценный функционал современного смартфона, интегрированного в автомобиль, с поддержкой Apple CarPlay, Android Auto и полным набором встроенных сервисов от Яндекс.Авто. Разбираемся, можно ли подключить новую ММС в автомобиль, выпущенный ранее.
См. Разъемы, схема и распиновка мультимедийной системы LADA EnjoY Pro.
При замене ММС желательно (без этого работать ММС будет, но кнопка переключения музыки будет работать не верно, см. отзыв ниже) с помощью диагностического прибора Grade-X в режиме "Функции" выполнить следующие процедуры:
Меню диагностического прибора Grade-X в режиме "Функции"
для Lada Vesta

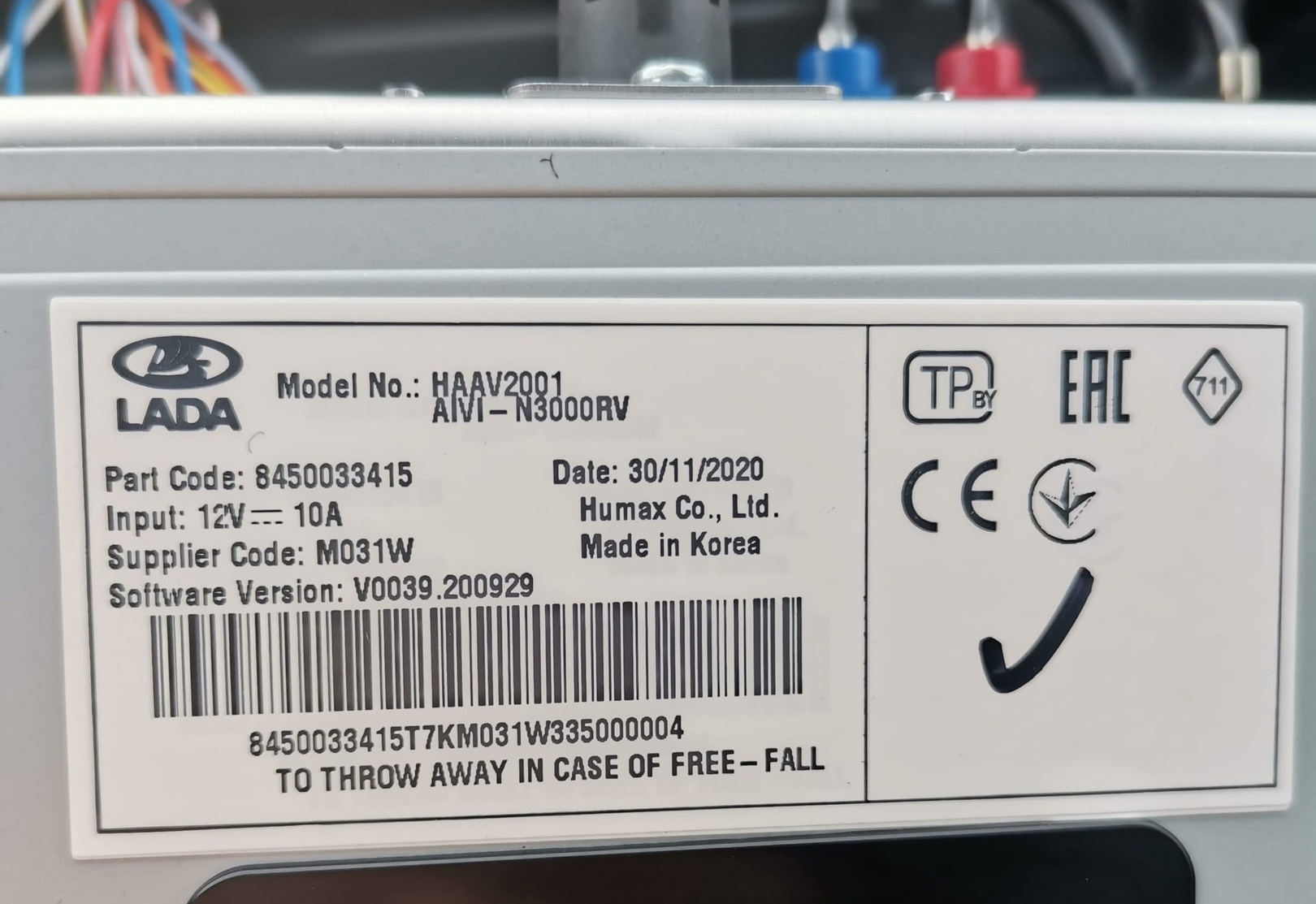

Новая ММС LADA EnjoY Pro имеет артикул 8450033415 и производится в Корее.
Разъемы для подключения LADA EnjoY Pro отличаются от тех, что использовались на Весте ранее.

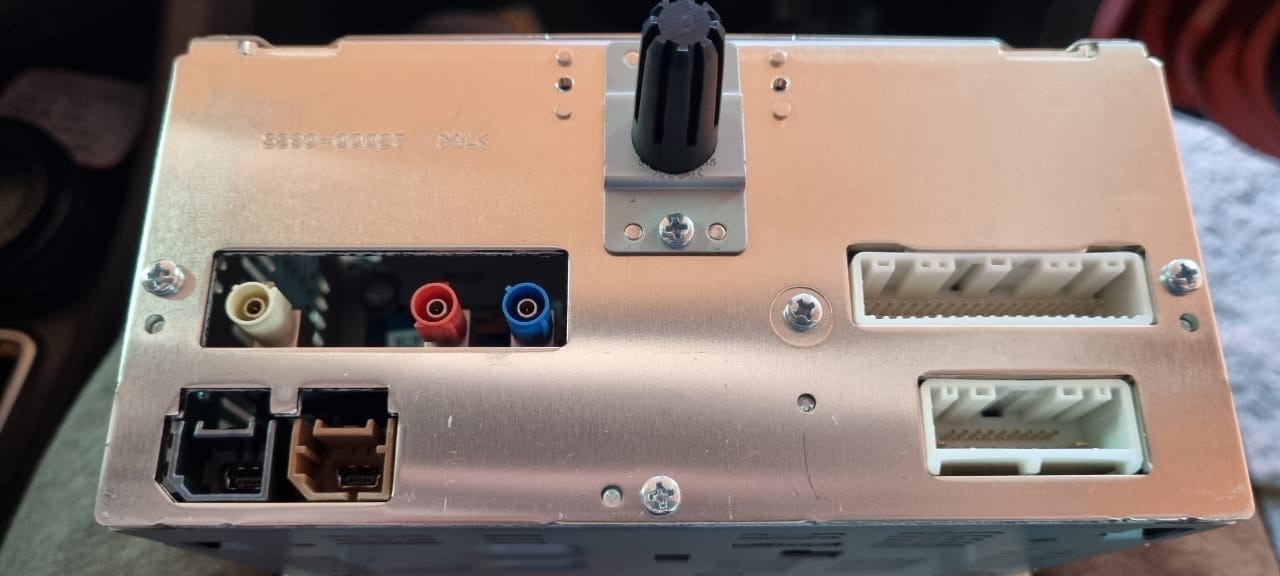

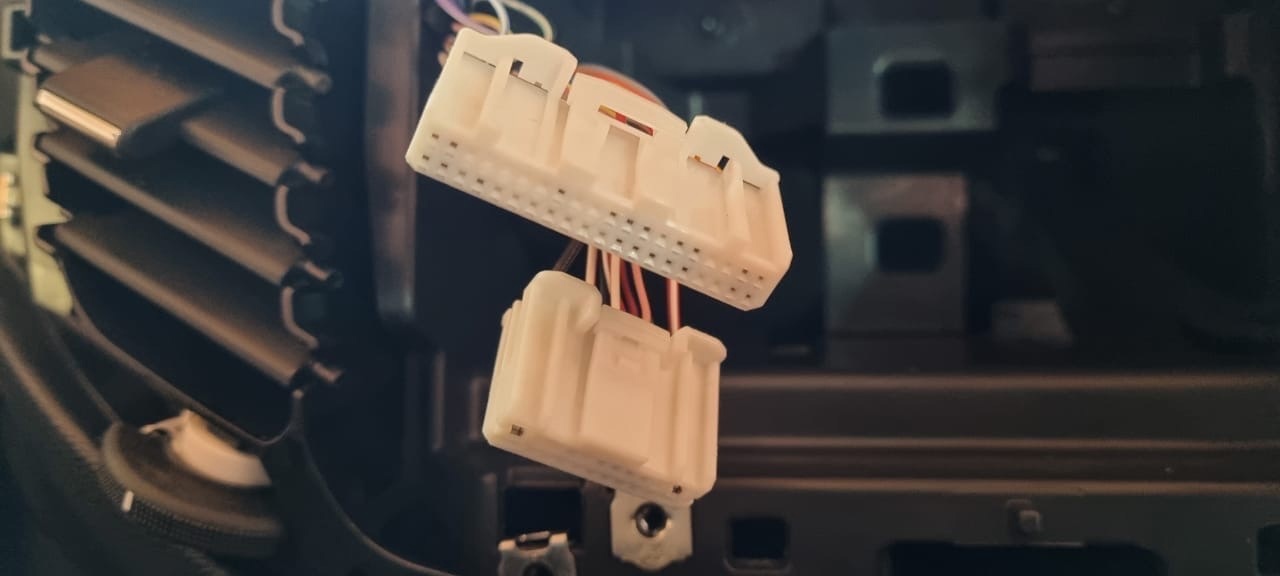

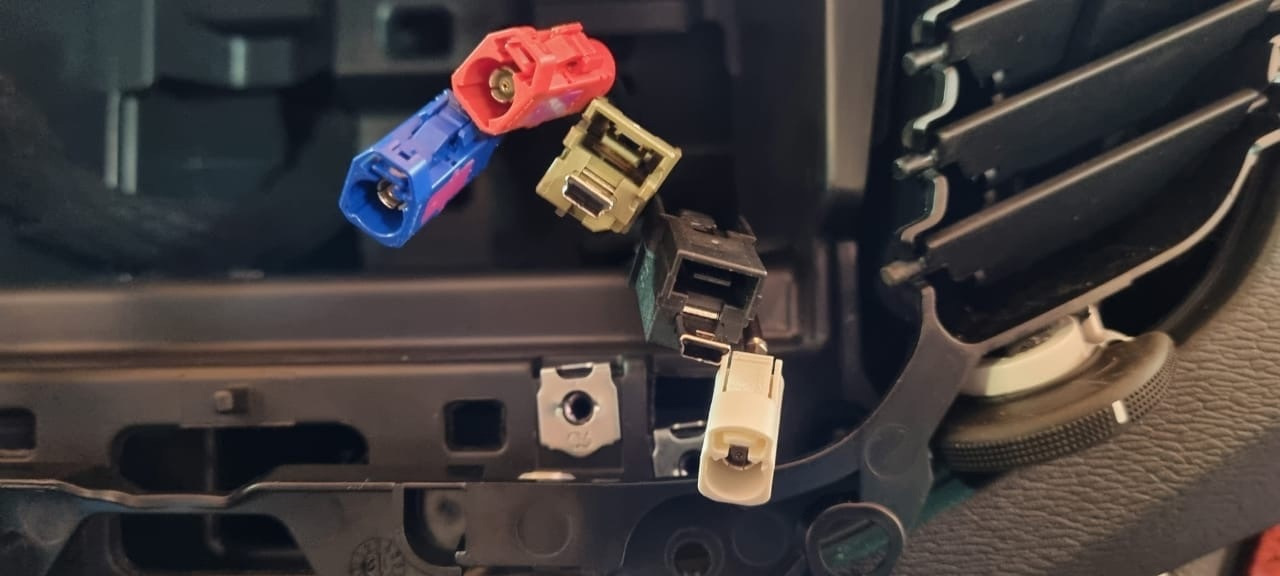

Разъемы ММС LADA EnjoY Pro:
Фото umnik-pro
Для подключения потребуется несколько разъемов-переходников. Предположительно один из них может быть ISO-коннектор Intro ANS-07, только нужно в него вставить пин №20.
Стоит отметить, что АВТОВАЗ вместе с ММС LADA EnjoY Pro установил в Весту ряд других комплектующих, которые потребуются вам при самостоятельном дооснащении своего автомобиля. Полный список:

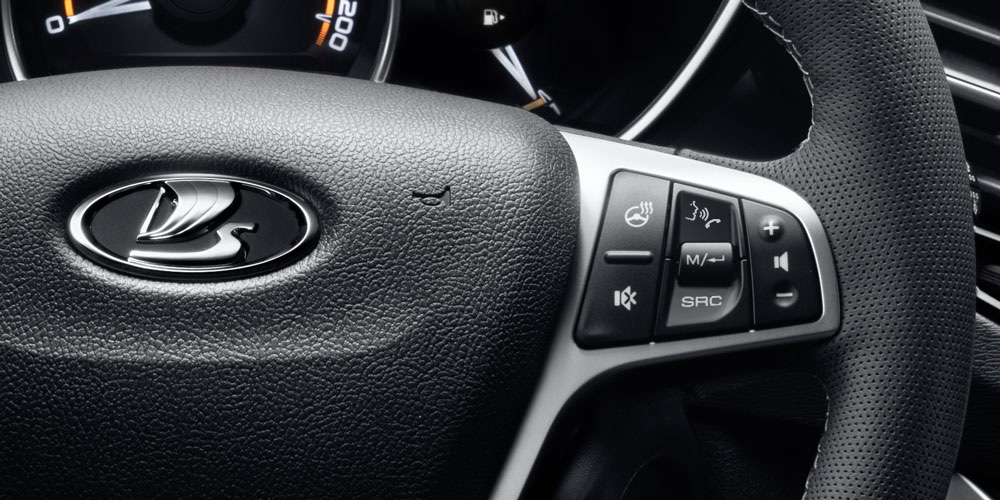

Еще один важный момент. На Lada Vesta с ММС LADA EnjoY Pro используется новый правый блок кнопок на руле. Отличие его от старого в наличии дополнительной кнопки «голосовое управление». Она не является обязательно, т.к. запустить голосовое управление можно и другими удобными для вас способами.
Инструкция по подключению:

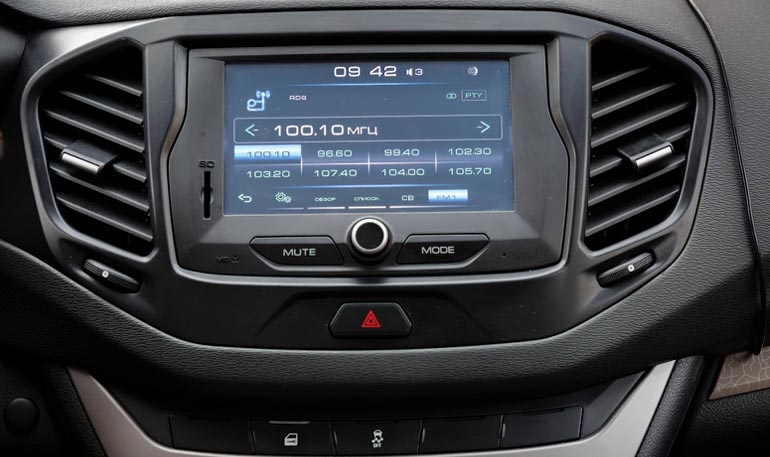

Vlad772 поделился инструкцией, как подключить ММС Enjoy PRO вместо штатной ММС (кнопочной).
пишет автор.
Потребовалось:
1. Разъем 20 Pin (был взят на разборе с Nissan Qashqai 2010 года выпуска).
2. Разъем 40 Pin (был куплен по артикулу Тойота 9098012169)
3. Разъем ISO «мама».

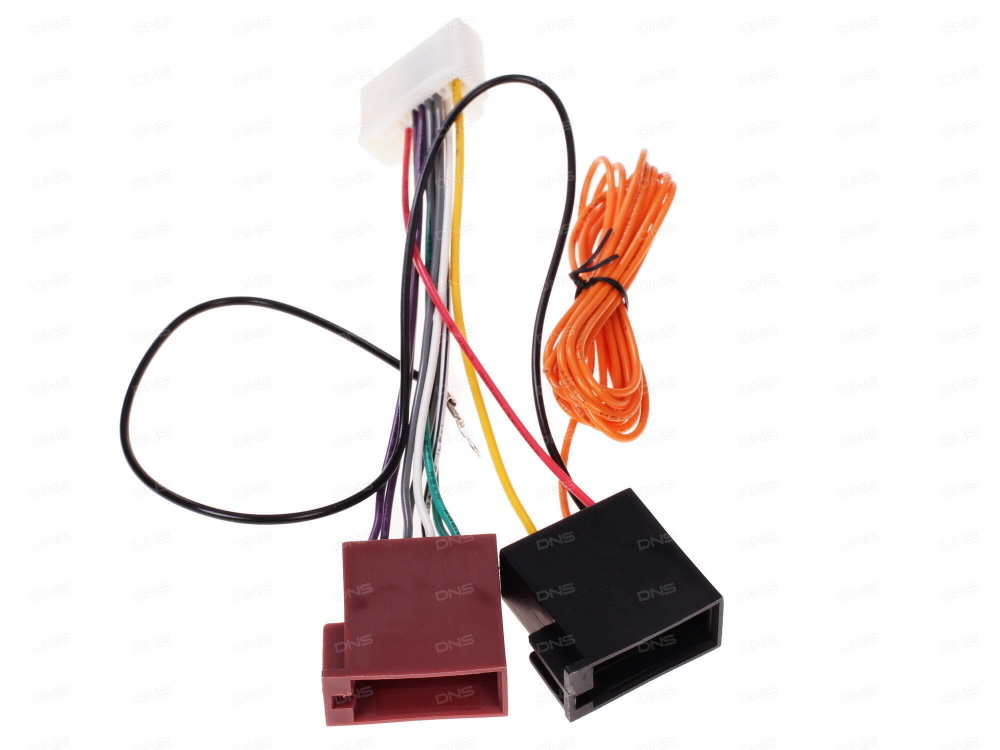

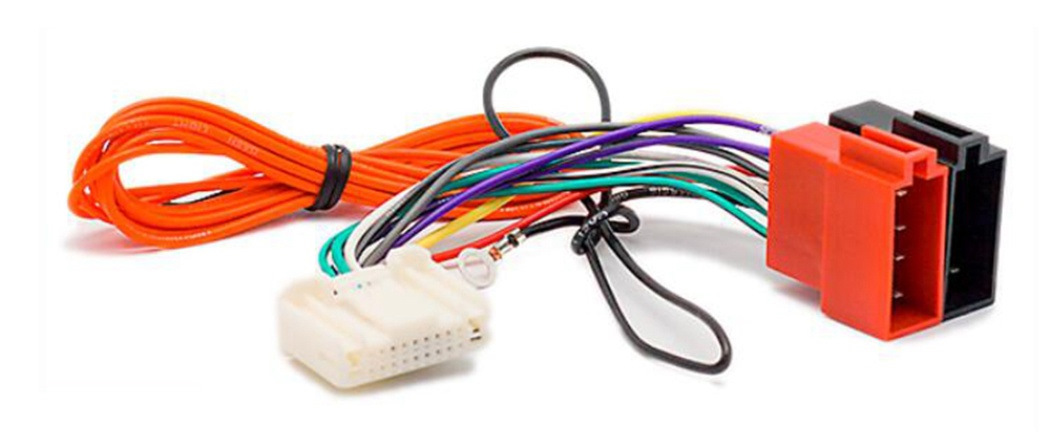

4. CARAV 15-203.
Сборка переходника:
1. Была непонятка с 6-ю "лишними" проводами.
40-ка пиновая фишка:
20-ти пиновая фишка:

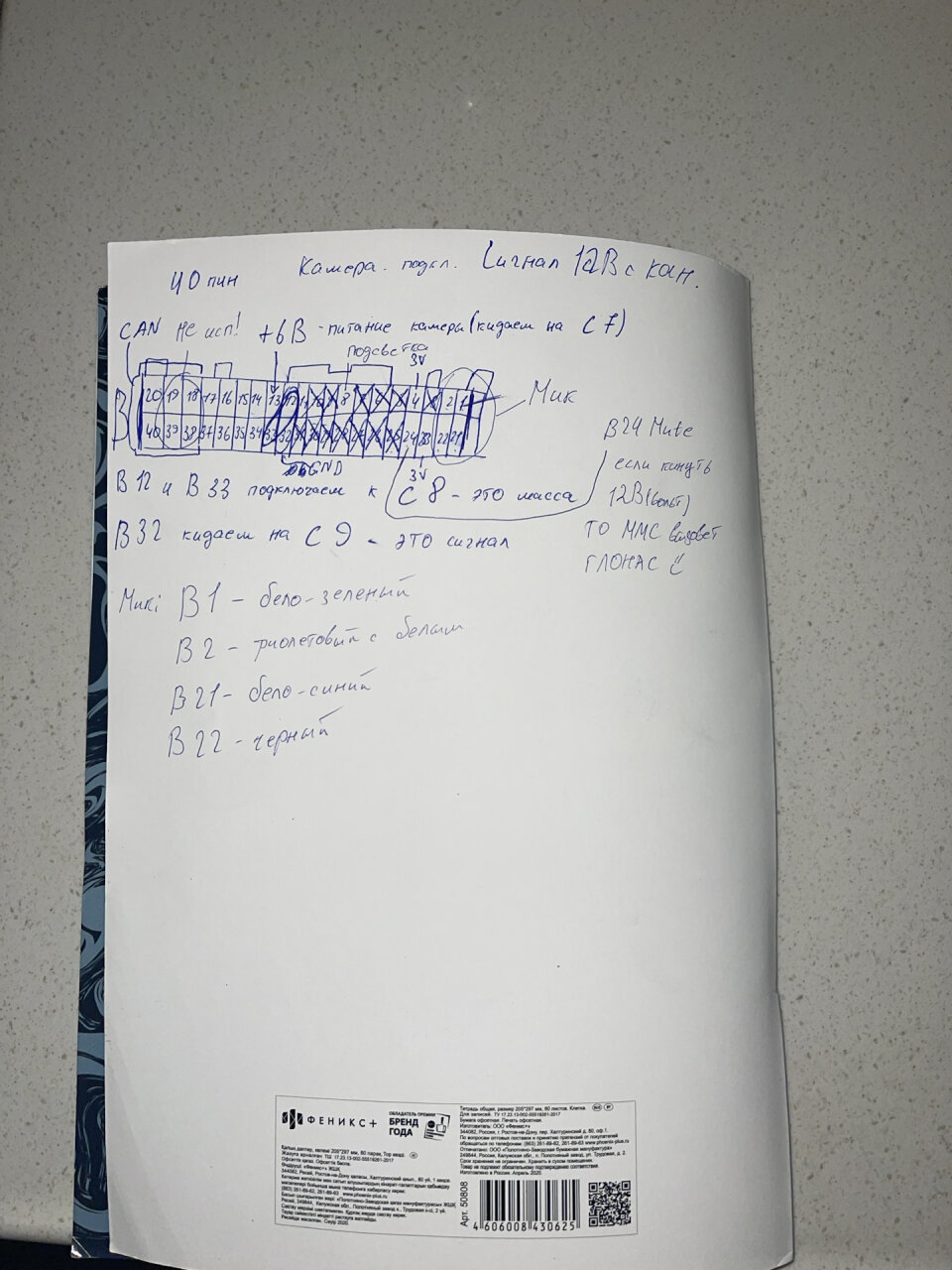

Схема:
пин номер 2 — это провод от ЭРА — ГЛОНАСС, приглушение звука магнитолы при экстренном вызове, соеденить с B 24 MUTE 40 ка пинового разъема
Перепиновал фишки 20 и 40 пин согласно этой схемы (т.е. переставил провода местами и убрал лишние. При перепиновке обратить внимание, что у этих разъемов, оригинальных (!), есть замок, который перед перепиновкой нужно "открыть" — подцепить острым предметом и вытащить на себя. Далее, чтобы вытащить пин с проводом нужно изготовить "съемник" — тонкую, узкую, но крепкую пластинку по размерам отверстия, обозначенного на фото.
Красным кружком обозначается место, куда нужно пихать съемник:
После того, как пластинка заходит в отверстие для съемника (глубоко и с силой ее туда загонять не надо!) нужно потянуть немного за провод извлекаемого пина (сидят они достаточно крепко, приходилось дергать их с достаточным усилием)). Получили в итоге — 2 фишки правильно перепинованные и готовые к сращиванию с ISO — мамой.
Распиновка со стороны ММС вот тут. Обратите внимание! Номера пинов в фишка и их обозначение СО СТОРОНЫ ПРОВОДОВ!
Распиновка динамиков ISO разъема — любая первая попавшаяся картинка из поиска — они все одинаковые.
Распиновку для подключения мультируля можно взять тут (раздел "ПОДКЛЮЧЕНИЕ КНОПОК НА РУЛЕ К МАГНИТОЛЕ" ).
На этом этапе разрезать на 2 части переходник CARAV 15-203, обозначить нужные провода, исходящие из красной фишки "мама", срастить их с проводами 40-ка пинового разъема, отвечающими за мультируль и CAN-шину.
Остальные провода, отвечающие за камеру, микрофон, B19 LCAN-M H, B39 LCAN-M L так — же соединить с "красной мини ISO-мамой". Там уже образца для распиновки нет, просто себе на листочек записать, где какой пин.

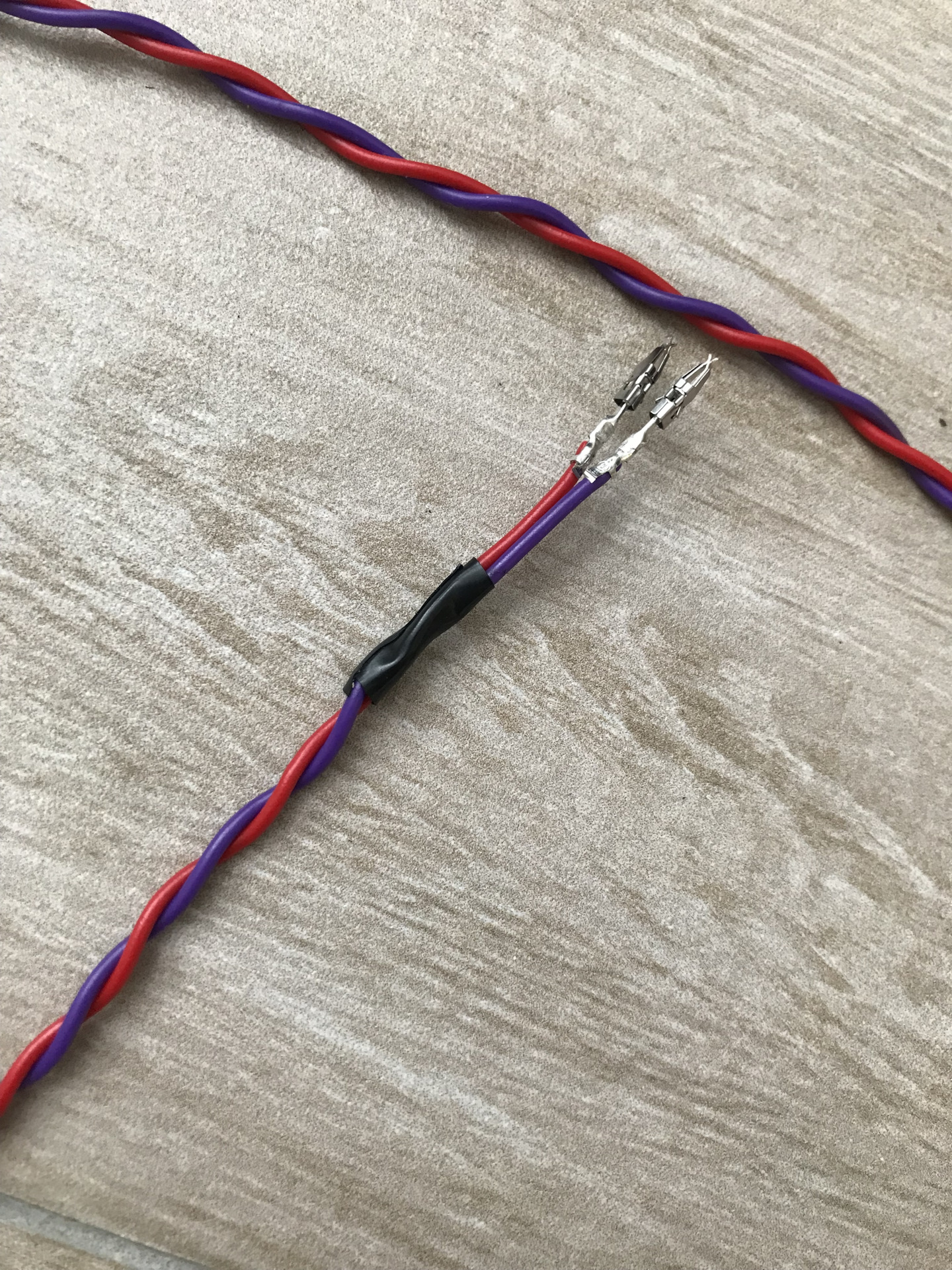

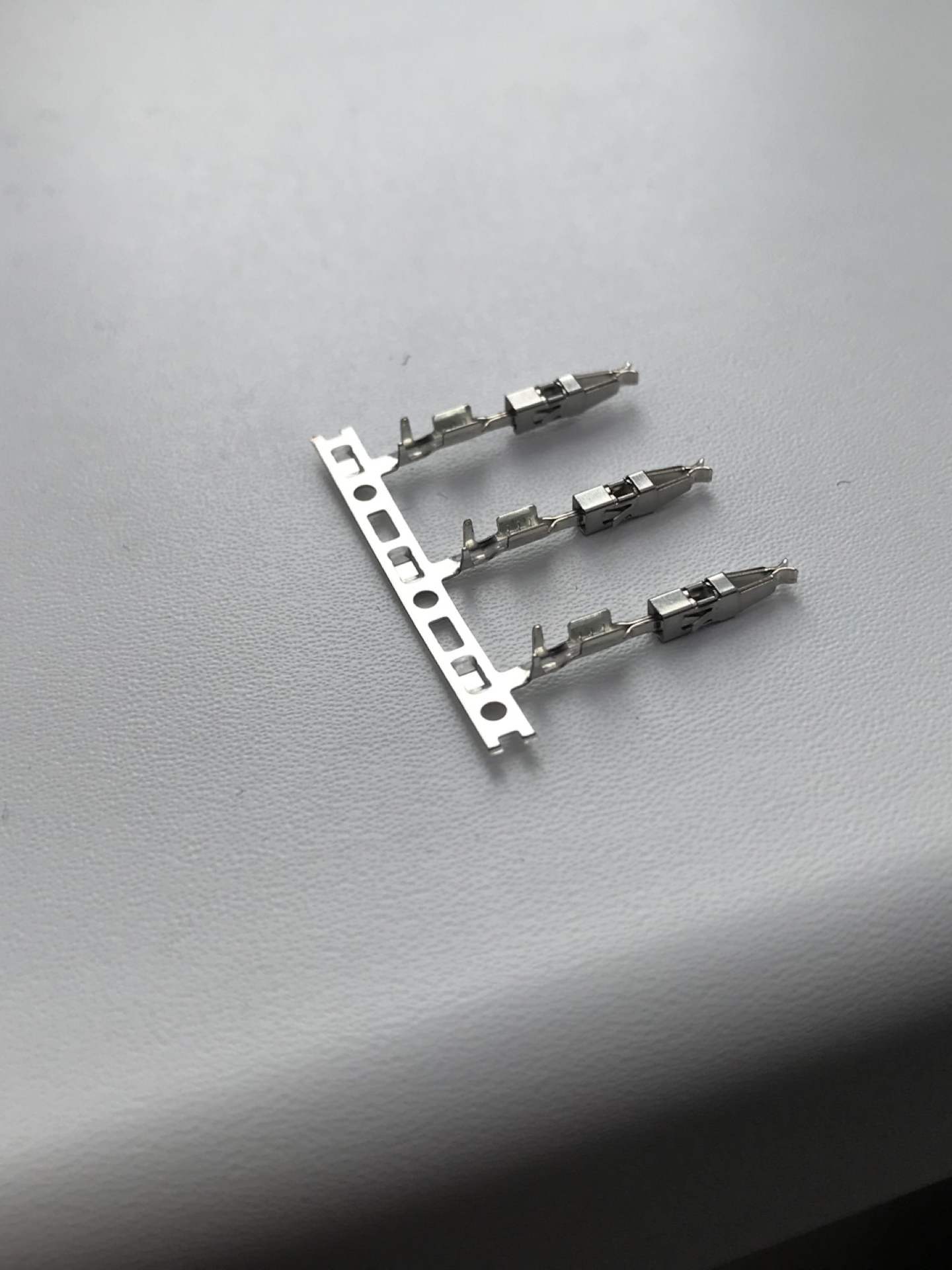

В синей фишке mini-ISO не было шины CAN. Покупаем дополнительно 2 провода ПВАМ по метру разных цветов, пины вот такие, скрутить витую пару, заклеить маделином.

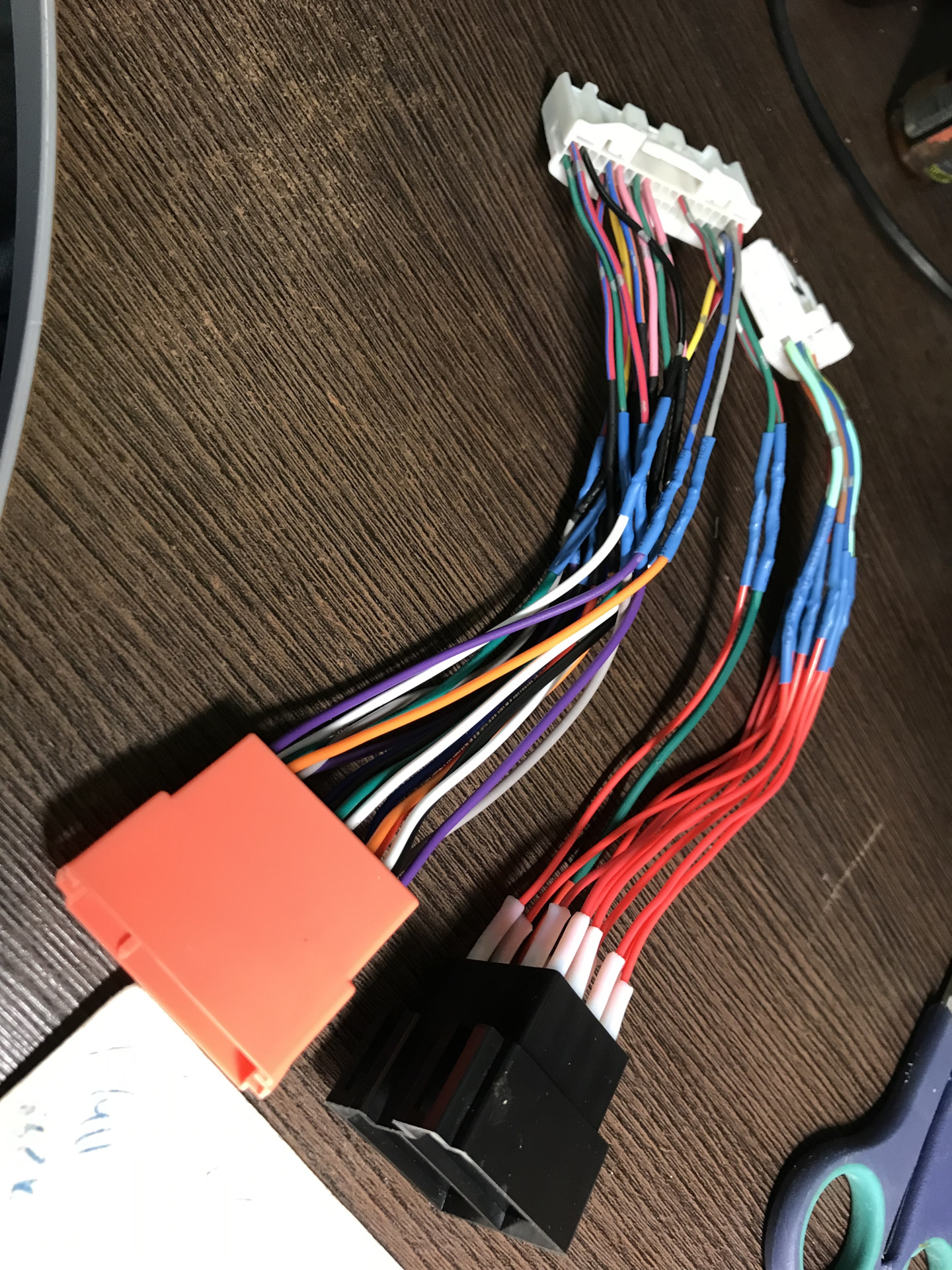

Результат:
По поводу работы:
Отзыв владельца Murad100:
для Lada XRAY

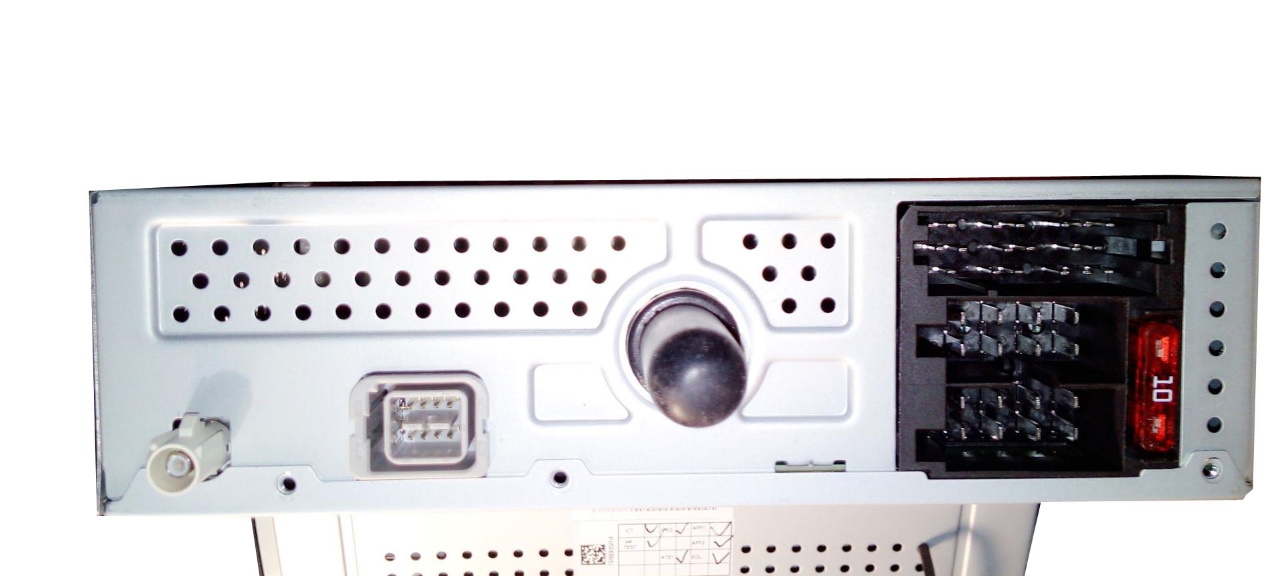

Разъемы старой ММС Media Nav Evolution отличаются от разъемов новой ММС Enjoy Pro.
Для подключения потребуются переходники. В настоящий момент сообщество владельцев Lada XRAY ищет ответ на этот вопрос. Предлагаем вам присоединиться к обсуждению в комментариях.
для Lada Granta
Разъемы старой ММС Гранты отличаются от разъемов новой ММС Enjoy Pro.
Для подключения потребуются переходники. В настоящий момент сообщество владельцев Lada Granta ищет ответ на этот вопрос. Предлагаем вам присоединиться к обсуждению в комментариях.
Как самому сделать переходники
Инструкцией поделился turbomotor412, а maxflomaster ее дополнил.
Информация от turbomotor412:

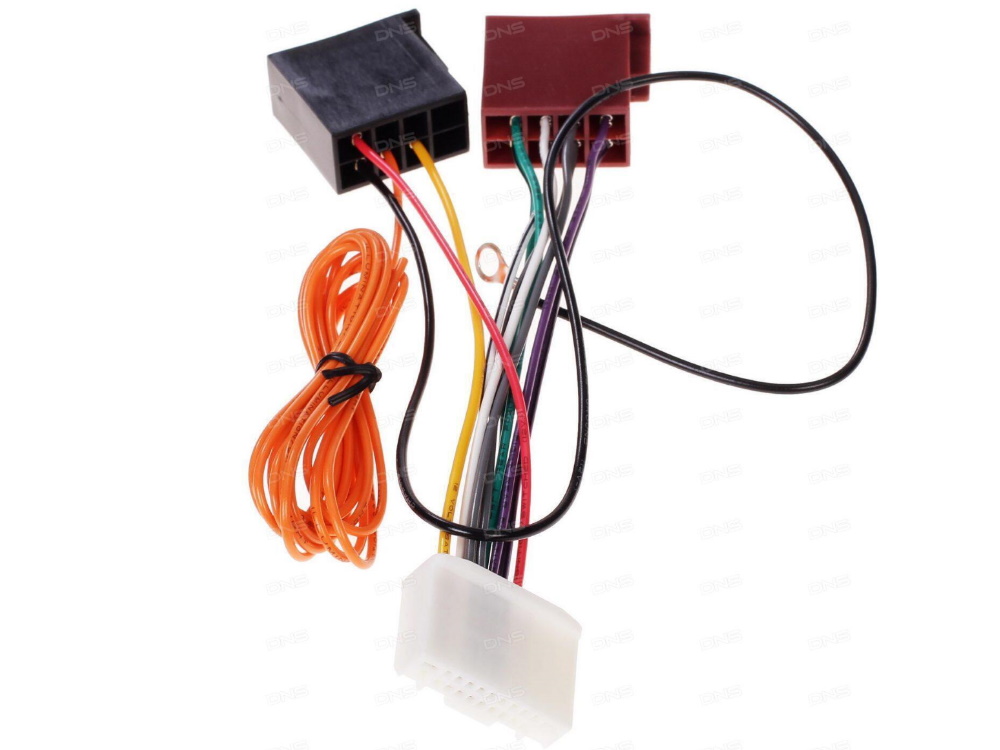

Чтобы изготовить переходник нам понадобится сам переходник от Ниссана CARAV 12-136 в качестве донора разъёмов.

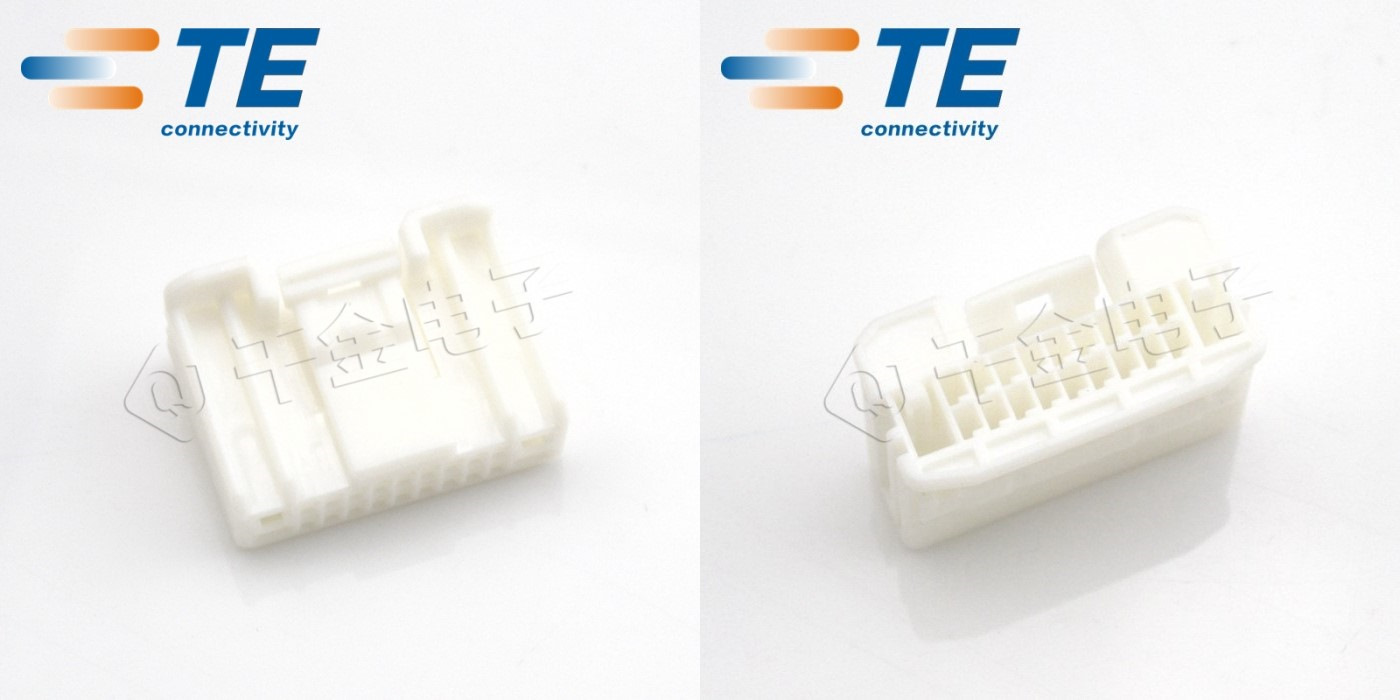

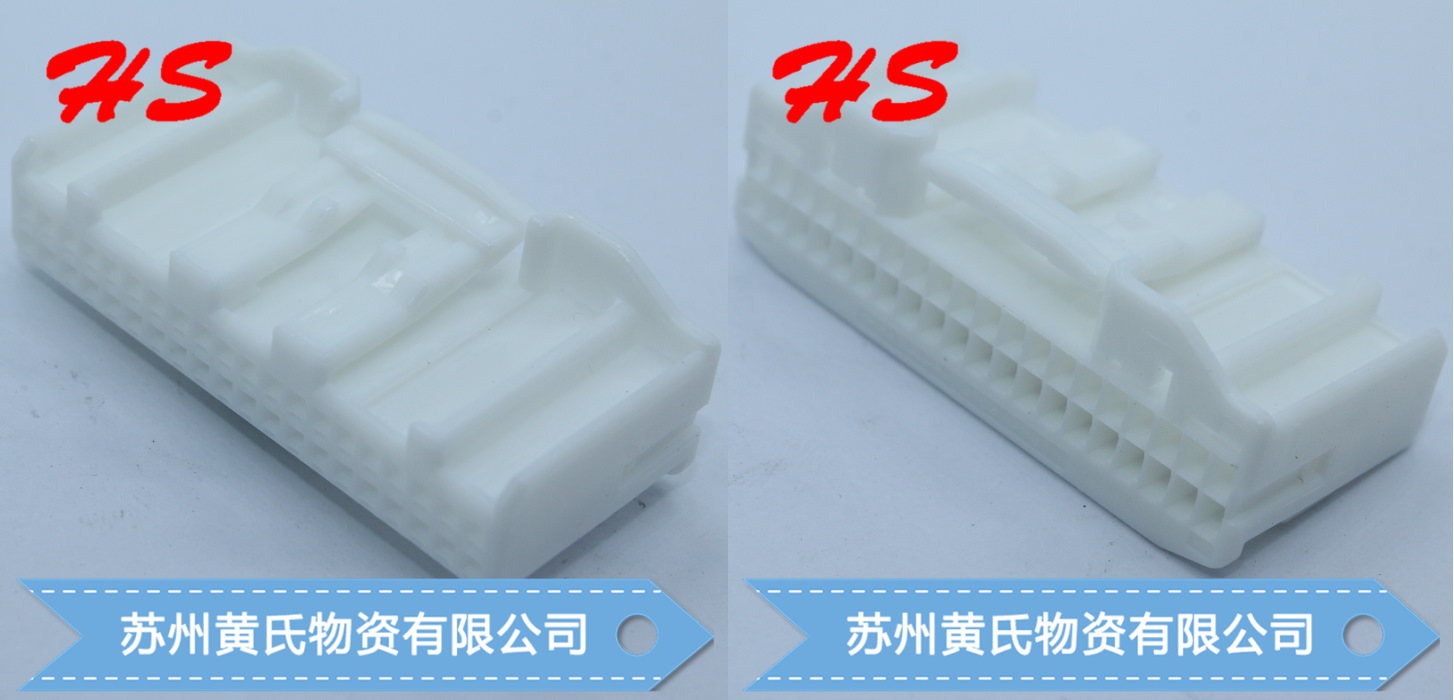

Либо купить на Али разъёмы:
После надо просто перепиновать и переобжать всё это по вот этой схеме.
По разъёмам ЭРА-Глонасс антенны:
Информация от maxflomaster:
На задней панели ММС присутствует 3 группы разъемов:

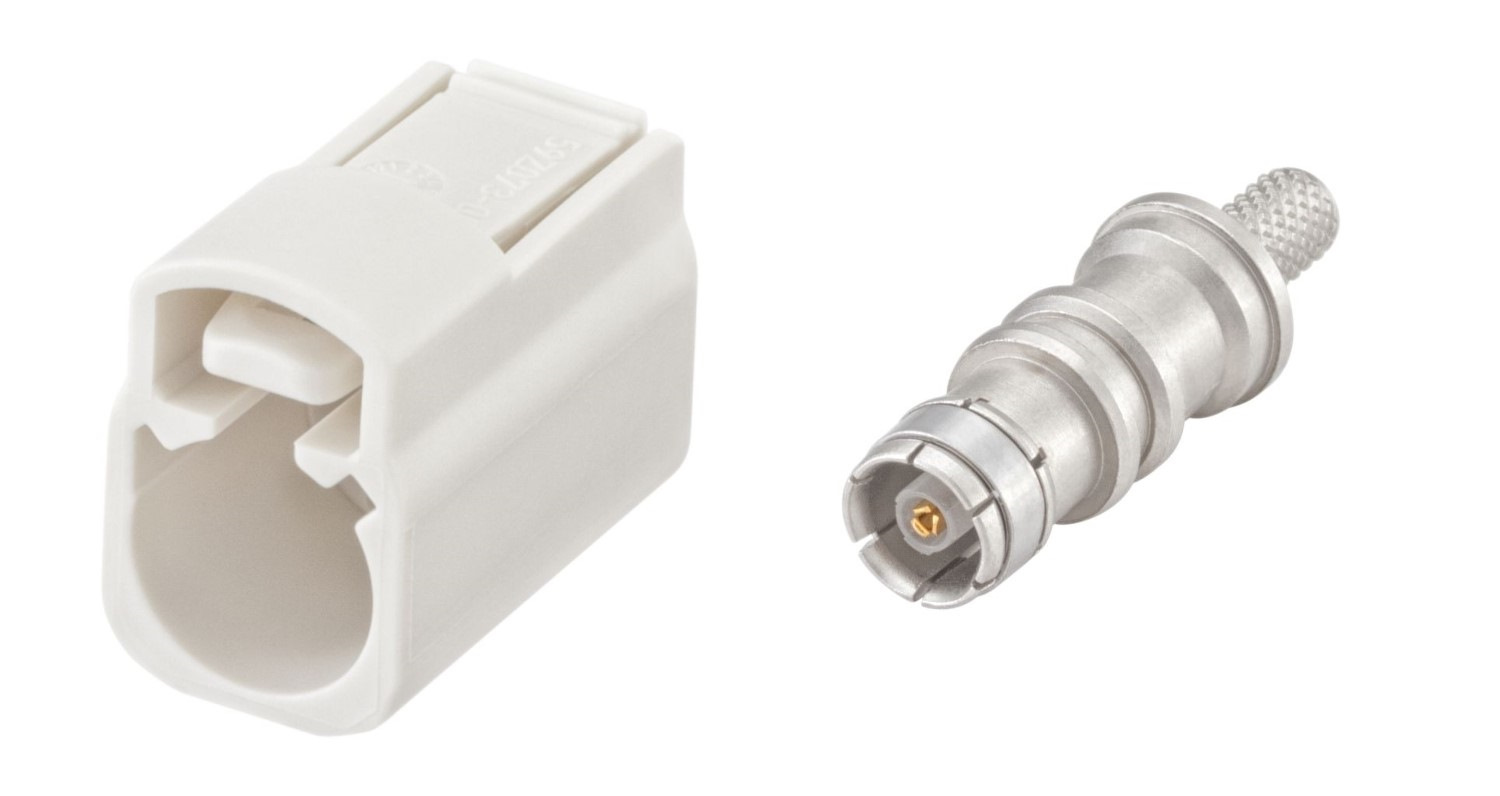

Rosenberger 59Z073-001B и 59K13O-1E7A4
1.1 Разъем комбинированной антены (FM) TE 1-2272519-1
1.2 Разъем терминального блока "ЭРА-ГЛОНАСС", для подключения используется радиочастотный красный разъем TE 1-2272519-1 из серии TE FAKRA RF

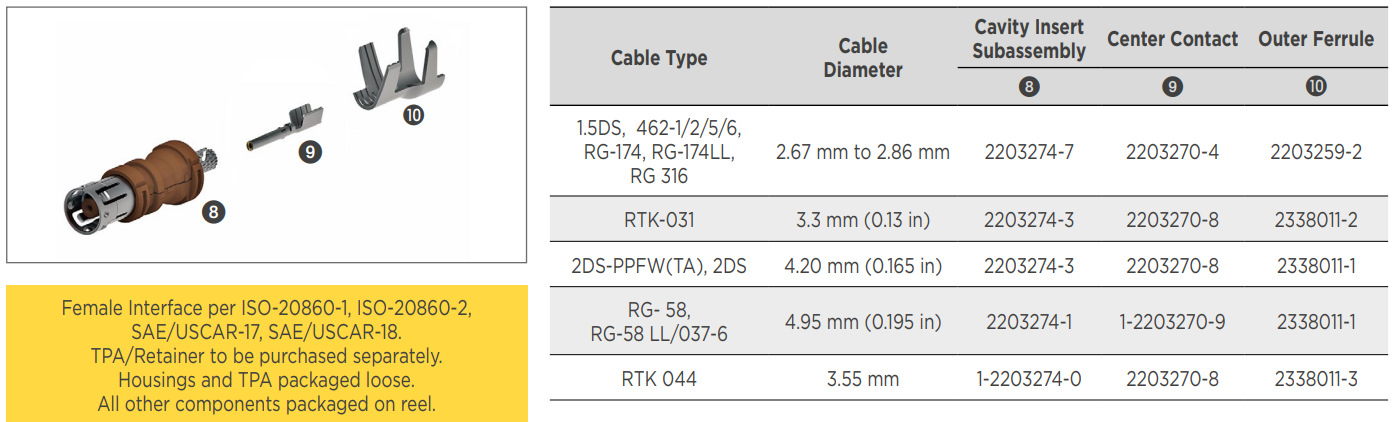

Наконечник подбирается по параметрам кабеля:
TE 2272519-3
1.3 Разъем комбинированной антенны (GPS/GLONASS), для подключения используется радиочастотный синий разъем TE 2272519-3 из той же серии
Molex 1110145000

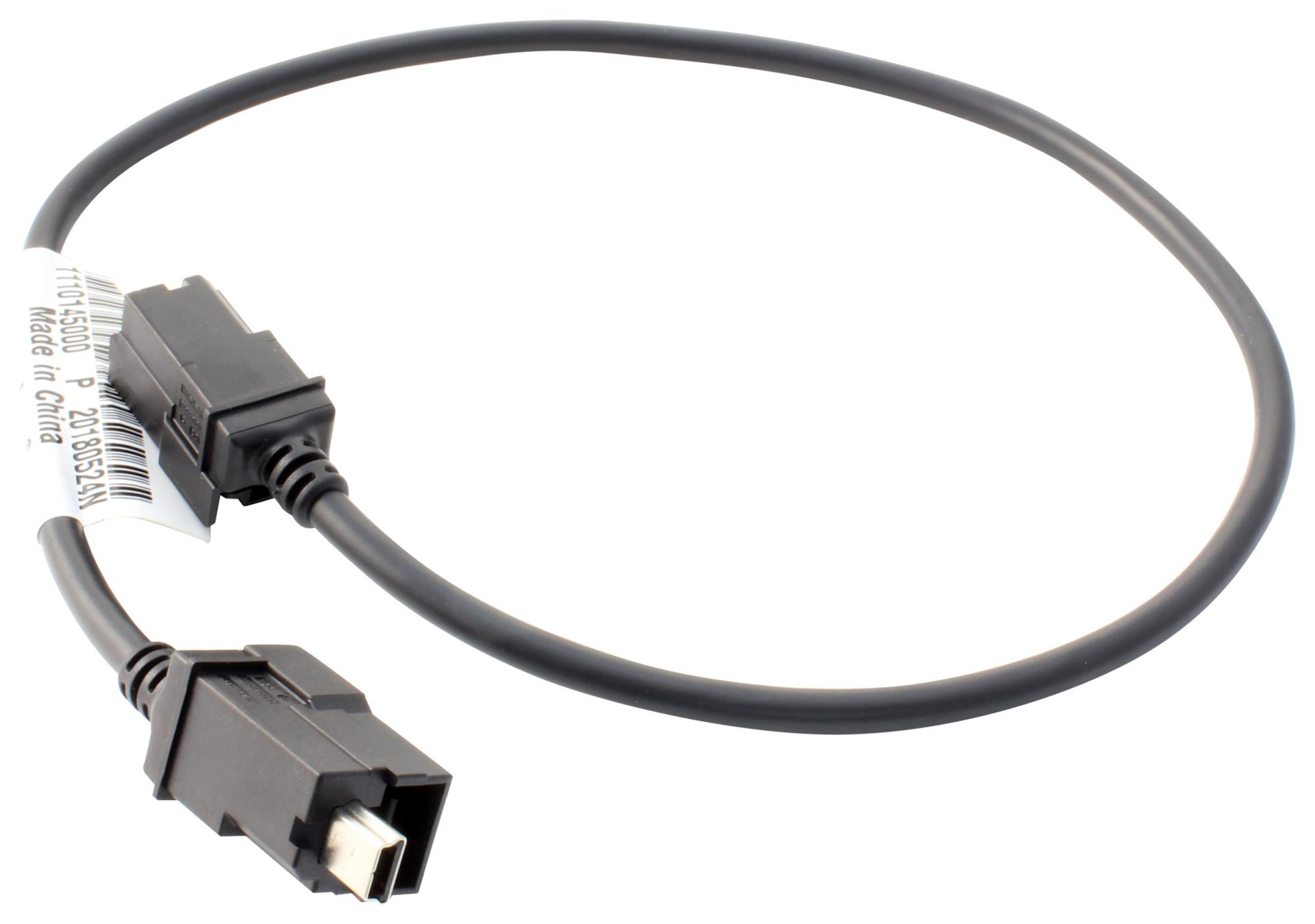

2.1 Разъем USB (мультимедиа), черный — для подключения используется соединительный кабель Molex 1110145000
2.2 Разъем USB (модем), коричневый — для подключения используется соединительный кабель Molex 1110145030
TE 1318389-1
3.1 Главный разъем, для подключения используется 40-ка пиновый белый разъем TE 1674312-1 (или Toyota 90980-12557 или TE 1318389-1 или Toyota 90980-12169 или TE 2005094-1 или TE 2325415-1)
Пины TE 1123343-1
TE 2040487-1
3.2 Разъем AUDIO/POWER, для подключения используется гибридный 20-ти пиновый белый разъем TE 2040487-1
Пины малые TE 1123343-1
Пины большие TE 1981341-2 (так же подойдут Sumitomo 8240-0370)

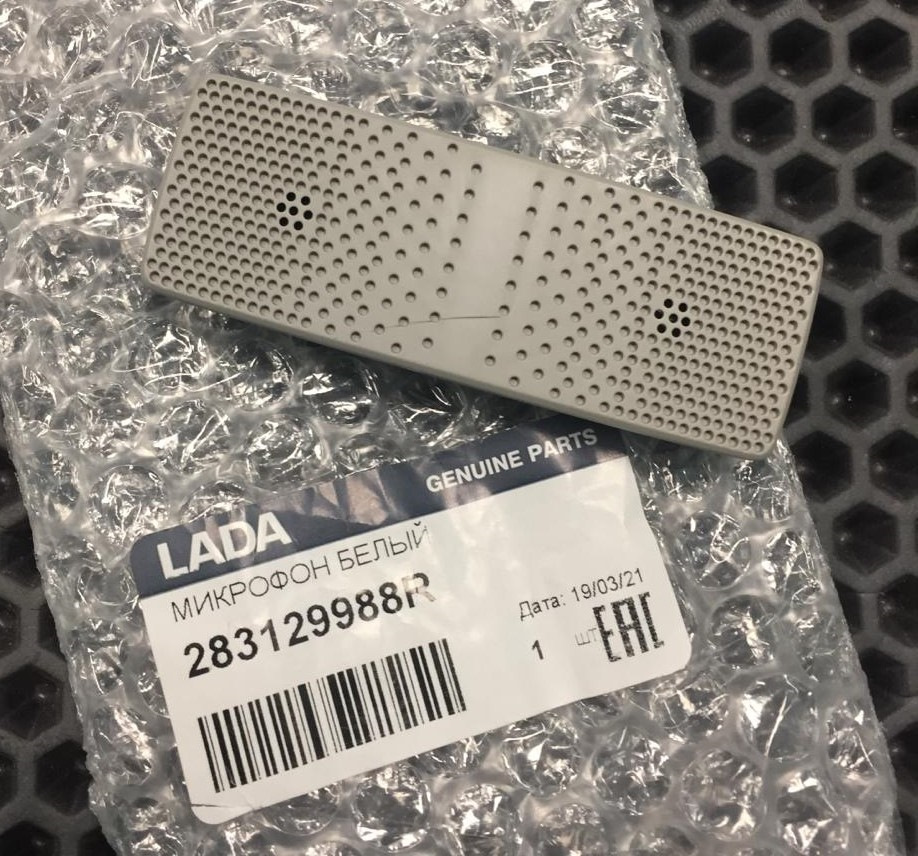

2) Микрофон двойной для ММС EnjoY Pro (Арт. 283129988R)
Для подключения используется 4-х пиновый черный разъем Molex 347910040 (документация) из серии Mini50
Пины из серии CTX50, например Molex 5600230421
Первопроходцем в подключении его к Teyes был Nistrilok (описано тут)
3) Жгут проводов подключения микрофона для ММС EnjoY Pro (Арт. 8450033682)
На жгуте присутствует 2 разъема, первый описан выше. Второй: используется 4-х пиновый белый разъем Yazaki 7122-8345
Пины из серии SDL, например Yazaki 7114-1470-08
Так же есть ответная часть Yazaki 7123-8345, пины Yazaki 7116-1473-08
4) Разъем USB для ММС EnjoY Pro (Арт. 280235412R)
Разъем USB для ММС EnjoY Pro (Арт. 280235412R)
В обновленной системе их установлено два: один на штатном месте — внизу центральной консоли, второй — в перчаточном ящике. Для подключения используются соединительные кабели от Molex из серии HSAutoLink (на задней части корпуса присутствует разъем Molex 1040260721)
Где купить: в нашем интернет-магазине (категория Переходники для подключения EnjoY Pro).
