Как прошить комбинацию приборов на Lada Vesta своими руками
24 апреля 2018
Лада.Онлайн
110 294
На первых автомобилях Lada Vesta панель приборов не имела подсветки в дневное время, из-за чего чтение показаний при ярком свете было затруднительным. Кроме этого, после самостоятельной установки круиз-контроля, на панели будет отсутствовать соответствующая индикация. Исправить все эти недочеты можно при помощи обновления прошивки приборной панели.
Список прошивок для панели приборов
Вы можете прислать свою прошивку щитка приборов Весты через форму обратной связи, мы ее добавим в таблицу. Помощь уже оказали val9001tlt и RUPARADOX.
Версия ПО |
Тип КП |
КПП |
Формат SX |
Формат BIN |
Примечание |
026 |
с/о (8450007022) |
МКПП |
Чтобы скачать файлы нужно авторизироваться на сайте |
Чтобы скачать файлы нужно авторизироваться на сайте |
Круиз-контроль, реальная температура ОЖ, без автоподсветки. Прислал auto56pro
|
АМТ |
Чтобы скачать файлы нужно авторизироваться на сайте |
|
028 |
МКПП |
Чтобы скачать файлы нужно авторизироваться на сайте |
Чтобы скачать файлы нужно авторизироваться на сайте |
— Индикация КК и ОС — Два режима подсветки КП. Яркая подсветка в режиме ДХО. В режиме габариты, ближний/дальний свет подсветка слегка приглушена — Отображение реальной температуры ДВС (а не моментально) — Подсказчик переключения передач
|
АМТ |
Чтобы скачать файлы нужно авторизироваться на сайте |
Чтобы скачать файлы нужно авторизироваться на сайте |
035 |
МКПП |
Чтобы скачать файлы нужно авторизироваться на сайте |
Чтобы скачать файлы нужно авторизироваться на сайте |
— Автоподсветка — Круиз-контроль — Реальная температура прислал auto56pro |
036 |
МКПП |
Чтобы скачать файлы нужно авторизироваться на сайте |
|
— Подсветка КП в режиме ДХО — Отображение реальной температуры ДВС |
011 |
н/о (оранж 8450030825) |
|
|
|
|
019 |
МКПП |
Чтобы скачать файлы нужно авторизироваться на сайте |
Чтобы скачать файлы нужно авторизироваться на сайте |
— Индикация КК и ОС — Два режима подсветки КП. Яркая подсветка в режиме ДХО. В режиме габариты, ближний/дальний свет подсветка слегка приглушена — Отображение температуры ДВС всегда 90° в пределах температуры ДВС 55° — 105° |
022 |
|
|
|
Отображение температуры ДВС всегда 90° в пределах температуры ДВС 55° — 105°
|
027 |
МКПП |
Чтобы скачать файлы нужно авторизироваться на сайте |
Чтобы скачать файлы нужно авторизироваться на сайте |
— Индикация КК и ОС — Подсветка КП в режиме ДХО — Отображение температуры ДВС всегда 90° в пределах температуры ДВС 55° — 105° |
126 |
8450032207
|
МКПП |
Чтобы скачать файлы нужно авторизироваться на сайте |
|

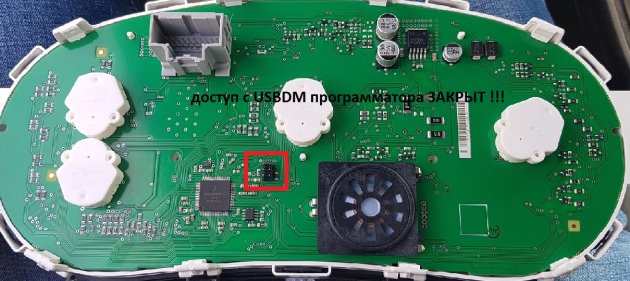

без VIN (затёрт FF, нужно прописать самому). защита от чтения через USBDM
|
226 |
8450032556
|
|
|
Чтобы скачать файлы нужно авторизироваться на сайте |
защита от чтения через USBDM |
301 |
8450032268
|
|
|
|
501 |
8450032284
|
|
|
|
Внимание! Прошивка должна устанавливаться только на ту панель приборов, для которой она предназначена. То есть прошивка от старой панели для новой не подойдет и наоборот. VIN номер в прошивках затерт.

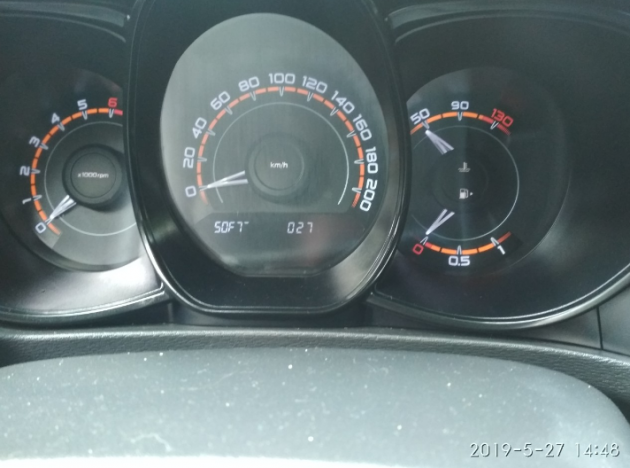

Определить, какая версия ПО на вашей панели приборов можно по этой инструкции
Что можно изменить в прошивке
Для панелей с белыми шкалами 8450007022, ПО - 26, 28, 35, 36:
- Активация подсветки при ДХО.
- Активация круиз контроля и ограничителя скорости.
Для панелей с оранжевыми шкалами 8450030825, ПО - 11, 19, 22, 27:
- Активация подсветки при ДХО.
- Отображение РЕАЛЬНОЙ температуры двигателя.
- Активация круиз контроля и ограничителя скорости.
- Отключение сигнализатора не пристегнутого ремня.
Для LADA VESTA CROSS с панелями 8450032207, ПО - 126; 8450032268, ПО - 301; 8450032284, ПО - 501:
- Отображение РЕАЛЬНОЙ температуры двигателя.
- Отключение сигнализатора не пристегнутого ремня.
Для LADA VESTA SPORT с панелью 8450032556, ПО - 226:
- Отображение РЕАЛЬНОЙ температуры двигателя.
- Отключение сигнализатора не пристегнутого ремня.
Прошивка приборной панели
В процессе прошивки комбинация приборов может выйти из строя, автор статьи ответственности не несет. Кроме этого, разбирая щиток приборов вы теряете гарантию.
Перед началом действия рекомендуется сделать резервную копию штатной прошивки.
Потребуется:
Проверенные программаторы для прошивки панели приборов:
Программатор с которым не получилось прошить панель приборов:
До прошивки версия ПО панели приборов была 0.26
Порядок действий:
- Открыть корпус программатора и переставить jumper в значение 3.3V (при таком положении нет необходимости подключать внешние питание).

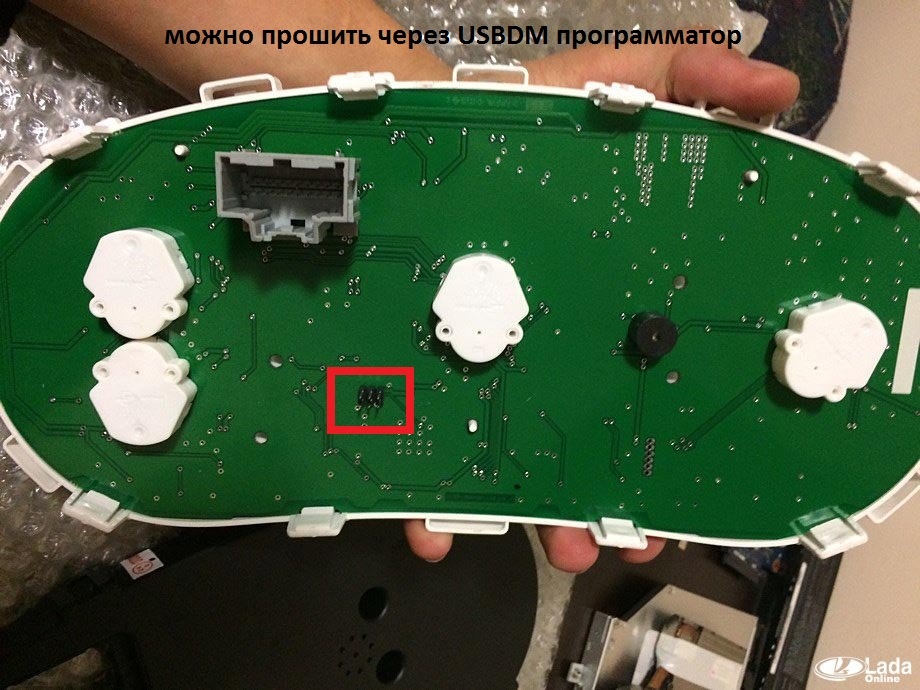

- Подключить программатор к комбинации приборов и компьютеру (см. фото).
- Запустить на ПК программу HCS12 Programmer и нажать на кнопку «Detect».
- Перейти на вкладку «Target». Выбрать прошивку (в пути к файлу кириллицы быть не должно), поставить галочку «Auto Reload». Нажать на кнопку «Detect Chip». Программатор определит чип автоматически (в данном случае чип был выбран не верный, пришлось выбрать верный вручную, как на фото). В секции «Security» установить «Unsecure».
- Перейти во вкладку «Advanced», установить галочку «Enable», заменить E на F.
- Перейти во вкладку «Target», в разделе «Device Operations» выбрать «EraseSelective». Это значит, что заменится только прошивка, но все данные о иммобилайзере и пробеге сохранятся). С «EraseMass» не экспериментировали.
- Нажать на кнопку «Program Flash», начнется процесс прошивки, которая завершится через несколько секунд. Программа предложит подключить следующую панель приборов (нажимаем НЕТ). Отключаем программатор и устанавливаем комбинацию приборов на автомобиль.
Вы можете воспользоваться услугой по обновлению прошивки комбинации приборов Весты.
Читайте также:
Фото: ura12345678
