    Установка и подключение камеры переднего вида на LADA

    АвтоВАЗ с каждым годом делает своим автомобили более комфортными и безопасными. Например, относительно недавно появились опции: камера заднего вида, мультируль, подогрев руля, подсветка поворотов при помощи ПТФ и др. Владельца LADA с небольшим опытом вождения пригодилась бы фронтальная камера, существенно облегчающая парковку. Такой штатной опции нет, но дооснастить ей автомобиль можно своими руками.

    Инструкция, представленная в статье, может быть использована не только на всех моделях LADA, но и на иномарках.

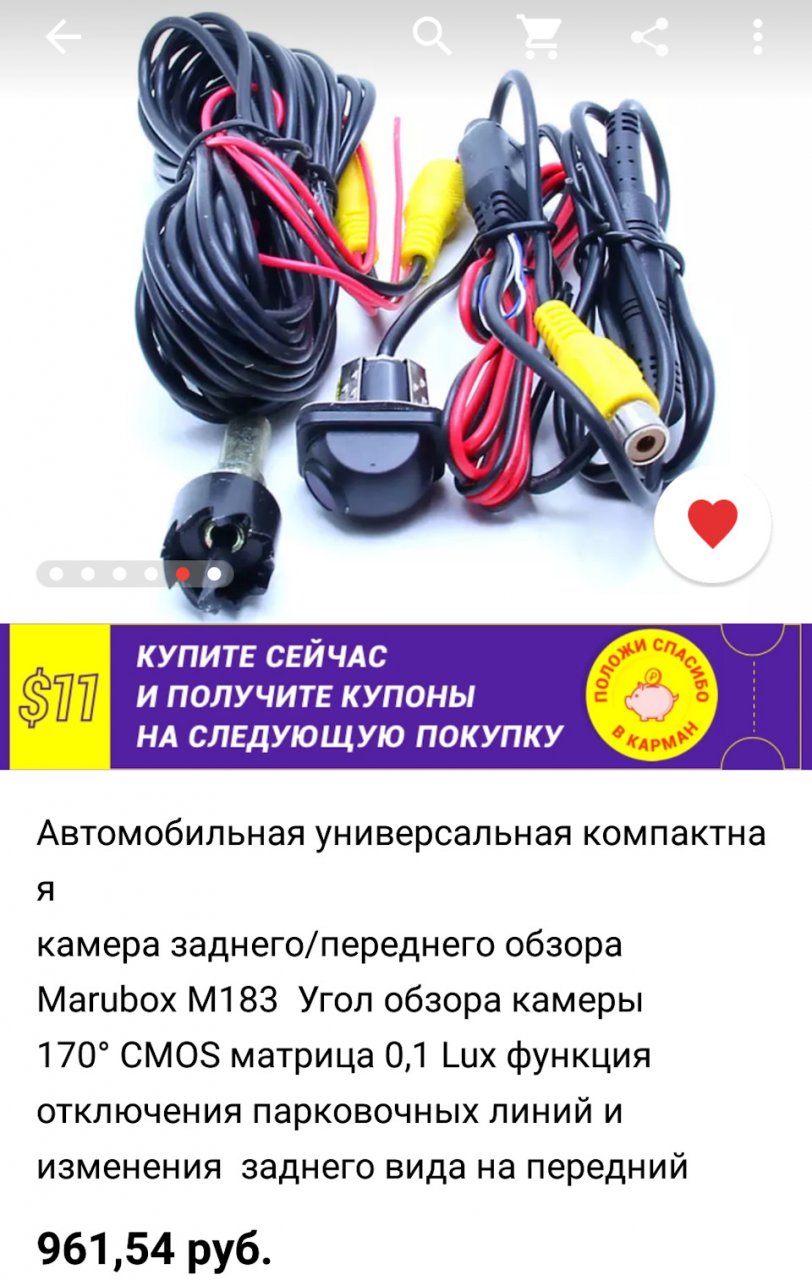

    Потребуется: камера заднего вида, желательно незеркальную/реверсивную (цена от 500 рублей), провода около 5 м, фиксируемая кнопка. См. нашу подборку на Aliexpress.

    передняя камера автомобиляпередняя камера автомобиля

    Установка

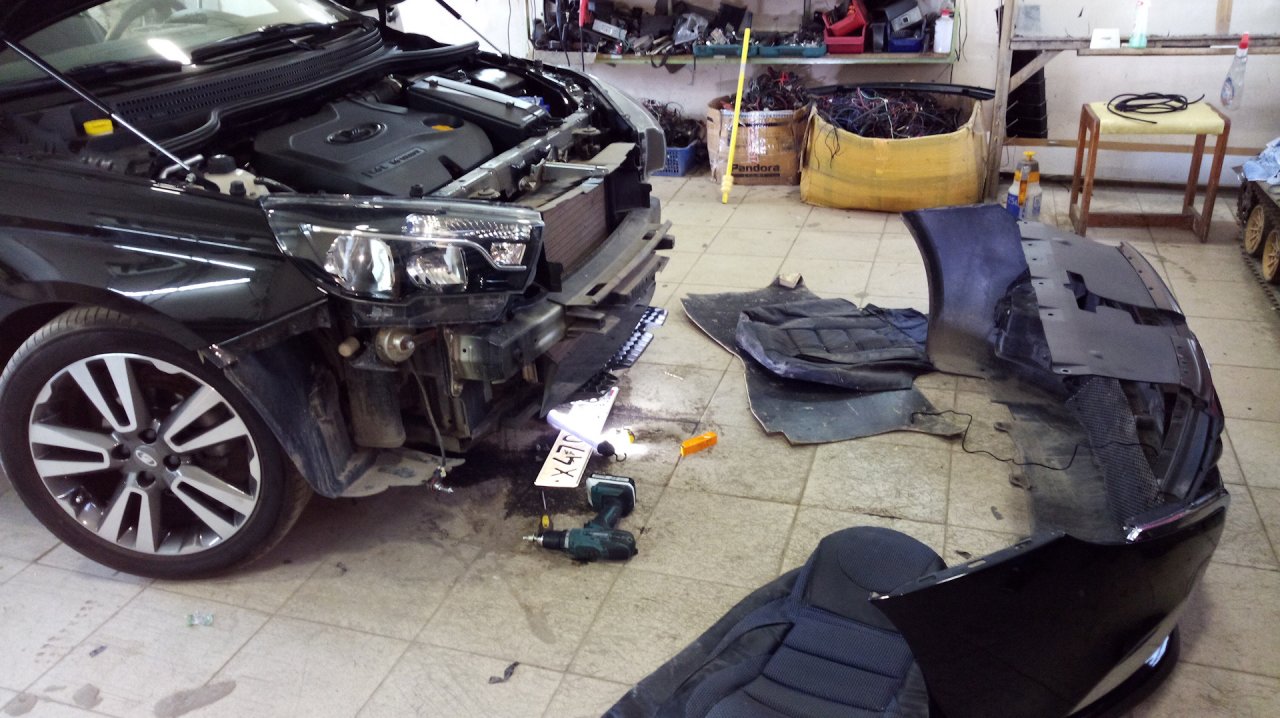

    Способ и место крепления камеры в переднем бампере зависит от типа аксессуара и модели автомобиля. Рекомендуется предварительно подключить камеру к телевизору/экрану, чтобы найти максимально подходящее место для размещения. Например, для установки камеры без ножки, в переднем бампере Lada XRAY придется сделать отверстие (при помощи дрели с коронкой, которая обычно идет в комплекте), в котором надежно защелкнуть камеру.

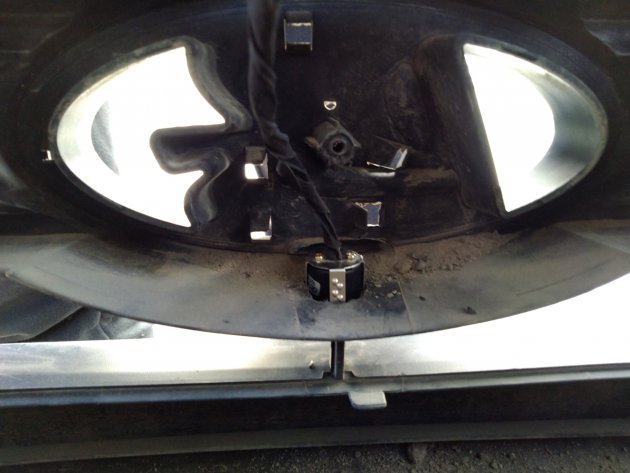

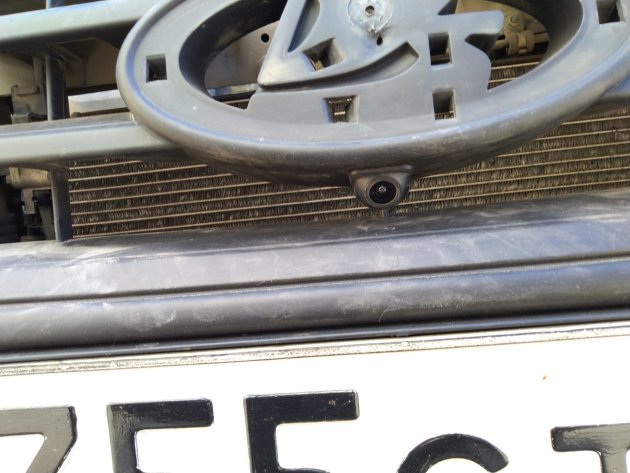

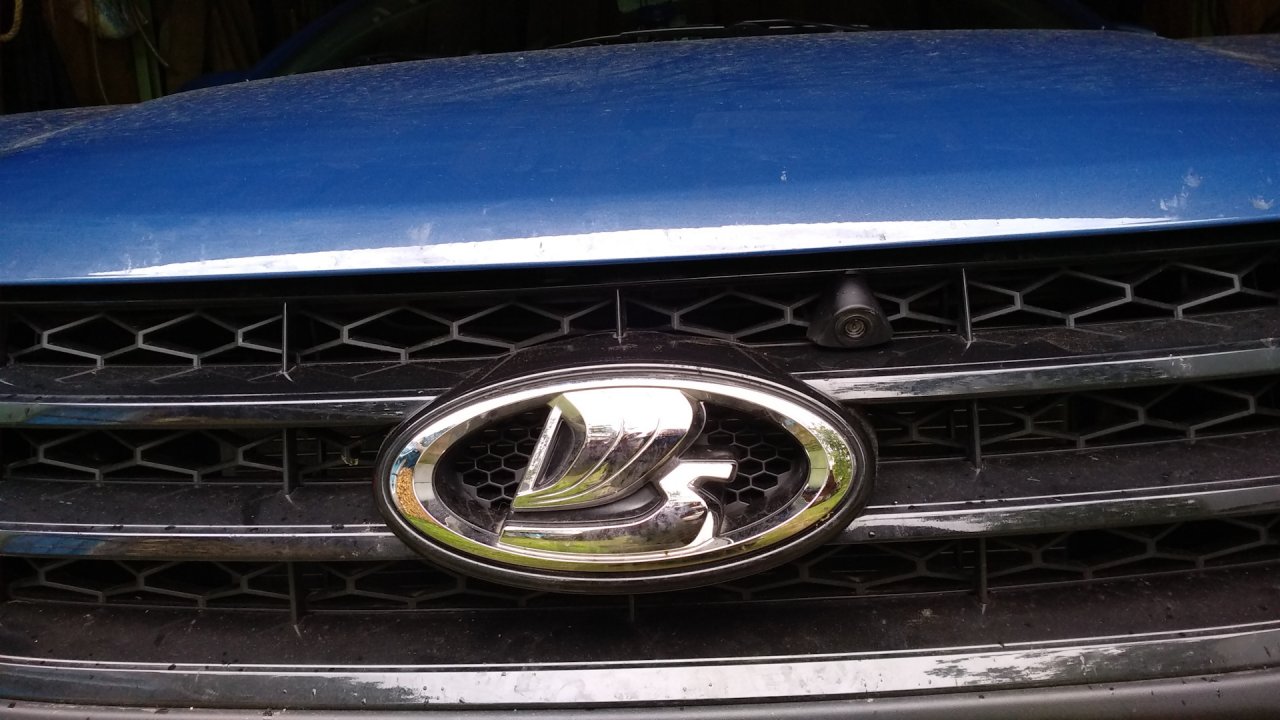

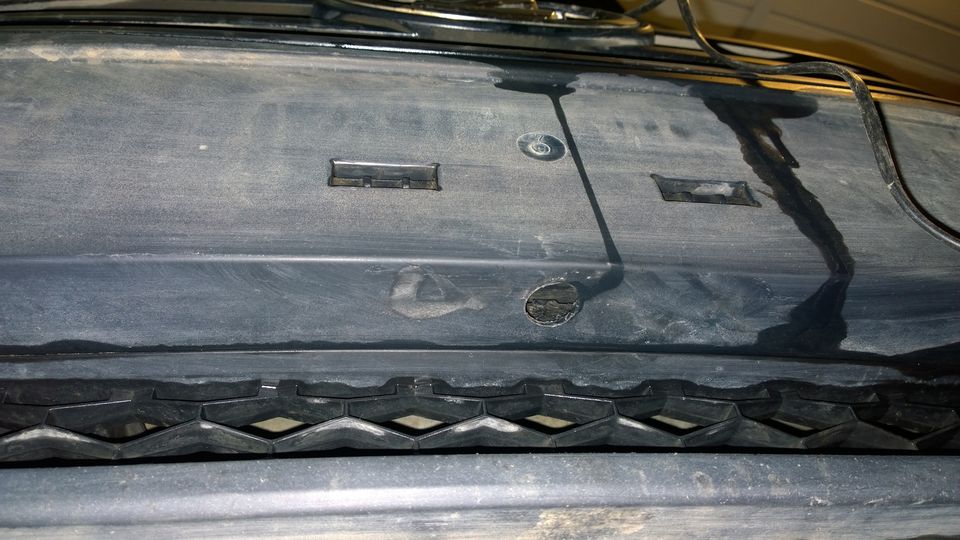

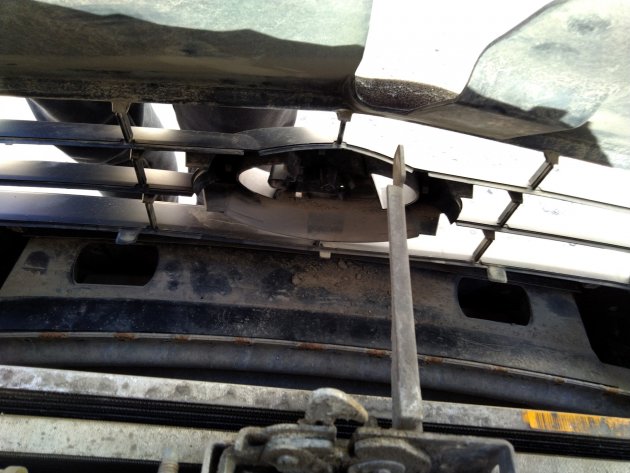

    Установка камеры переднего вида на LADA XRAYУстановка камеры переднего вида на LADA XRAYУстановка камеры переднего вида на LADA XRAY

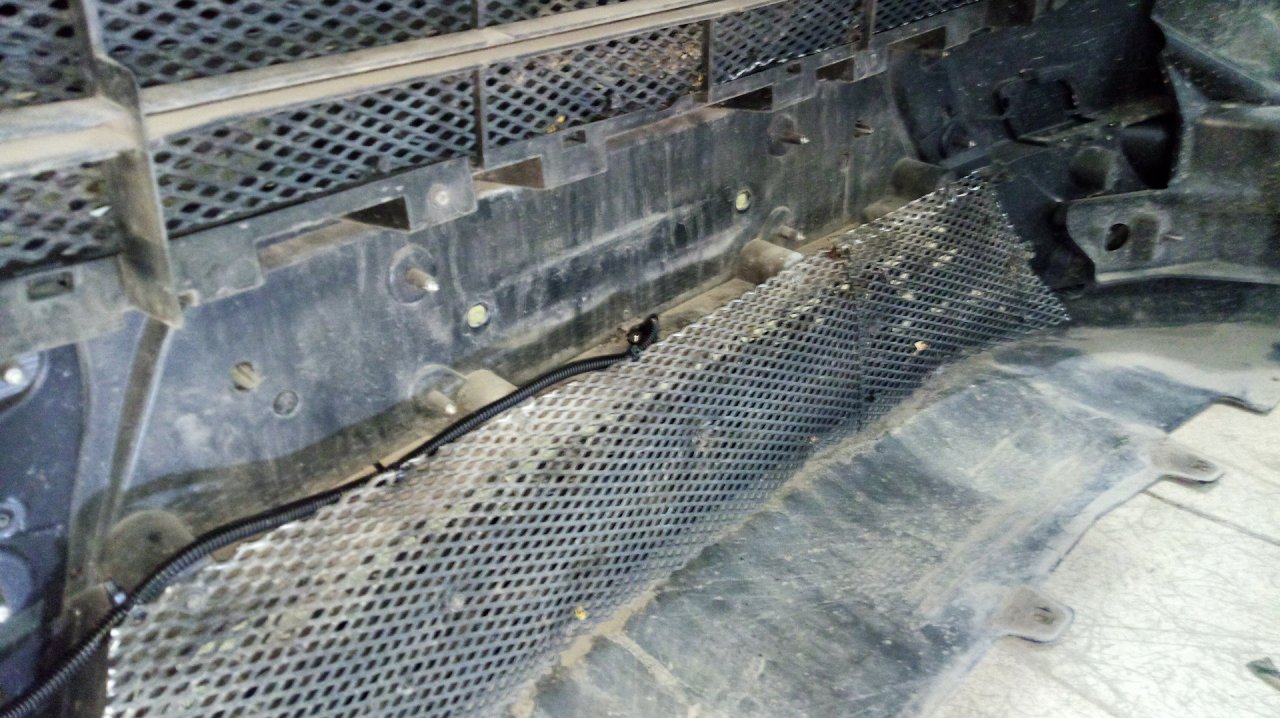

    Провода прячем в гофру и протягиваем по левому борту (по ходу движения) моторного отсека, через отверстие в левой части моторного щита в салон (выход над педалями).

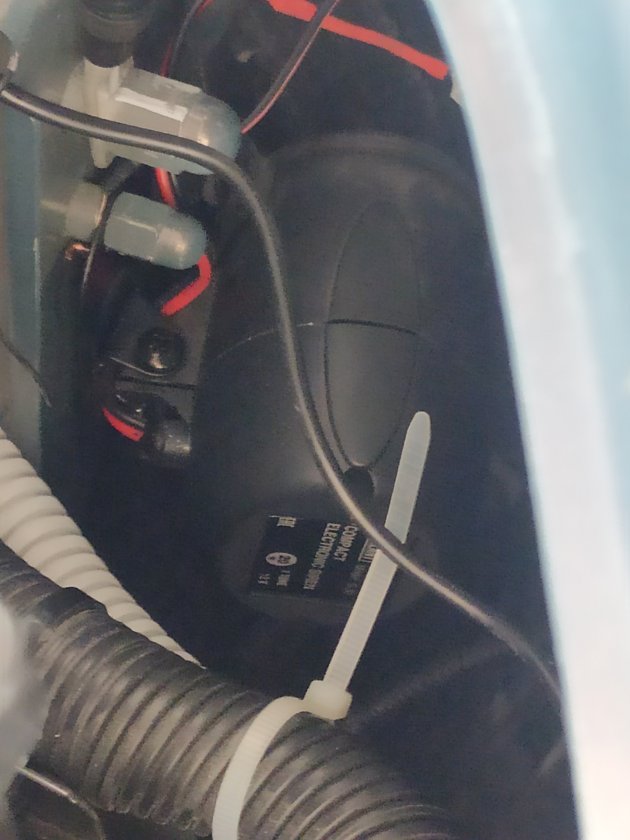

    место для протягивания проводов из моторного отсека в салон автомобиля

    Кнопку размещаем в удобном для вас месте. Например, в блоке слева от руля:

    кнопка для включения передней камеры на Lada XRAY

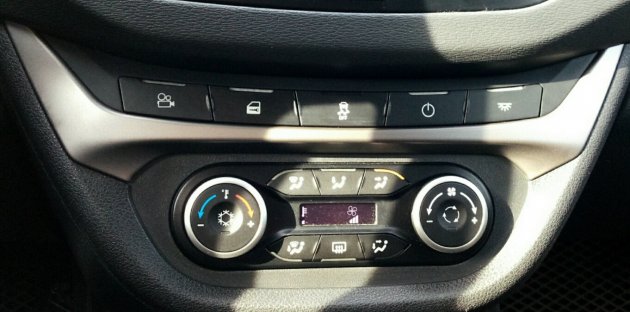

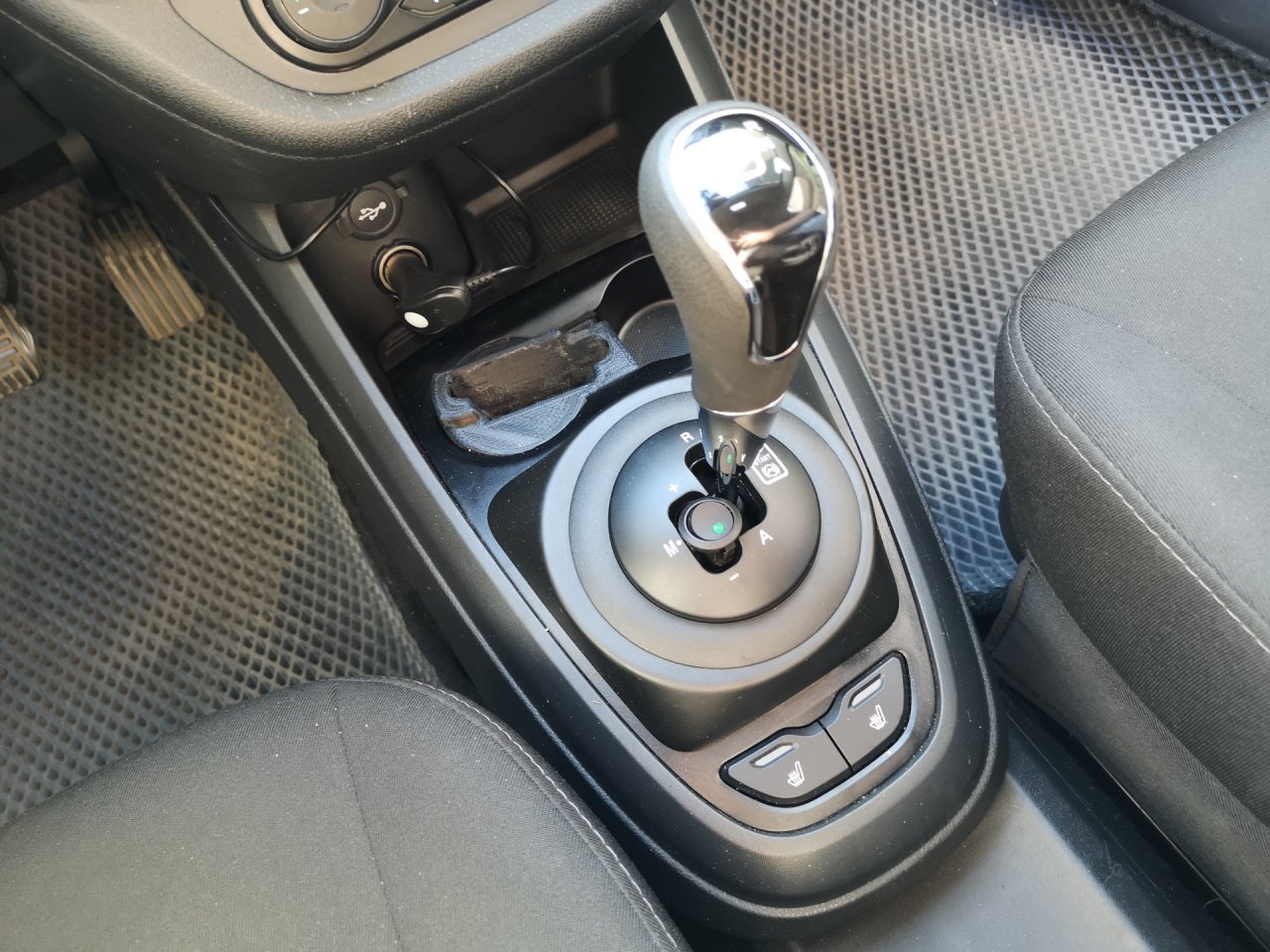

    Владельцы Lada Vesta могут разместить кнопку в доработанном блоке на центральной консоли.

    блок с кнопками Lada Vesta

    Подключение

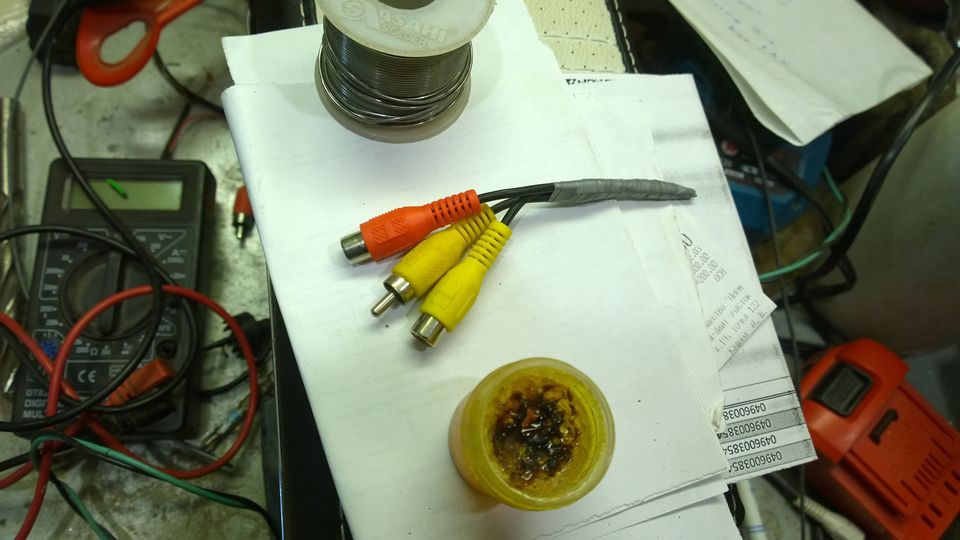

    Подключить вторую камеру (фронтальную) можно вместе с камерой заднего вида, сделав диодную развязку по питанию. Две видеокамеры соединяем вот таким самодельным тройником:

    объединяем две камеры автомобиляобъединяем две камеры автомобиля

    Схема подключения:

    подключение камеры переднего вида на LADA

    Контакты для подключения камеры к магнитоле представлены в таблице:

    Granta/Kalina/Priora Vesta XRAY
    Camera + Контакт 19 Контакт C9 Контакт 10
    Camera - Контакт 16 Контакт C8 Контакт 22
    Reverse Контакт C7 Контакт 3
    Подробней Подробней Подробней

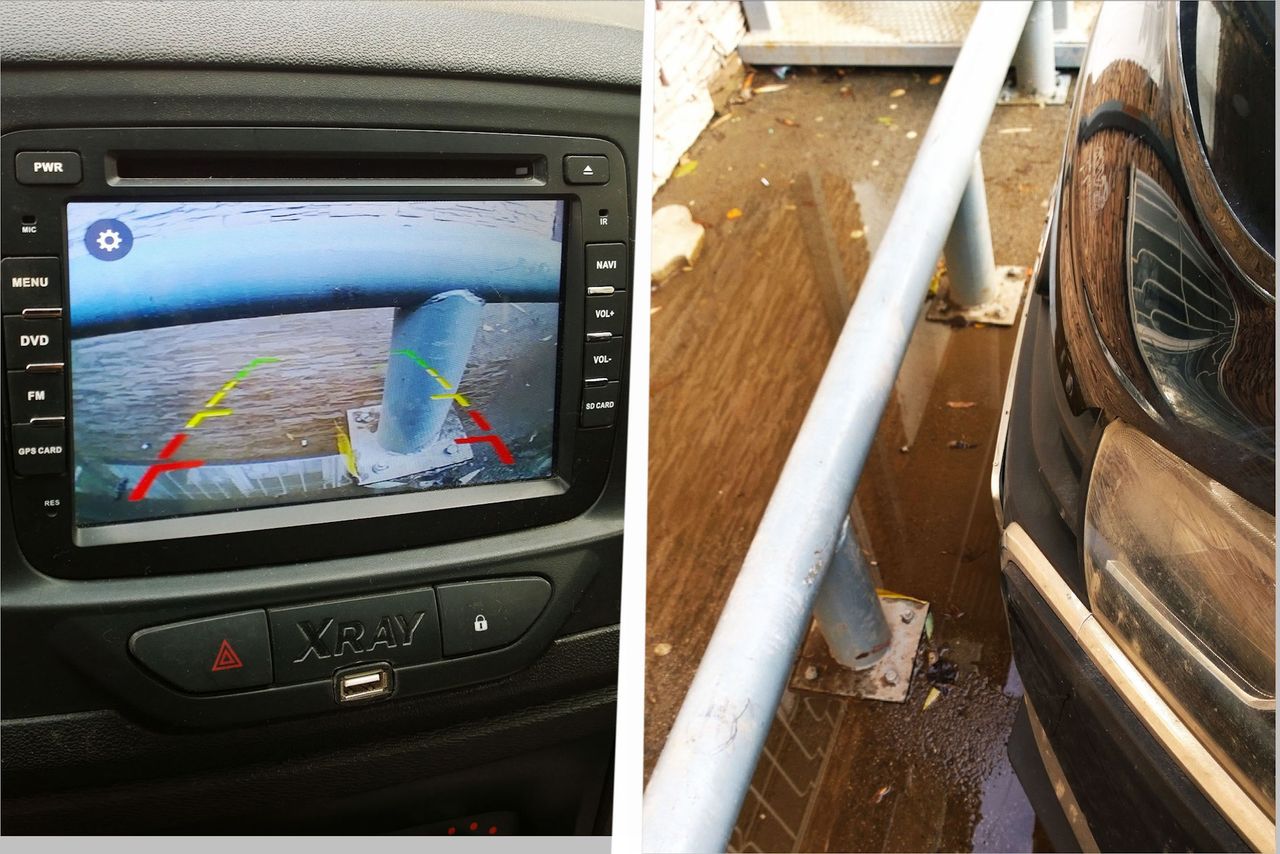

    Теперь во время парковки для включения передней камеры следует просто нажать на кнопку.

    передняя камера на LADA XRAYпередняя камера на LADA XRAY

    Схема для подключения камеры переднего вида Lada Vesta (от raiven-tumen):

    Схема для подключения камеры переднего вида Lada Vesta

    Другие примеры установки камеры в передний бампер автомобилей LADA вы найдете в комментариях.

    Читайте также:

    Фото: BLACKFRIEND

    8
    нравится
    1
    не нравится

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Будете ли вы устанавливать переднюю камеру свой автомобиль?


    Быстрый вход:

    или

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Напишите цифрами: Четыре тысячи девятьсот восемьдесят девять

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

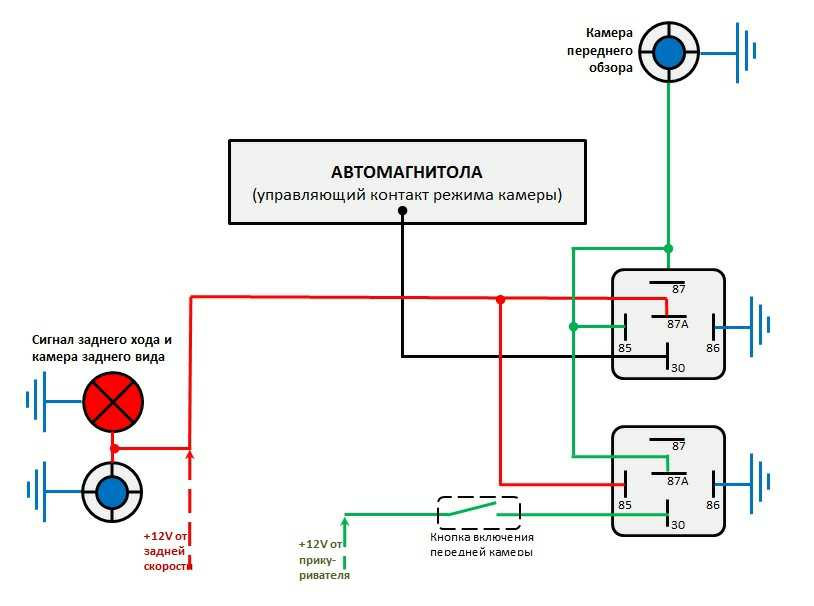

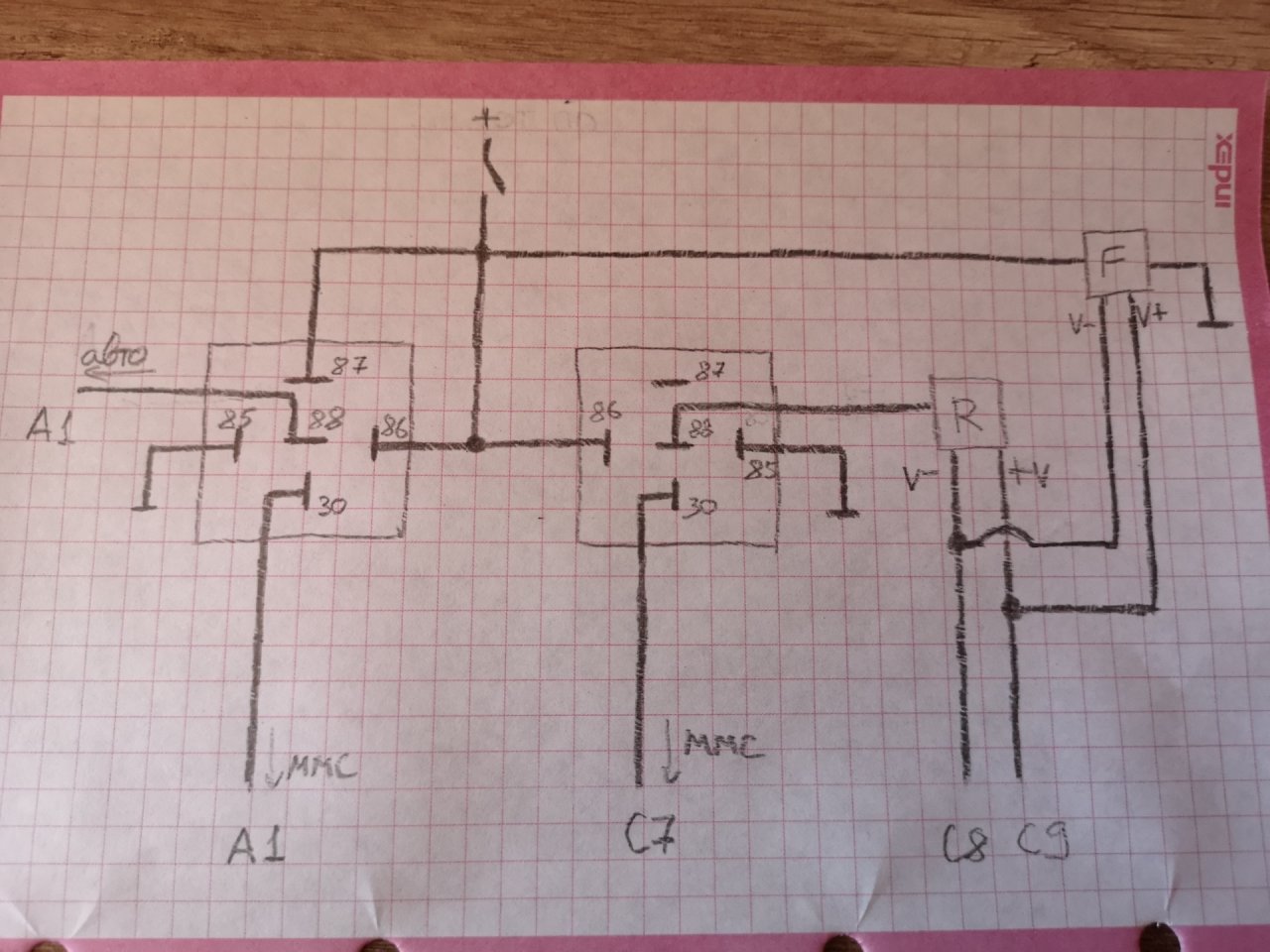

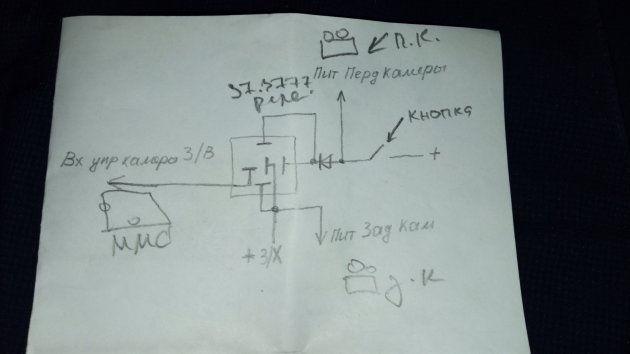

    1. Наконец-то мне удалось разобраться и составить схему подключения передней камеры на Весту люкс мультимедиа. Я долго искал как подключить переднюю камеру при том, что есть задняя штатная. Я постарался изобразить схему так, что бы было понятно даже человеку далекому от электрики куда и какой провод прикручивать.
      Схема проверена на автомобиле, теперь буду ждать тепла чтоб установить саму камеру.
      Немного поясню схему:
      1) я использовал 2 диода и 5-ти контактное реле работающее на размыкание(в моем случае 75,3777
      2) т.к. я ставил задачу только как помощь при парковке то принцип работы прост: включаем кнопку работает передняя камера, выключаем - не работает. При подаче питания реле размыкает провод С7 через который осуществляется питание задней камеры. Задняя включается штатно. Преред включением задней, не забываем выключать переднюю.
      Ответить
      1. Гость Александр Гость Александр Вчера, 19:49
        0 Нравится
        Немного неудобно постоянно тыкать кнопку. При активной парковке (туда-сюда) это будет напрягать. Второе реле решает эту проблему.
        Ответить
    2. При подключении передней камеры параллельно с задней столкнулся с такой проблемой: при подаче питания на переднюю, включаются обе камеры, происходит наложение картинки. Может кто подсказать где ошибка? Подключал по схеме:
      Ответить
      1. вот доработанная схема
        Ответить

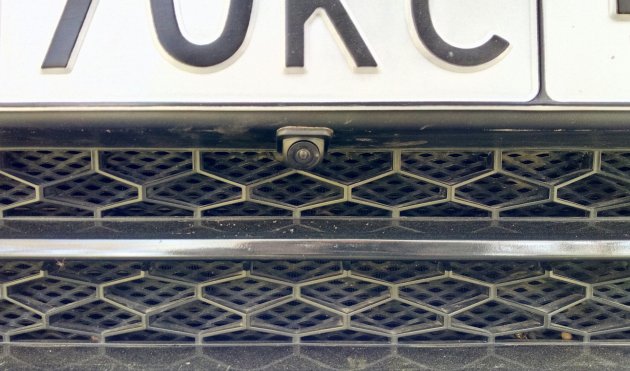

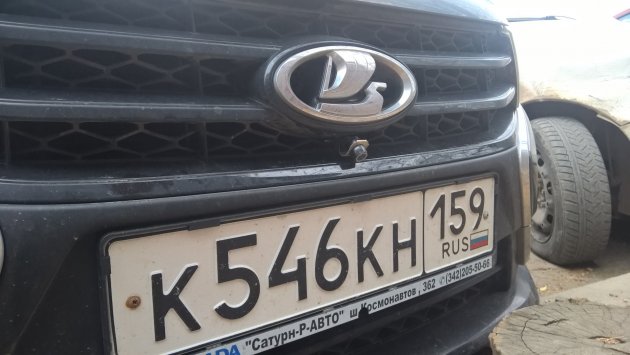

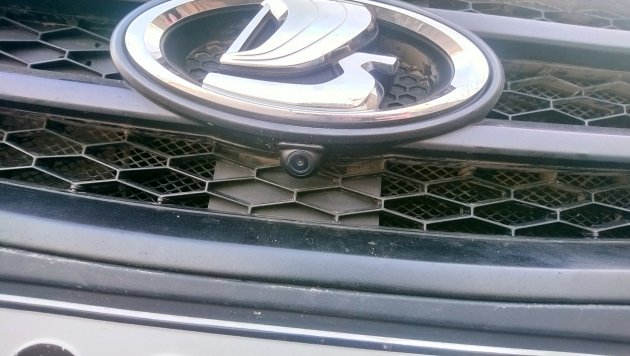

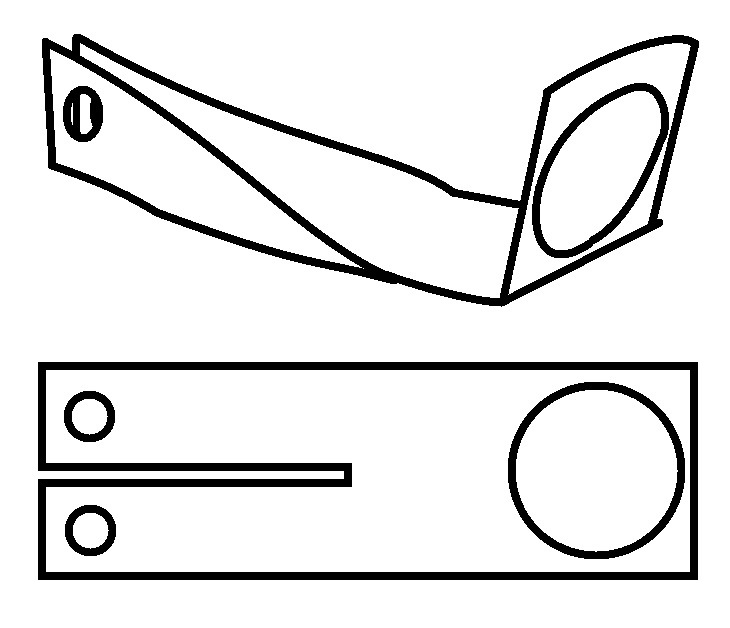

    3. Пример установки передней камеры под шильдик на Лада Веста





      https://www.drive2.ru/l/549693417676866981/
      Ответить
    4. спасибо
      Ответить
    5. а какая штатная камера заднего вида устонавливается на весту? её можно купить?
      Ответить
    6. Здравствуйте! Может кто сможет подсказать, что за провод для сигнала на включение экрана при активации камеры? как его найти? У меня стоит штатная ММС и камера заднего вида. Хотел бы подключить еще и переднюю. Правда есть одно но, у штатной камеры питание 6в. а купленая питается от 12. Если кто подключал себе переднюю камеру, поделитесь пожалуйста способом.
      Ответить
      1. raiven-tumen выложил такую схему для Весты
        Ответить
      2. Большое спасибо за эту схему. Теперь даже такой чайник как я разберется без особых проблем. :)
        Ответить

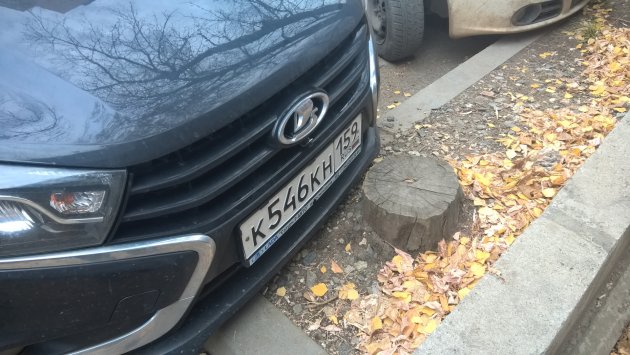

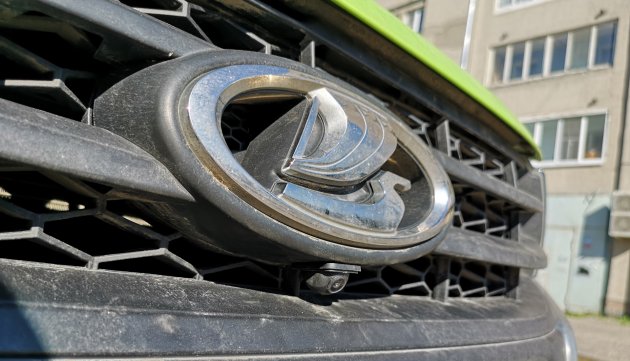

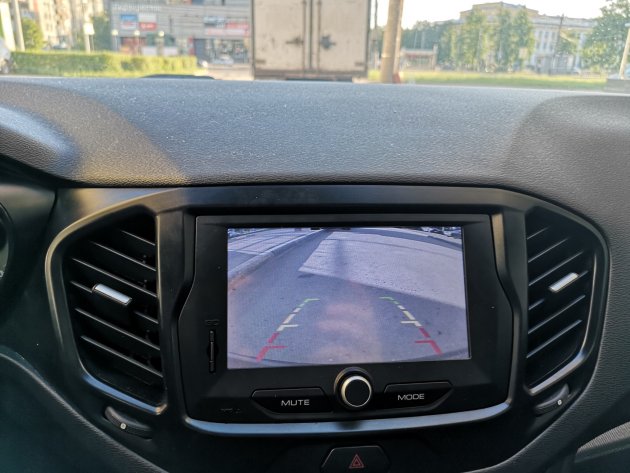

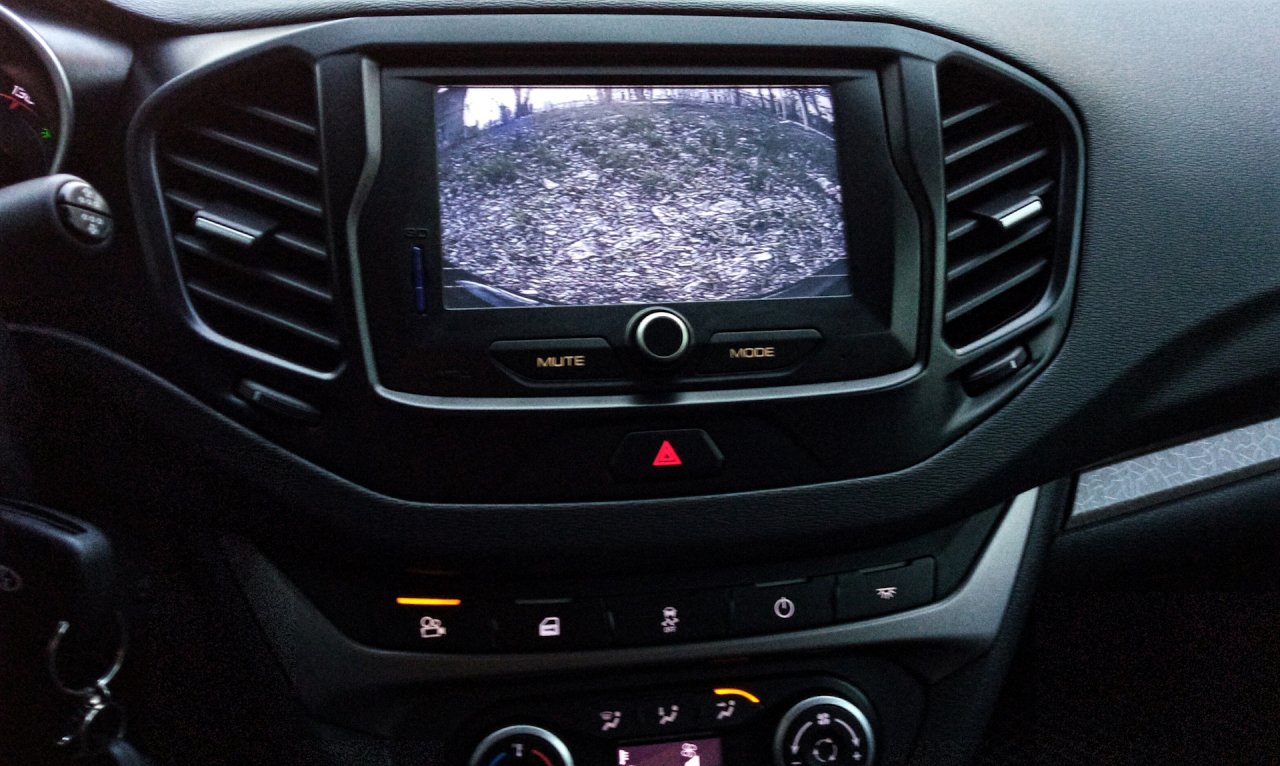

    7. Пример установки камеры переднего вида на Весту:
