    Установка камеры заднего вида на Lada XRAY

     19 мая 2017  Лада.Онлайн    60 583    6

    Установка камеры заднего вида на Lada XRAY

    В настоящее время опция «Камера заднего вида» на Lada XRAY есть только на комплектациях Luxe Prestige. На более простых версиях исполнения автомобиля ее можно установить своими руками. Рассмотрим особенности такой доработки своими руками.

    Потребуется: камера заднего вида (если видео вход у штатной магнитолы заблокирован, то желательно купить NTSC камеру).

    камера заднего вида для Lada XRAY

    Установка камеры заднего вида

    1. Снять обшивку пятой двери (вывернуть два винта внутри ручки и отщелкнуть фиксаторы по периметру).

    Снять обшивку пятой двери lada xray

    2. Снимаем саблю (декоративная накладка пятой двери), выворачивая 4 гайки «на 10» крепления под обшивкой со стороны багажника. Затем аккуратно отделяем саблю, которая дополнительно удерживается на двухстороннем скотче.

    Снять саблю двери багажника lada xray

    Саму камеру можно закрепить:

    - в штатном месте - рядом с кнопкой открытия багажника (делаем отверстие сверлом «на 7»);

    штатная камера заднего вида на Lada XRAY

    - в фонаре освещения номерного знака (снять плафон, вытащить лампу, сделать отверстие сверлом «на 6», убрать часть уплотнителя, установить камеру, обработать герметиком). Подробно на фото:

    камера заднего вида в фонарей номерного знака на Lada XRAYкамера заднего вида в фонарей номерного знака на Lada XRAYкамера заднего вида в фонарей номерного знака на Lada XRAY

    3. Проводку от камеры прокладываем через гофру (дверь задка - крыша), затем под обшивкой потолка (отогнуть уплотнитель двери сверху), спускаем к блоку предохранителей под облицовкой левой стойки ветрового стекла (держится на клипсах), подводим к магнитоле (как снять магнитолу).

    схема прокладки проводов для камеры заднего вида на lada xray

    Подключение камеры заднего вида

    Питание для камеры берем с левого фонаря заднего хода (по схеме - это белый провод в контакте №1 разъема, перед подключением убедитесь в этом, проверив мультиметром или контрольной лампой)

    схема фонарей lada xray

    Видеокабель подключаем к штатной магнитоле (Media Nav Evolution):

    • 10 контакт - «Camera Video Signal +»
    • 22 контакт - «Camera Video Signal -»
    • 21 контакт - «Rear Camera Ground» (масса для камеры)
    • 3 контакт - +12 В при включении задней передачи
    • 9 контакт - +6 В на камеру заднего вида

    Схема от Serji67:

    подключение камеры заднего вида на Lada XRAY

    Распиновка разъема на штатной камере:

    1. коричневый/б = +6В
    2. желтый/б = видео "+" сигнала камеры
    3. фиолетовый/(экран,оплётка) = масса
    4. розовыйый/б = видео "-" сигнала камеры

    Если камера заднего вида не предусмотрена комплектацией автомобиля, то видео вход на штатной магнитоле будет заблокирован. См. как его можно активировать.

    Напомним, чтобы камера заднего вида выручала даже в грязную погоду, установите омыватель камеры. Другие доработки читайте в разделе Тюнинг Lada XRAY.

    Фото: форум xrayclub.ru

    Ключевые слова: магнитола lada xray | безопасность lada xray | багажник lada xray

    Поделиться в социальных сетях:

    Будете ли вы устанавливать камеру заднего вида на Lada XRAY своими руками?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
    1. Из штатной ММС питание (+6V) на камеру подается с 9 контакта 24-контактного разъема.
      Если установлена альтернативная магнитола (например, Android), где нет выхода +6V, тогда потребуется преобразователь напряжения LM2596. Эти блоки работает по схеме (Umin.вх = Umax.вых+4В). То есть на блок нужно подать +10В, получим на выходе 10В-4В = +6В.
      Жалоба
    2. Здравствуйте!при установке камеры у меня оторвался тюльпан внутри три провода (красный.чёрный и жёлтый)подскажи если знаешь какой куда припаять в новый тюльпан?
      Нравится +3 Не нравится
      Жалоба
    3. LadaOnline, купил нечто подобное. Подключил лампочку, включил проверить. Через минут десять плафон, который типа резиновый, начал пованивать. Пока он был горячий, я ему пальцами форму немного подправил. Ну его лесом такое кетайское качество.
      Нравится -1 Не нравится
      Жалоба
    4. Еще один пример установки камеры заднего вида на Lada XRAY:

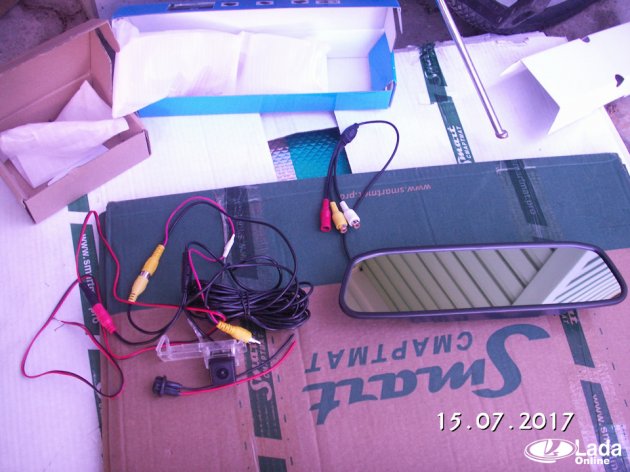

      Камера куплена у китайцев на ALI за 670 рублей.
      Зеркало заднего вида с монитором для камеры тоже куплено на ALI за 945 рублей.

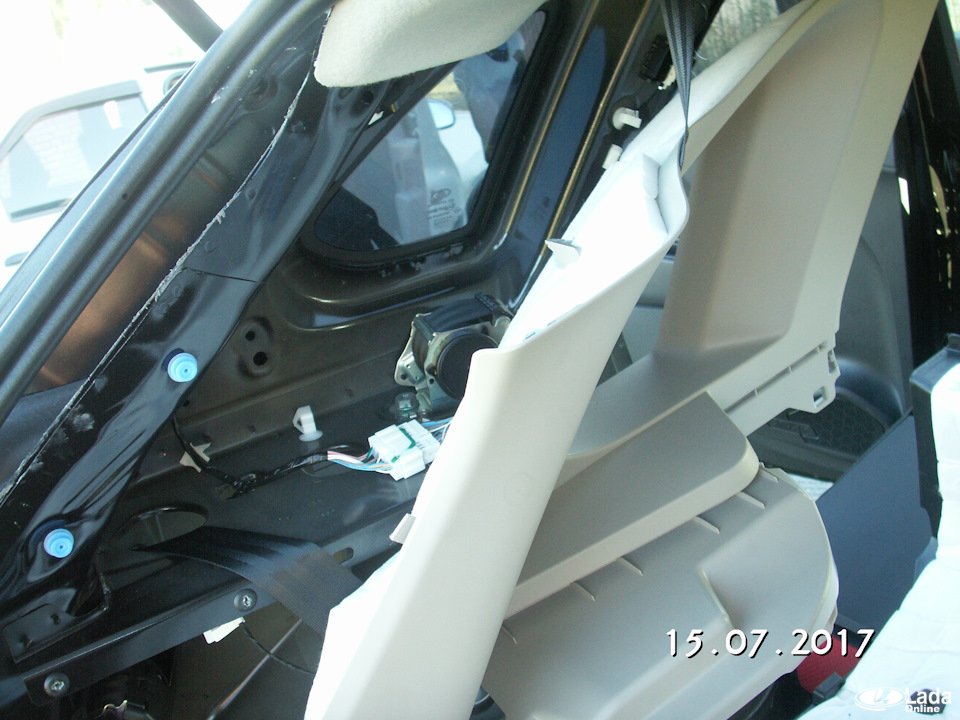

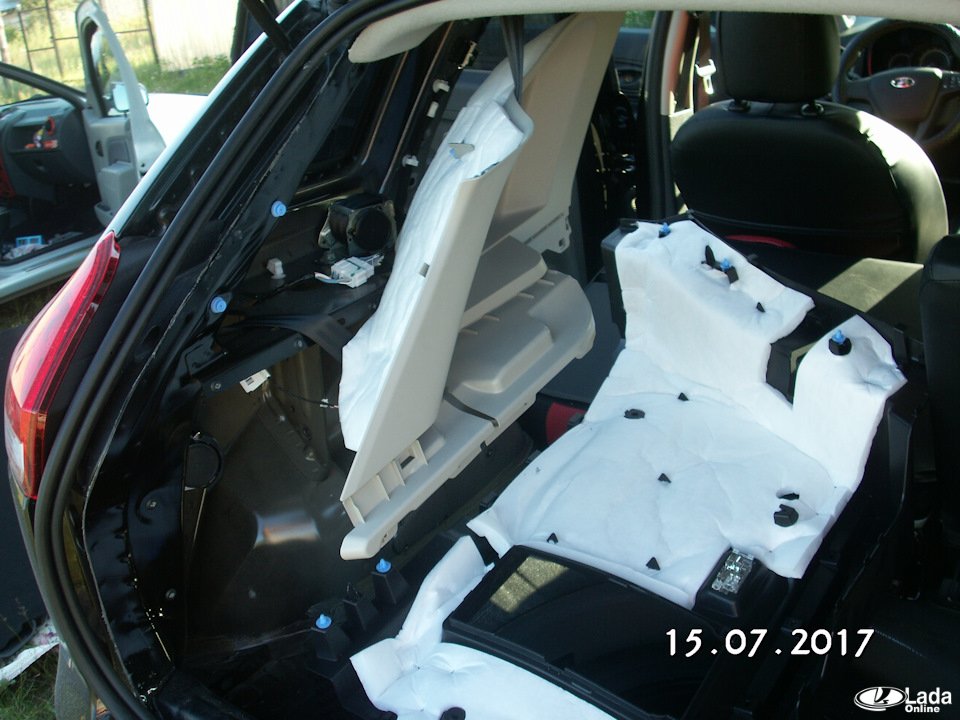

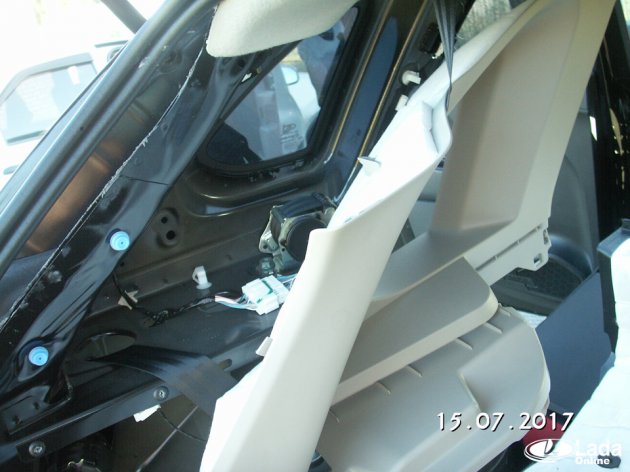

      Снимаем обшивку задней левой боковины

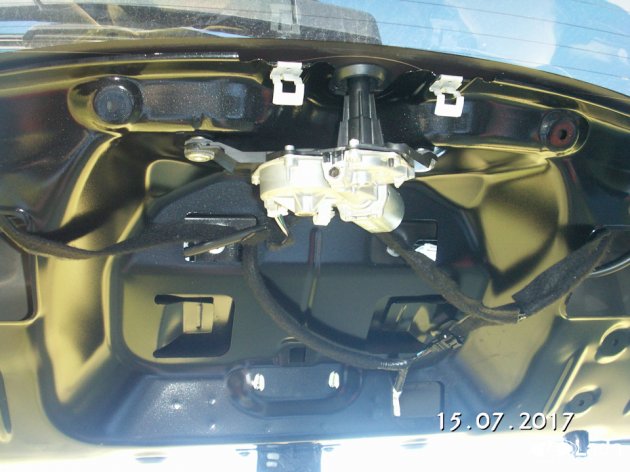

      Снимаем обшивку задней двери багажника

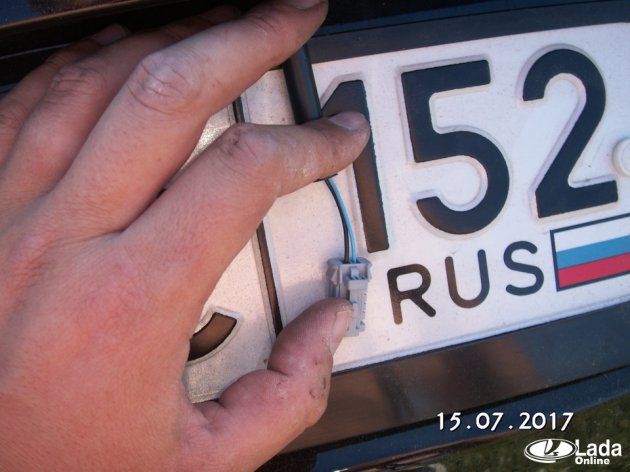

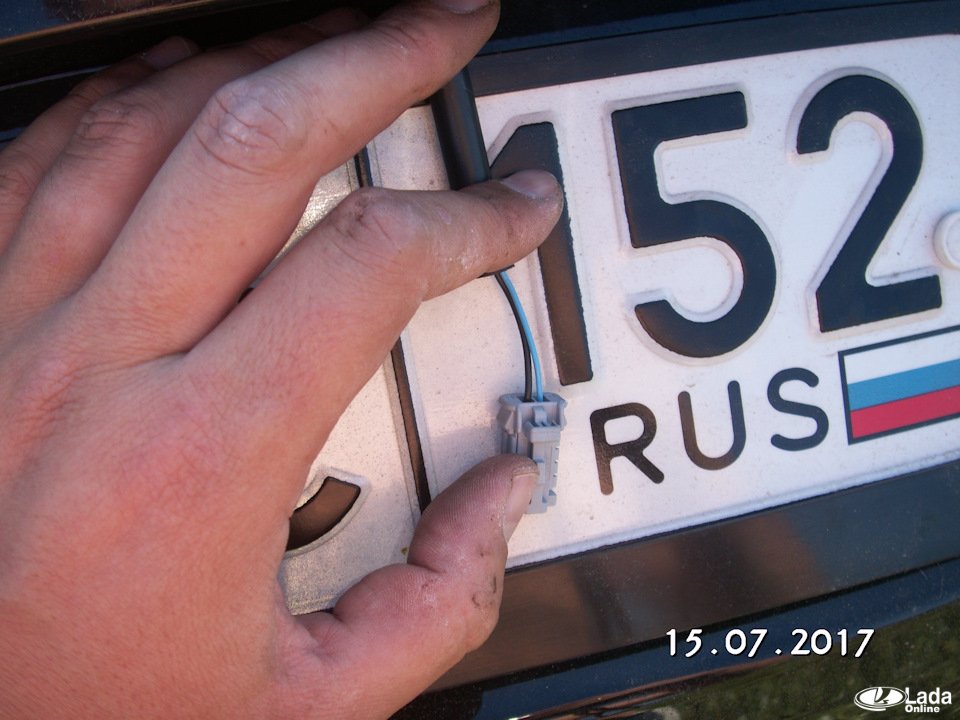

      Вот этот штекер отрезаем

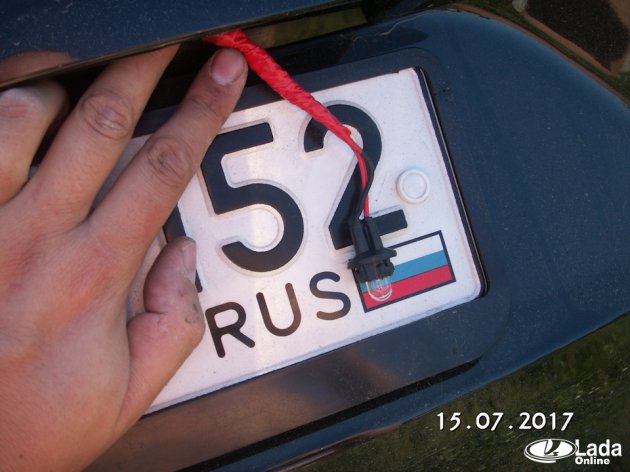

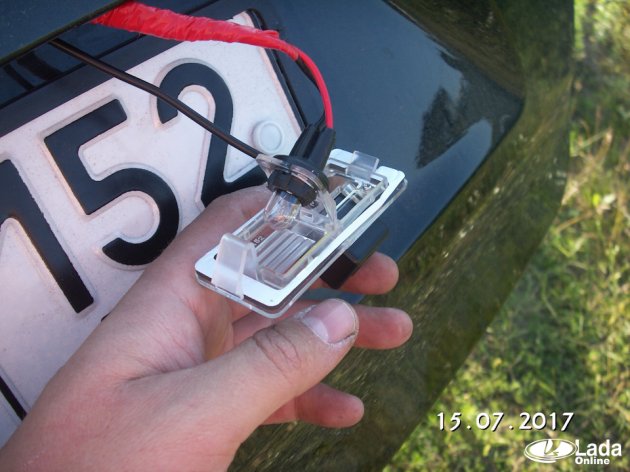

      Прикручиваем штекер лампы заднего хода от камеры

      Собираем и проклеиваем белым двухсторонним скотчем из набора с камерой

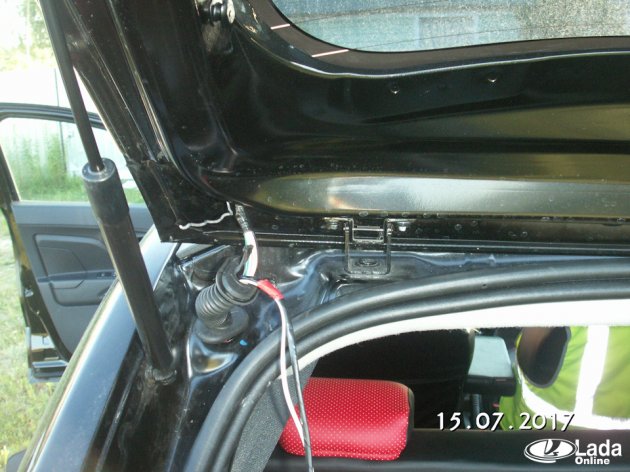

      Через гофру тянем провода до камеры

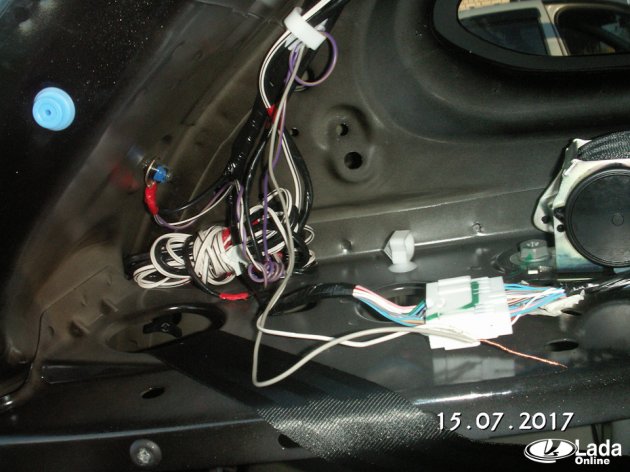

      Вот здесь ищем + задней лампы заднего хода, что бы при вкл. заднего хода и камера и зеркало включались

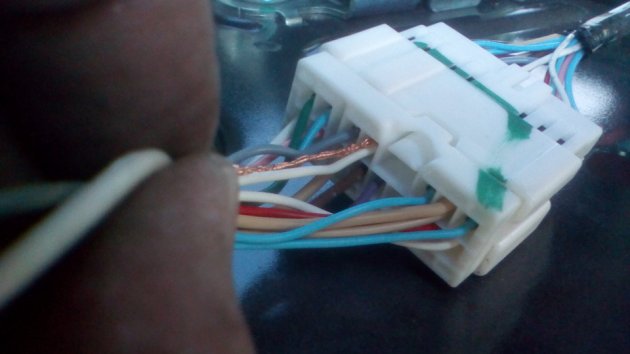

      Вот этот белый проводок, цепляемся на скрутку.

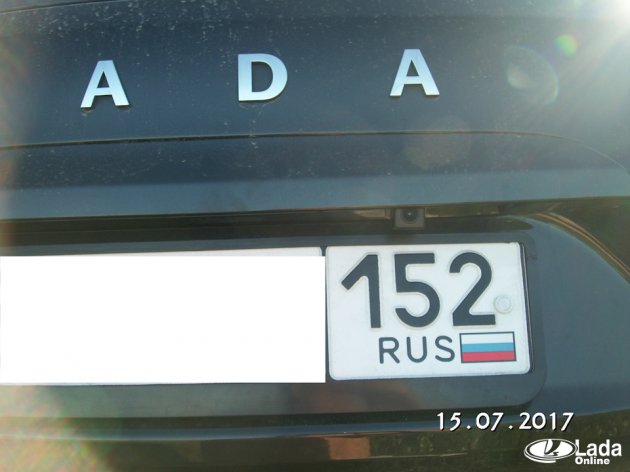

      Вот и все готово. Работает.

      https://www.drive2.ru/l/479458264161976553/
      Жалоба
    5. Виталий
      Виталий
      19 июня 2017 20:54
      К кому в Тольятти можно оьратиться и все сделать. Активировать камеру и установить?
