    Как узнать температуру охлаждающей жидкости двигателя на Lada XRAY

     17 октябрь 2017  LadaOnline    39 937    14

    Как узнать температуру охлаждающей жидкости двигателя на Lada XRAY

    Панель приборов Lada XRAY является доработанной панелью Renault. Щиток состоит из трех колодцев, в один из которых встроен бортовой компьютер. Одна из особенностей этой комбинации приборов - отсутствие индикатора охлаждающей жидкости. Рассмотрим несколько способов, как узнать температуру двигателя Lada XRAY.

    1. Диагностический адаптер ELM327

    Диагностический адаптер ELM327

    Купить (цена около 400 рублей) адаптер можно на Алиэкспресс (см. каталог товаров). Вставляем адаптер в разъем OBD-II (см. где этот разъем), подключаемся к нему через смартфон, выводим значение температуры двигателя на экран при помощи специального ПО. Кстати, вывести температуру можно на экран магнитолы, которая работает на базе Android.

    2. Бортовой компьютер

    Бортовой компьютер

    См. обзор бортовых компьютеров для Lada XRAY (цены от 2850 рублей). Устанавливаем его в любом удобном для вас месте. Подобные устройства позволяют выводить не только показания температуры охлаждающей жидкости, но и ряд других параметров двигателя, а также считывать и стирать ошибки.

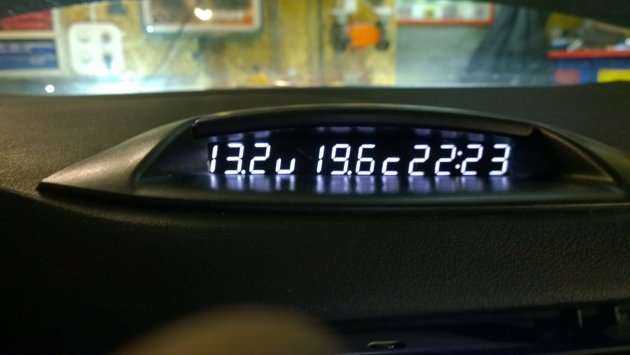

    3. Универсальный индикатор температуры двигателя (OBD2)

    Универсальный индикатор температуры двигателяУниверсальный индикатор температуры двигателя

    Подключается к разъему OBD-II и показывает температуру охлаждающей жидкости на небольшом экране. Некоторые модели, например, от ООО «ЭЛАНГ» Тольятти, дополнительно позволяют считывать и стирать ошибки системы управления двигателем. Невысокая цена (около 800 рублей) и простота установки делает этот прибор популярным среди владельцев Lada XRAY.

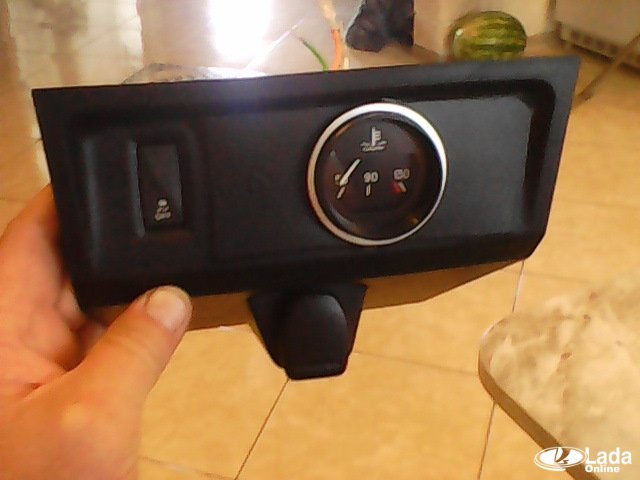

    4. Универсальный индикатор температуры двигателя (датчик)

    Универсальный индикатор температуры двигателя (датчик)

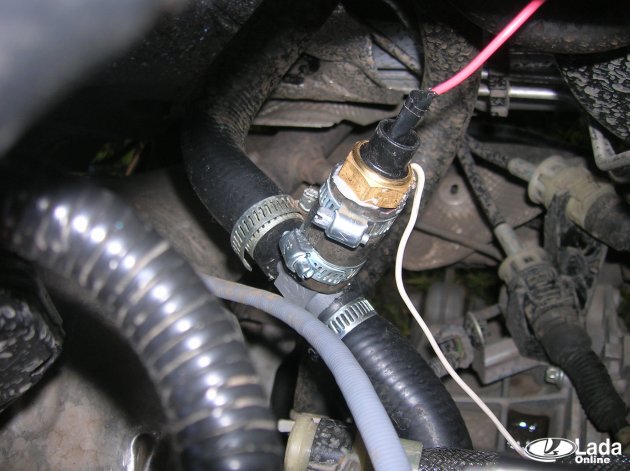

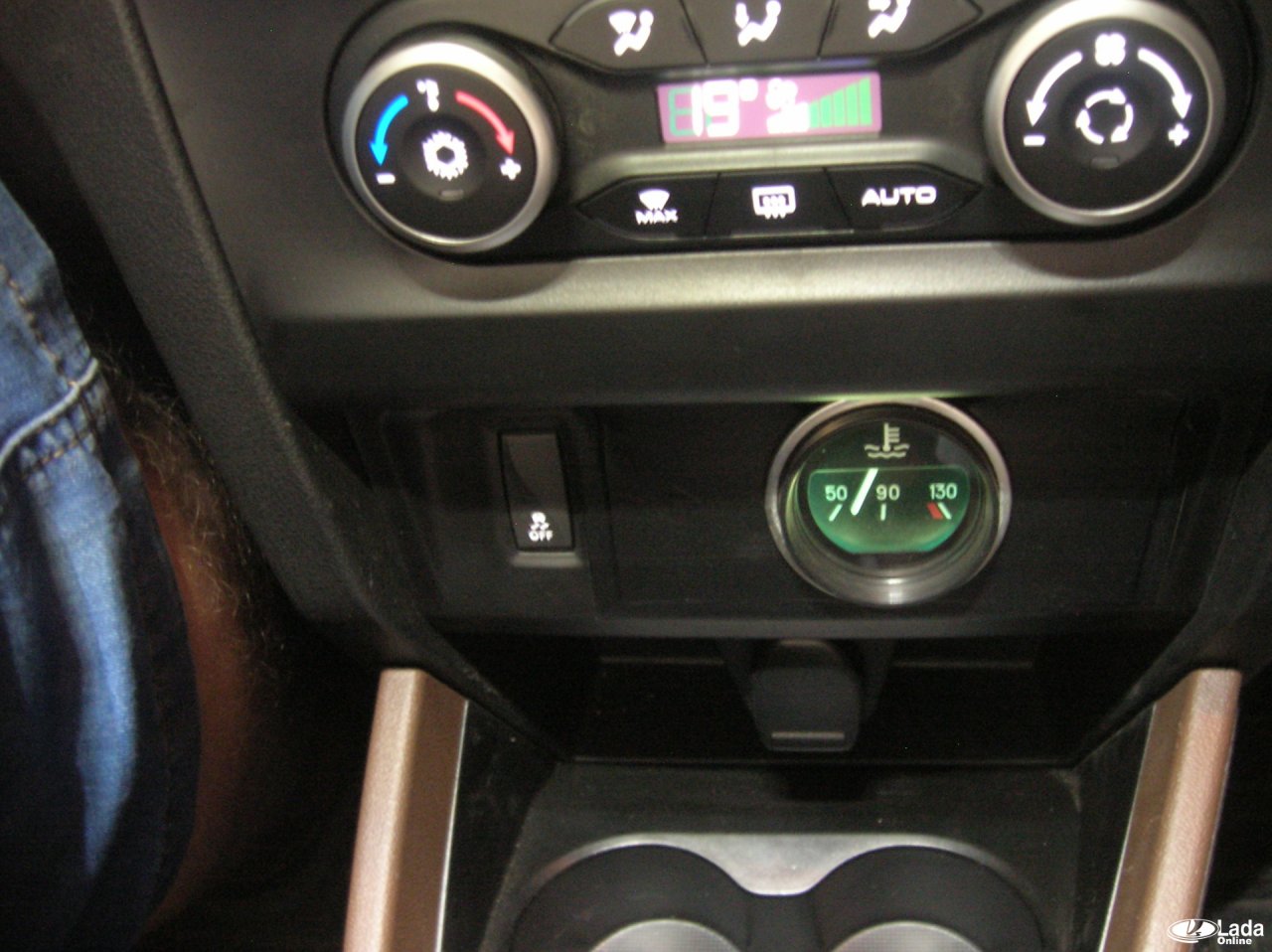

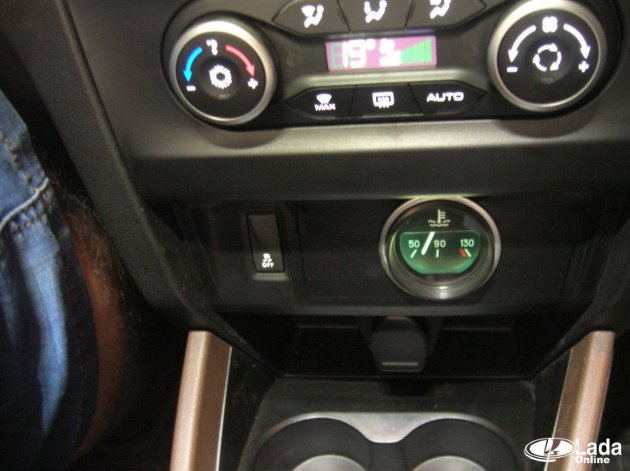

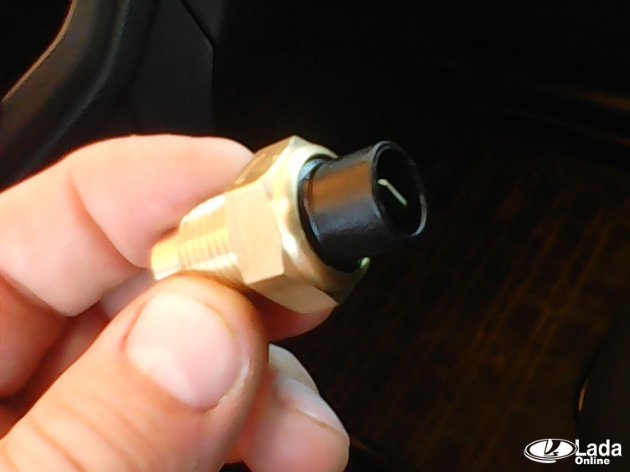

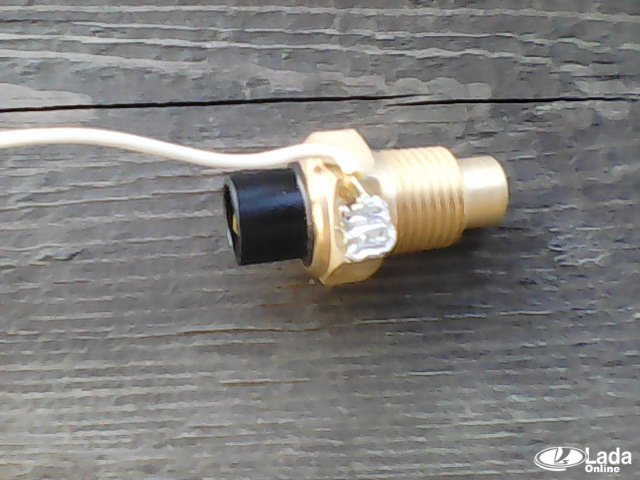

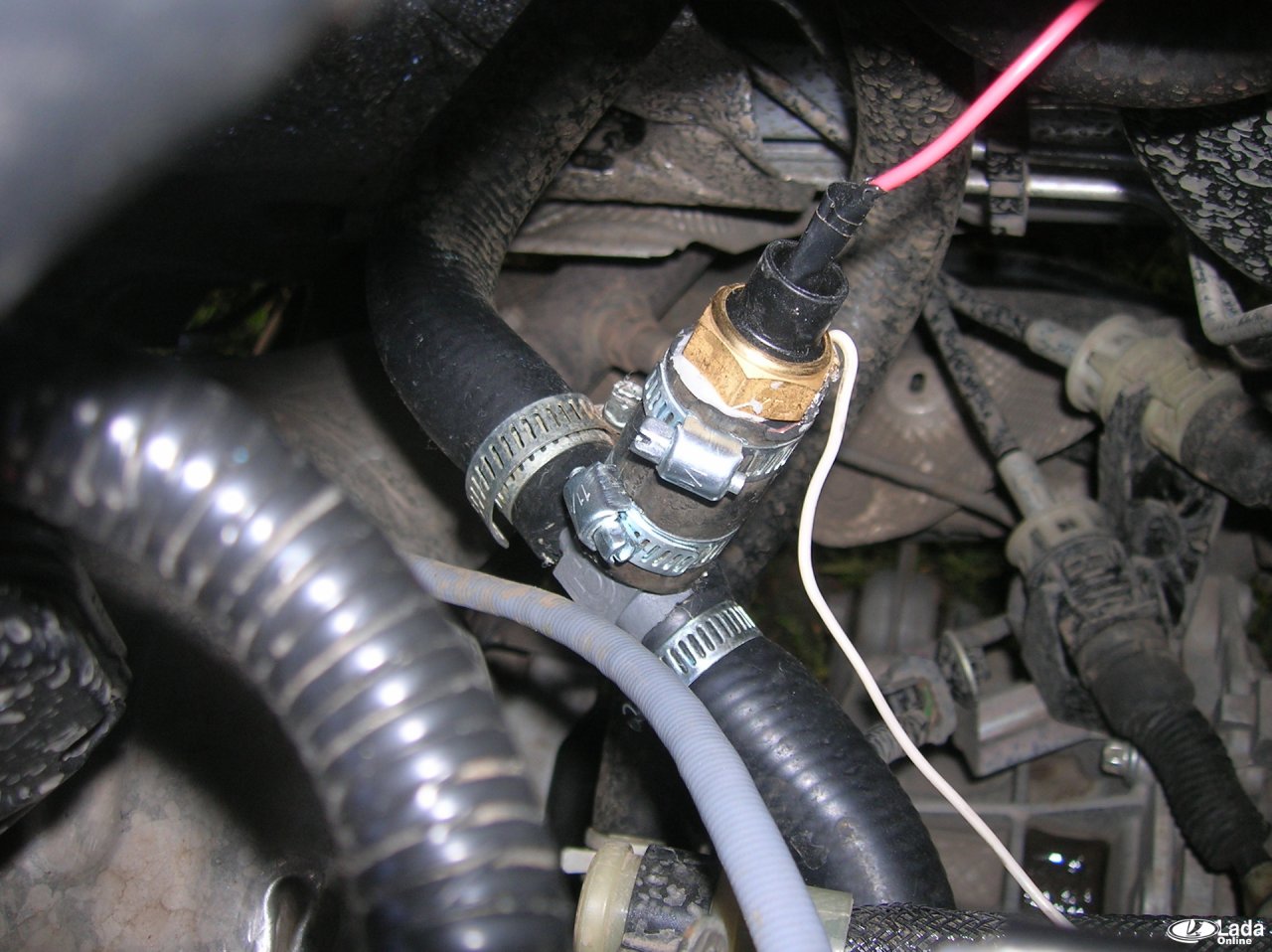

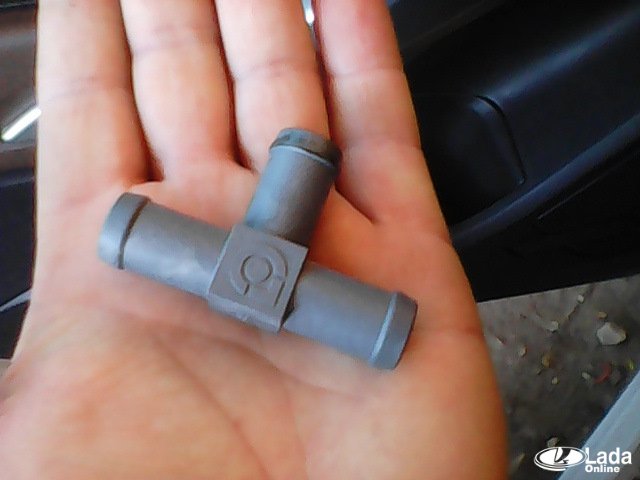

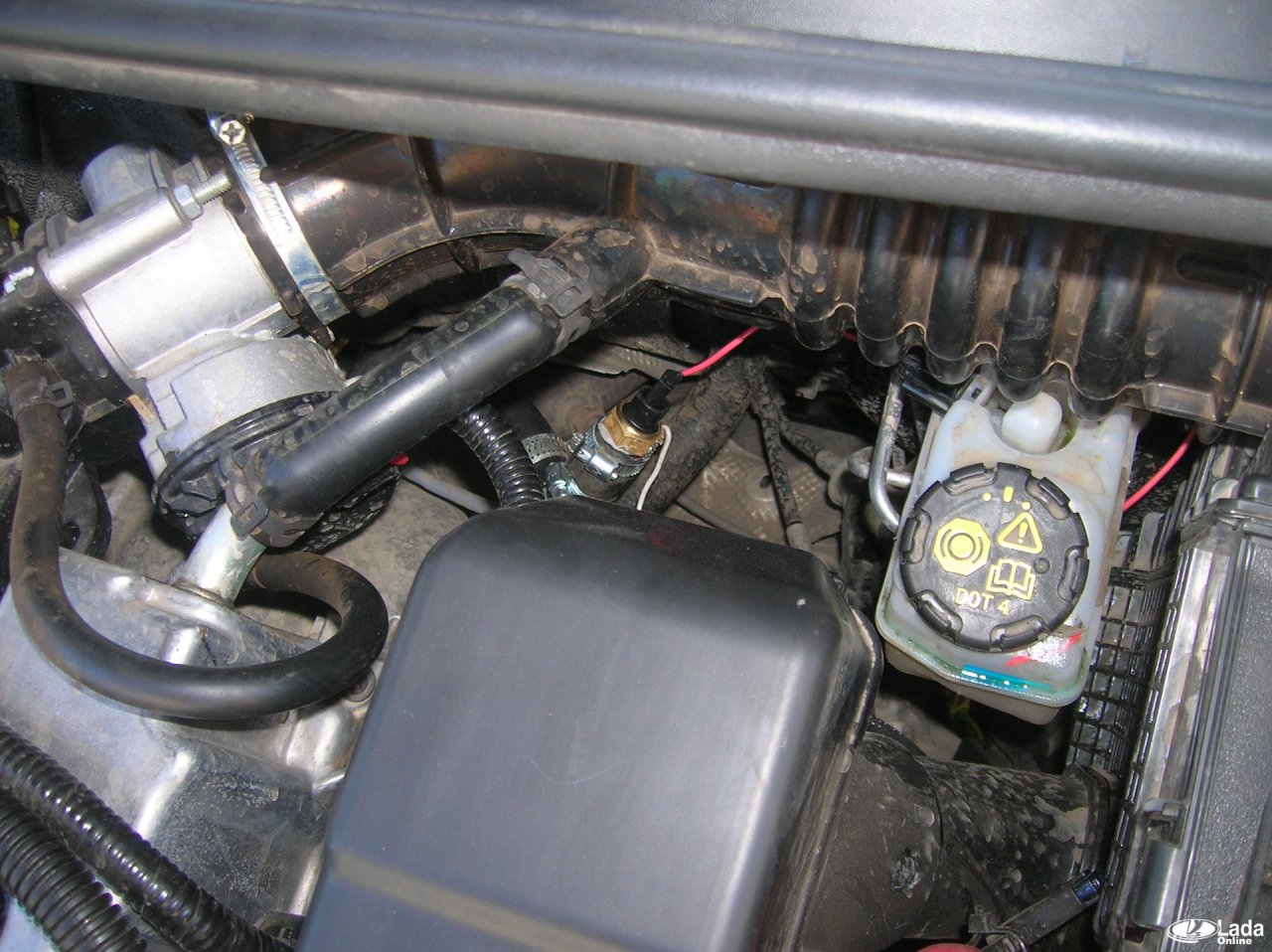

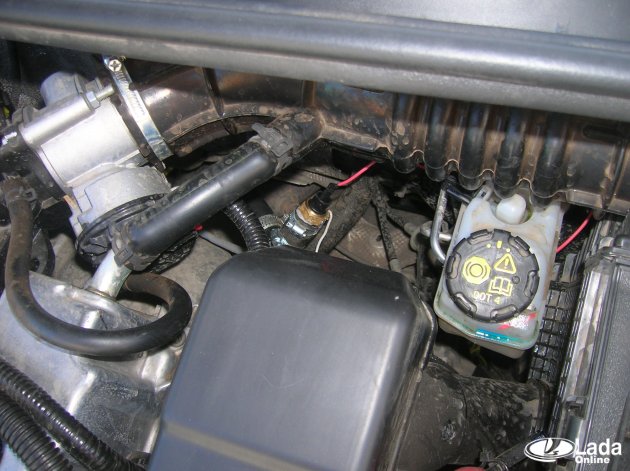

    В каталоге Алиэкспресс за 150 рублей можно купить универсальный цифровой термометр. Разместить дисплей в салоне, провод с датчиком протянуть в моторный отсек (через отверстие, где проходит трос капота), датчик прикрепить к шлангу системы охлаждения двигателя (фото с xrayclub.ru).

    5. Переходник OBD2 для вывода температуры на магнитолу

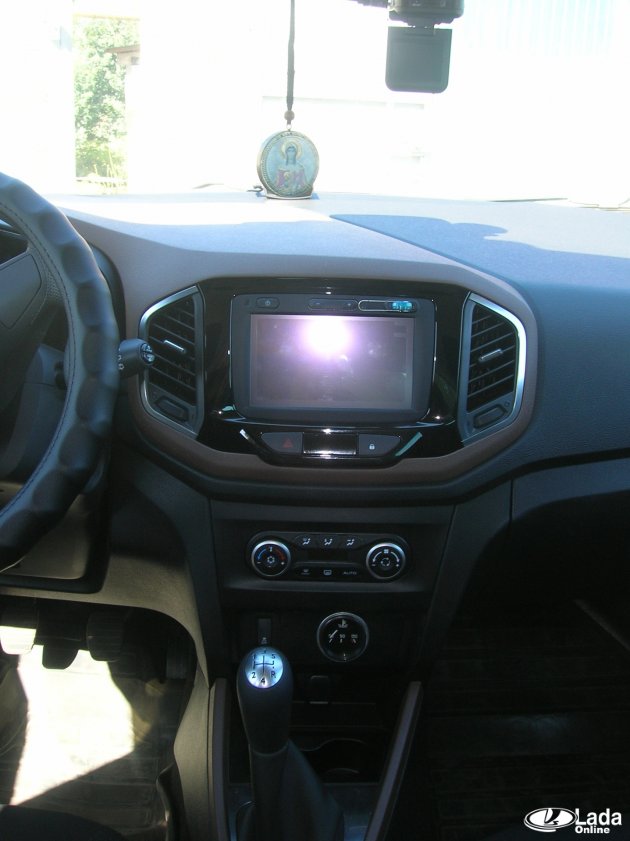

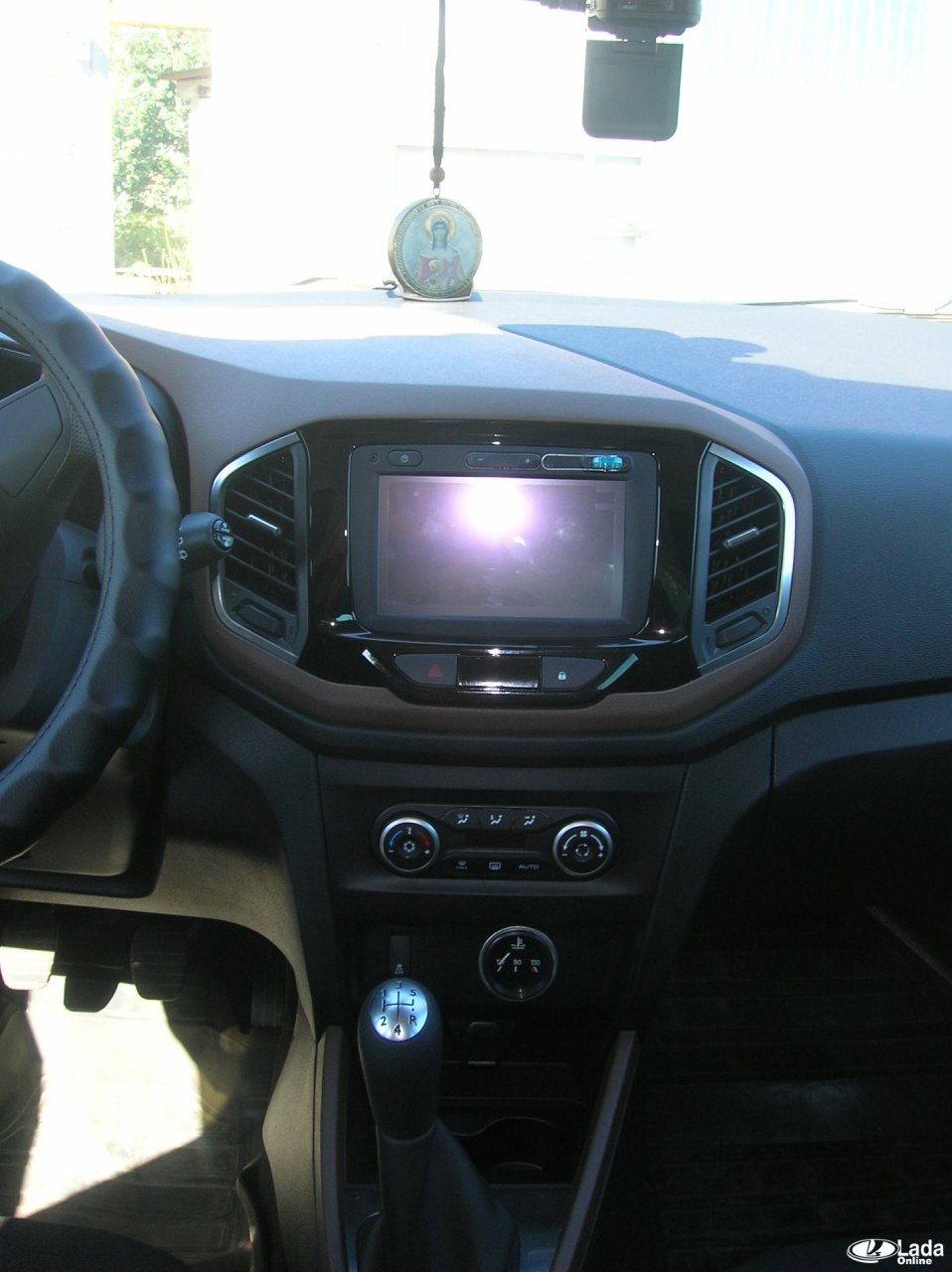

    Можно вывести температуру двигателя на экран штатной магнитолы Lada XRAY. Для этого потребуется активировать этот режим в магнитоле при помощи программы DDT4ALL, а также установить в разъем OBD-II специальной устройство.

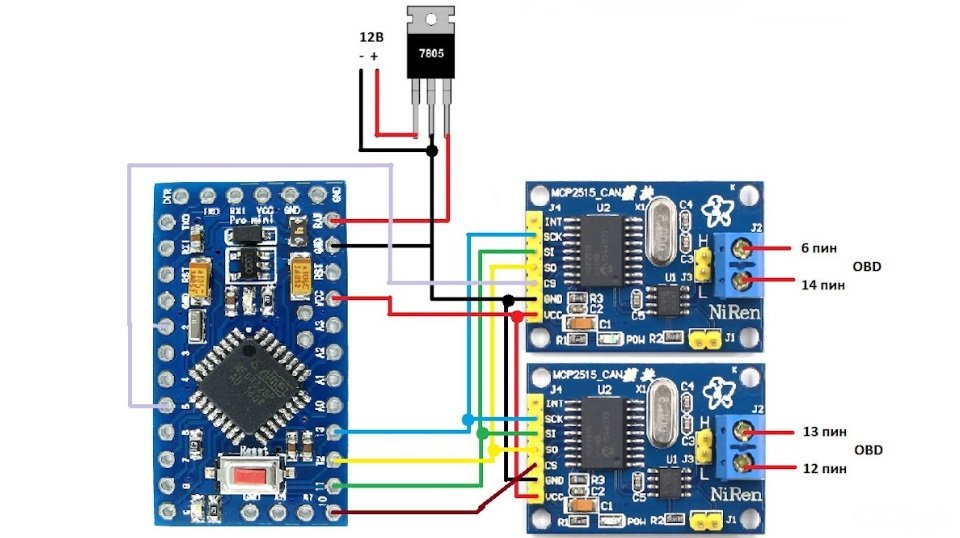

    Устройство состоит из:

    • понижающий стабилизатор напряжения LM2576 LM2596S
    • плата Arduino Atmega328P Pro mini 16МГц/5В
    • два CAN ISP ретранслятора MCP2515
    • плата для заливки скетчей Micro USB CP2102 USB 2.0 UART TTL

    Специальный переходник для OBD-IIСпециальный переходник для OBD-IIСпециальный переходник для OBD-II

    После этого нужно скомпилировать скетч и залить его в контроллер Arduino.

    Более детально об этом устройстве на странице автора bayserg007. Он же изготавливает его на заказ (цена 1900 рублей).

    А какой способ больше подходит для вас? Напомним, на Lada XRAY на руле нет кнопок переключения треков (предыдущий, следующий), но их можно активировать при помощи специального устройства. Еще одна доработка, делающая эксплуатацию автомобиля более комфортной - эмулятор круиз-контроля.

    Ключевые слова: двигатель lada xray | система охлаждения lada xray | бортовой компьютер lada xray | аксессуары lada xray | магнитола lada xray | ЭСУД Lada XRAY

    3
    нравится
    4
    не нравится
    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Каким образом лучше выводить температуру двигателя на LADA XRAY?


    Похожие материалы
  • Замена и проверка датчика температуры охлаждающей жидкости на LADA
  • Описание панели приборов Lada XRAY
  • Какая оптимальная температура охлаждающей жидкости

  • Быстрый вход:

    или

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Вопрос: Напишите цифрой «три тысячи сто пятьдесят три»

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

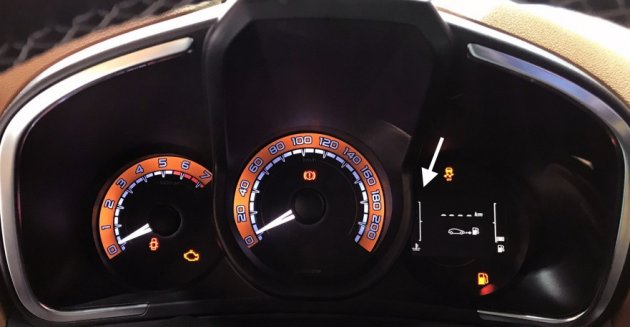

    1. Кстати, на Lada XRAY Cross обновленная приборная панель, которая теперь показывает температуру охлаждающей жидкости.
      Ответить
    2. Купил унивес. индикатор темпер. в ООО ЭЛАНГ. Подключил, долго он настраивался, но минут через 15-20 заработал. Я обрадывался. Поехал на работу. После работы сел завел авто и.... Прибор молчит. Что только не делал - "0" Звоню на завод, долго прнпирались, но посоветовали, либо отключи сигнализацию, либо не пользуйся этим устройством. Так что не все так хорошо, что советуют разные ООО.
      Что конкретно советует завод, не знаю. Но знаю точно, что для нормальной эксплуат. АВТО необходимо вывести показания тнмперат. на панель приборов.
      Ответить




    3. В сигнализации написанно что можно установить на патрубок ож как и установили мне установщика. Но потом я посмотрел на него а он даже с кольцом можно вставить болт и протянуть к двигателю. Даже нашёл под него место на фото выше там даже резьба есть. Вот и решил спросить Мож кто ставил туда и есть ли смысл.
      Ответить
      1. информативней на патрубок
        Ответить

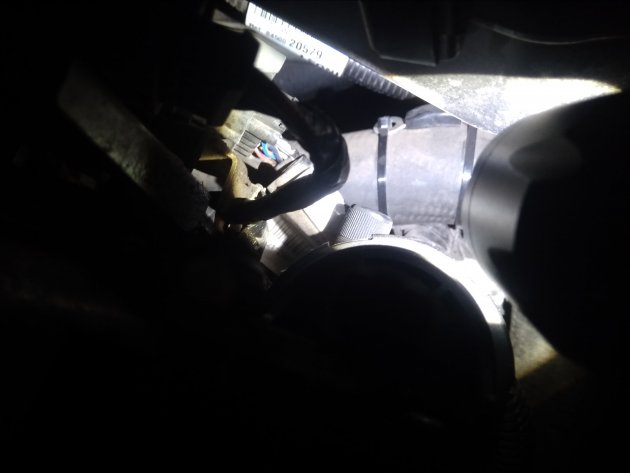

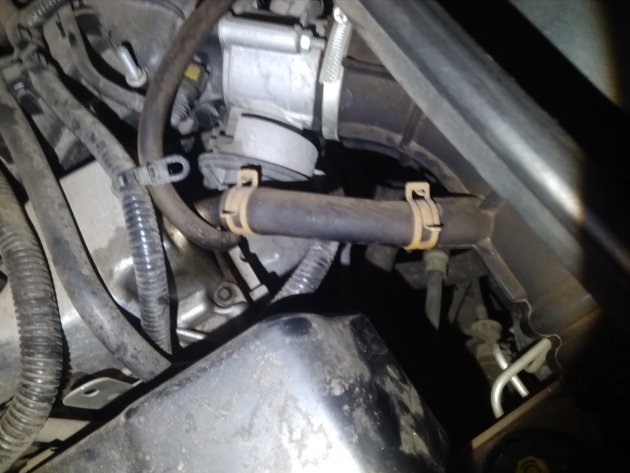

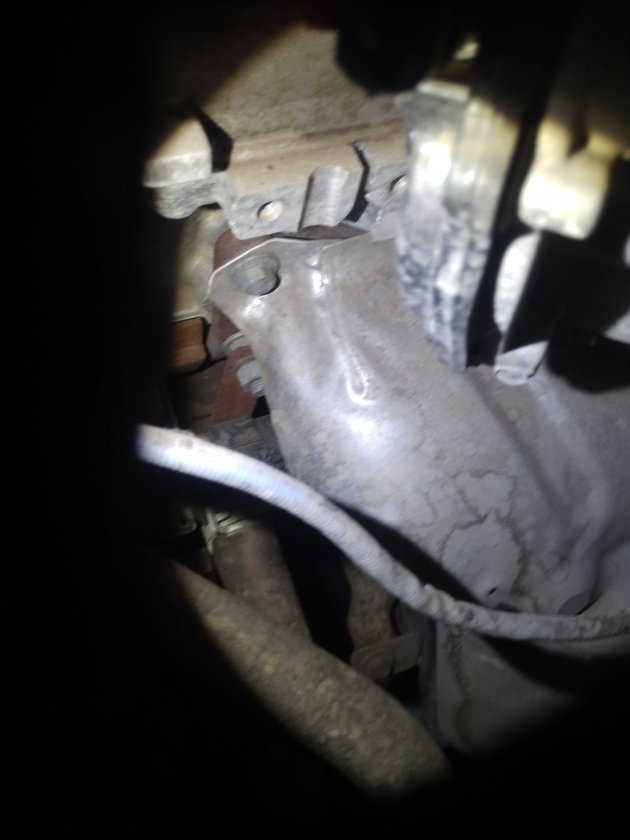

    4. А если подсоединить датчик температуры от сигналки не к шланга охлаждения а прям на двигатель. Я просто нашёл место чуть ниже клапанной крышки сзади двигателя со стороны воздушного фильтра. Там есть два отверстия под болт. Вот думаю можно ли туда прикрепить не чего печального не случится. Кто знает подскажите. Я бы вставил фото но не знаю как
      Ответить
      1. фото так вставлять https://xn--80aal0a.xn--80asehdb/add-photo-in-comments.html

        а в инструкции как указывается про место его крепления?
        Ответить
    5. Гость Алексей Гость Алексей 6 сентября 2018 00:20
      0 Нравится Не нравится
      Почему на штатный БК нельзя вывести температуру без всяких дом магнитол и тому подобных. У меня температуру считывает сигналка в приложение на телефон, но блин... почему в БК штатном её не вывести нормально.
      Ответить
    6. Михаил,
      спасибо за разъяснение
      Ответить
    7. Михаил Михаил 21 мая 2018 10:19
      +1 Нравится Не нравится
      LadaOnline,
      Так у старлайна все делается через одно место, то может. У старлайна появилась возможность читать из кан ошибки. И раньше отключить это нельзя было и все что висит на диагностическом разъеме, зависает. Несколько месяцев мучился, много раз общался со службой поддержки, но они тупые вообще. Решил проблему, только когда вышел на программиста, кто пилил прошивки на кан-лин модуль. Они так и не признали свой косяк, написали, типа сам дурак, если поставил сигналку старлайн, то ни каких устройств дополнительно подключать нельзя к диагностике. Хотя это ни где не указано. Все темы с правдивыми отзывами о их продукции удаляют, только оставляют хвалебные.
      Ответить
    8. SaGeVas,
      в каком месте конфликт? Индикатор никак не связан с сигнализацией.
      Ответить
    9. Предлагаемый "Универсальный индикатор температуры двигателя" не работает на автомобилях на которых установлена сигнализация StarLine. Потому как происходит конфликт сигнализации и индикатора. Ни на сайте производителя ООО "ЭЛАНГ", ни в инструкциях ничего из изложенного нет. Идет прямая выкачка денег с доверчивых автолюбителей.
      Ответить
    10. Предлагаю контрукторам автоваза исключить из приборной панели так же тахометр, спидометр! Часов, датчика уровня топлива и забортного датчика вполне хватит! А счастливых обладателей новых авто вынудить покупать эти приборы отдельно! Маржа будет зашкаливать!
      Ответить
