Как активировать контроль давления в шинах (TPMS) на Lada XRAY

В руководстве по эксплуатации Lada XRAY указывается, что кроссовер в вариантном исполнении имеет систему контроля давления в шинах (TPM – tire pressure monito- ring) и сигнализатор «Аварийное давление в шинах» на панели приборов. Однако в настоящее время эта опция недоступна, но ее можно активировать своими руками.

ЗР: Почему опция контроля давления в шинах не подключена с завода?
АВТОВАЗ: Вопрос находится в стадии проработки.

Функцию контроля давления в колесах удалось активировать Alex77877, который опирался на опыт владельцев Renault Sandero Stepway.

На Lada Vesta пока не удается активировать соответствующий индикатор в приборной панели.

Как это работает? Через систему ABS. В шинах нет датчиков, следят за давлением датчики ABS. Такая система не измеряет непосредственно давление, а вместо этого она сопоставляет сумму угловых скоростей вращения колес и отслеживает разницу этих сумм. Известно, что при падении давления в шине колесо начинает крутиться быстрее т.к. уменьшается его "диаметр". Увеличение угловой скорости регистрируется датчиком АБС, если отклонение средних показаний одной диагонали от другой - вот тут-то система и зажигает лампу.

Все дальнейшие действия вы выполняете на свой страх и риск, автор ответственности не несет.

Активация функции TPMS в блоке ABS

Потребуется:

• Адаптер ELM327, купить можно на AliExpress (см. каталог товаров).
• ПО Ddt4all (скачать).

Порядок активации функции:

1. Запустить ddt4all. Выбираем порт. Выбираем адаптер. Ставим галочку и нажимаем Подключиться.
2. В открывшемся окне нажимаем кнопку отмеченную кружком (с лупой).
3. Выбираем поиск по CAN.

1. Находим и выбираем блок «ABSESC — X105298 Version 2.6» в верхнем и среднем окнах слева.
2. Открываем в нижнем окне «TPMS Indirect Function - TPMS Indirect configuration».
3. В правом большом окне в поле «TPMS Function Inhibiton State» значение на «Activated by diag».
4. Включаем режим Эксперт (в меню сверху вторая иконка слева).
5. Выставляем снизу таймаут CAN - 1000 ms.
6. Нажимаем последовательно «write TPMS config» и «Soft reset».

Активация индикатора TPMS в панели приборов

Активация проходила комбинации приборов с версией прошивки: опорный 08282r, версия програмного обеспечения 0705 , номер версии электроники 03233r, номер програм 92m, номер VDIAC 13. Узнать версию прошивки панели приборов можно при помощи ПО Pyren (скачать тут).

Порядок действий:

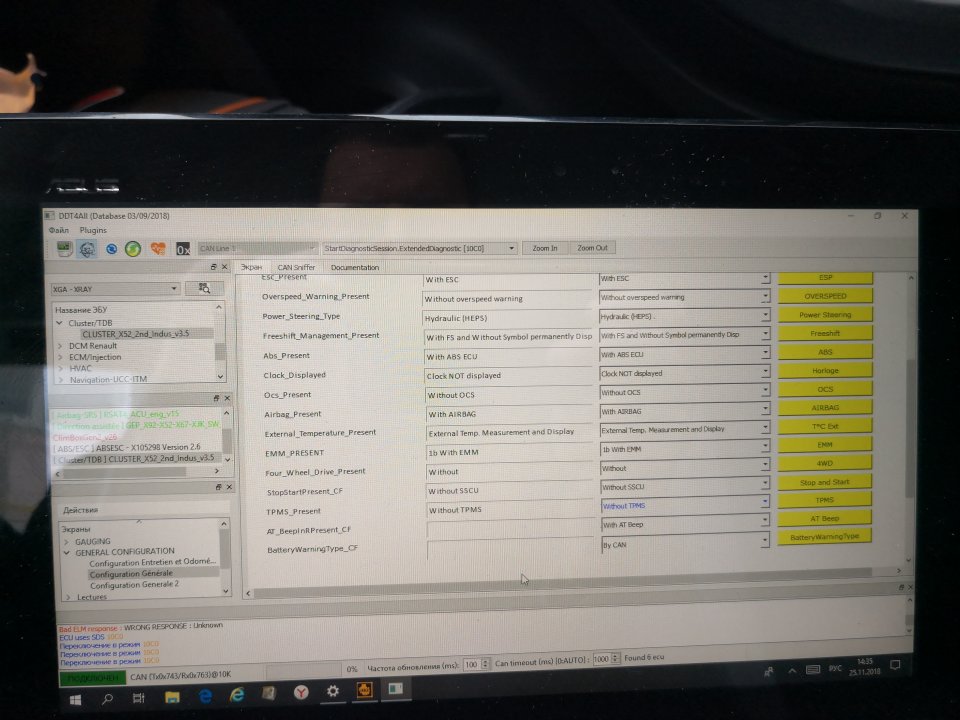

1. В верхнем левом окне выбрать «TdB-Cluster - CLUSTER_2nd_Indus».
2. В среднем левом окне выбрать «[TdB-Cluster] CLUSTER_2nd_Indus».
3. В нижнем левом окне выбрать «GENERAL CONFIGURATION - Configaration Generale».
4. В правом большом окне меняем у «TPMS_present» значение на «With Indirect TPMS» и сохраняем его.
5. Сохраняем значение правой кнопкой «Prise en compte des configurations».
6. Если сохранить значение не получается, пробуйте выставить таймаут CAN - 0 ms.

Инициализация системы TPMS

Порядок действий:

1. Накачать шины до эталонного давления (спереди 2.2 кгс/см², сзади 2.0 кгс/см²).
2. Включить зажигание.
3. Нажать кнопку БК на подрулевом переключателе 3 раза до появления на экране БК функции «Set tp».
4. Нажать и удерживать кнопку БК около 3 секунд, надпись «Set tp» начнет мигать, а затем будет гореть непрерывно.
5. Эталонное давление в шинах сохранено.

Значение сохраниться после нескольких минут езды.

Теперь, если давление в одном из колес будет не соответствовать норме (утечка воздуха из шины или прокол шины), то на комбинации приборов загорится индикатор «Аварийное давление в шинах»:

Напомним, аналогичным образом можно выполнить другие настройки электронных блоков автомобиля:

• Активировать функцию Follow Me Home (проводи меня домой)
• Активировать функцию звукового сигнала при включении/выключении штатной сигнализации
• Активировать подсветку поворотов при помощи ПТФ
• Отключить автоматическое включение заднего дворника
• Отключить систему помощи при трогании на подъеме (HSА)
